14 طرح راهبند مفصلی سقف کوتاه
راهبند مفصلی سقف کوتاه با انتخاب درست طول بازو, محل مفصل و تنظیم فنر بالانس می تواند در پارکینگ های کم ارتفاع بدون برخورد بوم با سقف کار کند و حرکت روزانه را مطمن نگه دارد. در این ساختار, بازوی یکپارچه جای خود را به بومی دو بخشی می دهد که هنگام بالا رفتن از نقطه مفصل تغییر زاویه می دهد و به همین دلیل ارتفاع آزاد کمتری نسبت به راهبند بازویی مستقیم نیاز دارد. راهبند مفصلی سقف کوتاه باید بر اساس ارتفاع واقعی سقف, عرض دهانه, طول بخش اول و دوم بوم, وزن پروفیل آلومینیومی, ظرفیت موتور, گیربکس و فنر بالانس انتخاب شود. اگر محل مفصل بدون اندازه گیری دقیق تعیین شود, انتهای بوم ممکن است به سقف, کانال تأسیسات یا تیر سازه ای نزدیک شود و فشار اضافی نیز به مکانیزم وارد شود. در مقابل, اندازه گیری صحیح, فونداسیون تراز, تنظیم زاویه مفصل و جانمایی فتوسل یا لوپ دتکتور باعث می شوند سیستم با لرزش کمتر و ایمنی بیشتر کار کند. تفاوت طرح ها می تواند در طول بوم, نوع مفصل, موتور الکترومکانیکی, سرعت حرکت, تجهیزات کنترل دسترسی و فرم ظاهری کابین باشد. قیمت نهایی نیز به مشخصات مکانیکی, متریال, تجهیزات ایمنی و جزئیات نصب وابسته است. ایمن کمک می تواند پیش از سفارش, ارتفاع آزاد و هندسه مسیر را بررسی کند تا مدل انتخابی با فضای واقعی نصب هماهنگ باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ارتفاع آزاد سقف | ارتفاع آزاد مشخص می کند بوم مفصلی در چه نقطه ای باید تغییر زاویه دهد تا پروفیل بدون تماس با سقف یا تأسیسات حرکت کند. | ارتفاع در کل شعاع حرکت بازو اندازه گیری شود, نه فقط بالای کابین. |
| محل مفصل | محل مفصل نسبت طول دو بخش بوم را تعیین می کند و روی مسیر حرکت, وزن انتهایی و فشار واردشده به موتور اثر دارد. | محل مفصل باید بر اساس عرض دهانه و ارتفاع سقف محاسبه شود. |
| پروفیل بوم | پروفیل آلومینیومی سبک, جرم متحرک را کاهش می دهد و تنظیم فنر بالانس و موتور را برای حرکت مفصلی ساده تر می کند. | وزن پایین نباید به کاهش سختی و افزایش لرزش منجر شود. |
| موتور و گیربکس | موتور و گیربکس باید گشتاور کافی برای حرکت دو بخش بوم و مکانیزم مفصل را بدون فشار اضافی فراهم کنند. | ظرفیت محرک با وزن نهایی بوم مفصلی هماهنگ باشد. |
| فنر بالانس | فنر بالانس بخشی از وزن بوم را جبران می کند و باعث می شود موتور در شروع و انتهای حرکت بار متعادل تری تحمل کند. | پس از تنظیم طول بوم, بالانس دوباره بررسی شود. |
| مکانیزم مفصل | بازو, رابط و اتصالات مفصل مسیر خم شدن بوم را کنترل می کنند و کیفیت آن ها روی لقی و نرمی حرکت اثر دارد. | اتصالات مفصل باید قابلیت سرویس و تنظیم داشته باشند. |
| کنترل ایمنی | فتوسل و لوپ دتکتور حضور خودرو را تشخیص می دهند و مانع پایین آمدن بوم پیش از عبور کامل وسیله نقلیه می شوند. | سنسورها با محل توقف و طول خودرو هماهنگ شوند. |
| فونداسیون | فونداسیون تراز باعث می شود محور و کابین در راستای صحیح باقی بمانند و حرکت مفصل نسبت به سقف تغییر نکند. | تراز نهایی پیش از تثبیت دستگاه کنترل شود. |
| نگهداری | بازرسی مفصل, پیچ ها, فنر, گیربکس و سنسورها از افزایش لقی, صدای حرکت و تغییر زاویه بازو جلوگیری می کند. | مدلی انتخاب شود که دسترسی سرویس به مفصل و کابین مناسب باشد. |
اطلاعات تماس
کارکرد فنی راهبند مفصلی در سقف کوتاه
محدودیت ارتفاع یکی از مهم ترین دلایل استفاده از راهبند مفصلی است, زیرا بوم مستقیم در حالت باز به فضای عمودی بیشتری نیاز دارد. در مدل مفصلی, بازو از یک نقطه مشخص می شکند و بخش دوم به جای حرکت کاملاً عمودی, با زاویه ای کنترل شده جمع می شود. این تغییر هندسه اجازه می دهد مسیر خودرو با همان عرض مفید کنترل شود, اما نیاز ارتفاعی کاهش پیدا کند. عملکرد صحیح به نسبت طول دو بخش, محل مفصل, وزن پروفیل و تنظیم فنر وابسته است. اگر این عوامل هماهنگ نباشند, ممکن است بازو در حین حرکت لرزش داشته باشد یا در نقطه بازشدن کامل به سقف نزدیک شود. بنابراین مزیت اصلی این سیستم فقط تاشدن بوم نیست؛ طراحی دقیق مسیر حرکت باعث می شود محدودیت ارتفاع بدون افزایش استهلاک مکانیکی مدیریت شود.

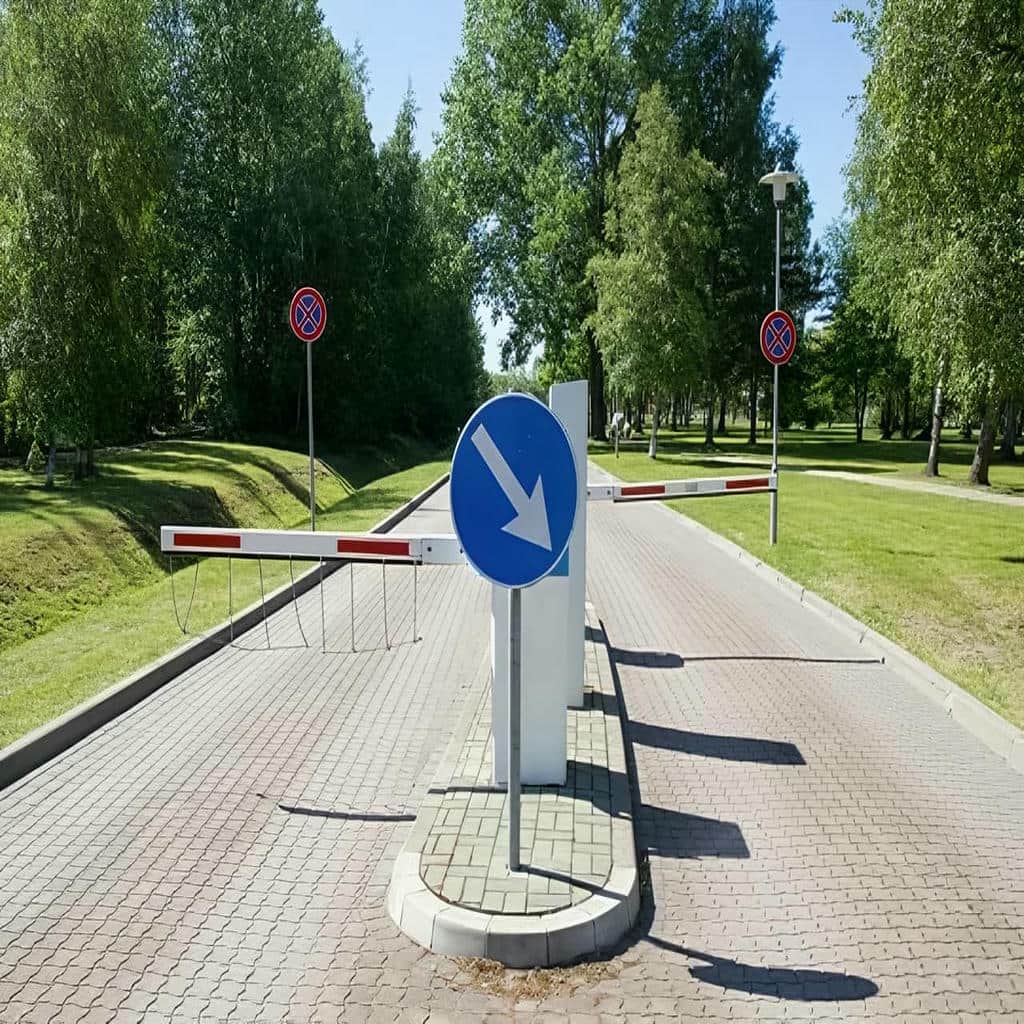

طرح های مناسب برای پارکینگ با ارتفاع محدود
در پارکینگ سرپوشیده, تیرهای سازه ای, کانال تهویه, لوله ها و سینی کابل می توانند ارتفاع واقعی قابل استفاده را کاهش دهند. راهبند مفصلی باید بر اساس پایین ترین مانع در مسیر بازشدن انتخاب شود. مدل های مختلف ممکن است طول بخش اول و دوم متفاوتی داشته باشند تا نقطه شکست بوم با هندسه سقف هماهنگ شود. اگر بخش اول بیش از حد بلند باشد, مفصل دیرتر وارد عمل می شود و احتمال نزدیک شدن به سقف بیشتر خواهد شد. در مقابل, کوتاه کردن بیش از حد بخش اول می تواند زاویه حرکت بخش دوم را شدیدتر کند و بار متفاوتی به اتصالات وارد سازد.
چهارده طرح قابل بررسی می توانند شامل بوم مفصلی استاندارد, مدل دو تکه کوتاه, نمونه دو تکه بلند, طرح مخصوص رمپ, مدل متصل به کارت خوان, نمونه دارای لوپ دتکتور, مدل دارای فتوسل, راهبند با چراغ بوم, نمونه سرعت متوسط, مدل پرتردد, طرح با کابین باریک, مدل دارای ریموت, نمونه متصل به پلاک خوان و راهبند مفصلی با کنترل مرکزی باشند. تفاوت این طرح ها تنها در تجهیزات جانبی نیست؛ نسبت طول دو بازو, وزن اتصالات و تنظیم مکانیزم نیز تغییر می کند. برای همین, انتخاب باید پس از اندازه گیری ارتفاع و عرض دهانه انجام شود.
تأثیر هندسه مفصل بر مسیر حرکت بوم
مفصل بوم باید مسیری ایجاد کند که انتهای بازو هنگام بالا رفتن هم از سقف فاصله کافی داشته باشد و هم در حالت بسته عرض مورد نیاز را پوشش دهد. این مسیر به طول دو بخش و محل محور مفصل وابسته است. هرچه نقطه شکست به کابین نزدیک تر شود, بخش دوم زودتر تغییر زاویه می دهد, اما نیروی واردشده به اتصالات نیز تغییر می کند. طراحی صحیح باید این هندسه را با ظرفیت موتور و فنر هماهنگ کند. استفاده از یک بوم مفصلی آماده بدون تطبیق با ارتفاع واقعی می تواند باعث شود دستگاه از نظر طول مناسب باشد اما در مسیر بازشدن همچنان با مانع تداخل پیدا کند.
زاویه نهایی بخش دوم نیز باید کنترل شود. اگر بازو در وضعیت باز بیش از حد خم شود, ممکن است فضای عبور کاهش پیدا کند یا فشار نامناسبی به لینک مفصل وارد شود. اگر خم شدن کافی نباشد, انتهای بوم همچنان ارتفاع زیادی می گیرد. به همین دلیل تنظیم لینک یا بازوی انتقال در نصب اهمیت دارد. بعد از راه اندازی, حرکت باید در چند مرحله بررسی شود تا فاصله بوم با سقف در تمام مسیر حفظ شود. این کنترل فقط در حالت کاملاً باز کافی نیست, زیرا نزدیک ترین نقطه به سقف ممکن است در میانه حرکت ایجاد شود.

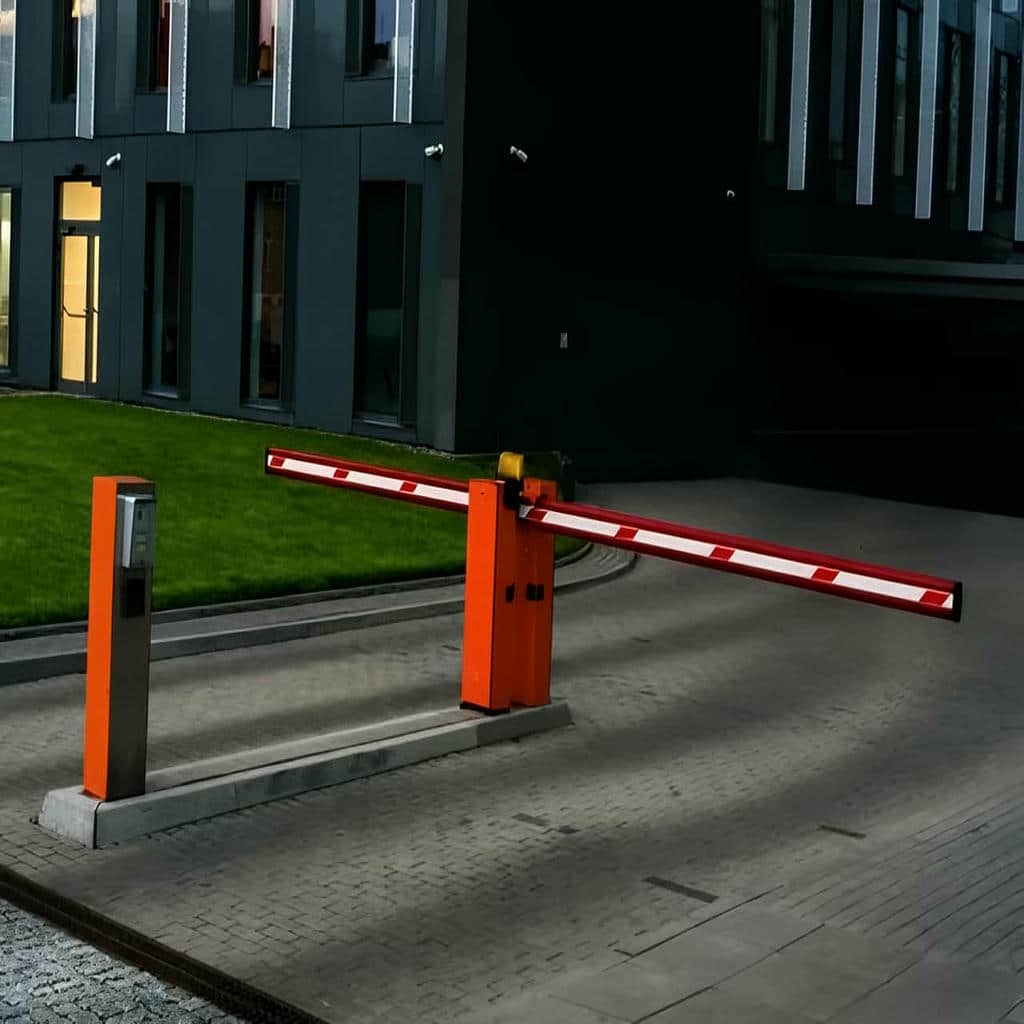

هماهنگی بوم مفصلی با رمپ و محل توقف خودرو
پارکینگ های سقف کوتاه اغلب رمپ یا مسیر پیچ دار نیز دارند و همین موضوع جانمایی راهبند را حساس تر می کند. اگر خودرو روی شیب متوقف شود, فاصله سپر با بوم و کارت خوان تغییر می کند و ممکن است راننده دید مناسبی به بازو نداشته باشد. بهتر است محل کابین در بخشی قرار گیرد که خودرو پیش از بوم وضعیت نسبتاً پایدار داشته باشد. همچنین بخش دوم بوم در حالت بسته باید بدون ایجاد نقطه برخورد با خودروهای بلند مسیر را مسدود کند. شیب کف نباید باعث شود کابین کج نصب شود, زیرا تغییر زاویه محور می تواند مسیر حرکت مفصل را نسبت به سقف تغییر دهد.
در مسیرهایی که پیچ قبل از راهبند وجود دارد, شعاع گردش خودرو نیز باید بررسی شود. کابین نباید در نقطه ای قرار گیرد که بدنه خودرو هنگام چرخش به آن نزدیک شود. محل کارت خوان یا شستی نیز باید به شکلی باشد که راننده بدون خروج از مسیر بتواند فرمان عبور را دریافت کند. لوپ دتکتور می تواند حضور خودرو را ثبت کند و فتوسل نیز وضعیت مانع را کنترل کند. این تجهیزات زمانی مؤثر هستند که با هندسه رمپ و محل توقف هماهنگ شوند. نصب صحیح باعث می شود محدودیت سقف و محدودیت حرکت خودرو به صورت هم زمان مدیریت شوند.
- پایین ترین نقطه سقف در مسیر حرکت بوم اندازه گیری شود.
- نسبت طول دو بخش بوم بر اساس هندسه واقعی تعیین شود.
- زاویه مفصل در کل مسیر بازشدن کنترل شود.
- محل کابین با شیب رمپ و شعاع گردش خودرو هماهنگ باشد.
- سنسورهای ایمنی بر اساس نقطه توقف واقعی نصب شوند.

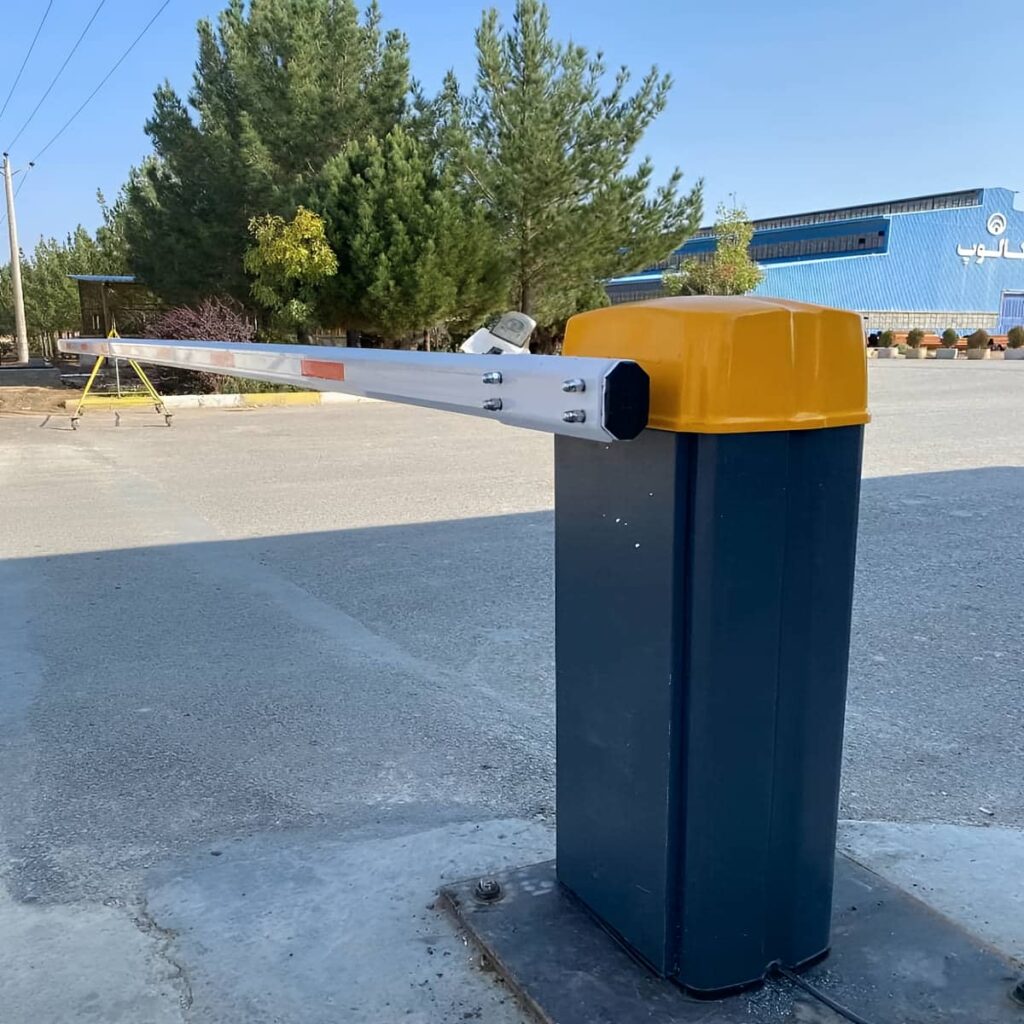

ساختار بوم مفصل موتور و قطعات کنترل حرکت
راهبند مفصلی نسبت به مدل مستقیم یک مجموعه مکانیکی اضافه برای تغییر زاویه بازو دارد و همین بخش باید بدون لقی غیرعادی و با کمترین اصطکاک کار کند. پروفیل آلومینیومی دو تکه, رابط مفصل, بازوی انتقال, محور, یاتاقان و فنر بالانس به صورت یک سیستم مشترک عمل می کنند. تغییر وزن هر بخش می تواند نقطه تعادل را جابه جا کند و فشار موتور را افزایش دهد. از طرف دیگر, کابین باید محور را در راستای صحیح نگه دارد و برد کنترل نیز توقف و شروع حرکت را به شکل پایدار مدیریت کند. در مدل هایی که تعداد تردد بالاتر است, دوام مفصل و کیفیت گیربکس اهمیت بیشتری پیدا می کنند. طراحی مناسب باید بین وزن کم, سختی کافی و امکان سرویس مکانیزم تعادل ایجاد کند.

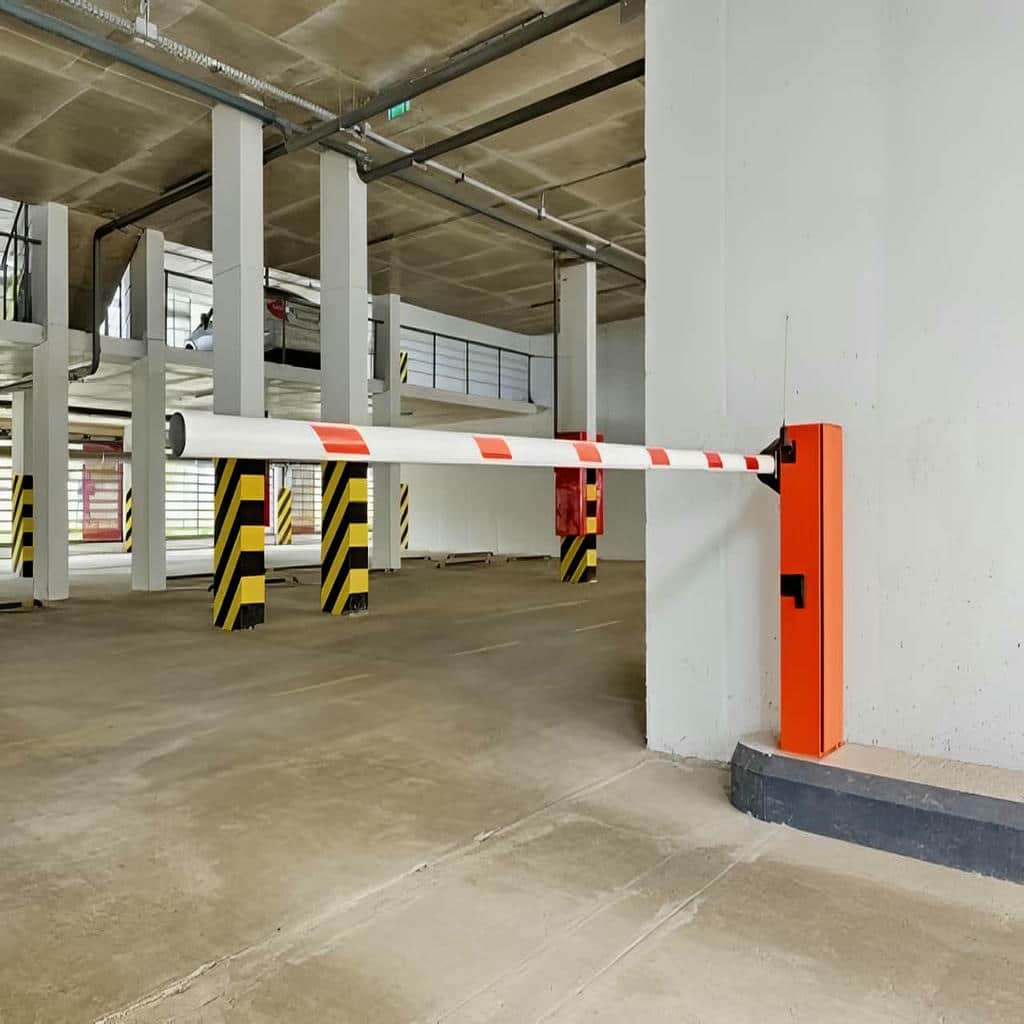

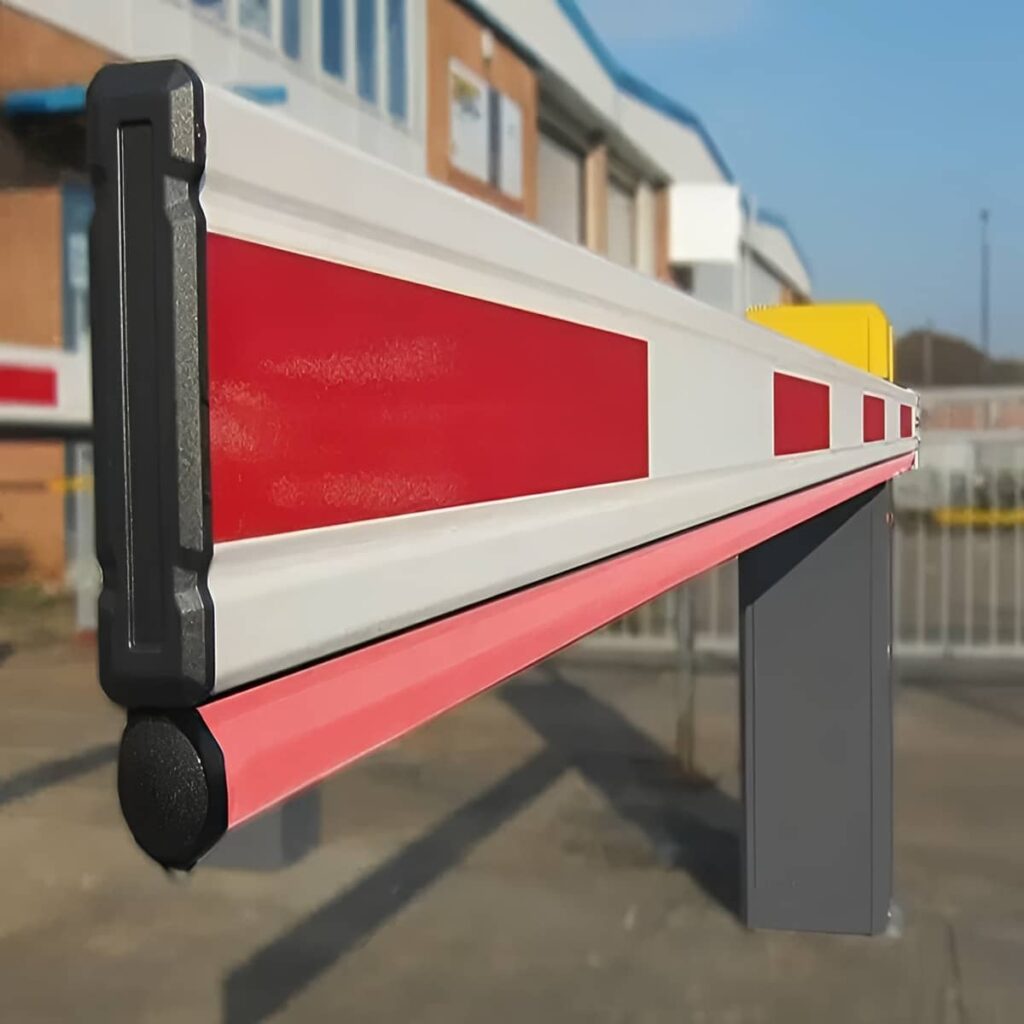

پروفیل آلومینیومی و وزن دو بخش بوم
آلومینیوم به دلیل وزن نسبتاً پایین برای بوم مفصلی مناسب است, زیرا جرم کمتر باعث کاهش بار واردشده به موتور و مفصل می شود. با این حال کاهش وزن نباید باعث افزایش خمش یا لرزش شود. مقطع پروفیل باید بر اساس طول بخش اول و دوم انتخاب شود و محل اتصال به مفصل نیز استحکام کافی داشته باشد. اگر چراغ یا نوار حفاظتی روی بازو نصب شود, وزن آن ها باید در تنظیم نهایی لحاظ شود. حتی تغییر کوچک در جرم قسمت دوم می تواند رفتار سیستم را هنگام تغییر زاویه تحت تأثیر قرار دهد و نیاز به تنظیم مجدد فنر یا لینک مفصل ایجاد کند.
بخش دوم معمولاً در حین بازشدن نسبت به بخش اول زاویه می گیرد و همین حرکت باعث ایجاد نیرو در محور مفصل می شود. کیفیت بوش ها, پیچ ها و براکت ها روی نرمی این حرکت اثر دارد. اگر اتصال بیش از حد سفت باشد, اصطکاک بالا می رود و اگر لقی زیاد باشد, بوم در حرکت ضربه می زند. در سرویس دوره ای باید این نقاط از نظر لقی و سایش بررسی شوند. استفاده از پروفیل سالم و بدون تغییر شکل نیز مهم است؛ خم شدن بازو می تواند هندسه مفصل را تغییر دهد و فاصله آن با سقف را کمتر کند.

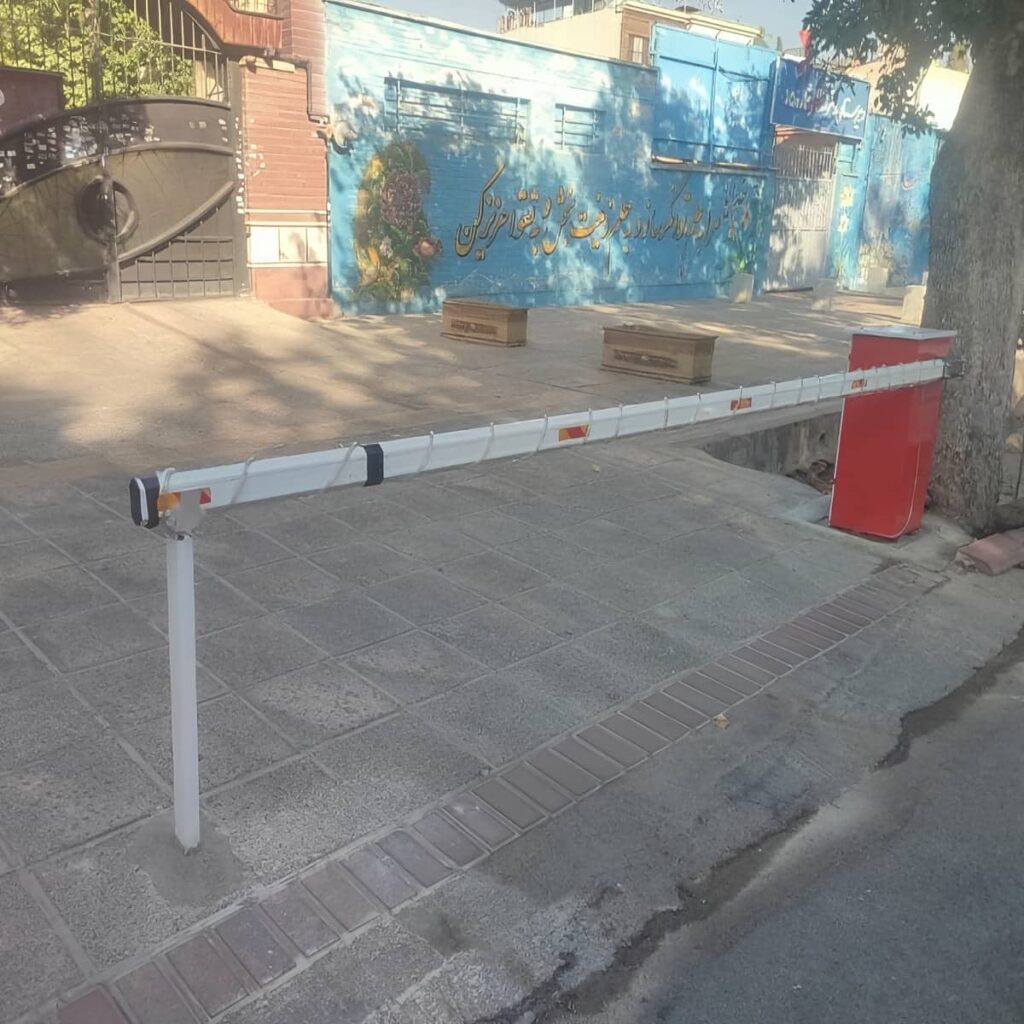

موتور گیربکس و فنر بالانس
موتور و گیربکس باید نیروی لازم برای حرکت بوم دو تکه را تأمین کنند و در عین حال سرعت به گونه ای باشد که مفصل بدون ضربه تغییر زاویه دهد. انتخاب صرفاً بر اساس طول کل بوم کافی نیست, زیرا توزیع وزن میان دو بخش نیز اهمیت دارد. گیربکس باید لقی کنترل شده داشته باشد تا توقف بوم دقیق باقی بماند. فنر بالانس بخشی از بار را جبران می کند و باعث می شود موتور در طول حرکت فشار کمتری تحمل کند. اگر فنر متناسب نباشد, ممکن است در یک جهت حرکت راحت و در جهت دیگر سنگین شود که این حالت به استهلاک بیشتر منجر می شود.
تنظیم بالانس باید پس از تکمیل بوم, نصب تجهیزات روی آن و تنظیم مکانیزم مفصل انجام شود. تغییر طول یا وزن هر بخش بدون تنظیم مجدد می تواند تعادل را برهم بزند. در مدل پرتردد, افزایش دمای موتور و گیربکس نیز باید کنترل شود, زیرا سیکل های متوالی فرصت استراحت کمتری ایجاد می کنند. صدای جدید, کاهش سرعت یا ضربه در نقطه تغییر زاویه می تواند نشانه نیاز به بازبینی باشد. بهتر است قبل از افزایش توان یا تعویض موتور, وضعیت مفصل, فنر و وزن بازو بررسی شود تا علت اصلی افزایش بار مشخص شود.
برد کنترل سنسورها و توقف نرم بازو
برد کنترل وظیفه دارد فرمان باز و بسته شدن را دریافت کند و هم زمان وضعیت فتوسل, لوپ دتکتور یا ورودی های دیگر را بررسی کند. در راهبند مفصلی, توقف نرم اهمیت بیشتری دارد, زیرا ضربه در انتهای حرکت می تواند به مکانیزم مفصل و اتصالات فشار وارد کند. کنترل سرعت یا کاهش شدت حرکت نزدیک انتهای کورس می تواند عمر قطعات را افزایش دهد. همچنین نقاط توقف باید دقیق تنظیم شوند تا بوم در حالت باز بیش از حد بالا نرود و در حالت بسته نیز دو بخش در راستای مناسب قرار گیرند.
سنسورهای ایمنی باید مستقل از منبع فرمان عمل کنند. حتی اگر کارت خوان یا ریموت فرمان بسته شدن صادر کند, حضور خودرو در محدوده حفاظتی باید مانع حرکت بوم شود. لوپ دتکتور می تواند حضور خودرو را روی مسیر ثبت کند و فتوسل نیز مانع موجود در خط عبور را تشخیص دهد. سیم بندی منظم, ترمینال های مشخص و دسترسی آسان به برد, عیب یابی را ساده تر می کنند. اگر ارتفاع سقف کم باشد, هر توقف نادرست می تواند فاصله ایمن بوم با تأسیسات را تغییر دهد, بنابراین تنظیم دقیق برد بخشی از کنترل مکانیکی سیستم محسوب می شود.
- وزن هر دو بخش بوم در تنظیم بالانس لحاظ شود.
- اتصالات مفصل از نظر لقی و سایش دوره ای بررسی شوند.
- موتور و گیربکس با توزیع جرم بوم هماهنگ باشند.
- توقف نرم برای کاهش ضربه به مکانیزم مفصل تنظیم شود.
- سنسورهای ایمنی مستقل از منبع فرمان اصلی فعال بمانند.
انتخاب مدل و نصب مهندسی راهبند سقف کوتاه
انتخاب راهبند مفصلی باید پیش از هر سفارش با اندازه گیری واقعی انجام شود, زیرا اختلاف کوچک در ارتفاع سقف یا طول دهانه می تواند نسبت طول دو بخش بوم را تغییر دهد. عرض مسیر, ارتفاع آزاد, محل تیرها و تأسیسات, شیب کف, نقطه توقف خودرو و فضای جانبی کابین باید ثبت شوند. پس از آن می توان طول بخش اول, بخش دوم, محل مفصل و ظرفیت موتور را تعیین کرد. فونداسیون نیز باید کاملاً تراز باشد, چون کوچک ترین انحراف در کابین مسیر حرکت بازو را نسبت به سقف تغییر می دهد. ایمن کمک می تواند این داده ها را پیش از نصب بررسی کند تا مدل انتخابی با شرایط واقعی مسیر تطبیق داشته باشد و نیاز به اصلاح بوم یا جابه جایی کابین پس از اجرا کاهش پیدا کند.
اندازه گیری ارتفاع و تعیین نقطه شکست بوم
اندازه گیری باید از کف نهایی تا پایین ترین مانع سقفی انجام شود و چند نقطه در امتداد حرکت بازو کنترل شوند. ممکن است سقف اصلی ارتفاع کافی داشته باشد اما تیر, لوله یا کانال در بخشی از مسیر پایین تر آمده باشد. نقطه شکست بوم باید به شکلی تعیین شود که بخش دوم قبل از رسیدن به این مانع زاویه بگیرد. در عین حال طول کل بازو باید دهانه را به طور کامل پوشش دهد. طراحی بر اساس یک اندازه گیری تقریبی ریسک برخورد را افزایش می دهد, به خصوص اگر سطح کف نیز شیب داشته باشد یا بعداً پوشش نهایی روی آن اجرا شود.
نسبت دو بخش بوم باید همراه با ارتفاع کابین و محور اصلی محاسبه شود. ارتفاع محور روی مسیر هندسی بازو اثر دارد و نمی توان فقط طول پروفیل را ملاک قرار داد. در برخی پروژه ها یک بخش اول کوتاه تر و بخش دوم بلندتر نتیجه بهتری ایجاد می کند و در برخی دیگر عکس آن مناسب تر است. مدل نهایی باید روی مسیر واقعی بررسی شود. پیش از ساخت یا برش بوم, بهتر است ارتفاع باز و بسته و نقطه نزدیک شدن به سقف مشخص باشند تا اصلاحات بعدی به حداقل برسند.
فونداسیون تراز و جانمایی کابین
کابین راهبند باید روی سطحی نصب شود که محور اصلی در راستای صحیح قرار گیرد. اگر فونداسیون شیب داشته باشد, بوم در هنگام حرکت نسبت به سقف مسیر متفاوتی طی می کند و تنظیم مفصل دشوارتر می شود. صفحه پایه, بولت ها و سطح زیر دستگاه باید پیش از تثبیت نهایی کنترل شوند. همچنین کابین باید به اندازه کافی از مسیر خودرو فاصله داشته باشد تا احتمال برخورد کاهش یابد. فضای بازکردن درپوش نیز برای سرویس موتور, گیربکس و فنر لازم است و نباید بعد از نصب توسط دیوار یا تجهیزات دیگر مسدود شود.
مسیر کابل برق, فرمان و سنسورها بهتر است پیش از اجرای نهایی فونداسیون مشخص شود. اگر کارت خوان یا پلاک خوان نیز بخشی از سیستم است, محل آن ها باید با نقطه توقف خودرو هماهنگ باشد. کابل های قدرت و فرمان تا حد امکان از مسیرهای منظم عبور کنند تا نویز و آسیب احتمالی کاهش یابد. محل فتوسل نباید در معرض ضربه مستقیم باشد و لوپ نیز باید با مسیر واقعی خودرو هماهنگ شود. اجرای مناسب زیرساخت باعث می شود بعد از نصب نیازی به کابل کشی سطحی یا تغییر جای کابین وجود نداشته باشد.
تست مفصل و عیب یابی پس از نصب
پس از نصب, اولین تست باید روی حرکت مکانیکی بوم متمرکز باشد. بازو باید از حالت بسته تا باز بدون گیرکردن حرکت کند و مفصل در نقطه تعیین شده به نرمی تغییر زاویه دهد. فاصله بوم با سقف در چند مرحله از حرکت بررسی می شود. سپس تنظیم فنر, نقاط توقف و سرعت کنترل می شوند. در مرحله بعد فتوسل و لوپ دتکتور آزمایش می شوند و در نهایت ریموت, کارت خوان یا سایر تجهیزات فرمان به مدار اضافه می شوند. این روش مرحله ای باعث می شود منبع خطا سریع تر مشخص شود و تغییرات غیرضروری در چند بخش هم زمان انجام نشوند.
از خطاهای رایج می توان به انتخاب اشتباه محل مفصل, بالانس نامناسب, شل بودن اتصالات, فونداسیون ناتراز و تنظیم نادرست نقاط توقف اشاره کرد. اگر بوم در نقطه شکست ضربه بزند, باید لینک مفصل, لقی و سرعت حرکت بررسی شوند. نزدیک شدن غیرعادی به سقف نیز می تواند ناشی از تغییر زاویه کابین یا تنظیم نادرست مفصل باشد. پس از مدتی استفاده, بازبینی پیچ ها و مفصل اهمیت دارد, زیرا نشست جزئی یا لقی ممکن است مسیر حرکت را تغییر دهد. عیب یابی باید بر اساس مشاهده هندسه و تست مکانیکی انجام شود.
- ارتفاع سقف در چند نقطه از مسیر بازو اندازه گیری شود.
- نقطه مفصل پیش از ساخت نهایی بوم تعیین شود.
- فونداسیون و محور اصلی کاملاً تراز نصب شوند.
- فاصله بوم با سقف در کل مسیر حرکت آزمایش شود.
- عیب یابی از مکانیزم مفصل و بالانس آغاز شود.
قیمت سفارش نگهداری و خدمات ایمن کمک
قیمت راهبند مفصلی سقف کوتاه به ساختار بوم دو تکه, کیفیت مکانیزم مفصل, ظرفیت موتور, گیربکس, فنر بالانس و سطح تجهیزات کنترلی وابسته است. برخلاف مدل مستقیم, در این محصول اندازه گیری و ساخت صحیح بازو بخش مهمی از سفارش محسوب می شود, زیرا نسبت طول دو قسمت باید با ارتفاع واقعی سقف هماهنگ باشد. تجهیزات دیگری مانند فتوسل, لوپ دتکتور, ریموت, کارت خوان یا پلاک خوان نیز می توانند دامنه پروژه را تغییر دهند. شرایط فونداسیون, کابل کشی و نیاز به اصلاح محل نصب نیز روی هزینه اجرا اثر دارند. برای مقایسه پیشنهادها بهتر است مشخصات بوم, نوع مفصل, موتور و خدمات نصب یکسان باشند. این روش باعث می شود اختلاف هزینه به تفاوت واقعی ساختار و کیفیت مرتبط شود و انتخاب صرفاً بر اساس مبلغ اولیه انجام نگیرد.
عوامل فنی مؤثر بر قیمت راهبند مفصلی
طول کل بوم و نسبت طول دو بخش از نخستین عوامل هستند, زیرا روی متریال و بار مکانیکی اثر دارند. مکانیزم مفصل نیز باید شامل اتصالات, بوش ها و رابط هایی باشد که حرکت نرم و قابل تنظیم ایجاد کنند. موتور و گیربکس بر اساس وزن نهایی انتخاب می شوند و مدل پرتردد می تواند ظرفیت متفاوتی نسبت به نمونه معمولی نیاز داشته باشد. کیفیت کابین, پوشش بدنه و برد کنترل نیز در سطح فنی محصول اثر دارند. هنگام مقایسه باید مشخص شود بوم مفصلی برای همان ارتفاع و دهانه طراحی شده است, نه اینکه صرفاً یک مدل عمومی پیشنهاد شده باشد.
تجهیزات کنترل و ایمنی نیز بخش دیگری از سفارش هستند. فتوسل, لوپ دتکتور, ریموت, کارت خوان و پلاک خوان بسته به نوع پروژه انتخاب می شوند. فونداسیون و مسیر کابل نیز باید در بررسی هزینه لحاظ شوند. اگر محل نصب نیاز به اصلاح کف یا جابه جایی تجهیزات سقفی داشته باشد, دامنه اجرا تغییر می کند. انتخاب اقتصادی به معنی حذف تجهیزات ضروری نیست؛ بلکه باید دستگاه با حداقل پیچیدگی لازم و حداکثر تناسب با شرایط واقعی طراحی شود. این نگاه هزینه اولیه و نگهداری آینده را هم زمان در نظر می گیرد.
مراحل سفارش حرفه ای بوم مفصلی
فرآیند سفارش با اندازه گیری ارتفاع آزاد, عرض دهانه, موقعیت کابین و موانع سقفی آغاز می شود. سپس محل مفصل و طول دو بخش بوم تعیین می شوند و بر اساس وزن نهایی, موتور و فنر مناسب انتخاب می گردند. در مرحله بعد نوع فرمان و تجهیزات ایمنی مشخص می شوند. اگر مسیر رمپ دارد, محل توقف خودرو و شیب نیز باید بررسی شوند. این ترتیب باعث می شود طراحی مکانیکی پیش از انتخاب تجهیزات جانبی نهایی شود و احتمال تغییر بوم بعد از نصب کاهش پیدا کند. سفارش دقیق باید بر اساس نقشه یا اندازه های ثبت شده انجام شود.
ایمن کمک می تواند اطلاعات مسیر, ارتفاع سقف و جزئیات کنترلی را در یک بررسی مشترک تحلیل کند تا بوم, موتور و تجهیزات با یکدیگر هماهنگ باشند. در زمان تحویل نیز باید حرکت مفصل, فاصله با سقف, توقف انتهایی و عملکرد سنسورها تست شوند. آموزش روش خلاص کردن دستی و استفاده از فرمان اضطراری نیز برای بهره بردار مفید است. ثبت تنظیمات فنر, طول بوم و محل مفصل به سرویس آینده کمک می کند. سفارش حرفه ای فقط تهیه دستگاه نیست و شامل اندازه گیری, طراحی, نصب و کنترل کیفیت نهایی می شود.
نگهداری مفصل فنر و تجهیزات کنترلی
مفصل بوم باید در سرویس دوره ای از نظر لقی, سایش و وضعیت پیچ ها بررسی شود. افزایش لقی می تواند باعث ضربه در نقطه خم شدن و تغییر مسیر انتهای بازو شود. فنر بالانس نیز باید کنترل شود تا موتور در هر دو جهت بار متعادل داشته باشد. صدای جدید گیربکس, کاهش سرعت یا لرزش بوم نشانه هایی هستند که باید بررسی شوند. اگر تجهیزات جدیدی روی بازو نصب شود, وزن آن ها باید در تنظیم بالانس لحاظ شود. نگهداری منظم از فشار اضافی روی موتور و اتصالات جلوگیری می کند.
فتوسل و لوپ دتکتور نیز باید در برنامه سرویس قرار گیرند. آلودگی فتوسل یا خرابی کابل سنسور می تواند منطق بسته شدن را مختل کند. اگر کف یا سقف پس از نصب تغییر کند, فاصله های ایمنی و مسیر حرکت بوم دوباره بررسی شوند. تغییر پوشش کف حتی می تواند ارتفاع مؤثر کابین را تغییر دهد. بهتر است وضعیت راهبند پس از هر عملیات عمرانی اطراف آن کنترل شود. ثبت سرویس ها و تنظیمات قبلی نیز به تکنسین اجازه می دهد تغییرات تدریجی را سریع تر تشخیص دهد و از تعمیرات غیرضروری جلوگیری کند.
- قیمت را با توجه به طراحی اختصاصی بوم مفصلی مقایسه کنید.
- اندازه گیری سقف بخشی از فرآیند سفارش باشد.
- تجهیزات ایمنی متناسب با مسیر انتخاب شوند.
- مفصل و فنر بالانس به صورت دوره ای بررسی شوند.
- پس از تغییر کف یا سقف, فاصله های ایمنی دوباره کنترل شوند.
ارتفاع آزاد از کف تا پایین ترین مانع, عرض مفید دهانه, ارتفاع محور راهبند, شیب کف و محل موانع سقفی باید مشخص شوند. این اطلاعات برای تعیین طول بخش اول و دوم بوم و محل مفصل استفاده می شوند. همچنین بهتر است نقطه توقف خودرو و محل کابین نیز از ابتدا مشخص باشند. اندازه گیری دقیق باعث می شود بازو در تمام مسیر حرکت فاصله کافی با سقف داشته باشد و پس از نصب نیاز به اصلاح طول یا جابه جایی مفصل ایجاد نشود.
قیمت به طول بوم, نوع و کیفیت مکانیزم مفصل, موتور, گیربکس, فنر بالانس, بدنه و تجهیزات کنترلی وابسته است. فتوسل, لوپ دتکتور, کارت خوان یا پلاک خوان نیز می توانند سطح سفارش را تغییر دهند. شرایط فونداسیون و کابل کشی نیز بخشی از هزینه اجرا هستند. برای مقایسه صحیح, بهتر است پیشنهادها بر اساس یک ارتفاع و دهانه یکسان تهیه شوند تا تفاوت هزینه ناشی از کیفیت قطعات و خدمات واقعی قابل تشخیص باشد.
مفصل باعث می شود بخش دوم بوم هنگام بالا رفتن نسبت به بخش اول تغییر زاویه دهد و در نتیجه بازو به فضای عمودی کمتری نیاز داشته باشد. محل مفصل بر اساس ارتفاع سقف و طول دهانه تعیین می شود. اگر این نقطه اشتباه انتخاب شود, انتهای بوم ممکن است همچنان با سقف تداخل داشته باشد. بنابراین راهکار اصلی فقط وجود مفصل نیست؛ هندسه صحیح دو بخش و تنظیم مسیر حرکت است که امکان استفاده از راهبند را در فضای کم ارتفاع فراهم می کند.
نیاز موتور به وزن کل بوم, طول دو بخش, نوع مفصل و تعداد سیکل ها وابسته است. مفصل وزن و قطعات بیشتری نسبت به بوم ساده اضافه می کند, اما استفاده از پروفیل سبک و تنظیم صحیح فنر می تواند بار را کنترل کند. انتخاب موتور باید پس از مشخص شدن ساختار نهایی انجام شود. موتور قوی تر بدون بالانس مناسب مشکل را حل نمی کند و ممکن است فشار مکانیکی بیشتری ایجاد شود. مهم تر از توان اسمی, هماهنگی موتور, گیربکس, فنر و وزن بوم است.
یکی از خطاهای رایج اندازه گیری فقط ارتفاع بالای کابین است, در حالی که ممکن است مانع اصلی در ادامه مسیر حرکت قرار داشته باشد. خطای دیگر انتخاب طول دو بخش بدون توجه به نقطه شکست است. همچنین نصب روی فونداسیون ناتراز می تواند مسیر حرکت بوم را تغییر دهد. بهتر است پیش از سفارش, سقف در چند نقطه اندازه گیری شود و بوم بر اساس هندسه واقعی طراحی گردد. این بررسی احتمال نیاز به برش یا تغییر مفصل پس از نصب را کاهش می دهد.
لرزش در نقطه مفصل, صدای ضربه, افزایش لقی, کندشدن حرکت یا تغییر فاصله بوم با سقف از نشانه های نیاز به بررسی هستند. علت می تواند از پیچ های مفصل, بوش ها, فنر بالانس, گیربکس یا تراز کابین باشد. عیب یابی باید از مکانیزم مفصل و تنظیم بازو آغاز شود. ادامه کار با لقی زیاد می تواند فشار بیشتری به اتصالات وارد کند. بازبینی دوره ای و تنظیم به موقع معمولاً از آسیب بزرگ تر به موتور یا پروفیل جلوگیری می کند.
جمع بندی
راهبند مفصلی سقف کوتاه برای فضایی مناسب است که بوم مستقیم امکان بازشدن کامل ندارد, اما عملکرد مطمئن آن به طراحی دقیق محل مفصل, نسبت طول دو بخش و تنظیم صحیح موتور و فنر بالانس وابسته است. تفاوت 14 طرح را می توان در طول بوم, نوع مکانیزم مفصل, ظرفیت تردد, شکل کابین و تجهیزات کنترل دسترسی مشاهده کرد. اندازه گیری ارتفاع در چند نقطه, فونداسیون تراز, جانمایی فتوسل و لوپ دتکتور و کنترل فاصله بازو با سقف از مراحل ضروری نصب هستند. سرویس مفصل, پیچ ها, گیربکس و فنر نیز باعث می شود مسیر حرکت در طول زمان تغییر نکند و استهلاک کنترل شود. ایمن کمک می تواند برای برسی ارتفاع, تعیین محل مفصل, انتخاب موتور و آماده سازی سفارش مشاوره فنی ارائه دهد. برای خرید حرفه ای یا استعلام قیمت روز, بهتر است ارتفاع آزاد, عرض دهانه, شیب کف و نوع کنترل از ابتدا ثبت شوند تا مدل نهایی بر اساس شرایط واقعی انتخاب شود و نیاز به اصلاحات پرهزینه پس از نصب کاهش پیدا کند.
