8 مدل راهبند صنعتی بازوی بلند
راهبند صنعتی بازوی بلند با انتخاب درست موتور, گیربکس, طول بوم و سیستم بالانس می تواند دهانه های عریض را به شکل مطمن کنترل کند و فشار مکانیکی ناشی از حرکت یک بازوی بلند را در محدوده قابل قبول نگه دارد. در این گروه از راهبندها, افزایش طول بوم فقط به معنای پوشش مسیر بیشتر نیست؛ هرچه بازو بلندتر شود, گشتاور واردشده به محور, حساسیت به باد, نیاز به فنر بالانس و اهمیت استحکام پروفیل افزایش پیدا می کند. به همین دلیل مدل الکترومکانیکی, هیدرولیکی, بوم تقویت شده, بوم خرپایی, مدل دارای تکیه گاه انتهایی, نمونه پرتردد, سیستم دو راهبند همگام و مدل متصل به کنترل دسترسی, رفتار فنی یکسانی ندارند. راهبند صنعتی بازوی بلند باید بر اساس عرض دهانه, تعداد سیکل کاری, وزن بازو, سرعت مورد نیاز, شرایط باد, نوع فونداسیون و تجهیزات ایمنی انتخاب شود. انتخاب موتور ضعیف یا بوم نامتناسب می تواند باعث لرزش, کندی حرکت و افزایش استهلاک گیربکس شود, در حالی که اجرای صحیح فونداسیون, تنظیم فنر, استفاده از لوپ دتکتور و نصب تکیه گاه مناسب, عمر مجموعه را افزایش می دهد. قیمت نهایی نیز به ساختار محرک, متریال بوم, طول دهانه, تجهیزات کنترلی و جزئیات نصب وابسته است. ایمن کمک با بررسی شرایط واقعی پروژه می تواند انتخاب مدل را از یک خرید ظاهری به تصمیم فنی متناسب با عملکرد مورد انتظار تبدیل کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| طول بازو | افزایش طول بوم, گشتاور واردشده به محور و نیاز سیستم به فنر بالانس قوی تر و پروفیل مقاوم تر را بیشتر می کند. | طول بوم باید فقط بر اساس دهانه مفید و محدودیت های مکانیکی تعیین شود. |
| نوع محرک | محرک الکترومکانیکی یا هیدرولیکی روی ظرفیت سیکل کاری, رفتار حرکتی و سطح نگهداری راهبند صنعتی اثر مستقیم دارد. | نوع محرک را با تراکم تردد و مدت کارکرد روزانه هماهنگ کنید. |
| ساختار بوم | پروفیل آلومینیومی تقویت شده یا بوم خرپایی, مقاومت خمشی را افزایش می دهد و لرزش بازوی بلند را کاهش می دهد. | وزن و سختی بوم باید هم زمان با توان موتور بررسی شوند. |
| گیربکس و محور | کیفیت گیربکس, شفت و یاتاقان ها تعیین می کند گشتاور بوم بلند با چه میزان لقی و استهلاک منتقل شود. | برای دهانه عریض فقط توان موتور را ملاک قرار ندهید. |
| بار باد | سطح بوم بلند در برابر باد نیروی بیشتری دریافت می کند و این نیرو می تواند روی محور, پایه و سیستم بالانس اثر بگذارد. | شرایط محیطی باید پیش از انتخاب طول و فرم بوم ارزیابی شود. |
| تکیه گاه بوم | تکیه گاه انتهایی یا پایه فرود بخشی از وزن و لرزش بوم را در حالت بسته کنترل می کند و فشار ثابت روی محور را کاهش می دهد. | برای بازوهای بلند, جانمایی پایه انتهایی همراه با مسیر خودرو بررسی شود. |

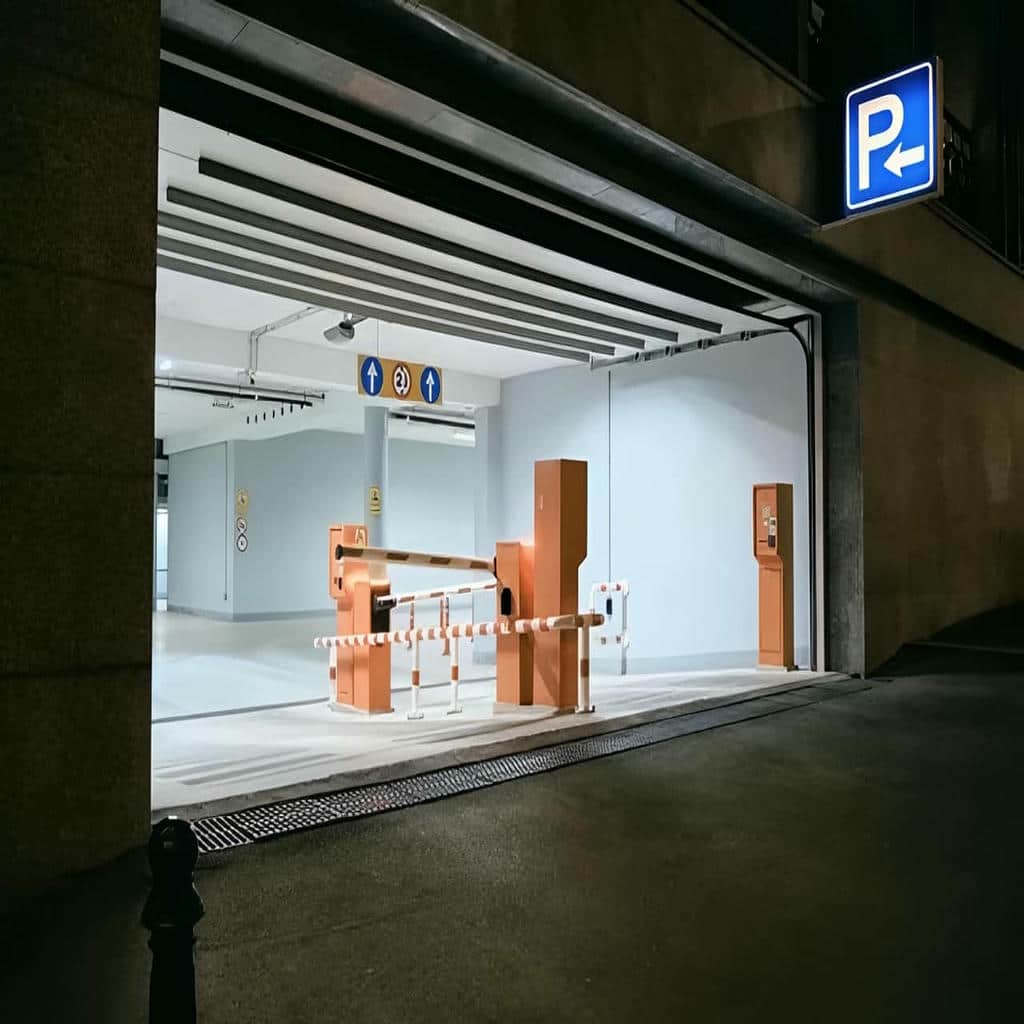

| ایمنی حرکت | فتوسل و لوپ دتکتور حضور خودرو یا مانع را تشخیص می دهند و منطق بسته شدن راهبند را ایمن تر می کنند. | سنسورها باید متناسب با طول بوم و عرض مسیر جانمایی شوند. |
| فونداسیون | فونداسیون تراز و مهار مناسب مانع حرکت کابین در اثر گشتاور بوم می شود و پایداری مکانیکی دستگاه را حفظ می کند. | ابعاد زیرسازی باید با وزن کابین و بازوی انتخابی هماهنگ باشد. |
| نگهداری | کنترل فنر بالانس, گیربکس, پیچ های محور, تکیه گاه بوم و سنسورها از ایجاد خرابی های زنجیره ای جلوگیری می کند. | مدلی انتخاب شود که قطعات و سرویس فنی آن قابل دسترس باشد. |
کاربرد و رفتار فنی راهبند صنعتی بازوی بلند
راهبند صنعتی بازوی بلند برای ورودی هایی استفاده می شود که پوشش یک دهانه عریض بدون ایجاد مانع ثابت در وسط مسیر اهمیت دارد. تفاوت اصلی این محصول با راهبندهای معمولی در نیروهایی است که به دلیل طول بیشتر بوم به محور و سیستم انتقال قدرت وارد می شوند. در نتیجه انتخاب مدل باید بر اساس گشتاور, وزن بازو, ظرفیت سیکل کاری و شرایط محیطی انجام شود. بعضی پروژه ها به حرکت آرام و پایدار نیاز دارند, در حالی که در ورودی های پرتردد سرعت عملکرد و تحمل سیکل های متوالی اهمیت بیشتری پیدا می کند. شکل بوم نیز می تواند مستقیم, تقویت شده, خرپایی یا دارای اجزای حفاظتی باشد. هر تغییر در ساختار بازو روی وزن, مقاومت در برابر خمش و نیاز سیستم بالانس اثر می گذارد و به همین دلیل طراحی مکانیکی باید پیش از سفارش نهایی مشخص شود.
مدل های مناسب برای دهانه های عریض صنعتی
دهانه عریض باعث می شود بوم به عنوان یک اهرم بلند, گشتاور بیشتری به محور وارد کند. به همین دلیل استفاده از همان موتور یا فنری که برای بوم کوتاه مناسب است, الزاماً برای بازوی بلند نتیجه مطلوبی ندارد. مدل های الکترومکانیکی تقویت شده می توانند بسیاری از ورودی های صنعتی را پوشش دهند, اما در تردد سنگین باید ظرفیت حرارتی موتور و کیفیت گیربکس نیز بررسی شود. مدل هیدرولیکی در برخی کاربردهای پرتردد انتخاب قابل بررسی است, زیرا ساختار انتقال نیرو و رفتار آن در سیکل های متوالی متفاوت است. تصمیم فنی باید بر اساس ترکیب طول بوم و شدت تردد گرفته شود, نه فقط بر اساس بیشترین طول اعلام شده برای دستگاه.
در میان هشت مدل کاربردی می توان راهبند بازوی بلند الکترومکانیکی, مدل هیدرولیکی, بوم تقویت شده, بوم خرپایی, مدل دارای پایه انتهایی, نمونه پرتردد, سیستم دو راهبند همگام و راهبند متصل به کنترل دسترسی را بررسی کرد. هرکدام از این ساختارها مسئله متفاوتی را حل می کنند. بوم خرپایی مقاومت خمشی بیشتری برای برخی دهانه ها ایجاد می کند, در حالی که پایه انتهایی می تواند بوم را در حالت بسته پایدارتر نگه دارد. سیستم دو راهبند نیز در شرایطی مطرح می شود که استفاده از یک بازوی بسیار بلند از نظر وزن, باد یا فضای نصب مطلوب نباشد. انتخاب میان این مدل ها به تحلیل مسیر و محدودیت مکانیکی نیاز دارد.
کنترل تردد خودروهای سنگین و پرتکرار
در ورودی صنعتی ممکن است خودروهای سواری, وانت, کامیون یا ماشین آلات با فاصله زمانی متفاوت عبور کنند و همین موضوع منطق کنترل راهبند را پیچیده تر می کند. طول خودرو و زمان عبور باید در تنظیم بسته شدن بوم لحاظ شود تا بازو پیش از خروج کامل وسیله نقلیه حرکت نکند. لوپ دتکتور می تواند حضور جرم فلزی را تشخیص دهد و فتوسل نیز مانع موجود در مسیر بوم را کنترل کند. در مسیرهایی که خودروهای بلند یا کشیده عبور می کنند, محل قرارگیری سنسورها اهمیت بیشتری دارد. فاصله نامناسب میان لوپ و بوم می تواند باعث صدور فرمان زودهنگام شود و خطر برخورد یا توقف ناخواسته سیستم را افزایش دهد.
ظرفیت سیکل کاری نیز باید بر اساس ساعت های اوج تردد بررسی شود. ممکن است تعداد کل عبورها متوسط باشد, اما در یک بازه کوتاه چندین خودرو پشت سر هم وارد شوند. این تراکم, فشار حرارتی و مکانیکی بیشتری نسبت به تردد پراکنده ایجاد می کند. راهبند پرتردد باید بتواند این شرایط را بدون افت سرعت یا افزایش غیرعادی دما مدیریت کند. انتخاب گیربکس, موتور و سیستم خنک کاری مناسب در چنین پروژه ای اهمیت زیادی دارد. همچنین سرعت بوم باید با عرض مسیر و ایمنی خودرو هماهنگ باشد؛ افزایش سرعت بدون طراحی صحیح سنسورها می تواند ریسک عملکرد را بیشتر کند و لزوماً کیفیت کنترل تردد را افزایش نمی دهد.
اثر طول بوم بر عملکرد و دوام دستگاه
هرچه بوم بلندتر شود, اثر وزن آن روی محور و گیربکس افزایش پیدا می کند و کوچک ترین عدم تعادل می تواند به صورت لرزش یا ضربه در حرکت دیده شود. فنر بالانس باید متناسب با وزن واقعی بوم تنظیم شود تا بخش مهمی از بار ایستا را خنثی کند. اگر فنر بیش از حد سفت باشد, حرکت در یک جهت تحت فشار قرار می گیرد و اگر ضعیف باشد, موتور هنگام بلندکردن بوم بار بیشتری تحمل می کند. تنظیم صحیح باید در کل دامنه حرکت بررسی شود, نه فقط در وضعیت بسته. همین تنظیم یکی از عوامل اصلی کاهش استهلاک موتور و افزایش یکنواختی حرکت بازوی بلند است.
طول زیاد همچنین حساسیت بوم به باد و خمش را افزایش می دهد. انتخاب پروفیل با مقطع مناسب و در صورت نیاز استفاده از ساختار خرپایی می تواند سختی بوم را بیشتر کند. با این حال افزایش ضخامت یا افزودن تجهیزات اضافی وزن بازو را نیز بالا می برد و باید دوباره در محاسبات بالانس لحاظ شود. استفاده از پایه انتهایی می تواند بخشی از لرزش بوم را در حالت بسته کاهش دهد, اما این پایه نباید در مسیر تایر خودرو یا محدوده عبور تجهیزات سنگین قرار گیرد. طراحی صحیح زمانی حاصل می شود که وزن, طول, مقاومت خمشی, باد و جانمایی تکیه گاه به صورت یک مجموعه بررسی شوند.
- طول بازو را فقط بر اساس دهانه مفید انتخاب کنید.
- تراکم تردد در ساعات شلوغ را در محاسبه سیکل کاری لحاظ کنید.
- برای بوم بلند, مقاومت در برابر خمش و باد بررسی شود.
- فتوسل و لوپ دتکتور با طول خودروهای عبوری هماهنگ شوند.
- پایه انتهایی خارج از مسیر چرخ خودرو جانمایی شود.
ساختار بوم موتور و اجزای تحمل کننده بار
کیفیت یک راهبند بازوی بلند بیشتر از آنکه در ظاهر کابین مشخص باشد, در نحوه انتقال نیرو و مهار وزن بوم دیده می شود. موتور, گیربکس, محور خروجی, یاتاقان ها و فنر بالانس باید به صورت هماهنگ کار کنند تا بازویی با طول زیاد بدون ضربه و لرزش حرکت کند. متریال بوم نیز اهمیت زیادی دارد, زیرا لازم است هم وزن کنترل شده داشته باشد و هم در برابر خمش مقاومت کند. استفاده از پروفیل آلومینیومی تقویت شده می تواند جرم متحرک را پایین نگه دارد, در حالی که ساختار خرپایی برای برخی طول ها سختی بیشتری ایجاد می کند. بدنه کابین نیز باید از این مجموعه در برابر رطوبت, گردوغبار و ضربه محافظت کند. کیفیت مونتاژ داخلی, محل یاتاقان ها و استحکام اتصال محور عواملی هستند که مستقیماً بر دوام بلندمدت دستگاه اثر می گذارند.
موتور و گیربکس متناسب با گشتاور بوم بلند
توان نامی موتور تنها یکی از معیارهای انتخاب است و نمی تواند به تنهایی نشان دهد دستگاه برای یک بوم بلند مناسب است. نسبت گیربکس, راندمان انتقال نیرو, گشتاور خروجی و ظرفیت کارکرد متوالی باید همراه با طول و وزن بازو بررسی شوند. گیربکس وظیفه دارد سرعت موتور را به حرکت کنترل شده محور تبدیل کند و اگر لقی یا ضعف مکانیکی داشته باشد, در بوم بلند اثر آن به شکل لرزش محسوس تر دیده می شود. یاتاقان ها نیز باید بار شعاعی و نیروهای ناشی از تغییر جهت حرکت را تحمل کنند. یک مجموعه متعادل باعث می شود موتور بدون فشار اضافه کار کند و بوم در شروع و توقف حرکت رفتار نرم تری داشته باشد.
در مدل های صنعتی پرتردد, مسئله حرارت نیز اهمیت دارد. موتور و گیربکس در سیکل های متوالی فرصت کمتری برای کاهش دما دارند و اگر ظرفیت واقعی سیستم با تردد سازگار نباشد, عملکرد به مرور افت می کند. نوع روغن یا روانکاری گیربکس, کیفیت آب بندی و طراحی تهویه کابین نیز روی دوام اثر دارند. در سیستم هیدرولیکی, پمپ, مدار روغن و آب بندی اجزا جایگاه مهم تری پیدا می کنند. انتخاب میان دو ساختار باید بر اساس کاربرد و سرویس پذیری انجام شود. هدف این نیست که یک فناوری به صورت عمومی برتر معرفی شود؛ بلکه باید دید کدام ساختار در سیکل کاری واقعی پروژه با فشار کمتر و نگهداری منطقی تر عمل می کند.

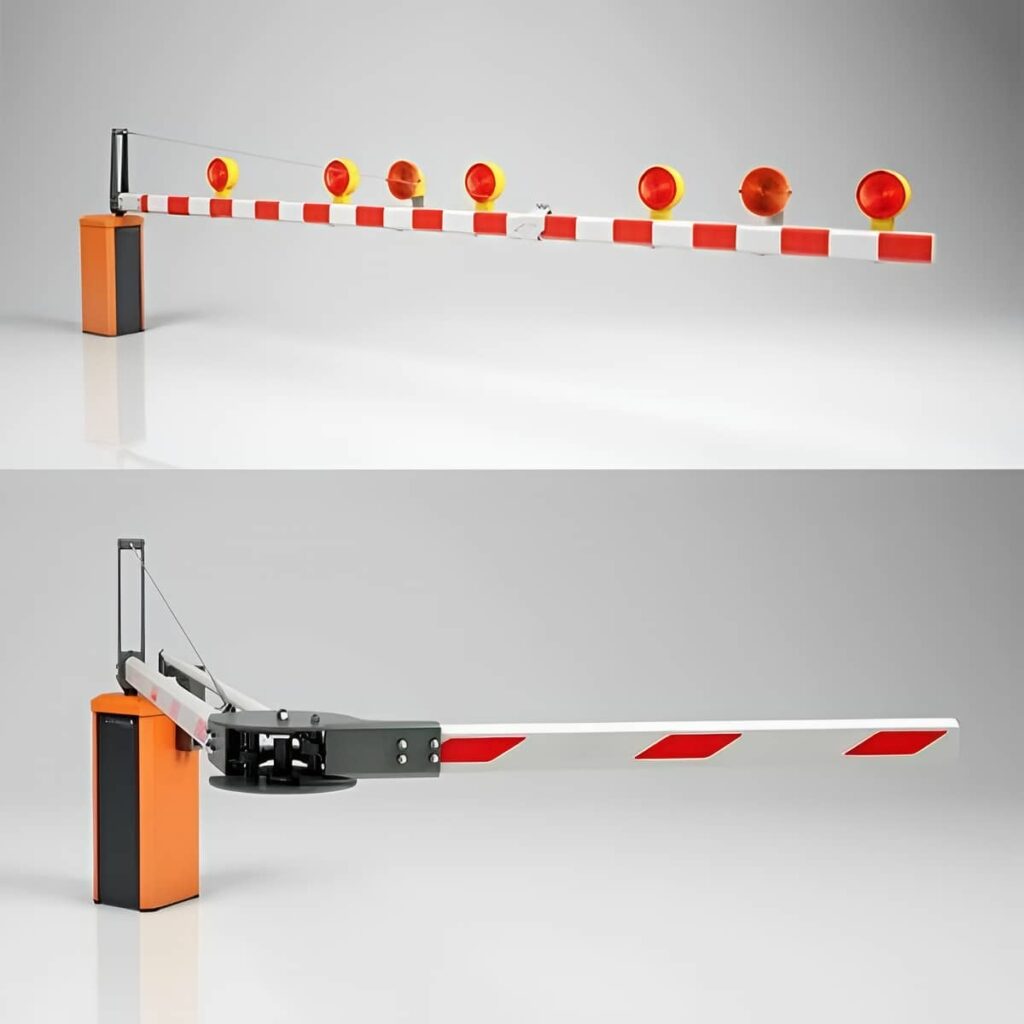

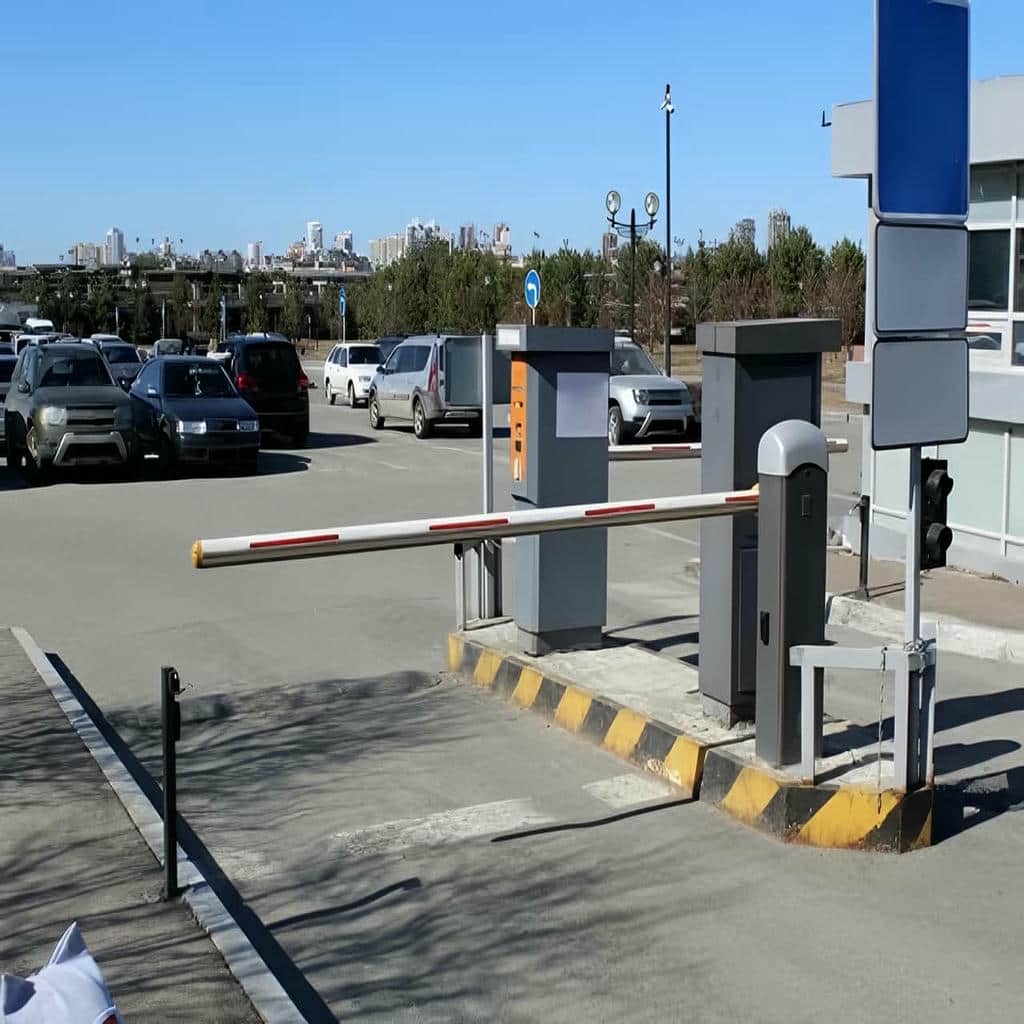

پروفیل تقویت شده و بوم خرپایی
پروفیل آلومینیومی به دلیل وزن کمتر و مقاومت مناسب در بسیاری از راهبندها استفاده می شود, اما افزایش طول می تواند نیاز به طراحی مقطع متفاوتی ایجاد کند. بوم تقویت شده با هندسه مناسب می تواند مقاومت خمشی را افزایش دهد بدون آنکه وزن به شکل غیرضروری بالا برود. در برخی کاربردها ساختار خرپایی برای کنترل تغییر شکل مناسب تر است, زیرا نیرو را در چند عضو توزیع می کند. انتخاب میان این ساختارها باید با توجه به طول واقعی, سرعت حرکت و شرایط باد انجام شود. استفاده از بوم بسیار سنگین برای دستیابی به استحکام بیشتر, اگر با موتور و فنر متناسب نباشد, می تواند فشار اضافی ایجاد کند و مزیت مقاومت را به افزایش استهلاک تبدیل کند.
اتصالات بوم نیز بخش مهمی از ساختار هستند. محل اتصال پروفیل به محور باید توان تحمل گشتاور و ارتعاش ناشی از توقف را داشته باشد. پیچ ها و براکت های این بخش باید در سرویس های دوره ای بررسی شوند, زیرا شل شدن جزئی در بوم بلند می تواند به لرزش قابل توجه منجر شود. اگر از چراغ, نوار هشدار یا اجزای حفاظتی روی بازو استفاده شود, وزن آن ها باید در تنظیم سیستم بالانس لحاظ شود. طراحی ظاهری نباید بدون توجه به اثر مکانیکی تجهیزات اضافی انجام شود. هر قطعه ای که به بوم افزوده می شود جرم متحرک را تغییر می دهد و می تواند نقطه تعادل و نیروی مورد نیاز موتور را تحت تأثیر قرار دهد.
بدنه کابین و حفاظت اجزای داخلی
کابین راهبند باید توان تحمل واکنش نیروهای ایجادشده در محور را داشته باشد و اتصال آن به فونداسیون نیز کاملاً پایدار باشد. ضخامت مناسب ورق, طراحی تقویت های داخلی و کیفیت صفحه پایه در این موضوع اهمیت دارند. پوشش رنگ باید از فلز در برابر خوردگی محافظت کند و نقاط ورود کابل نیز تا حد امکان در برابر رطوبت آب بندی شوند. درپوش کابین باید امکان دسترسی مناسب به موتور, گیربکس, فنر و برد کنترل را فراهم کند تا سرویس بدون بازکردن غیرضروری اجزا انجام شود. طراحی فشرده ای که دسترسی تعمیر را بسیار محدود کند, ممکن است ظاهر منظم تری داشته باشد اما در نگهداری بلندمدت زمان و هزینه بیشتری ایجاد کند.
تهویه داخل کابین نیز باید با میزان کارکرد دستگاه متناسب باشد. موتور و تجهیزات الکترونیکی در سیکل های متوالی گرما تولید می کنند و باقی ماندن این گرما در محفظه بسته می تواند عمر قطعات را کاهش دهد. در عین حال مسیر تهویه نباید به نفوذ مستقیم گردوغبار یا آب تبدیل شود. سیم بندی داخلی باید منظم, دارای ترمینال مشخص و دور از بخش های متحرک باشد. این نظم در عیب یابی اهمیت زیادی دارد, زیرا تکنسین می تواند مسیر فرمان موتور, فتوسل و لوپ دتکتور را بدون بازکردن کل مدار دنبال کند. کیفیت مونتاژ داخلی نشانه مهمی از توجه سازنده به سرویس پذیری و دوام واقعی دستگاه است.
- گشتاور خروجی گیربکس را همراه با طول واقعی بوم بررسی کنید.
- وزن تجهیزات نصب شده روی بازو در تنظیم بالانس لحاظ شود.
- اتصال بوم به محور در سرویس های دوره ای کنترل شود.
- کابین باید دسترسی کافی برای تعمیر موتور و گیربکس داشته باشد.
- تهویه و آب بندی بدنه به صورت هم زمان ارزیابی شوند.
انتخاب مدل و نصب مهندسی راهبند بازوی بلند
نصب راهبند صنعتی بازوی بلند باید از اندازه گیری دقیق دهانه و بررسی مسیر حرکت خودرو آغاز شود, زیرا خطای کوچک در جانمایی کابین یا طول بوم می تواند به فشار مکانیکی و مشکلات بهره برداری منجر شود. لازم است عرض مفید, فضای قرارگیری پایه انتهایی, جهت باد, شیب کف, محل عبور کابل ها و فاصله تجهیزات ایمنی پیش از انتخاب دستگاه مشخص شوند. بعد از تعیین طول بازو, نوع موتور, سیستم بالانس و ساختار بوم متناسب انتخاب می شوند. فونداسیون نیز باید بتواند نیروهای ناشی از وزن و حرکت بوم را بدون تغییر زاویه کابین تحمل کند. در پروژه های پرتردد, دسترسی آسان برای سرویس موتور و گیربکس اهمیت بیشتری پیدا می کند. ایمن کمک در ارزیابی فنی می تواند این متغیرها را پیش از سفارش کنار یکدیگر قرار دهد تا مدل انتخاب شده با شرایط واقعی دهانه سازگار باشد.
اندازه گیری دهانه و تعیین طول واقعی بازو
طول بوم نباید فقط از فاصله دو لبه مسیر به دست آید. محل استقرار کابین, فاصله ایمن آن از مسیر خودرو و نقطه قرارگیری تکیه گاه انتهایی نیز بر طول مفید اثر دارند. در مسیرهایی که خودروهای سنگین عبور می کنند, باید فضای مانور و احتمال انحراف جزئی خودرو نیز لحاظ شود. انتخاب بازویی طولانی تر از نیاز, گشتاور و اثر باد را بدون مزیت واقعی افزایش می دهد. از سوی دیگر, بوم کوتاه ممکن است بخشی از دهانه را بدون کنترل باقی بگذارد. اندازه گیری دقیق باید پیش از سفارش انجام شود تا طول پروفیل, وزن بازو, فنر بالانس و ظرفیت موتور به صورت هماهنگ تعیین شوند و نیازی به اصلاح بوم پس از نصب نباشد.
اگر دهانه بسیار عریض باشد, استفاده از دو راهبند همگام می تواند به جای یک بازوی بیش از حد بلند بررسی شود. در چنین طراحی ای هر راهبند بخش مشخصی از مسیر را پوشش می دهد و بار مکانیکی میان دو مجموعه تقسیم می شود. البته هماهنگی فرمان و سنسورها اهمیت پیدا می کند تا هر دو بوم در زمان مناسب حرکت کنند. انتخاب این ساختار باید بر اساس فضای نصب کابین دوم, مسیر خودرو و منطق کنترل انجام شود. تصمیم نهایی میان یک بوم بلند و سیستم دوگانه تنها بر اساس عرض مسیر نیست؛ هزینه نگهداری, مقاومت در باد, سرعت مورد نیاز و امکان ایجاد پایه میانی نیز باید در ارزیابی مهندسی در نظر گرفته شوند.
فونداسیون تراز و مهار کابین
فونداسیون راهبند بازوی بلند باید علاوه بر وزن کابین, نیروهای ناشی از شتاب و توقف بوم را تحمل کند. اگر سطح زیر دستگاه ضعیف یا ناتراز باشد, حرکت مکرر ممکن است به تغییر زاویه کابین یا شل شدن اتصالات منجر شود. صفحه پایه و بولت ها باید مطابق ساختار دستگاه نصب شوند و قبل از تثبیت نهایی, تراز محور بررسی شود. مسیر لوله های برق, فرمان و سنسورها نیز بهتر است پیش از تکمیل فونداسیون مشخص شود. اجرای کابل ها به صورت موقت روی سطح, احتمال آسیب مکانیکی و نفوذ رطوبت را افزایش می دهد. زیرسازی اصولی به دستگاه اجازه می دهد نیرو را بدون جابه جایی به سازه منتقل کند و تنظیمات مکانیکی برای مدت بیشتری پایدار بمانند.
تکیه گاه انتهایی بوم نیز باید روی پایه ای پایدار نصب شود تا در حالت بسته, بازو بدون پیچش یا فشار جانبی روی آن قرار گیرد. ارتفاع پایه باید دقیقاً با وضعیت نهایی بوم هماهنگ شود. اگر تکیه گاه بالاتر یا پایین تر از مسیر طبیعی بازو باشد, هر بار بسته شدن می تواند نیروی اضافی به بوم و محور وارد کند. در مسیر خودروهای سنگین, پایه باید خارج از خط حرکت تایر قرار گیرد و در عین حال به اندازه کافی به انتهای بازو نزدیک باشد. این جزئیات ساده نقش زیادی در کاهش لرزش, حفظ راستای بوم و جلوگیری از خستگی مکانیکی اتصالات دارند.
تست عملکرد و عیب یابی پس از نصب
پس از نصب, ابتدا باید حرکت بوم بدون درگیرکردن منطق کامل کنترل تردد بررسی شود. بازو باید در طول مسیر حرکت یکنواخت داشته باشد و در ابتدا یا انتها ضربه شدید ایجاد نکند. سپس تنظیم فنر بالانس, توقف ها و عملکرد موتور آزمایش می شوند. در مرحله بعد فتوسل و لوپ دتکتور به صورت جداگانه تست می شوند و نهایتاً فرمان های کنترل دسترسی یا شستی به سیستم اضافه می شوند. این روش مرحله ای باعث می شود منبع خطا سریع تر مشخص شود. اگر همه اجزا هم زمان فعال شوند, تشخیص اینکه مشکل از گیربکس, تنظیم مکانیکی, سنسور یا مدار فرمان است دشوارتر خواهد بود.
از خطاهای رایج می توان به بالانس نامناسب, تراز نبودن کابین, نصب ضعیف پایه انتهایی, انتخاب بوم سنگین تر از ظرفیت سیستم و جانمایی نادرست لوپ اشاره کرد. بعضی خطاها بلافاصله دیده نمی شوند و پس از چند دوره کارکرد به صورت صدا یا لرزش ظاهر می شوند. ثبت وضعیت اولیه دستگاه, زاویه بوم و تنظیمات کنترلر برای مقایسه های بعدی مفید است. سرویس اولیه پس از شروع بهره برداری نیز می تواند شل شدن احتمالی اتصالات یا تغییر تنظیم فنر را آشکار کند. عیب یابی باید بر اساس اندازه گیری و تست انجام شود و تعویض حدسی قطعات معمولاً راه مناسبی برای سیستم های صنعتی نیست.
- عرض مفید دهانه و محل واقعی کابین پیش از سفارش ثبت شود.
- برای دهانه بسیار عریض, امکان استفاده از دو راهبند بررسی شود.
- فونداسیون و پایه انتهایی پیش از نصب نهایی تراز شوند.
- حرکت مکانیکی بوم قبل از فعال سازی کامل کنترل تردد تست شود.
- تنظیمات اولیه برای سرویس و عیب یابی آینده ثبت شوند.
قیمت سفارش نگهداری و خدمات ایمن کمک
قیمت راهبند صنعتی بازوی بلند از ترکیب طول بوم, ساختار مکانیکی, ظرفیت موتور و سطح تجهیزات کنترلی شکل می گیرد و مقایسه دو مدل تنها بر اساس ظاهر کابین یا طول اعلام شده دقیق نیست. بوم تقویت شده یا خرپایی, گیربکس مناسب گشتاور بالا, فنر بالانس, پایه انتهایی, فتوسل, لوپ دتکتور و کنترلر دسترسی هرکدام بر ساختار سفارش اثر دارند. شرایط نصب نیز بخشی از هزینه نهایی است؛ فونداسیون جدید, کابل کشی, آماده سازی پایه بوم یا هماهنگی چند راهبند می تواند دامنه اجرا را تغییر دهد. در پروژه صنعتی بهتر است ابتدا دهانه, تردد و شرایط محیطی مشخص شوند و سپس تجهیزات انتخاب شوند. این ترتیب احتمال حذف اجزای ضروری یا خرید مدلی با ظرفیت بیش از نیاز را کاهش می دهد و مقایسه پیشنهادهای مختلف را فنی تر می کند.
عوامل فنی مؤثر بر قیمت راهبند بازوی بلند
طول و ساختار بوم از مهم ترین عوامل تعیین کننده سطح تجهیزات هستند, زیرا افزایش طول می تواند به موتور, گیربکس و سیستم بالانس متفاوتی نیاز داشته باشد. بوم خرپایی یا تقویت شده نیز از نظر متریال و وزن با پروفیل ساده تفاوت دارد. نوع محرک و ظرفیت سیکل کاری عامل بعدی است؛ دستگاهی که برای تردد متوالی طراحی شده معمولاً ساختار متفاوتی نسبت به مدل کم تردد دارد. تجهیزات ایمنی و کنترل نیز باید در مقایسه لحاظ شوند. فتوسل, لوپ دتکتور, چراغ هشدار, کنترل دسترسی و سیستم فرمان از اجزایی هستند که سطح نهایی پروژه را مشخص می کنند و حذف آن ها می تواند عملکرد واقعی را تغییر دهد.
زیرساخت اجرا نیز روی هزینه اثر دارد. پروژه ای که فونداسیون مناسب, کابل برق و مسیر فرمان آماده دارد با ورودی ای که نیاز به زیرسازی کامل دارد یکسان نیست. در سیستم دو راهبند همگام, کابل کشی و منطق کنترل پیچیده تر می شود و باید هماهنگی هر دو محور بررسی شود. پایه انتهایی بوم نیز ممکن است به زیرسازی مستقل نیاز داشته باشد. برای استعلام منطقی بهتر است مشخصات فنی و دامنه خدمات هر پیشنهاد روشن باشد. مقایسه صرف مبلغ بدون توجه به نوع بوم, ظرفیت موتور, سنسورها و اجرا ممکن است باعث انتخاب مدلی شود که در استفاده واقعی هزینه نگهداری بیشتری ایجاد کند.
فرآیند سفارش و آماده سازی پروژه
سفارش حرفه ای با ثبت عرض دهانه, نوع خودروهای عبوری, الگوی تردد, محدودیت های نصب و شرایط باد آغاز می شود. سپس طول بوم و نوع ساختار آن مشخص می شوند و بر اساس وزن بازو, موتور و گیربکس انتخاب می گردند. در ادامه تجهیزات ایمنی, روش فرمان و نیاز به کنترل دسترسی تعیین می شوند. اگر بازوی بسیار بلند از نظر مکانیکی مناسب نباشد, گزینه دو راهبند همگام نیز می تواند بررسی شود. پس از انتخاب تجهیزات, محل کابین, فونداسیون, پایه انتهایی و مسیر کابل ها روی جانمایی مشخص می شوند. این فرآیند باعث می شود خرید از یک انتخاب صرفاً کاتالوگی به یک طراحی متناسب با وضعیت واقعی ورودی تبدیل شود.
در سفارش باید شرایط تحویل و تست نیز مشخص باشد. تنظیم فنر بالانس, کنترل حرکت بوم, تست سنسورها و آزمایش فرمان باید جزئی از راه اندازی محسوب شوند. ایمن کمک می تواند در این مرحله مشخصات مکانیکی و تجهیزات کنترل را به صورت یک مجموعه بررسی کند تا ناسازگاری میان طول بازو و ظرفیت محرک کاهش پیدا کند. همچنین بهتر است نحوه آزادسازی دستی در شرایط اضطراری و روش توقف دستگاه برای مسئول بهره برداری توضیح داده شود. ثبت مشخصات قطعات, تنظیمات و مسیرهای کابل کشی نیز سرویس آینده را ساده تر می کند و باعث می شود تعمیرات بر اساس اطلاعات واقعی سیستم انجام شوند.
نگهداری بازوی بلند و کنترل استهلاک
نگهداری پیشگیرانه در راهبند بازوی بلند اهمیت بیشتری دارد, زیرا تغییر کوچک در بالانس یا لقی محور در طول زیاد بوم محسوس تر می شود. فنر, اتصال بوم, گیربکس, یاتاقان ها و پیچ های پایه باید در دوره های مشخص بررسی شوند. ایجاد صدای جدید, لرزش انتهای بازو یا تغییر سرعت حرکت می تواند نشانه ای از نیاز به تنظیم باشد. پایه انتهایی نیز باید از نظر نشست یا تغییر ارتفاع کنترل شود. ادامه کار با بوم نامتعادل فشار موتور را افزایش می دهد و ممکن است خرابی یک قطعه کوچک به آسیب بزرگ تر در سیستم انتقال نیرو منجر شود.
سنسورهای ایمنی و مدار فرمان نیز بخشی از برنامه نگهداری هستند. فتوسل باید بدون مانع فیزیکی و با هم راستایی مناسب کار کند و لوپ دتکتور نیز باید حضور خودرو را به شکل پایدار تشخیص دهد. اتصالات داخل کابین, وضعیت کابل ها و تهویه نیز باید بررسی شوند. اگر حجم تردد پروژه نسبت به زمان نصب افزایش یافته باشد, بهتر است ظرفیت کاری دستگاه دوباره ارزیابی شود. خدمات منظم فقط برای تعمیر خرابی نیست؛ هدف آن شناسایی تغییرات پیش از توقف کامل سیستم است. این رویکرد باعث می شود راهبند صنعتی بازوی بلند با تنظیمات صحیح و فشار مکانیکی کنترل شده برای مدت بیشتری در شرایط پایدار کار کند.
- قیمت را همراه با ظرفیت موتور و ساختار واقعی بوم مقایسه کنید.
- هزینه زیرسازی و تجهیزات ایمنی در دامنه سفارش مشخص شود.
- تنظیم و تست کامل بخشی از فرآیند تحویل در نظر گرفته شود.
- فنر بالانس و اتصال محور در سرویس های دوره ای بررسی شوند.
- تغییر حجم تردد در بازبینی ظرفیت دستگاه لحاظ شود.
عرض مفید دهانه, نوع خودروهای عبوری, میزان تردد, شرایط باد, محل نصب کابین و امکان اجرای پایه انتهایی از اطلاعات اصلی هستند. همچنین باید مشخص شود سیستم با شستی, ریموت یا کنترل دسترسی فرمان می گیرد. این اطلاعات کمک می کنند طول بوم, ساختار پروفیل, ظرفیت موتور, فنر بالانس و تجهیزات ایمنی متناسب انتخاب شوند. هرچه اندازه گیری اولیه دقیق تر باشد, احتمال انتخاب بازویی بیش از حد سنگین یا مدلی با ظرفیت کمتر از نیاز کاهش پیدا می کند.
قیمت به طول و نوع بوم, ساختار الکترومکانیکی یا هیدرولیکی, ظرفیت سیکل کاری, کیفیت گیربکس, سیستم بالانس و تجهیزات کنترلی وابسته است. بوم خرپایی, پایه انتهایی, فتوسل, لوپ دتکتور و کنترل دسترسی نیز می توانند دامنه سفارش را تغییر دهند. شرایط فونداسیون و کابل کشی باید جداگانه بررسی شوند. برای مقایسه صحیح, بهتر است مشخصات فنی و خدمات نصب در همه پیشنهادها یکسان باشند تا کاهش تجهیزات ضروری با صرفه جویی واقعی اشتباه گرفته نشود.
بوم مستقیم معمولاً ساختار ساده تر و وزن کنترل شده ای دارد, اما با افزایش طول ممکن است حساسیت آن به خمش بیشتر شود. بوم خرپایی با توزیع نیرو میان اعضای سازه ای می تواند سختی بیشتری ایجاد کند و در برخی دهانه های عریض مناسب تر باشد. با این حال ساختار خرپایی نیز وزن و سطح بادخور متفاوتی دارد و باید با موتور, محور و فنر بالانس هماهنگ شود. انتخاب میان این دو نوع باید بر اساس طول واقعی, شرایط محیطی و ظرفیت مکانیکی راهبند انجام شود.
نیاز به پایه انتهایی به طول, وزن و ساختار بوم بستگی دارد. در بسیاری از بازوهای بلند, تکیه گاه می تواند بوم را در حالت بسته پایدارتر نگه دارد و لرزش یا خمش ناشی از وزن را کاهش دهد. ارتفاع و محل نصب پایه باید دقیق تنظیم شود تا فشار جانبی به بوم وارد نکند. همچنین نباید در مسیر چرخ خودرو قرار گیرد. تصمیم درباره استفاده از پایه باید همراه با بررسی مقاومت بوم, سیستم بالانس و هندسه دهانه گرفته شود.
هیچ کدام به صورت عمومی برای همه پروژه ها برتری ندارند. مدل الکترومکانیکی می تواند در بسیاری از کاربردهای صنعتی عملکرد مناسب و سرویس پذیری مطلوبی داشته باشد, در حالی که ساختار هیدرولیکی در برخی ترددهای سنگین و متوالی قابل بررسی است. نوع موتور یا محرک باید همراه با سیکل کاری, طول بوم و امکانات نگهداری انتخاب شود. مهم است ظرفیت واقعی دستگاه با تراکم تردد هماهنگ باشد؛ انتخاب صرفاً بر اساس نام فناوری نمی تواند عملکرد مناسب را تضمین کند.
افزایش لرزش, تغییر سرعت حرکت, صدای غیرعادی گیربکس, ضربه در انتهای مسیر یا افتادگی بوم در حالت بسته از نشانه هایی هستند که باید بررسی شوند. ممکن است علت فقط تنظیم فنر یا شل شدن اتصال باشد, اما ادامه کار بدون عیب یابی می تواند فشار بیشتری به موتور و محور وارد کند. وضعیت پایه انتهایی, یاتاقان ها و سنسورها نیز باید کنترل شود. عیب یابی مرحله ای کمک می کند مشکل پیش از تعویض غیرضروری قطعات به درستی شناسایی شود.
جمع بندی
راهبند صنعتی بازوی بلند باید به عنوان یک مجموعه مکانیکی و کنترلی بررسی شود, زیرا طول بوم مستقیماً بر گشتاور محور, ظرفیت موتور, تنظیم فنر و مقاومت پروفیل اثر می گذارد. انتخاب میان مدل الکترومکانیکی, هیدرولیکی, بوم تقویت شده, خرپایی یا سیستم دوگانه باید پس از اندازه گیری دقیق دهانه و بررسی تردد انجام شود. فونداسیون تراز, پایه انتهایی مناسب, فتوسل و لوپ دتکتور نیز بخشی از کیفیت اجرا هستند و نمی توان آن ها را از عملکرد خود دستگاه جدا دانست. سرویس دوره ای گیربکس, فنر, یاتاقان ها و اتصالات بوم از افزایش لرزش و فشار مکانیکی جلوگیری می کند و نتجه آن پایداری بیشتر سیستم خواهد بود. ایمن کمک می تواند برای انتخاب میان 8 مدل, بررسی ساختار بوم, تعیین تجهیزات کنترلی و برنامه نصب مشاوره ارائه دهد. برای سفارش حرفه ای یا استعلام قیمت روز بهتر است عرض دهانه, حجم تردد, نوع خودروها و شرایط نصب از ابتدا اعلام شوند تا مدل پیشنهادی بر اساس نیاز واقعی پروژه انتخاب شود.
