14 طرح راهبند هیدرولیک سرعت بالا
راهبند هیدرولیک سرعت بالا با انتخاب صحیح واحد هیدرولیک, بوم سبک و مدار کنترل هماهنگ می تواند تردد پرتکرار را سریع مدیریت کند و پایدای عملکرد مجموعه را در استفاده مداوم افزایش دهد. در این نوع راهبند, سرعت حرکت فقط به قدرت موتور وابسته نیست؛ دبی پمپ, فشار مدار, کیفیت شیرهای کنترلی, وزن بوم, تنظیم مکانیزم تعادل و منطق کاهش سرعت در انتهای کورس همگی روی نرمی و دوام حرکت اثر می گذارند. راهبند هیدرولیک سرعت بالا برای ورودی هایی مناسب است که فاصله زمانی میان خودروها کوتاه است و سیستم باید سیکل های متوالی را با توقف حداقلی اجرا کند. تفاوت طرح ها می تواند در نوع یونیت هیدرولیک, طول بازو, بوم مستقیم یا تاشو, سرعت بازشدن, سیستم خلاص کن دستی, سنسورهای ایمنی و نحوه اتصال به کنترل دسترسی باشد. انتخاب اشتباه پمپ یا بوم باعث افزایش حرارت روغن, ضربه در انتهای حرکت و استهلاک زودرس قطعات می شود. در مقابل, فونداسیون تراز, تنظیم فشار, کابل کشی منظم و جانمایی صحیح لوپ دتکتور عملکرد سیستم را پایدارتر می کنند. قیمت نهایی نیز به مشخصات یونیت, جنس بوم, تجهیزات ایمنی و جزئیات نصب وابسته است. ایمن کمک می تواند پیش از سفارش, تردد, دهانه و شرایط بهره برداری را بررسی کند تا انتخاب فنی بر اساس نیاز واقعی انجام شود.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| یونیت هیدرولیک | یونیت هیدرولیک با پمپ, مخزن روغن و شیرهای کنترلی فشار و دبی لازم برای حرکت سریع و پایدار بوم را فراهم می کند. | ظرفیت یونیت باید با سیکل کاری و سرعت مورد نیاز هماهنگ باشد. |
| دبی پمپ | دبی پمپ سرعت حرکت سیال را تعیین می کند و مستقیماً بر زمان بازشدن و بسته شدن مکانیزم هیدرولیکی اثر می گذارد. | افزایش دبی باید همراه با بررسی فشار, سیلندر و کنترل انتهای کورس انجام شود. |
| بوم راهبند | وزن, طول و پروفیل آلومینیومی بوم مقدار نیروی لازم برای حرکت را تغییر می دهند و روی شتاب و توقف بازو اثر دارند. | بوم سبک و مقاوم برای عملکرد سرعت بالا اولویت بیشتری دارد. |
| شیرهای کنترل | شیر برقی و مدار تنظیم فشار, جهت و شدت جریان روغن را مدیریت می کنند و حرکت بوم را در شروع و توقف کنترل می سازند. | کیفیت شیرها باید با تعداد فرمان های متوالی متناسب باشد. |
| سیستم ایمنی | فتوسل و لوپ دتکتور حضور خودرو یا مانع را تشخیص می دهند و مانع پایین آمدن نامناسب بوم در مسیر عبور می شوند. | سرعت بالا نیاز به جانمایی دقیق تر سنسورهای ایمنی دارد. |
| کنترل حرارت | دمای روغن و یونیت هیدرولیک در سیکل های پرتکرار افزایش می یابد و روی ویسکوزیته روغن و دوام آب بندی ها اثر دارد. | ظرفیت حرارتی سیستم باید با تردد واقعی مجموعه بررسی شود. |
| برد فرمان | برد کنترل فرمان سنسورها, ریموت, شستی و کنترل دسترسی را دریافت می کند و ترتیب حرکت سریع بوم را مدیریت می سازد. | منطق کاهش سرعت در انتهای حرکت و ورودی های ایمنی بررسی شود. |
| فونداسیون | فونداسیون تراز و مهار محکم کابین از جابه جایی پایه در اثر شتاب و توقف مکرر بوم جلوگیری می کند. | زیرسازی پیش از نصب بر اساس وزن و ابعاد کابین آماده شود. |
| نگهداری روغن | کنترل سطح روغن, نشتی, شیلنگ ها و آب بندی مدار هیدرولیک از افت فشار و کاهش سرعت حرکت جلوگیری می کند. | دسترسی مناسب به یونیت برای سرویس دوره ای اهمیت دارد. |
کارکرد فنی راهبند هیدرولیک سرعت بالا در تردد متوالی
عملکرد سریع در راهبند هیدرولیکی نتیجه هماهنگی میان پمپ, فشار مدار, سیلندر یا عملگر, وزن بوم و منطق کنترل است. اگر یکی از این اجزا با سایر بخش ها تناسب نداشته باشد, افزایش سرعت می تواند به ضربه مکانیکی یا افزایش دمای روغن منجر شود. این گروه از راهبندها بیشتر در ورودی هایی کاربرد دارند که خودروها با فاصله زمانی کوتاه عبور می کنند و کاهش زمان انتظار اهمیت دارد. مدل های مختلف می توانند از نظر طول بوم, نوع یونیت, سرعت حرکت, سیستم کنترل انتهای کورس و تجهیزات ایمنی متفاوت باشند. مزیت اصلی سیستم هیدرولیکی, امکان انتقال نیروی یکنواخت و طراحی مناسب برای سیکل های پرتکرار است, اما این مزیت فقط با تنظیم درست فشار و نگهداری مناسب روغن حفظ می شود. بنابراین انتخاب مدل باید بر پایه رفتار واقعی ورودی انجام شود.
طرح های سریع برای مسیرهای پرتردد
در ورودی پرتردد, زمان میان دو فرمان متوالی ممکن است بسیار کوتاه باشد و سیستم فرصت زیادی برای استراحت نداشته باشد. راهبند هیدرولیک سرعت بالا باید بتواند در چنین شرایطی فشار و دبی را بدون افت محسوس حفظ کند. طراحی یونیت, حجم مخزن روغن و ظرفیت حرارتی موتور روی این عملکرد اثر دارند. اگر پمپ برای سرعت بالا انتخاب شود اما مدار توان دفع گرمای ایجادشده را نداشته باشد, دمای روغن افزایش پیدا می کند و رفتار سیستم تغییر می کند. به همین دلیل سرعت اسمی دستگاه باید در کنار سیکل کاری بررسی شود. مدلی که یک حرکت سریع انجام می دهد الزاماً برای صدور فرمان های متوالی در دوره طولانی مناسب نیست.
چهارده طرح قابل بررسی می توانند شامل مدل هیدرولیکی استاندارد, سریع, فوق پرتردد, بوم کوتاه, بوم متوسط, بوم بلند, بوم تاشو, مدل دارای چراغ بوم, نمونه متصل به لوپ دتکتور, مدل هماهنگ با کارت خوان, راهبند متصل به پلاک خوان, نمونه دارای خلاص کن دستی, مدل دارای کنترل نرم انتهای کورس و سیستم دوگانه ورودی و خروجی باشند. تفاوت این طرح ها فقط در تجهیزات جانبی نیست؛ هر تغییر در طول یا وزن بوم روی فشار و سرعت مورد نیاز اثر می گذارد. برای مثال, بوم کوتاه می تواند شتاب بیشتری داشته باشد, در حالی که بازوی بلند به کنترل نرم تر و زمان توقف متفاوتی نیاز دارد.
اثر سرعت بازشدن بر ظرفیت عبور خودرو
کاهش زمان بازشدن می تواند ظرفیت عبور را افزایش دهد, اما فقط زمانی که سامانه تشخیص خودرو و صدور مجوز نیز سرعت مشابهی داشته باشد. اگر کارت خوان یا پلاک خوان فرمان را با تأخیر ارسال کند, راهبند سریع تأثیر محدودی بر کاهش صف خواهد داشت. همچنین خودرو باید فضای کافی برای توقف و شروع حرکت داشته باشد. در طراحی فنی, زمان دریافت فرمان, آغاز حرکت بوم, رسیدن به وضعیت باز و تشخیص عبور خودرو به صورت یک زنجیره بررسی می شوند. این نگاه باعث می شود سرعت مکانیکی دستگاه در خدمت جریان تردد قرار گیرد و به یک ویژگی تبلیغاتی بدون نتیجه اجرایی تبدیل نشود.
سرعت بسته شدن نیز اهمیت دارد و معمولاً نباید بدون توجه به ایمنی افزایش یابد. بوم باید پس از عبور کامل خودرو حرکت کند و در صورت تشخیص مانع متوقف شود یا به موقعیت ایمن برگردد. لوپ دتکتور و فتوسل در این مرحله نقش اصلی دارند. در مسیرهایی که خودروهای بلند عبور می کنند, فاصله میان سنسور و بوم باید به شکلی باشد که عقب خودرو نیز از محدوده عبور کرده باشد. منطق کنترل می تواند بسته شدن را بر اساس آزادشدن لوپ تنظیم کند. این روش نسبت به تکیه صرف بر زمان ثابت, رفتار دقیق تری ایجاد می کند و ریسک برخورد بوم با خودرو را کاهش می دهد.
تطبیق راهبند سریع با نوع ورودی
هر ورودی به بیشترین سرعت ممکن نیاز ندارد و گاهی سرعت متوسط همراه با کنترل نرم, عملکرد بهتری ایجاد می کند. در مسیر کوتاه یا ورودی دارای پیچ, خودرو امکان نزدیک شدن سریع به بوم را ندارد و افزایش سرعت بازشدن اثر محدودی بر ظرفیت مسیر دارد. در مقابل, ورودی مستقیم و پرتردد می تواند از زمان پاسخ کوتاه تر بهره بیشتری ببرد. عرض دهانه, محل توقف خودرو و فاصله تجهیزات تشخیص از بوم باید پیش از انتخاب مدل مشخص شوند. نوع بوم نیز اهمیت دارد؛ بازوی کوتاه با جرم کمتر سریع تر کنترل می شود و بازوی بلند نیازمند تنظیم متفاوت فشار و کاهش سرعت در انتهای حرکت است.
در ورودی دارای سقف محدود, استفاده از بوم تاشو ممکن است ضروری باشد و همین مفصل اضافی روی جرم و دینامیک حرکت اثر می گذارد. در مسیر باز نیز بوم مستقیم ساختار ساده تر و استهلاک کمتری دارد. اگر تجهیزات کنترل دسترسی در فاصله مناسبی از راهبند قرار گیرند, فرمان زودتر صادر می شود و بوم قبل از رسیدن خودرو به نقطه توقف می تواند آماده عبور باشد. طراحی مسیر باید میان سرعت مکانیکی, فاصله تشخیص و ایمنی تعادل ایجاد کند. این هماهنگی باعث می شود راهبند هیدرولیکی سریع بدون حرکت ناگهانی یا توقف های غیرضروری در چرخه روزانه کار کند.
- سرعت اسمی را همراه با سیکل کاری واقعی ارزیابی کنید.
- ظرفیت حرارتی یونیت برای فرمان های متوالی بررسی شود.
- زمان صدور مجوز با سرعت حرکت بوم هماهنگ باشد.
- بسته شدن سریع فقط با سنسورهای ایمنی مناسب انجام شود.
- طول و وزن بوم در تنظیم فشار هیدرولیک لحاظ شوند.
ساختار یونیت هیدرولیک بوم و قطعات کنترل حرکت
کیفیت راهبند هیدرولیک سرعت بالا بیشتر از ظاهر کابین به طراحی مدار داخلی وابسته است. پمپ, مخزن روغن, شیرهای برقی, اتصالات, شیلنگ یا لوله, آب بندی ها و عملگر باید در کنار یکدیگر فشار پایدار ایجاد کنند. بوم نیز باید به اندازه کافی سبک و مقاوم باشد تا سیستم بتواند آن را با شتاب مناسب حرکت دهد. اگر جرم بازو بیش از محدوده طراحی باشد, افزایش فشار برای جبران وزن می تواند استهلاک آب بندی ها و حرارت سیستم را بیشتر کند. کیفیت روغن و وضعیت آن نیز اهمیت دارد, زیرا ویسکوزیته نامناسب روی دبی و پاسخ مدار اثر می گذارد. در راهبند سریع, کنترل انتهای کورس حساس تر است و بهتر است حرکت پیش از رسیدن به توقف نهایی نرم شود تا ضربه به محور, اتصالات و کابین کاهش پیدا کند.
پمپ فشار و دبی در مدار سرعت بالا
پمپ قلب یونیت هیدرولیک است و باید حجم مناسبی از روغن را با فشار مورد نیاز به مدار منتقل کند. افزایش دبی معمولاً سرعت حرکت عملگر را بیشتر می کند, اما این افزایش باید با ظرفیت شیرها, لوله ها و سیلندر هماهنگ باشد. اگر مسیر عبور روغن محدود باشد, افت فشار و تولید گرما افزایش پیدا می کند. فشار بیش از حد نیز می تواند بار بیشتری به آب بندی ها و اتصالات وارد کند. به همین دلیل تنظیم سیستم باید بر اساس وزن واقعی بوم و سرعت مورد انتظار انجام شود. استفاده از فشار بالاتر برای جبران یک انتخاب مکانیکی نامناسب, راهکار صحیحی نیست و معمولاً استهلاک اجزا را افزایش می دهد.
در سیکل های سریع, حجم مخزن و شرایط خنک شدن روغن نیز اهمیت دارد. روغن پس از عبور مکرر از پمپ و شیرها گرم می شود و افزایش دما می تواند ویسکوزیته را تغییر دهد. این تغییر روی پاسخ حرکت و کیفیت آب بندی اثر می گذارد. طراحی مناسب باید اجازه دهد دمای سیستم در محدوده قابل قبول باقی بماند. بررسی سطح روغن, نشتی و وضعیت ظاهری سیال در سرویس دوره ای ضروری است. اگر سرعت دستگاه به مرور کاهش پیدا کند یا حرکت در دمای بالا متفاوت شود, مدار هیدرولیک باید از نظر فشار, دبی و وضعیت روغن بررسی شود و نباید مستقیماً خرابی موتور فرض شود.
شیرهای کنترلی و نرم شدن انتهای حرکت
شیرهای برقی جهت جریان را تغییر می دهند و فرمان بالا یا پایین رفتن بوم را اجرا می کنند. کیفیت عملکرد آن ها در راهبند سرعت بالا اهمیت بیشتری دارد, زیرا تأخیر یا گیرکردن شیر می تواند روی زمان پاسخ دستگاه اثر بگذارد. در طراحی های پیشرفته تر, مدار می تواند نزدیک انتهای حرکت دبی را کاهش دهد تا بوم با سرعت کمتر به نقطه توقف برسد. این کاهش سرعت ضربه واردشده به محور و اتصالات را کمتر می کند. تنظیم بیش از حد سریع در انتهای کورس ممکن است باعث صدای ضربه و شل شدن تدریجی اجزا شود. بنابراین سرعت بالا باید در بخش اصلی حرکت حفظ شود و توقف نهایی به شکل کنترل شده انجام گیرد.
شیر اطمینان نیز وظیفه محدودکردن فشار بیش از حد را بر عهده دارد و تنظیم آن باید مطابق طراحی سازنده انجام شود. تغییر غیرضروری فشار برای سریع ترکردن دستگاه می تواند تعادل مدار را بر هم بزند. اگر بوم سنگین شده باشد, ابتدا باید علت افزایش بار بررسی شود؛ ممکن است پروفیل تعویض شده یا تجهیزات جدیدی روی بازو نصب شده باشند. در چنین شرایطی تنظیم دوباره مکانیزم و مدار لازم است. تمیزبودن روغن نیز برای عملکرد شیرها مهم است, زیرا آلودگی می تواند حرکت قطعات داخلی را مختل کند. سرویس مناسب شامل کنترل عملکرد شیرها, اتصالات و نشتی های احتمالی است.
پروفیل بوم و مقاومت مکانیکی در سرعت بالا
بوم در حرکت سریع باید جرم کنترل شده و استحکام کافی داشته باشد. پروفیل آلومینیومی به دلیل وزن پایین و مقاومت مناسب انتخاب رایجی است, اما شکل مقطع و ضخامت آن باید متناسب با طول بازو باشد. بوم بسیار سنگین فشار بیشتری به سیستم هیدرولیک وارد می کند و شتاب گیری و توقف آن انرژی بیشتری می طلبد. در مقابل, پروفیل بیش از حد سبک ممکن است در طول زیاد لرزش یا خمش ایجاد کند. تعادل میان وزن و سختی اهمیت دارد. تجهیزات اضافه مانند چراغ یا حفاظ نیز مرکز جرم را تغییر می دهند و باید پیش از نصب از نظر اثر بر عملکرد مکانیکی بررسی شوند.
محل اتصال بوم به محور باید توان تحمل نیروهای ناشی از شتاب و توقف را داشته باشد. در سیستم های سریع, این نیروها در هر سیکل تکرار می شوند و لقی کوچک می تواند به مرور افزایش پیدا کند. پیچ ها, براکت ها و یاتاقان های محور باید در سرویس های دوره ای کنترل شوند. اگر بوم پس از توقف لرزش طولانی داشته باشد, ممکن است سرعت انتهای کورس یا تنظیم مکانیکی نیاز به اصلاح داشته باشد. نوار هشدار یا روشنایی بوم نیز باید بدون ایجاد وزن نامتناسب نصب شود. کیفیت این بخش ها باعث می شود سرعت بالاتر به قیمت کاهش دوام مکانیکی تمام نشود.
- دبی پمپ را با ظرفیت شیرها و عملگر هماهنگ کنید.
- فشار مدار فقط بر اساس مشخصات فنی تنظیم شود.
- کنترل نرم انتهای کورس برای کاهش ضربه فعال باشد.
- سطح و کیفیت روغن در سرویس دوره ای بررسی شود.
- وزن تجهیزات اضافه شده به بوم در تنظیم سیستم لحاظ شود.
انتخاب مدل و نصب مهندسی راهبند هیدرولیکی سریع
انتخاب راهبند سریع باید از بررسی مسیر و الگوی تردد آغاز شود, زیرا سرعت مناسب بدون جانمایی صحیح تجهیزات نتیجه مطلوبی ایجاد نمی کند. عرض دهانه, طول صف احتمالی, محل تشخیص خودرو, جهت حرکت, محدودیت ارتفاع و مسیر کابل ها باید پیش از انتخاب مدل مشخص شوند. سپس طول بوم و زمان حرکت مورد نیاز تعیین می شوند و یونیت هیدرولیک بر اساس این بار انتخاب می شود. محل نصب کابین باید سطح پایدار و فضای کافی برای بازکردن درپوش و سرویس یونیت داشته باشد. در پروژه های پرتردد, دسترسی به پمپ, مخزن روغن و شیرها اهمیت زیادی دارد. ایمن کمک می تواند در مرحله بررسی فنی, شرایط نصب و تجهیزات کنترلی را هم زمان ارزیابی کند تا سرعت دستگاه با ساختار واقعی ورودی و الزامات ایمنی هماهنگ باشد.
اندازه گیری دهانه و انتخاب طول بوم
عرض مفید عبور باید از محدوده واقعی حرکت خودرو اندازه گیری شود و فضای اشغال شده توسط کابین نیز در محاسبه لحاظ شود. بوم کوتاه تر از نیاز ممکن است بخشی از مسیر را باز بگذارد و بوم طولانی تر وزن و اینرسی بیشتری ایجاد می کند. در راهبند سرعت بالا, اینرسی اهمیت بیشتری دارد, زیرا موتور و مدار هیدرولیک باید بازو را سریع شتاب دهند و سپس بدون ضربه متوقف کنند. طول بوم بنابراین مستقیماً روی تنظیم فشار و زمان حرکت اثر دارد. برای مسیرهای عریض, همیشه افزایش طول بازو بهترین گزینه نیست و گاهی تقسیم مسیر یا استفاده از دو راهبند می تواند کنترل مکانیکی بهتری ایجاد کند.
ارتفاع آزاد نیز باید بررسی شود, به خصوص اگر بوم در فضای سرپوشیده نصب شود. مدل تاشو یا مفصلی می تواند مشکل محدودیت سقف را حل کند, اما جرم و هندسه متفاوتی دارد. محل مفصل باید به گونه ای تعیین شود که بوم در وضعیت باز با سقف یا تأسیسات برخورد نکند. شیب مسیر نیز روی توقف خودرو اثر دارد و نباید باعث شود خودرو بیش از حد به بوم نزدیک شود. اندازه گیری مناسب فقط شامل طول دهانه نیست؛ فاصله سنسورها, محل توقف و فضای سرویس کابین هم بخشی از همان بررسی هستند. این اطلاعات پایه انتخاب دقیق مدل و کاهش اصلاحات بعدی را فراهم می کنند.

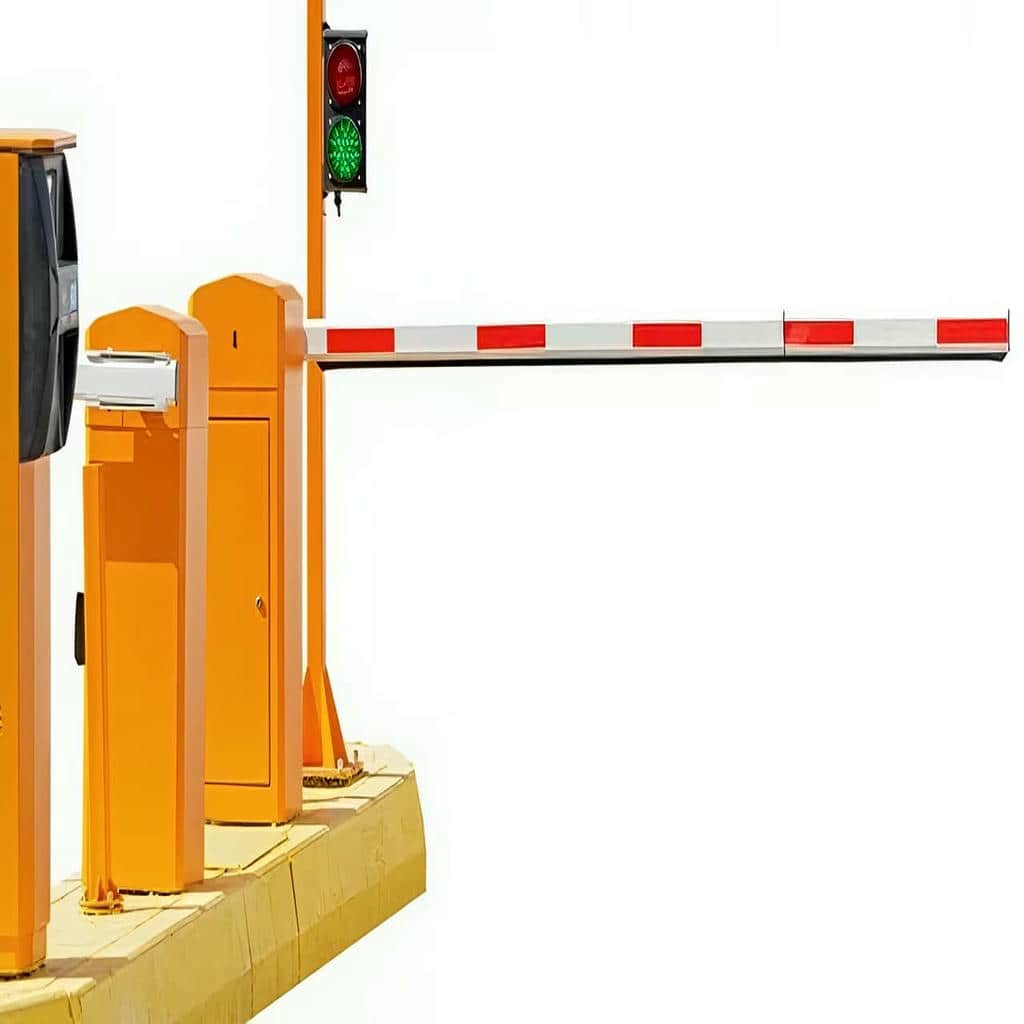

فونداسیون کابل کشی و جانمایی سنسورها
فونداسیون باید کابین را در سطح تراز و ثابت نگه دارد, زیرا شتاب سریع بوم نیروهای تکراری به پایه وارد می کند. صفحه مهار و بولت ها باید متناسب با ساختار کابین نصب شوند و مسیر لوله های برق و فرمان پیش از تکمیل زیرسازی مشخص باشد. کابل های قدرت بهتر است از سیم های سنسور و شبکه جدا شوند تا احتمال نویز کاهش پیدا کند. نقاط ورود کابل به کابین نیز باید در برابر رطوبت محافظت شوند. اجرای منظم زیرساخت علاوه بر افزایش دوام, عیب یابی آینده را ساده تر می کند. تکنسین باید بتواند بدون بازکردن مسیرهای نامشخص, ارتباط میان برد, سنسورها و تجهیزات کنترل دسترسی را دنبال کند.
جانمایی لوپ دتکتور در راهبند سرعت بالا اهمیت ویژه ای دارد. یک لوپ می تواند رسیدن خودرو را اعلام کند و لوپ دیگر عبور کامل را تشخیص دهد. فتوسل نیز باید به شکلی نصب شود که بدنه خودرو را در مسیر بوم تشخیص دهد. فاصله سنسورها باید با سرعت حرکت خودرو و زمان واکنش راهبند هماهنگ باشد. اگر لوپ بیش از حد نزدیک به بوم باشد, فرصت کافی برای بازشدن کامل وجود ندارد و اگر بسیار دور باشد, ممکن است راهبند زودتر از نیاز باز بماند. تست واقعی با چند نوع خودرو بهترین روش برای تنظیم نهایی موقعیت و حساسیت سنسورها است.
تست فشار حرکت و ایمنی پس از نصب
تست نهایی باید مرحله ای انجام شود. ابتدا سطح روغن, اتصالات و عدم نشتی بررسی می شوند و سپس حرکت بوم بدون اتصال کامل به سامانه کنترل دسترسی آزمایش می شود. فشار کاری, سرعت بالا رفتن و پایین آمدن و رفتار بوم نزدیک انتهای کورس باید کنترل شوند. پس از تأیید بخش هیدرولیک, فتوسل و لوپ دتکتور جداگانه آزمایش می شوند. در نهایت فرمان کارت خوان, پلاک خوان یا شستی به سیستم اضافه می شود. این ترتیب باعث می شود در صورت بروز خطا, منبع آن سریع تر مشخص شود و از تغییر هم زمان چند تنظیم جلوگیری گردد.
از خطاهای رایج می توان به فشار بیش از حد, کمبود روغن, نشتی اتصالات, تنظیم نامناسب کاهش سرعت و جانمایی ضعیف سنسورها اشاره کرد. حرکت ضربه ای در انتهای کورس معمولاً نشانه ای است که باید جدی گرفته شود, زیرا تکرار آن می تواند به محور و اتصالات بوم آسیب بزند. افزایش دمای غیرعادی نیز ممکن است از سیکل کاری سنگین, گرفتگی مسیر یا تنظیم نادرست مدار ناشی شود. ثبت فشار و تنظیمات اولیه برای سرویس آینده مفید است. عیب یابی باید بر اساس مشاهده, اندازه گیری و تست مرحله ای انجام شود تا قطعات سالم به شکل غیرضروری تعویض نشوند.
- دهانه و طول بوم پیش از انتخاب یونیت اندازه گیری شوند.
- فونداسیون تراز و مسیر کابل ها پیش از نصب آماده باشد.
- موقعیت لوپ با زمان بازشدن راهبند هماهنگ شود.
- فشار و سرعت انتهای کورس در تست تحویل کنترل شوند.
- تنظیمات اولیه برای تعمیر و سرویس آینده ثبت شوند.
قیمت سفارش نگهداری و خدمات ایمن کمک
قیمت راهبند هیدرولیک سرعت بالا به مجموعه مشخصات هیدرولیکی, مکانیکی و کنترلی وابسته است و مقایسه دو مدل بدون یکسان کردن این مشخصات نتیجه دقیقی ایجاد نمی کند. ظرفیت پمپ, حجم مخزن, کیفیت شیرها, ساختار عملگر, طول بوم, نوع پروفیل, برد کنترل و سنسورهای ایمنی هرکدام روی سطح سفارش اثر دارند. سرعت بیشتر نیز ممکن است به کنترل دقیق تر انتهای کورس یا تجهیزات مناسب تر برای مدیریت حرارت نیاز داشته باشد. شرایط نصب مانند فونداسیون, کابل کشی, تعداد لوپ ها و اتصال به سامانه کنترل دسترسی نیز بخشی از پروژه هستند. بهتر است پیش از استعلام, تردد, دهانه و نوع فرمان مشخص شوند تا پیشنهاد فنی قابل مقایسه باشد و هزینه با عملکرد واقعی سیستم ارتباط مستقیم داشته باشد.
عوامل فنی مؤثر بر قیمت سیستم هیدرولیکی
یونیت هیدرولیک مهم ترین بخش در تعیین سطح فنی دستگاه است. نوع پمپ, ظرفیت موتور, کیفیت مخزن, شیرها, اتصالات و تجهیزات کنترل فشار می توانند میان مدل ها تفاوت ایجاد کنند. بوم نیز عامل مهمی است, زیرا طول و وزن آن نیاز هیدرولیکی را تغییر می دهند. مدل دارای بوم تاشو, روشنایی یا تجهیزات حفاظتی ساختار متفاوتی نسبت به بوم ساده دارد. سرعت مورد انتظار و ظرفیت سیکل کاری نیز باید در مقایسه لحاظ شوند. دستگاهی که برای تردد مداوم طراحی شده ممکن است از نظر سیستم خنک کاری یا اجزای داخلی با مدل سبک تر تفاوت داشته باشد.
تجهیزات کنترلی و ایمنی بخش دیگری از هزینه را شکل می دهند. لوپ دتکتور, فتوسل, کنترلر دسترسی, کارت خوان یا پلاک خوان بسته به پروژه به سیستم اضافه می شوند. شرایط فونداسیون و مسیر کابل ها نیز باید مشخص باشد, زیرا آماده سازی زیرساخت می تواند دامنه اجرا را تغییر دهد. برای مقایسه پیشنهادها بهتر است فهرست قطعات و خدمات هر گزینه روشن باشد. کاهش هزینه با حذف سنسور ایمنی یا انتخاب یونیت ضعیف تر ممکن است در ابتدا جذاب باشد, اما می تواند در بهره برداری پرتردد مشکلات بیشتری ایجاد کند. انتخاب اقتصادی باید بر اساس هزینه و دوام در کنار یکدیگر انجام شود.
مراحل سفارش حرفه ای راهبند سرعت بالا
سفارش بهتر است با ثبت اطلاعات فنی مسیر شروع شود. عرض دهانه, طول بوم مورد نیاز, تعداد خودروها, تراکم تردد, نوع فرمان و محدودیت های نصب باید مشخص شوند. سپس سرعت مناسب انتخاب می شود و یونیت هیدرولیک بر اساس این شرایط تعیین می گردد. در ادامه فتوسل, لوپ دتکتور و تجهیزات کنترل دسترسی انتخاب می شوند و مسیر کابل ها مشخص می گردد. اگر محل دارای سقف محدود باشد, بوم تاشو نیز در طراحی لحاظ می شود. این ترتیب باعث می شود هر قطعه بر اساس نیاز واقعی پروژه انتخاب شود و دستگاه پس از نصب برای جبران اشتباهات اولیه نیاز به تنظیمات افراطی نداشته باشد.
در مرحله نهایی, نحوه تست و تحویل باید مشخص باشد. فشار سیستم, سرعت حرکت, کاهش سرعت انتهای کورس, عملکرد سنسورها و فرمان اضطراری باید آزمایش شوند. ایمن کمک می تواند این موارد را همراه با وضعیت زیرساخت بررسی کند تا یونیت, بوم و مدار فرمان به عنوان یک مجموعه هماهنگ انتخاب شوند. همچنین بهتر است مسئول بهره برداری با روش خلاص کردن دستی, قطع ایمن دستگاه و نشانه های اولیه افت فشار یا نشتی آشنا شود. ثبت مشخصات روغن, تنظیمات و قطعات نصب شده نیز باعث می شود سرویس های بعدی با اطلاعات دقیق تری انجام شوند.
نگهداری روغن آب بندی و قطعات هیدرولیک
نگهداری راهبند هیدرولیک باید شامل بررسی سطح و وضعیت روغن, اتصالات, شیلنگ ها یا لوله ها و نقاط آب بندی باشد. نشتی کوچک ممکن است در ابتدا فقط به صورت رطوبت اطراف اتصال دیده شود, اما ادامه آن می تواند فشار سیستم را کاهش دهد و حرکت بوم را کند کند. کیفیت روغن نیز باید مناسب باقی بماند و وجود آلودگی یا تغییر غیرعادی ظاهر آن نیاز به بررسی دارد. صدای متفاوت پمپ, افزایش دما یا ناپایداری سرعت نیز می تواند نشانه تغییر شرایط مدار باشد. سرویس پیشگیرانه کمک می کند این مشکلات پیش از توقف کامل دستگاه شناسایی شوند.
بخش مکانیکی نیز باید هم زمان کنترل شود. اتصال بوم, محور, پیچ های پایه و عملکرد سنسورها روی فشار کاری سیستم اثر دارند. اگر بوم به دلیل آسیب یا تغییر تجهیزات سنگین تر شود, مدار ممکن است برای حرکت آن فشار بیشتری مصرف کند. بهتر است به جای افزایش مستقیم فشار, علت افزایش بار بررسی شود. نگهداری مناسب شامل تمیزکردن کابین, کنترل تهویه و آزمایش فرمان های ایمنی نیز هست. ثبت زمان سرویس و تغییرات انجام شده به تکنسین کمک می کند روند افت عملکرد را تشخیص دهد. این رویکرد عمر یونیت و قطعات مکانیکی را افزایش می دهد و احتمال توقف ناگهانی مسیر را کاهش می دهد.
- قیمت را همراه با مشخصات کامل یونیت هیدرولیک مقایسه کنید.
- سرعت و ظرفیت سیکل کاری در سفارش به صورت شفاف مشخص شوند.
- تجهیزات ایمنی بخشی از طراحی اصلی سیستم باشند.
- سطح روغن و نشتی ها در سرویس دوره ای کنترل شوند.
- تنظیم فشار بدون بررسی علت افزایش بار تغییر نکند.
عرض دهانه, طول بوم, حجم تردد, تراکم عبور خودروها, نوع کنترل دسترسی و محدودیت های نصب باید مشخص شوند. همچنین بهتر است معلوم باشد سیستم به چه سرعتی نیاز دارد و آیا مسیر سقف محدود یا شیب خاصی دارد. این اطلاعات برای انتخاب پمپ, فشار کاری, بوم و تجهیزات ایمنی ضروری هستند. هرچه شرایط واقعی ورودی دقیق تر ثبت شوند, احتمال انتخاب یونیت نامتناسب یا نیاز به تغییرات گسترده پس از نصب کمتر خواهد شد.
قیمت به نوع یونیت هیدرولیک, ظرفیت پمپ, ساختار عملگر, طول و جنس بوم, برد کنترل و تجهیزات ایمنی وابسته است. سرعت حرکت و سیکل کاری نیز روی سطح قطعات مورد نیاز اثر دارند. لوپ دتکتور, فتوسل و سیستم کنترل دسترسی می توانند دامنه سفارش را تغییر دهند. شرایط فونداسیون و کابل کشی نیز باید جداگانه بررسی شوند. برای مقایسه فنی, بهتر است پیشنهادها بر اساس تجهیزات و خدمات مشابه ارزیابی شوند تا تفاوت واقعی میان مدل ها مشخص باشد.
روغن در سیکل های متوالی انرژی حرارتی دریافت می کند و افزایش بیش از حد دما می تواند ویسکوزیته آن را تغییر دهد. تغییر ویسکوزیته روی دبی, پاسخ شیرها و کیفیت آب بندی ها اثر می گذارد. اگر یونیت برای کارکرد پرتردد ظرفیت کافی نداشته باشد, این مسئله می تواند به کاهش پایداری سرعت منجر شود. حجم مخزن, طراحی مدار و شرایط تهویه در کنترل حرارت مؤثر هستند. بررسی دمای غیرعادی یکی از بخش های مهم عیب یابی راهبند هیدرولیکی محسوب می شود.
لوپ دتکتور حضور خودرو را در محدوده مشخص تشخیص می دهد و اطلاعات آن برای زمان بندی باز و بسته شدن بوم استفاده می شود. در سیستم سریع, این سنسور اهمیت بیشتری دارد زیرا زمان واکنش کوتاه تر است. می توان از لوپ برای اعلام رسیدن خودرو یا تأیید عبور کامل استفاده کرد. محل نصب و حساسیت آن باید با طول خودرو و سرعت حرکت هماهنگ شوند. ترکیب لوپ با فتوسل, لایه ایمنی دقیق تری ایجاد می کند و احتمال حرکت بوم در زمان نامناسب را کاهش می دهد.
انتخاب طول بوم باید بر اساس عرض مفید مسیر انجام شود. بوم کوتاه جرم و اینرسی کمتری دارد و معمولاً برای حرکت سریع تر مناسب تر است, در حالی که بازوی بلند به کنترل دقیق تر شتاب و توقف نیاز دارد. فشار و دبی یونیت باید با وزن واقعی بوم هماهنگ شوند. استفاده از بومی طولانی تر از نیاز می تواند بار سیستم را افزایش دهد. بنابراین بهتر است طول بازو قبل از سفارش اندازه گیری شود و سپس مدل هیدرولیکی متناسب با همان بار انتخاب گردد.
کاهش سرعت, صدای غیرعادی پمپ, نشتی روغن, افزایش دمای یونیت, حرکت ضربه ای یا ناپایداری بوم از نشانه هایی هستند که باید بررسی شوند. علت ممکن است از کمبود روغن, تنظیم فشار, شیر کنترلی یا بخش مکانیکی باشد. بهتر است عیب یابی مرحله ای انجام شود و ابتدا وضعیت مدار و بار بوم بررسی گردد. افزایش فشار بدون تشخیص علت می تواند آسیب بیشتری ایجاد کند. تعمیر صحیح باید بر پایه اندازه گیری فشار, بررسی نشتی و تست عملکرد اجزای اصلی انجام شود.
جمع بندی
راهبند هیدرولیک سرعت بالا زمانی عملکرد قابل اعتماد ایجاد می کند که پمپ, فشار مدار, شیرهای کنترلی, بوم و سنسورهای ایمنی بر اساس تردد واقعی انتخاب شده باشند. تفاوت 14 طرح را می توان در سرعت حرکت, طول بازو, نوع کنترل انتهای کورس, ظرفیت سیکل کاری و روش اتصال به کنترل دسترسی مشاهده کرد. فونداسیون تراز, کابل کشی اصولی, جانمایی لوپ دتکتور و تنظیم صحیح فشار نیز به اندازه کیفیت یونیت اهمیت دارند, زیرا اجرای نامناسب می تواند مزیت سرعت بالاتر را کاهش دهد. نگهداری روغن, کنترل نشتی, بررسی اتصالات و تست فتوسل باعث می شود سیستم با استهلاک کمتر کار کند و هماهگی میان بخش هیدرولیک و مدار فرمان حفظ شود. ایمن کمک می تواند برای انتخاب مدل, تعیین طول بوم, بررسی تجهیزات ایمنی و برنامه نصب مشاوره فنی ارائه دهد. برای سفارش حرفه ای یا استعلام قیمت روز, بهتر است عرض دهانه, حجم تردد, سرعت مورد انتظار و نوع فرمان از ابتدا مشخص شوند تا پیشنهاد نهایی بر پایه عملکرد واقعی پروژه آماده شود.
