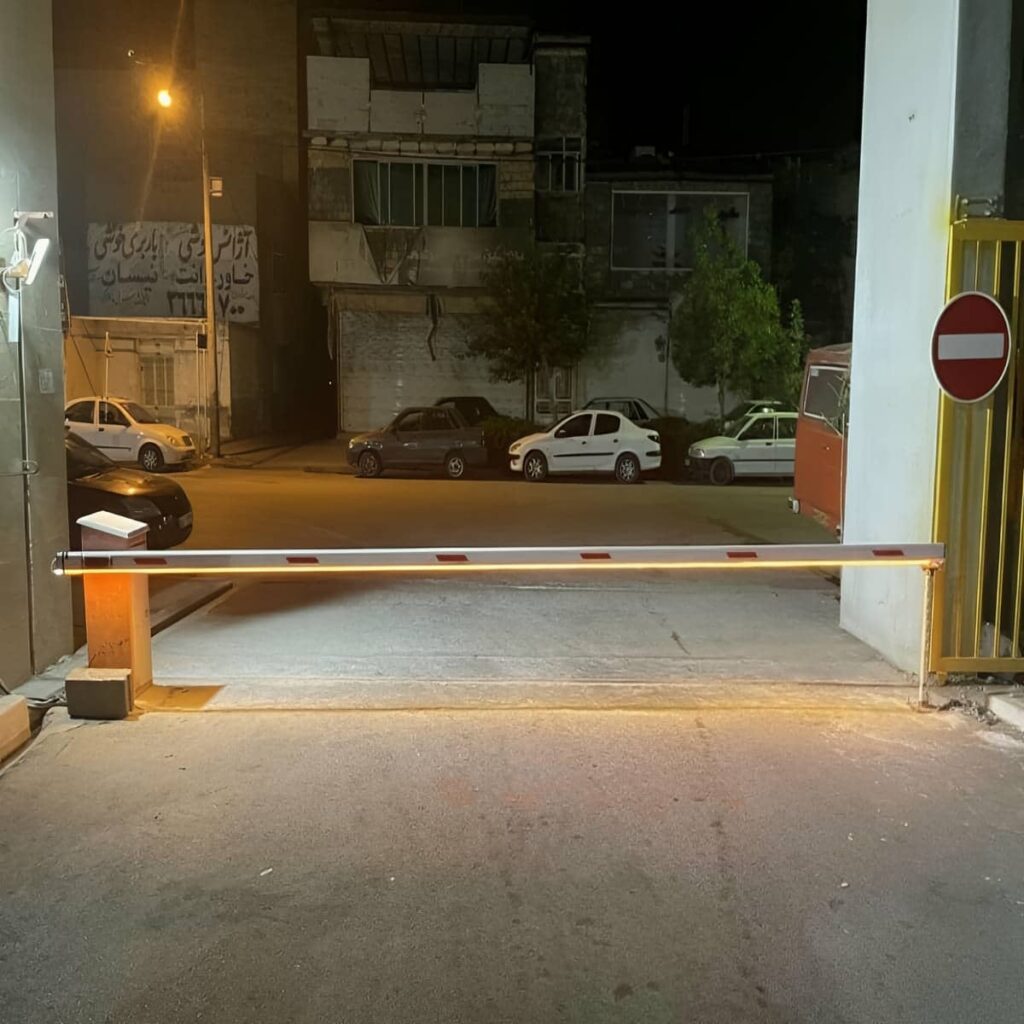

8 طرح راهبند بازویی LED دار شبانه
8 طرح راهبند بازویی LED دار شبانه با ترکیب بوم روشن, ماژول LED و بدنه مقاوم طراحی می شوند تا مسیر عبور خودرو در نور کم واضح تر دیده شود و کنترل ورودی با ایمنی بیشتری انجام گیرد. تفاوت این طرح ها فقط به شکل نورپردازی محدود نیست؛ نوع بوم, نحوه جانمایی چراغ ها, جنس پروفیل, منبع تغذیه, کنترلر, سرعت حرکت و شیوه حفاظت سیم کشی مستقیماً بر دوام و پایدارری عملکرد اثر می گذارند. در یک راهبند بازویی LED دار, چراغ ها باید همراه حرکت مداوم بوم بدون کشیدگی کابل یا قطع اتصال کار کنند و در عین حال شدت و الگوی نور برای راننده قابل تشخیص باشد. انتخاب مدل نامتناسب با تردد, استفاده از بوم سنگین یا اجرای ضعیف کابل LED می تواند خرابی زودهنگام, خاموش شدن بخشی از نور یا افزایش فشار بر موتور و فنر بالانس را به دنبال داشته باشد. ظاهر کابین, رنگ بوم, نوار شبرنگ, فلاشر و نحوه توزیع نور نیز در طراحی شبانه اهمیت دارند, اما باید در کنار ظرفیت موتور, کیفیت گیربکس و شرایط نصب بررسی شوند. هزینه راهبند بازویی LED دار به مدل, متریال, طول بوم, تجهیزات ایمنی, کنترل دسترسی و جزئیات اجرا وابسته است. ایمن کمک می تواند برای بررسی فنی طرح, تطبیق آن با محل استفاده و آماده سازی سفارش حرفه ای به انتخابی متناسب با نیاز واقعی پروژه کمک کند.
| موضوع فنی | توضیح اثر در عملکرد | نکته انتخاب |
|---|---|---|
| نوع نورپردازی بوم | چیدمان LED روی بوم مشخص می کند نور در شب تا چه اندازه پیوسته, قابل تشخیص و هماهنگ با حرکت راهبند دیده شود. | مدلی را انتخاب کنید که نورپردازی آن در تمام طول مفید بوم قابل مشاهده باشد. |
| جنس بوم | پروفیل آلومینیومی سبک می تواند وزن بازو را کنترل کند و فشار کمتری به موتور, گیربکس و فنر بالانس وارد سازد. | وزن نهایی بوم را همراه با LED, کاور و تجهیزات نصب شده بررسی کنید. |
| مسیر سیم کشی LED | عبور اصولی کابل داخل بوم از کشیدگی, له شدگی و قطع اتصال در چرخه های مداوم باز و بسته شدن جلوگیری می کند. | مسیر کابل باید بدون تماس نامناسب با محور و قطعات متحرک اجرا شود. |
| منبع تغذیه | منبع تغذیه متناسب باعث می شود ماژول LED با ولتاژ پایدار کار کند و نوسان عملکرد نور کاهش یابد. | ظرفیت منبع تغذیه را متناسب با طول و تعداد ماژول های LED در نظر بگیرید. |
| کنترلر نور | کنترلر می تواند روشنایی ثابت یا الگوی هشدار را با وضعیت باز و بسته شدن راهبند هماهنگ کند. | پیش از سفارش مشخص کنید نور ثابت, چشمک زن یا وابسته به وضعیت بوم نیاز است. |
| تجهیزات ایمنی | فتوسل, لوپ دتکتور و فلاشر در کنار LED می توانند تشخیص وضعیت مسیر و حضور خودرو را کامل تر کنند. | نورپردازی بوم را جایگزین سنسور تشخیص مانع در نظر نگیرید. |
| بدنه و پوشش | کابین فلزی با پوشش مقاوم از موتور, برد کنترل و اتصالات الکتریکی در شرایط محیطی محافظت می کند. | کیفیت پوشش و آب بندی را همراه با امکان سرویس داخلی کابین ارزیابی کنید. |
| سرعت حرکت | سرعت بوم بر زمان دیده شدن الگوی LED و همچنین بار دینامیکی واردشده به مجموعه مکانیکی اثر می گذارد. | سرعت را متناسب با طول بوم, تردد و ظرفیت موتور انتخاب کنید. |
| نگهداری | بازدید دوره ای اتصالات LED, کابل, فنر, محور و سنسورها از تبدیل ایرادهای کوچک به توقف کامل دستگاه جلوگیری می کند. | مدلی را انتخاب کنید که دسترسی به قطعات نورپردازی و بخش مکانیکی آن ساده باشد. |
اطلاعات تماس
کاربرد 8 طرح راهبند بازویی LED دار در کنترل تردد شبانه
نورپردازی روی بوم راهبند زمانی بیشترین اثر را دارد که به عنوان بخشی از سیستم کنترل تردد طراحی شود, نه یک تزئین جداگانه. در مسیرهای کم نور, راننده باید موقعیت بوم را از فاصله مناسب تشخیص دهد و تغییر وضعیت آن نیز قابل فهم باشد. به همین دلیل طرح های LED دار می توانند از نور ثابت ساده تا نور هماهنگ با فرمان باز و بسته شدن متفاوت باشند. نوع مجتمع, عرض ورودی, سطح روشنایی محیط, سرعت نزدیک شدن خودرو و ساعات پرتردد مشخص می کنند کدام طرح کاربردی تر است. در ورودی های سرپوشیده ممکن است شدت نور متوسط کافی باشد, اما در محوطه باز, تضاد رنگ و امتداد نور روی بوم اهمیت بیشتری پیدا می کند. طراحی درست باعث می شود ظاهر مدرن راهبند در کنار عملکرد مکانیکی و ایمنی قرار گیرد و نگهداری نورپردازی نیز بدون ایجاد پیچیدگی غیرضروری انجام شود.

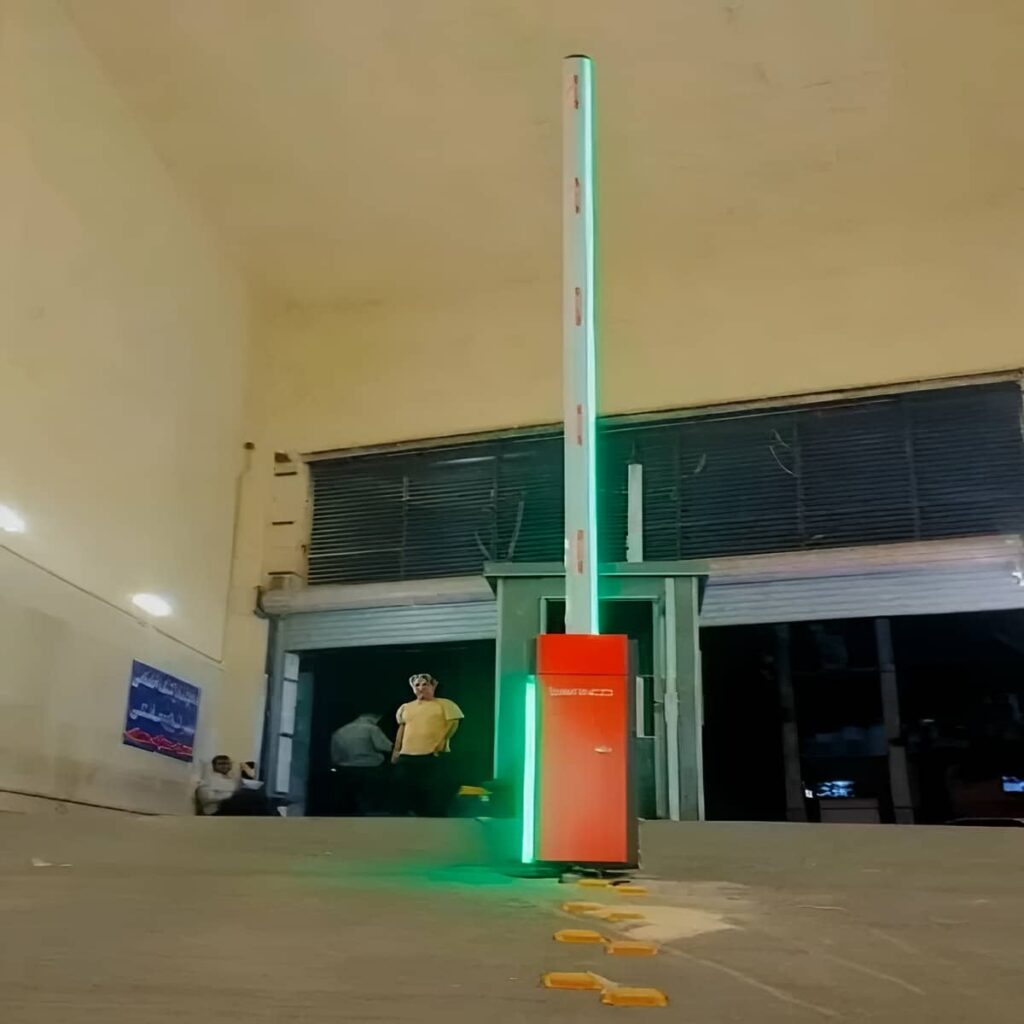

طرح های 1 و 2 با نور خطی ثابت برای ورودی های ساده
طرح اول می تواند از نوار LED پیوسته در یک سمت بوم استفاده کند تا مرز فیزیکی راهبند در محیط تاریک واضح تر دیده شود. این ساختار برای ورودی هایی مناسب است که هدف اصلی, افزایش دید بوم و نمایش موقعیت بسته آن است. طرح دوم نور را در دو سمت یا دو لبه بوم توزیع می کند تا خودروهایی که از زاویه متفاوت به ورودی نزدیک می شوند دید بهتری داشته باشند. در هر دو مدل, کیفیت کاور محافظ, مسیر کابل و اتصال بین بوم و کابین اهمیت زیادی دارد, زیرا تکرار حرکت می تواند به سیم کشی ضعیف فشار وارد کند.
نور ثابت از نظر کنترل الکتریکی ساختار ساده تری دارد و معمولاً نیاز کمتری به منطق فرمان پیچیده ایجاد می کند. با این حال باید مشخص باشد چراغ ها در چه شرایطی روشن می مانند و تغذیه آنها از کدام مدار تأمین می شود. اگر LED به صورت دائمی فعال باشد, انتخاب ماژول و منبع تغذیه مناسب برای کار طولانی اهمیت بیشتری پیدا می کند. همچنین نور نباید آن قدر شدید یا نامتمرکز باشد که در زاویه مستقیم باعث آزار دید راننده شود. در اجرای حرفه ای, شدت نور, رنگ, طول بوم و روشنایی محیط به صورت یک مجموعه بررسی می شوند تا نتیجه هم کاربردی و هم ظاهری متعادل باشد.
طرح های 3 و 4 با نور هشدار هماهنگ با حرکت بوم
در طرح سوم, LED می تواند هنگام شروع حرکت بوم تغییر وضعیت دهد تا راننده از باز یا بسته شدن راهبند مطلع شود. برای مثال, کنترلر نور می تواند در حالت توقف یک الگوی ثابت و هنگام حرکت یک الگوی هشدار ایجاد کند. طرح چهارم همین منطق را با فلاشر کابین یا چراغ جانبی هماهنگ می کند تا هشدار بصری در دو نقطه قابل مشاهده باشد. اجرای چنین طرحی نیازمند بررسی خروجی های برد فرمان و نحوه ایزوله کردن مدار LED است تا اتصال تجهیزات جانبی باعث ایجاد بار نامناسب روی کنترلر اصلی نشود.
مزیت این گروه آن است که نور فقط حضور فیزیکی بوم را نشان نمی دهد, بلکه اطلاعاتی درباره وضعیت حرکتی آن نیز منتقل می کند. این موضوع در ورودی هایی که خودرو پس از دریافت فرمان به سرعت حرکت می کند مفید است. با این حال, چراغ هشدار نباید جای فتوسل یا لوپ دتکتور را بگیرد, زیرا LED حضور مانع را تشخیص نمی دهد. هماهنگی صحیح میان کنترلر, سنسورها و نور باعث می شود بوم ابتدا از نظر ایمنی اجازه حرکت داشته باشد و سپس وضعیت خود را به راننده نمایش دهد. تست سناریوهای ورود, توقف خودرو و بسته شدن راهبند پس از نصب برای اطمینان از این منطق ضروری است.
طرح های 5 تا 8 برای ورودی های هوشمند و ظاهر مدرن
طرح پنجم می تواند نور را به چند ناحیه مستقل روی بوم تقسیم کند تا الگوی روشنایی منظم تری ایجاد شود. طرح ششم از ترکیب نوار شبرنگ و LED بهره می برد تا حتی در شرایطی که نور فعال نیست, بازتاب نور چراغ خودرو به تشخیص بوم کمک کند. طرح هفتم برای راهبند متصل به سامانه کنترل دسترسی طراحی می شود و می تواند وضعیت مجاز یا غیرمجاز بودن عبور را از طریق فرمان کنترلی نمایش دهد. طرح هشتم نیز ساختار یکپارچه تری دارد که نور بوم, فلاشر, سنسور و وضعیت کنترلر در آن براساس سناریوی تعریف شده با هم کار می کنند.
در طرح های هوشمند باید از پیچیده کردن غیرضروری مدار پرهیز شود. هر قابلیت اضافه باید کاربرد مشخص داشته باشد و امکان تعمیر آن نیز در نظر گرفته شود. برای نمونه, اگر چند ناحیه LED مستقل استفاده شود, بهتر است دسترسی به اتصالات هر بخش بدون باز کردن کامل بوم ممکن باشد. در مدل های متصل به کنترل دسترسی, خروجی فرمان باید با مشخصات الکتریکی برد راهبند سازگار باشد. استفاده از رله یا واسط مناسب در برخی طراحی ها می تواند بخش نور را از مدار اصلی جدا کند. ایمن کمک می تواند هنگام سفارش, نیاز واقعی نورپردازی را با نوع کنترل تردد تطبیق دهد تا طرح نهایی فقط از نظر ظاهری متفاوت نباشد و منطق اجرایی مشخصی داشته باشد.
- برای محیط کم نور, امتداد قابل مشاهده LED روی طول بوم را بررسی کنید.
- نور هشدار را با وضعیت واقعی حرکت راهبند هماهنگ کنید.
- برای افزایش دید غیرفعال, نوار شبرنگ را در کنار LED در نظر بگیرید.
- نورپردازی را جایگزین فتوسل یا لوپ دتکتور نکنید.
- در طرح هوشمند, هر فرمان نور باید دلیل عملکردی مشخص داشته باشد.
ساختار فنی LED و بوم چگونه دوام راهبند شبانه را تعیین می کند
دوام راهبند بازویی LED دار حاصل هماهنگی مکانیزم متحرک با اجزای الکتریکی نصب شده روی بوم است. در راهبند معمولی, بوم عمدتاً یک عضو مکانیکی محسوب می شود, اما با اضافه شدن LED, سیم کشی, کانکتور, کاور و منبع تغذیه نیز وارد چرخه حرکت می شوند. هر بار باز و بسته شدن می تواند به نقطه عبور کابل و محل اتصال نیرو وارد کند؛ بنابراین طراحی مسیر کابل از انتخاب خود نوار LED مهم تر می شود. جنس پروفیل باید علاوه بر تحمل بار مکانیکی, امکان نصب محافظ چراغ را فراهم کند و وزن تجهیزات نورپردازی نیز در تنظیم فنر بالانس لحاظ شود. در طرف دیگر, منبع تغذیه باید خروجی پایدار ارائه دهد و کنترلر نور بدون ایجاد اختلال در برد اصلی راهبند کار کند. توجه به این ارتباط ها باعث می شود زیبایی نور شبانه به کاهش عمر مکانیکی دستگاه منجر نشود.
پروفیل بوم و کاور LED باید هم سبک و هم قابل سرویس باشند
پروفیل آلومینیومی به دلیل نسبت مناسب وزن به استحکام برای بسیاری از بوم های راهبند کاربرد دارد و می توان مسیر مشخصی برای نصب نوار LED یا ماژول نور در آن در نظر گرفت. کاور روی LED باید از چراغ ها در برابر تماس, گردوغبار و ضربه های عادی محافظت کند, ولی در عین حال مانع دفع حرارت نشود. اگر کاور به گونه ای نصب شود که برای تعویض یک بخش کوچک نیاز به باز کردن کامل بوم باشد, زمان تعمیر افزایش پیدا می کند. ساختار ماژولار می تواند سرویس را ساده تر کند و امکان تعویض قسمت معیوب را بدون دستکاری کل سیستم فراهم سازد.
اضافه شدن چراغ, کاور و سیم به بوم وزن آن را افزایش می دهد و این تغییر باید در تنظیم فنر بالانس در نظر گرفته شود. در بوم های بلند, حتی افزایش وزن محدود در فاصله دور از محور می تواند گشتاور بیشتری ایجاد کند. اگر فنر براساس بوم خالی تنظیم شده باشد, موتور ممکن است در یک جهت حرکت بار بیشتری تحمل کند. به همین دلیل پس از تکمیل نورپردازی, تست بالانس در حالت خلاص و سپس عملکرد موتوری اهمیت دارد. بوم باید بدون حرکت ناگهانی رفتار متعادلی داشته باشد و در انتهای مسیر نیز توقف کنترل شده انجام شود. این بررسی ساده می تواند از فشار مداوم و پنهان روی گیربکس جلوگیری کند.
منبع تغذیه و کنترلر نور باید با طول LED هماهنگ شوند
ماژول LED برای عملکرد پایدار به تغذیه متناسب نیاز دارد و انتخاب ظرفیت منبع باید براساس طول مدار, نوع چراغ و شرایط کار انجام شود. استفاده از منبع ضعیف می تواند افت روشنایی, ناپایداری یا گرم شدن بیش از حد ایجاد کند. در مقابل, انتخاب منبع تغذیه مناسب همراه با کابل با سطح مقطع کافی باعث می شود افت ولتاژ در مسیر کنترل شود. محل نصب منبع نیز اهمیت دارد؛ داخل کابین باید فضای مناسب برای گردش هوا, دسترسی سرویس و فاصله از نقاطی که احتمال ورود آب یا تماس مکانیکی دارند فراهم باشد.
اگر نور راهبند براساس وضعیت بوم تغییر می کند, کنترلر LED باید سیگنال لازم را از برد اصلی یا یک واسط دریافت کند. این ارتباط باید براساس نوع خروجی برد طراحی شود و اتصال مستقیم بدون بررسی مشخصات الکتریکی می تواند به مدار آسیب بزند. استفاده از خروجی رله ای یا ماژول واسط در طراحی های مناسب, مدار نور را از بخش فرمان جدا می کند و عیب یابی را نیز ساده تر می سازد. همچنین بهتر است مدار LED فیوز یا حفاظت متناسب داشته باشد تا خرابی یک ماژول باعث اختلال گسترده در سامانه نشود. تقسیم منطقی مدار به بخش های قابل تست, زمان تعمیر را در آینده کاهش می دهد.
کابل کشی متحرک مهم ترین نقطه در دوام نور بوم است
کابلی که از کابین به بوم متحرک می رود باید در هر سیکل حرکت بدون کشش اضافی خم شود. اگر طول آزاد کابل کم باشد, اتصال ها به مرور تحت تنش قرار می گیرند و اگر بیش از حد آزاد باشد, احتمال تماس با محور یا قطعات متحرک افزایش می یابد. استفاده از مسیر هدایت شده, روکش مناسب و نقطه مهار درست باعث می شود نیرو مستقیماً به کانکتور منتقل نشود. محل خروج کابل از بدنه نیز باید فاقد لبه تیز باشد تا روکش آن در اثر حرکت تدریجی بریده نشود.
در سرویس دوره ای باید کابل متحرک از نظر ساییدگی, تغییر رنگ, ترک روکش یا شل شدن کانکتور بررسی شود. خاموش و روشن شدن متناوب LED هنگام حرکت بوم معمولاً می تواند نشانه ای از ایراد اتصال یا کابل باشد و بهتر است پیش از قطع کامل بررسی شود. استفاده از کانکتورهای قابل دسترسی نیز عیب یابی را ساده می کند, زیرا تکنسین می تواند بخش بوم را از منبع و کنترلر جداگانه تست کند. نگهداری صحیح در این قسمت اهمیت زیادی دارد؛ چون ممکن است خود LED سالم باشد اما مسیر انتقال برق به دلیل حرکت مکانیکی دچار مشکل شده باشد.
- وزن چراغ و کاور را در تنظیم فنر بالانس لحاظ کنید.
- کاور LED را به گونه ای انتخاب کنید که تعویض ماژول دشوار نباشد.
- منبع تغذیه را براساس بار واقعی چراغ ها انتخاب کنید.
- برای کابل متحرک, شعاع خم و طول آزاد مناسب در نظر بگیرید.
- مدار نور را تا حد امکان به بخش های قابل تست تقسیم کنید.
انتخاب و نصب راهبند بازویی LED دار با توجه به نور و تردد
انتخاب مدل مناسب قبل از هر چیز به شرایط واقعی محل نصب وابسته است. شدت نور محیط, عرض مسیر, زاویه دید راننده, طول بوم, تعداد سیکل روزانه و روش کنترل ورود باید پیش از سفارش مشخص شوند. در محیطی که روشنایی عمومی کافی دارد, یک طرح LED ساده می تواند برای مشخص کردن مرز بوم مناسب باشد, اما در ورودی تاریک ممکن است توزیع نور گسترده تر و ترکیب آن با فلاشر نتیجه بهتری ایجاد کند. همچنین محل توقف خودرو باید به گونه ای باشد که راننده بوم را بدون تغییر زاویه شدید دید مشاهده کند. فونداسیون, مسیر برق, کابل سنسورها و شرایط عبور سیم LED نیز باید از ابتدا طراحی شوند. نصب راهبند بدون توجه به این موارد ممکن است از نظر مکانیکی درست باشد ولی نورپردازی آن در عمل دید کافی ایجاد نکند یا نگهداری مدار روشنایی دشوار شود.
انتخاب طرح نور باید از زاویه دید راننده بررسی شود
اولین معیار در انتخاب طرح LED تعداد چراغ ها نیست, بلکه نحوه دیده شدن بوم از مسیر نزدیک شدن خودرو است. اگر ورودی دارای پیچ یا شیب باشد, راننده ممکن است بوم را از زاویه ای متفاوت نسبت به مسیر مستقیم ببیند. در چنین شرایطی نور یک طرفه شاید از بخشی از مسیر کمتر قابل مشاهده باشد و استفاده از چیدمان دوطرفه منطقی تر شود. ارتفاع نصب بوم نیز باید متناسب با خودروهای عبوری باشد تا نور در محدوده دید قرار گیرد. در ورودی های دوطرفه, نحوه مشاهده بوم از هر دو سمت باید جداگانه بررسی شود.
رنگ نور و نوار بازتابی نیز باید به ایجاد تضاد کمک کنند. هدف این نیست که روشن ترین بوم ممکن ساخته شود, بلکه باید مرز بازو و وضعیت حرکت آن به وضوح تشخیص داده شود. نور بیش از حد یا چشمک زدن سریع می تواند آزاردهنده باشد و اطلاعات مفید را کاهش دهد. بهتر است الگوی هشدار ساده و قابل پیش بینی باشد تا راننده ارتباط بین تغییر نور و حرکت بوم را درک کند. در سفارش حرفه ای, نمونه عملکرد یا توضیح دقیق منطق روشنایی می تواند پیش از نصب مشخص کند که طرح انتخابی چه رفتاری در وضعیت باز, بسته و در حال حرکت خواهد داشت.
فونداسیون و مسیر کابل باید پیش از نصب آماده شوند
کابین راهبند به سطح تراز و مقاوم نیاز دارد تا نیروهای حاصل از شتاب و توقف بوم موجب لقی یا تغییر زاویه پایه نشوند. جانمایی بولت ها, مسیر ورودی کابل برق, کابل فتوسل و خطوط کنترل باید قبل از نصب نهایی مشخص شود. در راهبند LED دار ممکن است تجهیزات بیشتری داخل کابین قرار گیرد, بنابراین فضای منظم برای منبع تغذیه و ماژول کنترل نور نیز لازم است. کابل ها باید به شکلی هدایت شوند که باز شدن درب کابین یا سرویس موتور باعث کشیدگی آنها نشود و هر مدار برچسب یا مسیر مشخص داشته باشد.
اگر لوپ دتکتور نیز اجرا می شود, محل حلقه حسگر باید با نقطه توقف خودرو و موقعیت بوم هماهنگ باشد. فتوسل نیز باید در ارتفاعی نصب شود که مسیر خودرو را به درستی پوشش دهد و پایه آن لرزش نداشته باشد. پس از نصب, ابتدا عملکرد مکانیکی بدون تمرکز بر نور بررسی می شود و سپس مدار LED و منطق هشدار تست خواهد شد. این ترتیب کمک می کند خطای مکانیکی و الکتریکی از یکدیگر جدا شوند. در پایان باید چند سناریوی واقعی شامل ورود خودرو, توقف زیر بوم, عبور کامل و فرمان بسته شدن آزمایش شود.
عیب یابی باید مدار مکانیکی و روشنایی را از هم تفکیک کند
اگر LED روشن نمی شود, نخست باید مشخص شود مشکل از منبع تغذیه, کنترلر, کابل متحرک یا خود ماژول چراغ است. تعویض مستقیم نوار LED بدون اندازه گیری تغذیه ممکن است ایراد اصلی را برطرف نکند. اگر چراغ فقط در بخشی از مسیر حرکت خاموش می شود, احتمال آسیب کابل یا کانکتور متحرک بیشتر است. از طرف دیگر, اگر راهبند همراه با فعال شدن نور دچار خطا شود, باید وضعیت منبع تغذیه و نحوه اتصال مدار جانبی به کنترلر اصلی بررسی شود. تفکیک مرحله ای این بخش ها عیب یابی را سریع تر می کند.
در بخش مکانیکی نیز هر تغییر وزن روی بوم باید جدی گرفته شود. نصب چراغ جدید, تعویض کاور یا افزودن تجهیزات می تواند تعادل قبلی را تغییر دهد. پس از چنین تغییراتی, وضعیت فنر و جریان کاری موتور باید کنترل شود. همچنین اگر ضربه یا برخوردی به بوم وارد شده است, علاوه بر ظاهر پروفیل باید اتصالات داخلی LED و مسیر کابل بررسی شوند. تعمیر اصولی فقط روشن کردن دوباره چراغ نیست؛ سیستم باید پس از تعمیر از نظر حرکت, بالانس, سنسور ایمنی و نور در یک چرخه کامل آزمایش شود تا مشکل پنهان دیگری باقی نماند.
- طرح LED را از مسیر واقعی نزدیک شدن خودرو ارزیابی کنید.
- پیش از نصب, فضای منبع تغذیه و کنترلر نور را داخل کابین مشخص کنید.
- عملکرد مکانیکی و مدار LED را به صورت مرحله ای تست کنید.
- پس از هر تغییر وزن روی بوم, بالانس فنر را دوباره کنترل کنید.
- در عیب یابی, منبع تغذیه, کابل و ماژول نور را جداگانه بررسی کنید.
قیمت, سفارش و نگهداری راهبند LED دار با خدمات ایمن کمک
هزینه راهبند بازویی LED دار فقط از خود دستگاه تشکیل نمی شود و باید مجموعه مکانیکی, نورپردازی و تجهیزات کنترلی در یک مشخصات فنی واحد بررسی شوند. طول بوم, نوع موتور, ظرفیت تردد, مدل LED, منبع تغذیه, کنترلر نور, فتوسل, لوپ دتکتور و نوع اتصال به سیستم کنترل دسترسی می توانند دامنه سفارش را تغییر دهند. شرایط اجرا نیز مهم است؛ زیرا آماده بودن فونداسیون, مسیر کابل و زیرساخت برق بر حجم عملیات نصب اثر می گذارد. در پروژه هایی که راهبند قبلی وجود دارد, امکان استفاده از بخشی از کابل کشی یا سنسورها باید پس از بررسی سازگاری مشخص شود. نگهداری نیز بخشی از تصمیم خرید است و دسترسی به چراغ ها, کانکتورها و قطعات مکانیکی در دوره بهره برداری اهمیت دارد. خدمات ایمن کمک می تواند برای تعیین مشخصات, هماهنگی نورپردازی و انتخاب تجهیزات لازم پیش از ثبت سفارش مورد استفاده قرار گیرد.
عوامل مؤثر بر قیمت از موتور تا مدار LED متفاوت هستند
نوع موتور و ظرفیت سیکل کاری از عوامل اصلی تعیین کننده سطح فنی دستگاه هستند. راهبند کم تردد با مدل طراحی شده برای کار مداوم از نظر مجموعه محرک و گیربکس یکسان نیست. طول بوم نیز می تواند نوع پروفیل و فنر موردنیاز را تغییر دهد. در بخش روشنایی, تعداد ماژول ها, یک طرفه یا دوطرفه بودن نور, نوع کنترل و روش حفاظت کابل بر ساختار سفارش اثر دارند. اگر نور باید با وضعیت بوم هماهنگ شود, کنترلر یا مدار واسط نیز به سیستم اضافه می شود و باید با برد فرمان اصلی سازگار باشد.
تجهیزات جانبی مانند فلاشر, فتوسل, لوپ دتکتور, ریموت, کارت خوان و پلاک خوان نیز باید جداگانه در مشخصات درج شوند. مقایسه دو پیشنهاد فقط زمانی درست است که محتویات آنها یکسان باشد؛ زیرا ممکن است یک گزینه تنها دستگاه پایه و دیگری مجموعه کامل نصب باشد. زیرسازی, کابل کشی و آماده سازی مسیر نیز بر سطح خدمات اجرایی اثر می گذارند. به همین دلیل ارائه اطلاعات دقیق درباره عرض مسیر, میزان تردد و تجهیزات موردنیاز کمک می کند پیشنهاد نهایی براساس پروژه واقعی تنظیم شود و هزینه قطعات غیرضروری به سفارش اضافه نشود.
سفارش حرفه ای با ثبت نیاز نور و تردد آغاز می شود
برای سفارش راهبند LED دار بهتر است ابتدا مشخص شود چه هدفی از نورپردازی وجود دارد. اگر هدف فقط دیده شدن بوم در شب است, نور ثابت می تواند کافی باشد؛ اما اگر نمایش وضعیت حرکت نیز مهم باشد, کنترل هماهنگ نیاز خواهد بود. سپس طول بوم, ظرفیت تردد و مدل موتور تعیین می شوند. در مرحله بعد, سنسورهای ایمنی و روش کنترل ورود بررسی خواهند شد. این ترتیب باعث می شود نورپردازی در خدمت عملکرد سیستم قرار گیرد و انتخاب دستگاه تنها براساس ظاهر یک نمونه انجام نشود.
اطلاعات محیط نصب نیز باید همراه سفارش ثبت شود؛ از جمله وجود سقف, شیب مسیر, محل برق, عرض مفید ورودی و امکان اجرای لوپ. در پروژه های هوشمند, نوع خروجی سامانه پلاک خوان یا کنترل دسترسی نیز باید مشخص باشد تا رابط فرمان مناسب انتخاب شود. ایمن کمک می تواند این اطلاعات را به یک مشخصات قابل اجرا تبدیل کند و براساس آن مدل, تجهیزات جانبی و نیازهای نصب تعیین شوند. چنین روشی احتمال تغییر قطعات پس از تحویل را کاهش می دهد و باعث می شود تیم نصب از ابتدا بداند چه کابل ها و تجهیزات جانبی باید آماده باشند.
نگهداری منظم از خاموشی LED و استهلاک مکانیکی جلوگیری می کند
سرویس دوره ای راهبند LED دار باید دو بخش مکانیکی و الکتریکی را پوشش دهد. در بخش مکانیکی, وضعیت محور, فنر, اتصال بوم و صدای گیربکس بررسی می شود. در بخش روشنایی نیز اتصالات, کابل متحرک, منبع تغذیه و یکنواختی نور کنترل می شوند. خاموش شدن بخشی از LED, کاهش روشنایی یا قطع موقت هنگام حرکت می تواند نشانه اولیه خرابی باشد و بهتر است پیش از گسترش مشکل بررسی شود. فاصله سرویس نیز باید با میزان استفاده دستگاه هماهنگ باشد و راهبند پرتردد به بازدید دقیق تری نیاز دارد.
تمیز نگه داشتن کاور LED نیز به حفظ کیفیت نور کمک می کند, به خصوص در محیط هایی که گردوغبار یا آلودگی سطح بوم زیاد است. هنگام شست وشوی کابین و بوم نباید آب با فشار نامناسب به اتصالات و بخش های الکتریکی وارد شود. پس از هر تعمیر مکانیکی نیز بهتر است مسیر کابل LED کنترل شود, زیرا باز کردن بوم یا محور می تواند وضعیت کابل را تغییر دهد. ثبت سابقه سرویس و قطعات تعویض شده به تکنسین کمک می کند روند خرابی را بهتر تشخیص دهد و برای نگهداری بعدی تصمیم دقیق تری بگیرد.
- هزینه را براساس دستگاه, نورپردازی, سنسورها و اجرا به صورت یک مجموعه بررسی کنید.
- در سفارش, هدف نورپردازی و الگوی موردنیاز LED را مشخص کنید.
- شرایط محل نصب را پیش از انتخاب نهایی ثبت کنید.
- کابل متحرک و اتصالات LED را در سرویس دوره ای بررسی کنید.
- پس از هر تعمیر مکانیکی, عملکرد نور و سنسورها را دوباره تست کنید.
تفاوت اصلی در اضافه شدن سیستم روشنایی روی بوم و اجزای مرتبط با آن است. این سیستم می تواند شامل نوار یا ماژول LED, کابل متحرک, منبع تغذیه و در برخی مدل ها کنترلر هماهنگ با حرکت بوم باشد. بنابراین هنگام انتخاب فقط کیفیت چراغ مهم نیست و باید وزن اضافه شده, مسیر سیم کشی, فنر بالانس و نحوه اتصال به برد فرمان نیز بررسی شوند. طراحی صحیح باعث می شود نورپردازی بدون ایجاد فشار غیرضروری بر مکانیزم راهبند کار کند.
خیر. LED برای افزایش دید بوم یا نمایش وضعیت حرکت استفاده می شود و حضور خودرو یا مانع را تشخیص نمی دهد. فتوسل و لوپ دتکتور وظیفه متفاوتی دارند و اطلاعات لازم برای جلوگیری از بسته شدن نامناسب بوم را به کنترلر می دهند. در یک سیستم مناسب, نورپردازی و سنسورهای ایمنی مکمل یکدیگر هستند. هنگام نصب باید منطق فرمان به گونه ای تنظیم شود که حتی در صورت خرابی چراغ, عملکرد سنسورهای ایمنی مستقل باقی بماند.
عرض مفید مسیر, طول تقریبی بوم, میزان تردد, ساعات استفاده, سطح روشنایی محیط و نوع کنترل ورود از اطلاعات اصلی هستند. همچنین باید مشخص شود نور ثابت کافی است یا الگوی هشدار هنگام حرکت موردنیاز است. وجود تجهیزات جانبی مانند فتوسل, لوپ, ریموت, کارت خوان یا پلاک خوان نیز باید اعلام شود. با این اطلاعات می توان موتور, بوم, سیستم LED و کنترلر را متناسب با پروژه انتخاب کرد و از سفارش مدلی که ظرفیت یا امکانات نامتناسب دارد جلوگیری کرد.
نوع موتور, ظرفیت تردد, طول و جنس بوم, ساختار نورپردازی, منبع تغذیه و کنترلر از عوامل اصلی هستند. تجهیزات ایمنی و کنترل دسترسی نیز می توانند سطح سفارش را تغییر دهند. علاوه بر دستگاه, وضعیت فونداسیون, کابل کشی, اجرای لوپ و آماده بودن برق محل نصب در دامنه خدمات اجرایی مؤثر است. برای مقایسه دقیق بهتر است مشخصات فنی و اقلام جانبی هر پیشنهاد یکسان باشند تا تفاوت میان دستگاه پایه و مجموعه کامل باعث برداشت نادرست نشود.
کابل باید طول آزاد کافی برای حرکت کامل بوم داشته باشد, اما نباید آن قدر آزاد باشد که با محور یا قطعات متحرک تماس پیدا کند. محل عبور آن باید فاقد لبه تیز باشد و نقطه مهار نیز به شکلی اجرا شود که نیروی خم شدن مستقیم به کانکتور وارد نشود. استفاده از مسیر مشخص و قابل بازدید عیب یابی را ساده تر می کند. در سرویس دوره ای نیز روکش کابل, محل خم و اتصالات باید از نظر ساییدگی یا شل شدن بررسی شوند.
ابتدا باید منطق عملکرد نور مشخص شود؛ برای نمونه, نور در حالت بسته, هنگام باز شدن و پس از عبور خودرو چه وضعیتی داشته باشد. سپس بررسی می شود برد اصلی چه خروجی هایی دارد و آیا برای کنترل LED به رله یا ماژول واسط نیاز است. اگر سیستم به پلاک خوان یا کنترل دسترسی متصل می شود, فرمان این تجهیزات نیز باید با سنسورهای ایمنی هماهنگ باشد. تعریف این منطق قبل از سفارش از سیم کشی اضافه و تغییرات بعد از نصب جلوگیری می کند.
جمع بندی
8 طرح راهبند بازویی LED دار شبانه زمانی عملکرد قابل اعتماد و ظاهر حرفه ای ایجاد می کنند که نورپردازی, بوم, موتور, فنر بالانس و کنترلر از ابتدا به عنوان اجزای یک سیستم واحد دیده شوند. نور خطی ثابت برای مشخص کردن مرز بوم, الگوی هشدار برای نمایش حرکت و طرح های هوشمند برای هماهنگی با کنترل دسترسی هرکدام کاربرد متفاوتی دارند و انتخاب آنها باید براساس روشنایی محیط و الگوی تردد انجام شود. کیفیت پروفیل, مسیر کابل متحرک, ظرفیت منبع تغذیه و امکان سرویس LED نیز مستقیماً بر دوام سیستم اثر دارند. نصب صحیح فونداسیون, فتوسل, لوپ دتکتور و تنظیم بالانس باعث می شود بخش مکانیکی تحت فشار غیرضروری قرار نگیرد. برای سفارش, بهتر است مشخصات محل نصب, طول بوم و رفتار موردنیاز نور پیش از انتخاب نهایی ثبت شوند تا برسیی فنی دقیق تری انجام گیرد. ایمن کمک می تواند در انتخاب طرح, تعیین تجهیزات جانبی, برنامه ریزی نصب و خدمات نگهداری همراه پروژه باشد. دریافت مشاوره و استعلام قیمت روز براساس مشخصات واقعی, مسیر مناسبی برای انتخاب راهبندی است که نور شبانه, دوام و قابلیت تعمیر آن با شرایط بهره برداری هماهنگ باشد.
