12 طرح درب اتوماتیک شیشه ای گردان لابی
12 طرح درب اتوماتیک شیشه ای گردان لابی نشان می دهند که انتخاب صحیح قطر سازه, تعداد باله های شیشه ای و نوع اپراتور چگونه می تواند جریان ورود را منظم کند و هم زمان اتلاف هوای داخل لابی را کاهش دهد. ساختار گردان برخلاف درب کشویی, مسیر عبور را به محفظه های پیوسته تقسیم می کند و همین ویژگی باعث می شود ارتباط مستقیم فضای بیرون و داخل در هنگام تردد محدودتر باشد. درب اتوماتیک شیشه ای گردان لابی باید از نظر قطر کلی, عرض مفید هر مسیر, شیشه سکوریت یا لمینت مناسب, فریم آلومینیومی یا استیل, موتور, گیربکس, کنترلر و سنسورهای ایمنی با حجم تردد هماهنگ شود. اختلاف میان مدل های چندباله, فریم لس, فریم دار, تمام شیشه, دارای ویترین مرکزی یا طرح های مناسب لابی پرتردد فقط ظاهری نیست و هر تغییر در وزن مجموعه بر توان محرک و تنظیم سرعت اثر می گذارد. انتخاب قطر کوچک برای تردد زیاد یا انتخاب اپراتور نامتناسب می تواند عبور را کند, توقف های مکرر ایجاد کند یا استهلاک مکانیکی را افزایش دهد. هماهگی زیرسازی کف و سقف نیز برای حفظ محور دوران اهمیت دارد. هزینه نهایی به ابعاد, متریال, نوع شیشه, سطح تجهیزات ایمنی, موتور و پیچیدگی نصب وابسته است. ایمن کمک می تواند پیش از سفارش, این متغیرها را کنار یکدیگر بررسی کند تا درب اتوماتیک شیشه ای گردان لابی از نظر ظاهر, دوام, ایمنی و استفاده روزانه با شرایط واقعی ورودی سازگار باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| قطر سازه گردان | قطر کلی درب تعیین می کند هر محفظه چه فضای عبوری داشته باشد و تعداد باله های شیشه ای با چه شعاعی حول محور مرکزی حرکت کنند. | قطر باید از روی عرض واقعی لابی, حجم تردد و فضای آزاد اطراف ورودی تعیین شود. |
| تعداد باله های شیشه ای | تعداد باله ها شکل محفظه های عبور, فاصله میان کاربران و رفتار جریان هوا را تغییر می دهد و بر جرم دورانی مجموعه نیز اثر دارد. | تعداد باله را با ظرفیت عبور, قطر درب و توان اپراتور هماهنگ کنید. |
| شیشه ایمنی | شیشه سکوریت یا ساختار ایمن متناسب, بخش اصلی سطح دید را تشکیل می دهد و ضخامت و ابعاد آن بر وزن و اینرسی دورانی اثر مستقیم دارد. | نوع شیشه باید بر پایه ابعاد پنل, نوع یراق و الزامات ایمنی پروژه انتخاب شود. |
| اپراتور و موتور | موتور و گیربکس نیروی چرخش مجموعه را تأمین می کنند و کنترلر سرعت, شروع نرم, کاهش سرعت و توقف را مدیریت می کند. | توان محرک را بر اساس وزن کامل باله ها, فریم, محور و شدت تردد تعیین کنید. |
| محور و یاتاقان | محور مرکزی مسیر دوران باله ها را حفظ می کند و کیفیت یاتاقان ها بر نرمی حرکت, صدا و پایداری مجموعه در استفاده طولانی اثر دارد. | هم محوری بالا و پایین سازه باید پیش از تنظیم نهایی موتور کنترل شود. |
| فریم و پوشش | پروفیل آلومینیومی یا پوشش استیل علاوه بر ظاهر, در تثبیت شیشه و حفاظت از لبه ها نقش دارد و وزن کلی سازه را تغییر می دهد. | جنس و ضخامت فریم را با ابعاد شیشه و طراحی معماری لابی هماهنگ کنید. |
| سنسور ایمنی | سنسورها حضور, سرعت نزدیک شدن و مانع احتمالی را تشخیص می دهند تا کنترلر بتواند سرعت را کاهش دهد یا حرکت را متوقف کند. | پوشش سنسورها باید تمام نواحی حساس ورود, خروج و لبه های متحرک را کنترل کند. |
| زیرسازی کف و سقف | زیرسازی پایدار باعث می شود محور دوران, فریم محیطی و اپراتور در موقعیت صحیح باقی بمانند و تغییر تراز به مجموعه منتقل نشود. | قبل از ساخت نهایی, مقاومت کف, سقف و نقاط اتصال مکانیکی بررسی شود. |
| نگهداری دوره ای | بازدید موتور, یاتاقان, سنسور, اتصالات شیشه و تنظیم محور کمک می کند تغییرات تدریجی پیش از ایجاد توقف یا لرزش جدی شناسایی شوند. | فاصله سرویس را بر اساس شدت تردد و شرایط واقعی بهره برداری تعیین کنید. |
عملکرد فنی درب شیشه ای گردان در فضای لابی
درب اتوماتیک شیشه ای گردان لابی با ایجاد چند محفظه متحرک پیرامون یک محور, ورود و خروج را بدون باز شدن کامل دهانه انجام می دهد. این ساختار باعث می شود در هر لحظه بخشی از مسیر توسط باله های شیشه ای از فضای مقابل جدا باشد و جریان مستقیم هوا نسبت به بسیاری از ورودی های کاملاً باز کاهش پیدا کند. عملکرد صحیح به تناسب میان قطر درب, تعداد باله ها, سرعت دوران و حجم تردد وابسته است. قطر کوچک در یک ورودی شلوغ می تواند ظرفیت عبور را محدود کند, در حالی که افزایش بی دلیل ابعاد نیز فضای بیشتری از لابی می گیرد و جرم دورانی را بالا می برد. طراحی موفق باید شکل رفت وآمد, امکان عبور افراد با وسایل همراه, محل انتظار داخل لابی و فاصله درب از کانتر یا مبلمان را هم زمان در نظر بگیرد تا سیستم در استفاده واقعی روان و قابل پیش بینی باشد.
تقسیم مسیر عبور با باله های شیشه ای گردان
باله های شیشه ای حول محور مرکزی حرکت می کنند و فضای داخلی استوانه ای یا چندضلعی درب را به بخش های جداگانه تقسیم می کنند. تعداد و زاویه این باله ها مشخص می کند هر کاربر چه مقدار فضای عبوری در اختیار دارد و در هر دور چه تعداد نفر می توانند وارد یا خارج شوند. طراحی باید به شکلی باشد که فاصله میان باله ها برای حرکت طبیعی افراد کافی باشد و در عین حال ماهیت جداکنندگی سیستم حفظ شود. استفاده از شیشه شفاف نیز دید کاربر به مسیر خروج را بهتر می کند و حرکت داخل محفظه قابل درک تر می شود.
در مدل هایی که قطر سازه بیشتر است, امکان ایجاد فضای عبوری بازتر فراهم می شود, اما وزن شیشه و فریم نیز افزایش پیدا می کند. در نتیجه موتور, گیربکس و سیستم کنترل باید متناسب با جرم دورانی انتخاب شوند. افزایش تعداد باله ها نیز بدون محاسبه فضای مفید می تواند محفظه ها را کوچک کند. بنابراین انتخاب میان طرح های مختلف باید از ظرفیت عبور و ابعاد واقعی شروع شود. ظاهر متقارن یا تعداد پنل ها در مرحله بعد قرار می گیرد و نباید جای محاسبه فنی مسیر عبور را بگیرد.
کنترل جریان هوا و ارتباط لابی با فضای بیرونی
یکی از تفاوت های مهم درب گردان با درب کشویی این است که دهانه ورودی به صورت مستقیم و کامل برای مدت طولانی باز نمی ماند. باله های گردان مسیر را به محفظه هایی تقسیم می کنند که به ترتیب وارد محدوده داخلی و خارجی می شوند. این ساختار می تواند تبادل ناگهانی هوا را کاهش دهد و در لابی هایی که کنترل شرایط داخل اهمیت دارد مفید باشد. میزان اثرگذاری به قطر, سرعت دوران, کیفیت درزبندی پیرامونی و نحوه تنظیم فاصله باله با پوسته ثابت وابسته است و نمی توان آن را فقط به نوع موتور نسبت داد.
فاصله بیش از حد میان لبه متحرک و پوسته ثابت می تواند عبور هوا را افزایش دهد, در حالی که فاصله بسیار کم خطر تماس و اصطکاک را بالا می برد. تنظیم مکانیکی باید تعادل مناسبی ایجاد کند و تغییرات سازه در طول بهره برداری نیز کنترل شود. تراز کف, هم محوری مجموعه و پایداری فریم در این موضوع نقش دارند. در محیط های پرتردد, بازدید دوره ای نوارها و قطعات درزبندی می تواند به حفظ عملکرد کمک کند. بنابراین کاهش تبادل هوا نتیجه طراحی کامل مجموعه است, نه صرفاً چرخیدن شیشه ها حول محور.
هماهنگی درب گردان با طراحی معماری لابی
درب گردان معمولاً بخش قابل توجهی از نمای ورودی را اشغال می کند و به همین دلیل ابعاد و پوشش آن باید با خطوط معماری لابی هماهنگ باشد. استفاده از شیشه شفاف می تواند حجم سازه را سبک تر نشان دهد و پوشش آلومینیومی, استیل یا رنگ متناسب با نما نیز پیوستگی بصری ایجاد کند. با این حال, هر تصمیم ظاهری باید با وزن سازه, روش اتصال شیشه و امکان سرویس اپراتور هماهنگ شود. پوشاندن کامل قسمت های فنی بدون ایجاد دسترسی مناسب, تعمیرات آینده را دشوار می کند و ممکن است برای یک ایراد ساده نیاز به باز کردن بخش بزرگی از پوشش باشد.
محل نصب نیز باید با مسیر طبیعی حرکت افراد هماهنگ باشد. قرار گرفتن درب نزدیک به پله, مبلمان, کانتر یا مانع ثابت می تواند فضای ورود و خروج را محدود کند. بهتر است قبل از ساخت, محدوده چرخش و فضای انتظار اطراف درب روی نقشه مشخص شود. همچنین جهت ورود به محفظه و خروج از آن باید واضح باشد تا کاربران مجبور به تغییر ناگهانی مسیر نشوند. در پروژه حرفه ای, معماری و مکانیک به صورت جداگانه تصمیم گیری نمی شوند و طرح نهایی باید هر دو نیاز را در یک ساختار منسجم ترکیب کند.
- قطر درب را بر اساس حجم واقعی تردد و فضای آزاد لابی انتخاب کنید.
- تعداد باله ها را با عرض مفید هر محفظه هماهنگ کنید.
- فضای انتظار اطراف درب را در نقشه معماری حفظ کنید.
- درزبندی پیرامونی را همراه با فاصله ایمن قطعات متحرک بررسی کنید.
- دسترسی به بخش اپراتور را پشت پوشش معماری مسدود نکنید.
متریال, محور دوران و اجزای کنترلی درب گردان
کیفیت درب اتوماتیک شیشه ای گردان لابی از هماهنگی میان سازه ثابت, باله های متحرک و سامانه کنترل شکل می گیرد. شیشه و فریم جرم اصلی بخش گردان را تشکیل می دهند و محور مرکزی این جرم را در مسیر تعریف شده نگه می دارد. یاتاقان ها باید حرکت را با حداقل اصطکاک ممکن منتقل کنند و موتور و گیربکس نیز گشتاور لازم را بدون ضربه تولید کنند. کنترلر وظیفه دارد سرعت را بر اساس شرایط عبور مدیریت کند و اطلاعات سنسورهای ایمنی را در تصمیم توقف یا کاهش سرعت وارد کند. در چنین سیستمی افزایش کیفیت یک جزء نمی تواند ضعف بخش دیگر را جبران کند؛ موتور مناسب روی محور ناتراز همچنان تحت فشار قرار می گیرد و شیشه باکیفیت روی اتصالات نامناسب نیز عملکرد مطمئنی ایجاد نمی کند. به همین دلیل بررسی زنجیره کامل اجزا برای دوام بلندمدت ضروری است.
شیشه ایمنی و نحوه اتصال آن به باله های گردان
شیشه در این محصول هم نقش بصری دارد و هم بخشی از سازه متحرک محسوب می شود. ابعاد بزرگ تر یا ضخامت بیشتر, جرم و اینرسی باله را افزایش می دهد و نیروی لازم برای شروع و توقف دوران را تغییر می دهد. نوع شیشه باید با ابعاد, روش مهار, تعداد نقاط اتصال و شرایط بهره برداری هماهنگ شود. محل برش و سوراخ کاری نیز پیش از فرآوری نهایی تعیین می شود تا یراق با نقشه ساخت تطابق داشته باشد. در مدل های تمام شیشه, کیفیت لبه و دقت یراق اهمیت بیشتری پیدا می کند زیرا بخش کمتری از شیشه توسط پروفیل محافظت می شود.
در مدل فریم دار, پروفیل پیرامونی می تواند محافظت بیشتری برای لبه شیشه ایجاد کند و امکان اتصال متفاوتی به محور یا بازوها بدهد. در مقابل, وزن فریم نیز به جرم دورانی اضافه می شود و باید در انتخاب موتور محاسبه گردد. نوع پوشش پروفیل می تواند با نمای داخلی هماهنگ شود, اما ضخامت و ساختار آن بهتر است بر پایه الزامات مکانیکی تعیین شود. هدف این است که شیشه در طول حرکت بدون لرزش اضافی باقی بماند و نیروهای ناشی از شروع و توقف به شکل کنترل شده به سازه منتقل شوند.
محور مرکزی و یاتاقان چگونه حرکت نرم را حفظ می کنند
محور مرکزی مرجع اصلی حرکت دورانی است و هرگونه انحراف در آن می تواند فاصله باله ها با دیواره ثابت را در بخش های مختلف تغییر دهد. هم محوری نقطه بالا و پایین اهمیت زیادی دارد, زیرا اختلاف کوچک در یک سازه با قطر بزرگ می تواند در لبه بیرونی باله به جابه جایی قابل توجهی تبدیل شود. یاتاقان ها نیز وزن و نیروهای ناشی از دوران را تحمل می کنند و باید بدون لقی غیرعادی یا اصطکاک زیاد کار کنند. صدای دوره ای یا افزایش نیروی لازم برای چرخش می تواند نشانه ای از تغییر وضعیت این مجموعه باشد.
پیش از اتصال نهایی موتور, حرکت مکانیکی بهتر است از نظر آزادی دوران بررسی شود تا سیستم محرک برای غلبه بر اصطکاک ناشی از نصب نامناسب استفاده نشود. محور باید در تمام دور رفتار یکنواخت داشته باشد و باله ها نباید در یک بخش به پوسته نزدیک تر شوند. در سرویس دوره ای نیز وضعیت اتصالات, یاتاقان و تغییر احتمالی تراز بررسی می شود. این کنترل ها کمک می کنند بار موتور در طول زمان نزدیک به شرایط طراحی باقی بماند و قطعات انتقال نیرو به دلیل مقاومت اضافه زودتر فرسوده نشوند.
موتور, گیربکس و سنسورهای ایمنی چگونه هماهنگ می شوند
موتور نیروی اولیه را تولید می کند و گیربکس آن را به گشتاور مناسب برای دوران سازه تبدیل می کند. کنترلر نیز فرمان حرکت را به شکلی مدیریت می کند که شروع ناگهانی یا توقف شدید رخ ندهد. درب گردان باید بتواند با سرعت کنترل شده حرکت کند و در صورت تشخیص وضعیت خطر سرعت را کاهش دهد یا متوقف شود. سنسورهای حضور, مانع و نواحی حساس اطلاعات لازم را به کنترلر می رسانند. کیفیت عملکرد نهایی به سرعت پردازش, موقعیت صحیح سنسورها و تنظیم مناسب پارامترهای حرکتی وابسته است.
تنظیم سرعت نباید فقط بر اساس سریع تر شدن عبور انجام شود. افزایش سرعت در یک سازه سنگین انرژی دورانی را بیشتر می کند و توقف ایمن را دشوارتر می سازد. سرعت باید با قطر درب, تعداد باله ها و الگوی تردد هماهنگ باشد. در زمان راه اندازی, واکنش سیستم در سناریوهای مختلف عبور آزمایش می شود تا توقف یا کاهش سرعت در نقطه مناسب انجام گیرد. سنسورها نیز باید ناحیه واقعی خطر را پوشش دهند و در عین حال از توقف های غیرضروری مکرر جلوگیری کنند.
- وزن شیشه و فریم را در محاسبه جرم دورانی وارد کنید.
- هم محوری قسمت بالا و پایین محور مرکزی را کنترل کنید.
- حرکت مکانیکی آزاد را پیش از تنظیم موتور آزمایش کنید.
- سرعت دوران را متناسب با قطر و حجم تردد تنظیم کنید.
- پوشش تمام نواحی حساس توسط سنسورهای ایمنی را بررسی کنید.
اندازه گیری, زیرسازی و نصب دقیق درب گردان لابی
نصب درب اتوماتیک شیشه ای گردان به دلیل حرکت دورانی به اندازه گیری سه بعدی دقیق تری نسبت به یک بازشوی خطی نیاز دارد. علاوه بر عرض و ارتفاع, قطر آزاد, تراز کف, موقعیت سقف, مرکز هندسی ورودی و فضای اطراف مسیر دوران باید مشخص شود. محل عبور کابل ها و دسترسی به موتور نیز پیش از ساخت اهمیت دارد. پس از تعیین مرکز, زیرسازی بالا و پایین باید به گونه ای آماده شود که محور در طول بهره برداری تغییر موقعیت ندهد. کوچک ترین اختلاف در تراز می تواند فاصله باله با پوسته را در بخش های مختلف تغییر دهد و باعث اصطکاک یا افزایش بار موتور شود. پس از نصب مکانیکی, شیشه, فریم و باله ها تنظیم می شوند و تنها پس از اطمینان از حرکت آزاد, تنظیمات الکترونیکی و سنسورها انجام می گیرد. این ترتیب باعث می شود کنترلر برای پوشاندن یک خطای مکانیکی مورد استفاده قرار نگیرد.
اندازه برداری قطر و فضای آزاد پیرامون درب
اندازه برداری باید از محدوده واقعی قابل استفاده انجام شود و اجزایی مانند ستون, دیوار کاذب, سقف دکوراتیو و کف نهایی در آن لحاظ شوند. قطر پیشنهادی باید علاوه بر جا شدن سازه, فضای کافی برای ورود و خروج کاربران باقی بگذارد. مسیر نزدیک شدن به درب نیز بخشی از طراحی است؛ زیرا فرد باید بتواند بدون برخورد با مانع یا تغییر جهت شدید وارد محفظه شود. در لابی های دارای مبلمان یا کانتر نزدیک ورودی, فاصله این تجهیزات تا محیط خارجی درب باید پیش از سفارش کنترل شود.
ارتفاع نیز تنها یک اندازه معماری نیست و بر طول شیشه, وزن باله و نحوه مهار سازه اثر دارد. اگر سقف کاذب وجود داشته باشد, باید مشخص شود زیر آن چه سازه ای برای تحمل اپراتور یا اتصالات بالایی قرار دارد. نصب تجهیزات سنگین روی پوشش غیرسازه ای می تواند تراز را در طول زمان تغییر دهد. ثبت دقیق این اطلاعات پیش از ساخت باعث می شود ابعاد شیشه, فریم و محور بر اساس شرایط واقعی آماده شوند و نیاز به اصلاح قطعات در محل کاهش پیدا کند.
زیرسازی کف و سقف چگونه محور دوران را پایدار می کند
پایداری محور به نقاط اتصال بالا و پایین وابسته است و این نقاط باید در یک خط عمودی دقیق قرار بگیرند. کف باید توان تحمل بار سازه و نیروهای عملیاتی را داشته باشد و تغییر شکل آن نباید باعث جابه جایی محور شود. در بخش بالا نیز اتصال باید به سازه مطمئن انجام گیرد. اگر محل نصب دارای کف سازی چندلایه یا سقف کاذب باشد, ممکن است نیاز باشد نقاط باربر مستقل پیش بینی شوند تا بار به اجزای دکوراتیو منتقل نشود.
بعد از اجرای زیرسازی, کنترل تراز و مرکز پیش از نصب باله ها اهمیت دارد. اصلاح یک انحراف در این مرحله ساده تر از زمانی است که شیشه و فریم کامل نصب شده اند. پس از قرارگیری سازه, فاصله لبه باله ها با پوسته پیرامونی در چند موقعیت دوران بررسی می شود. ثابت ماندن این فاصله نشان می دهد محور و فریم نسبت به یکدیگر وضعیت مناسبی دارند. اگر اختلاف محسوس وجود داشته باشد, بهتر است علت مکانیکی پیش از اتصال و تنظیم نهایی موتور برطرف شود.
راه اندازی, تنظیم سنسور و عیب یابی پس از نصب
پس از تأیید حرکت مکانیکی, موتور و کنترلر راه اندازی می شوند و پارامترهایی مانند سرعت دوران, شتاب شروع و رفتار کاهش سرعت تنظیم می گردند. سپس سنسورهای ورود و ایمنی در موقعیت های واقعی آزمایش می شوند. تست باید فقط با یک مسیر مستقیم انجام نشود؛ نزدیک شدن از زوایای مختلف, توقف کاربر در محفظه و ورود فرد بعدی نیز بررسی می شود. هدف این است که سیستم در شرایط معمول واکنش نرم داشته باشد و در شرایط خطر بدون تأخیر مناسب سرعت را کاهش دهد یا متوقف شود.
در عیب یابی, لرزش یا صدای دوره ای ابتدا از نظر محور, یاتاقان, تماس باله و فریم بررسی می شود. توقف های بی دلیل ممکن است به میدان سنسور یا آلودگی سطح آن مربوط باشند و کندی حرکت نیز می تواند از اصطکاک مکانیکی یا تنظیم کنترلر ناشی شود. تعویض موتور بدون بررسی این عوامل ممکن است مشکل را حل نکند. روش صحیح از مشاهده رفتار آغاز می شود و سپس بخش مکانیکی, سنسورها, کابل ها و کنترلر به ترتیب بررسی می شوند تا علت واقعی مشخص شود.
- مرکز هندسی درب را پیش از ساخت روی نقشه و محل مشخص کنید.
- کف و سقف را از نظر ظرفیت باربری نقاط اتصال بررسی کنید.
- فاصله باله و پوسته را در چند موقعیت دوران اندازه گیری کنید.
- تنظیمات موتور را پس از تأیید کامل حرکت مکانیکی انجام دهید.
- سنسورها را با چند الگوی واقعی ورود و خروج آزمایش کنید.
قیمت, سفارش و نگهداری درب گردان ایمن کمک
قیمت درب اتوماتیک شیشه ای گردان لابی بر پایه مجموعه ای از مشخصات فنی شکل می گیرد و نمی توان تنها با اندازه ظاهری ورودی درباره آن تصمیم گرفت. قطر سازه, ارتفاع, تعداد باله ها, نوع شیشه, فریم, پوشش نهایی, توان موتور, گیربکس, کنترلر, تعداد سنسورها و شرایط زیرسازی همگی در مشخصات سفارش نقش دارند. طرحی با ویترین مرکزی یا جزئیات معماری خاص نیز ممکن است اجزای متفاوتی نسبت به مدل ساده داشته باشد. هنگام مقایسه خرید, کیفیت محور, یاتاقان, سیستم کنترل و امکان سرویس باید کنار ظاهر بررسی شوند, زیرا این بخش ها بر هزینه نگهداری آینده اثر دارند. ایمن کمک می تواند سفارش را از مرحله بررسی ابعاد و حجم تردد تا انتخاب ساختار مناسب دنبال کند تا تجهیزات بر اساس شرایط واقعی لابی تعیین شوند و تصمیم صرفاً از روی ظاهر یا یک برآورد کلی انجام نشود.
عوامل فنی مؤثر بر قیمت درب گردان شیشه ای
قطر و ارتفاع از عوامل اصلی هستند, زیرا مقدار شیشه, طول پروفیل و ابعاد اجزای سازه ای را تغییر می دهند. تعداد باله ها و نوع ساختار نیز بر وزن مجموعه و طراحی محور اثر دارند. استفاده از فریم آلومینیومی, پوشش استیل یا طرح تمام شیشه هرکدام یراق و روش اتصال متفاوتی ایجاد می کنند. توان موتور و نوع گیربکس نیز بر اساس جرم دورانی و شدت استفاده تعیین می شوند. بنابراین اختلاف میان دو پیشنهاد می تواند ناشی از تفاوت واقعی در ظرفیت, متریال و تجهیزات کنترلی باشد.
شرایط نصب نیز باید در برآورد دیده شود. زیرسازی موجود, نوع کف, سقف, مسیر برق و میزان دسترسی به محل اجرا می توانند حجم عملیات را تغییر دهند. تعداد و نوع سنسورهای موردنیاز نیز بر اساس ساختار و سطح کنترل ایمنی مشخص می شود. هنگام مقایسه بهتر است جزئیات فنی هر پیشنهاد در کنار خدمات نصب و نگهداری بررسی شوند. یک سیستم با قطعات قابل سرویس و دسترسی مناسب می تواند در طول بهره برداری مدیریت ساده تری داشته باشد و از توقف طولانی به دلیل یک قطعه مصرفی جلوگیری کند.

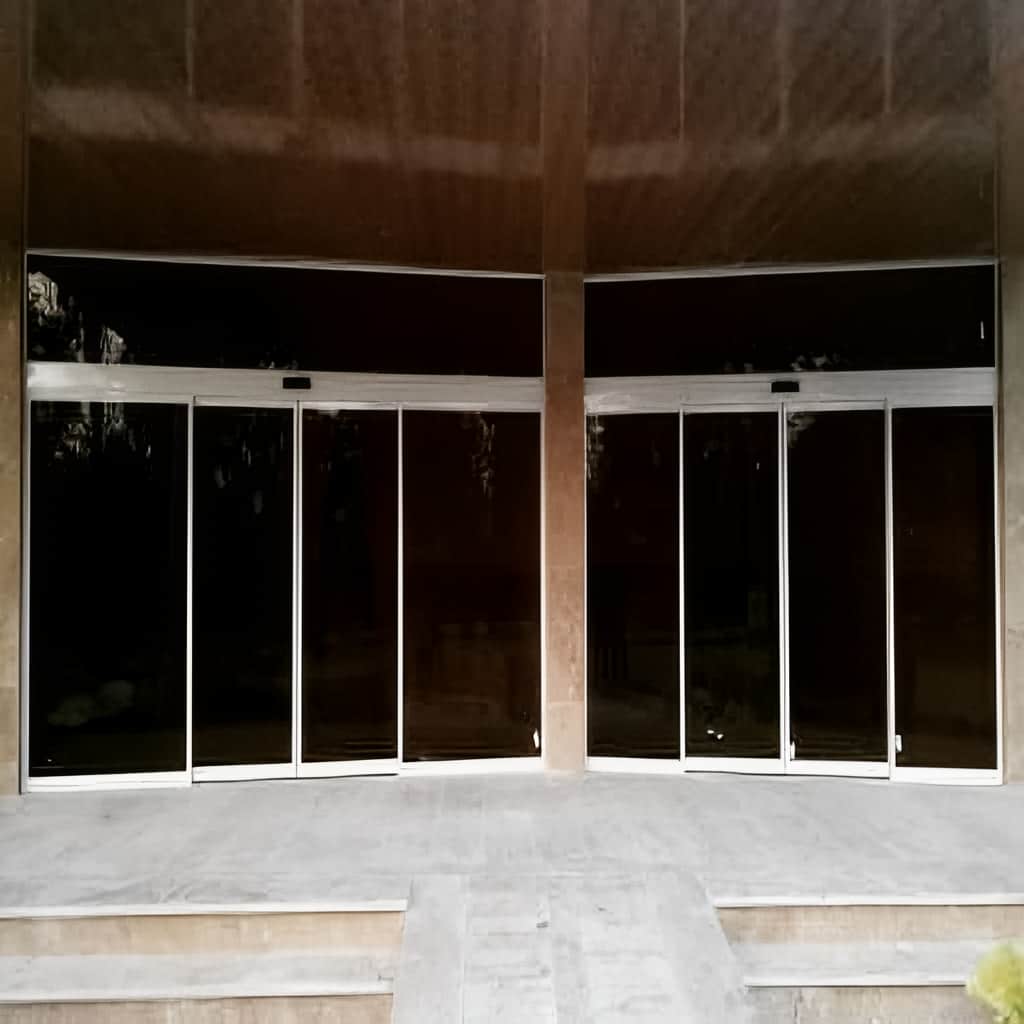

مراحل سفارش حرفه ای از بررسی لابی تا ساخت
فرآیند سفارش با دریافت ابعاد اولیه, تصاویر ورودی و اطلاعات مربوط به تردد آغاز می شود. سپس فضای آزاد پیرامون دهانه و شرایط کف و سقف بررسی می گردد تا قطر مناسب قابل پیشنهاد باشد. پس از اندازه برداری دقیق, تعداد باله ها, نوع شیشه, فریم, پوشش و تجهیزات حرکتی تعیین می شوند. محل موتور و دسترسی سرویس نیز باید در همین مرحله مشخص شود. نهایی کردن این موارد قبل از ساخت شیشه احتمال تغییرات پرهزینه در زمان نصب را کاهش می دهد.
بعد از تأیید مشخصات, ساخت اجزای سازه ای و شیشه طبق اندازه های نهایی انجام می شود و نصب با تعیین مرکز و تراز آغاز می گردد. ایمن کمک می تواند در این روند, ارتباط میان طرح ظاهری و مشخصات مکانیکی را حفظ کند تا انتخاب پوشش یا مدل شیشه با عملکرد اپراتور تعارض نداشته باشد. پس از مونتاژ, تنظیم موتور, سنسورها و کنترلر انجام می شود و سیستم در چند چرخه متوالی آزمایش می گردد. تحویل فنی باید شامل بررسی حرکت نرم, واکنش ایمنی و دسترسی مناسب برای سرویس آینده باشد.
نگهداری موتور, محور و تجهیزات ایمنی
نگهداری درب گردان باید پیشگیرانه باشد, زیرا تغییر کوچک در یاتاقان یا تراز محور می تواند در لبه خارجی باله اثر بیشتری ایجاد کند. صدای جدید, لرزش, تغییر سرعت یا فاصله نامساوی بین باله و پوسته از نشانه هایی هستند که نیاز به بازدید دارند. اتصالات شیشه و فریم نیز باید از نظر استحکام بررسی شوند. موتور و گیربکس باید مطابق برنامه سرویس شوند و هرگونه افزایش غیرعادی بار یا دما مورد بررسی قرار گیرد تا مشکل مکانیکی پیش از آسیب گسترده شناسایی شود.
سنسورها نیز نیازمند کنترل عملکرد و تمیزکاری مناسب هستند. تغییر میدان تشخیص می تواند باعث توقف بی دلیل یا واکنش دیرهنگام شود. تست عملکرد ایمنی در بازدید دوره ای کمک می کند رفتار سیستم در برابر مانع همچنان مطابق تنظیم موردنظر باقی بماند. خدمات فنی بهتر است بر اساس تشخیص علت انجام شود و تعویض قطعه تنها پس از بررسی مکانیک و کنترل صورت گیرد. ثبت سرویس ها, تغییرات تنظیمات و قطعات تعویض شده نیز برای مدیریت نگهداری بلندمدت مجموعه مفید است.
- برای استعلام, قطر موردنظر و شرایط واقعی فضای لابی را مشخص کنید.
- در خرید, مشخصات موتور, گیربکس و تجهیزات ایمنی را مقایسه کنید.
- پیش از سفارش, وضعیت زیرسازی کف و سقف را بررسی کنید.
- پس از نصب, برنامه سرویس محور و سنسورها را تعیین کنید.
- تغییر صدا, لرزش یا سرعت را تا زمان توقف کامل نادیده نگیرید.
قطر مناسب از روی عرض محل نصب, حجم تردد, تعداد باله ها و فضای موردنیاز هر محفظه تعیین می شود. انتخاب قطر بسیار کوچک می تواند حرکت کاربران را محدود کند و قطر بیش از نیاز نیز فضای بیشتری از لابی می گیرد و وزن سازه را افزایش می دهد. بهتر است مسیر واقعی ورود و خروج, فاصله از مبلمان و تجهیزات داخلی و نوع کاربری قبل از نهایی شدن اندازه بررسی شوند.
شیشه باید با ابعاد پنل, نوع یراق, فریم و شرایط ایمنی پروژه هماهنگ باشد. ابعاد و ضخامت شیشه مستقیماً روی وزن باله و نیروی لازم برای چرخش اثر می گذارند. در مدل تمام شیشه, کیفیت لبه و اتصالات اهمیت بیشتری دارد و در مدل فریم دار, پروفیل از بخش بیشتری از لبه محافظت می کند. محاسبه وزن شیشه پیش از انتخاب موتور و گیربکس بخش مهم طراحی است.
قیمت به قطر, ارتفاع, تعداد باله ها, نوع شیشه, جنس فریم, پوشش نهایی, توان موتور, نوع گیربکس, کنترلر, سنسورها و شرایط زیرسازی وابسته است. جزئیات معماری خاص نیز می توانند ساختار سفارش را تغییر دهند. برای مقایسه دقیق بهتر است مشخصات فنی پیشنهادها در کنار یکدیگر بررسی شوند, زیرا دو مدل با ظاهر مشابه ممکن است از نظر ظرفیت موتور و سطح تجهیزات ایمنی تفاوت داشته باشند.
ابعاد ورودی, ارتفاع, تصاویر محل, شرایط کف و سقف, حجم تقریبی تردد و فضای آزاد اطراف دهانه اطلاعات اولیه مهمی هستند. پس از بررسی اولیه, اندازه برداری دقیق برای تعیین قطر, تعداد باله ها, ابعاد شیشه و محل محور انجام می شود. سبک ظاهری, نوع فریم و پوشش نیز بهتر است پیش از ساخت نهایی شوند تا مشخصات معماری و مکانیکی در یک نقشه مشترک هماهنگ باشند.
صدا یا لرزش می تواند از تغییر تراز محور, فرسایش یاتاقان, تماس باله با بخش ثابت, شل شدن اتصال یا افزایش مقاومت مکانیکی ایجاد شود. گیربکس و موتور نیز ممکن است در صورت تحمل بار اضافی صدای متفاوتی تولید کنند. عیب یابی بهتر است با بررسی حرکت مکانیکی آغاز شود و سپس تجهیزات محرک و کنترلر ارزیابی شوند. ادامه کار با مقاومت غیرعادی می تواند استهلاک سایر اجزا را افزایش دهد.
سنسورها حضور افراد و موانع را در محدوده های حساس تشخیص می دهند و اطلاعات لازم برای کاهش سرعت یا توقف را به کنترلر می فرستند. موقعیت و محدوده تشخیص آن ها باید بر اساس قطر, سرعت و شکل ورودی تنظیم شود. پس از نصب, سیستم در شرایط مختلف عبور آزمایش می شود تا واکنش مناسب داشته باشد. تمیزکاری و بررسی دوره ای سنسورها نیز برای حفظ دقت عملکرد اهمیت دارد.
جمع بندی
بررسی 12 طرح درب اتوماتیک شیشه ای گردان لابی نشان می دهد که کیفیت این محصول بیش از هر چیز به هماهنگی قطر, باله های شیشه ای, محور, یاتاقان, موتور, گیربکس و تجهیزات ایمنی وابسته است. انتخاب ظاهری مناسب تنها زمانی نتیجه مطلوب می دهد که جرم دورانی و ظرفیت عبور نیز به درستی محاسبه شده باشند. اندازه گیری دقیق, زیرسازی پایدار و هم محوری سازه از مراحل مهم نصب هستند و می توانند از لرزش, تماس شیشه و افزایش بار موتور جلوگیری کنند. تنظیم سرعت و سنسورها نیز باید پس از تکمیل بخش مکانیکی و در شرایط واقعی تردد انجام شود. نگهداری دوره ای محور, یاتاقان, اتصالات و کنترلر به حفظ عملکرد نرم در طول بهره برداری کمک می کند. ایمن کمک می تواند برای بررسی طرح, انتخاب متریال, تعیین مشخصات اپراتور و آماده سازی سفارش مورد استفاده قرار گیرد. برای دریافت مشاوره, ثبت سفارش یا استعلام قیمت روز بهتر است ابعاد ورودی, تصاویر لابی و میزان تردد ارائه شود تا پیشنهاد نهایی با دقت بیشر و بر اساس شرایط واقعی پروژه تنظیم گردد.
