10 مدل درب اتوماتیک شیشه ای تلسکوپی عرض کم
10 مدل درب اتوماتیک شیشه ای تلسکوپی عرض کم نشان می دهند که انتخاب صحیح تعداد لت ها, عرض شیشه و مکانیزم تلسکوپی چگونه می تواند از یک دهانه محدود, مسیر عبور مفیدتری ایجاد کند و هم زمان فشار وارد بر اپراتور را کنترل نگه دارد. تفاوت این مدل ها فقط به شکل ظاهری یا رنگ پروفیل مربوط نیست؛ نحوه روی هم رفتن لت های متحرک, طول ریل, سیستم هم زمان کننده, وزن شیشه سکوریت و محل نصب سنسور مستقیماً بر نرمی حرکت و دوام مجموعه اثر می گذارند. درب اتوماتیک شیشه ای تلسکوپی برای ورودی هایی طراحی می شود که فضای جانبی محدود است و مدل کشویی معمولی نمی تواند از عرض دهانه به شکل مطلوب استفاده کند. در چنین شرایطی, لت ها با سرعت و نسبت حرکتی کنترل شده روی یکدیگر جمع می شوند تا سطح بیشتری از دهانه آزاد شود. انتخاب اپراتور ضعیف, تقسیم بندی نادرست شیشه یا هماهگی نامناسب ریل و تسمه می تواند به صدای اضافی, حرکت ناهماهنگ و افزایش استهلاک منجر شود. به همین دلیل جنس شیشه, کیفیت پروفیل, ظرفیت موتور, وضعیت زیرسازی, نحوه نصب و قابلیت سرویس باید قبل از سفارش بررسی شوند. هزینه نهایی نیز به ابعاد, تعداد لت ها, سطح تجهیزات, متریال و پیچیدگی اجرا وابسته است. ایمن کمک می تواند مشخصات فنی سفارش را بر اساس محدودیت واقعی دهانه بررسی کند تا مدل انتخاب شده علاوه بر ظاهر مناسب, عملکرد قابل اتکا و نگهداری منطقی داشته باشد.
| موضوع فنی | توضیح اثر اجرایی | نکته انتخاب و کنترل |
|---|---|---|
| عرض مفید دهانه | در سیستم تلسکوپی, تقسیم صحیح عرض دهانه میان لت های ثابت و متحرک مشخص می کند چه مقدار مسیر عبور پس از باز شدن آزاد می شود. | عرض مفید عبور را جدا از عرض کل دیوار محاسبه کنید و فضای جمع شدن لت ها را نیز در نظر بگیرید. |
| تعداد لت های متحرک | افزایش تعداد لت های متحرک می تواند امکان جمع شدن مرحله ای شیشه ها را فراهم کند, اما مکانیزم هم زمان کننده و تعداد قطعات حرکتی نیز پیچیده تر می شود. | تعداد لت باید بر اساس عرض محدود محل نصب و ظرفیت واقعی اپراتور تعیین شود. |
| شیشه سکوریت | ابعاد و ضخامت شیشه سکوریت وزن هر لت را تعیین می کند و این وزن مستقیماً بر ریل, غلطک, تسمه و موتور اثر می گذارد. | ضخامت شیشه را فقط بر اساس ظاهر انتخاب نکنید و وزن نهایی مجموعه را در محاسبات اپراتور وارد کنید. |
| ریل تلسکوپی | ریل باید مسیر چند لت را با تراز دقیق حفظ کند تا پنل ها هنگام جمع شدن روی یکدیگر بدون لرزش و تماس ناخواسته حرکت کنند. | زیرسازی ریل باید محکم, مستقیم و قابل دسترس برای سرویس دوره ای باشد. |
| مکانیزم هم زمان کننده | این مکانیزم نسبت حرکت لت ها را کنترل می کند تا پنل های تلسکوپی با ترتیب مشخص باز و بسته شوند و اختلاف سرعت ایجاد نشود. | کیفیت تسمه, قرقره و اتصالات هم زمان کننده در مدل های عرض کم اهمیت بیشتری دارد. |
| اپراتور و موتور | اپراتور نیروی لازم برای حرکت چند لت را تأمین می کند و کنترلر سرعت, شتاب و نقاط کاهش سرعت را مدیریت می کند. | توان سیستم را بر اساس مجموع وزن لت ها, طول حرکت و میزان تردد واقعی تعیین کنید. |
| سنسور و ایمنی | سنسور حرکت فرمان باز شدن را صادر می کند و تجهیزات ایمنی حضور فرد یا مانع را در محدوده بسته شدن لت ها کنترل می کنند. | میدان تشخیص باید با عرض محدود ورودی هماهنگ شود تا باز شدن غیرضروری کاهش یابد. |
| فریم و پروفیل | پروفیل آلومینیومی می تواند از لبه شیشه محافظت کند, در حالی که مدل فریم لس سطح شفاف بیشتری ایجاد می کند و به یراق دقیق تری نیاز دارد. | نوع فریم را با وزن شیشه, سبک نما و شرایط نگهداری هماهنگ کنید. |
| سرویس دوره ای | بازدید ریل, غلطک, تسمه و اتصالات باعث می شود تغییرات کوچک در هماهنگی حرکت قبل از آسیب به موتور یا کنترلر شناسایی شوند. | برنامه نگهداری را بر اساس میزان سیکل کاری و شرایط محیطی محل نصب تنظیم کنید. |
اطلاعات تماس

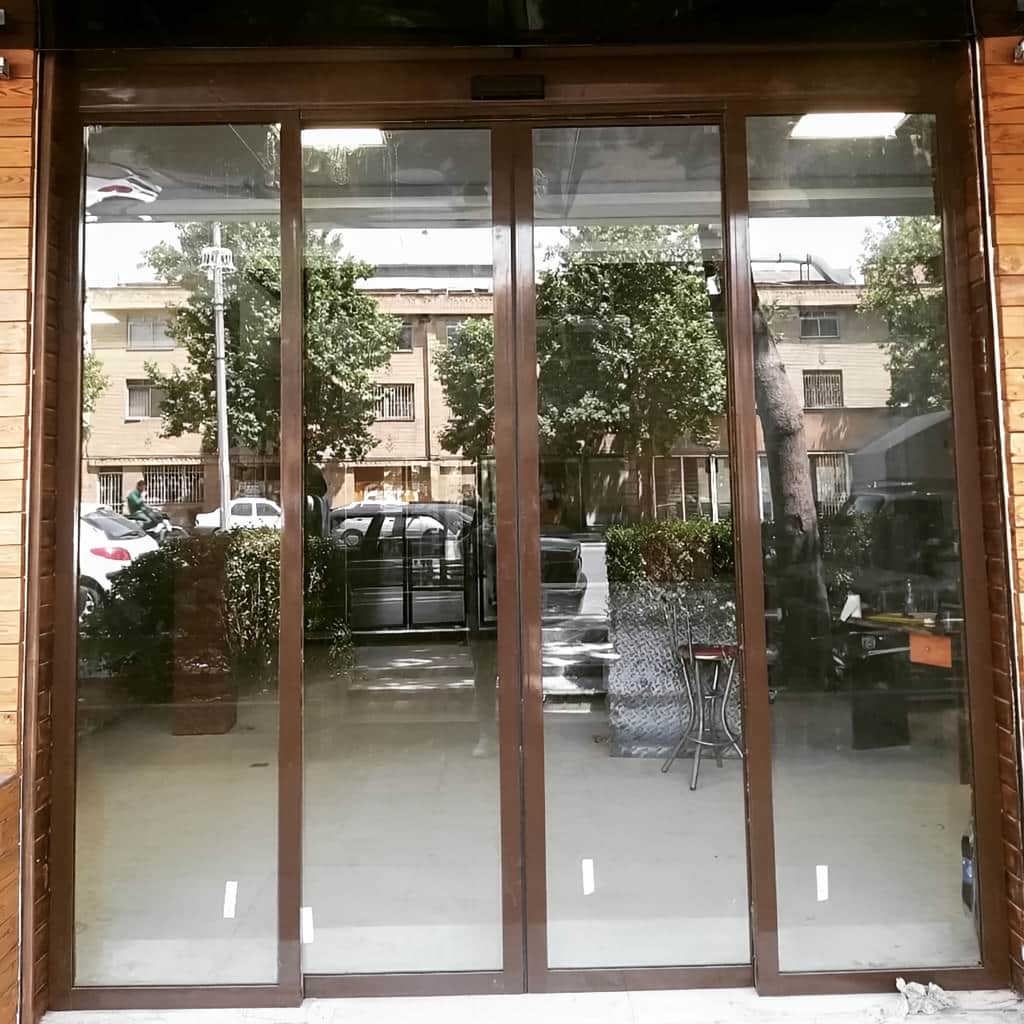

کارکرد فنی درب تلسکوپی در دهانه های کم عرض
درب اتوماتیک شیشه ای تلسکوپی در دهانه کم عرض زمانی مزیت فنی ایجاد می کند که محدودیت فضای جانبی اجازه ندهد یک یا دو لت بزرگ مانند سیستم کشویی معمولی به اندازه کافی کنار بروند. در ساختار تلسکوپی, چند لت متحرک با نسبت حرکتی مشخص پشت یا کنار یکدیگر جمع می شوند و به همین دلیل می توان بخش بیشتری از دهانه را برای عبور آزاد کرد. این افزایش عرض مفید بدون توجه به مکانیزم حرکتی قابل دستیابی نیست؛ زیرا هر پنل باید مسیر دقیق خود را روی ریل طی کند و هم زمان با پنل مجاور حرکت کند. اندازه شیشه ها, محل لت ثابت, طول ریل و ظرفیت موتور باید از ابتدای طراحی با یکدیگر هماهنگ شوند. مزیت اصلی این ساختار استفاده بهتر از فضای محدود است, اما در مقابل تعداد اجزای متحرک و حساسیت تنظیمات افزایش پیدا می کند و نصب باید با دقت بیشتری انجام شود.
مدل های تلسکوپی برای ورودی باریک چه تفاوتی دارند
تفاوت میان مدل های تلسکوپی عرض کم بیشتر از آنکه به یک ظاهر ثابت وابسته باشد, به نحوه تقسیم دهانه مربوط می شود. در بعضی پروژه ها چند لت در یک سمت جمع می شوند و در برخی طرح ها حرکت متقارن در دو طرف انجام می شود. تعداد پنل های ثابت و متحرک نیز می تواند با توجه به عرض موجود تغییر کند. هرچه فضای جانبی کمتر باشد, طراح باید نسبت بین عرض هر لت و مقدار هم پوشانی آن ها را دقیق تر محاسبه کند تا بازشوی مفید مناسبی باقی بماند. همین موضوع باعث می شود دو درب با عرض کلی مشابه, عملکرد کاملاً متفاوتی از نظر میزان بازشو داشته باشند.
مدل فریم دار برای محیط هایی که حفاظت لبه شیشه و مقاومت بیشتر پنل اهمیت دارد قابل بررسی است, در حالی که مدل فریم لس سطح شفاف تری ایجاد می کند و در طراحی های مینیمال کاربرد بیشتری دارد. شیشه شفاف, دودی یا مات نیز می تواند بر ظاهر نهایی اثر بگذارد, اما انتخاب آن نباید باعث افزایش نامتناسب وزن لت شود. در مدل های کم عرض, حتی تغییر محدود در ضخامت یا ابعاد شیشه می تواند نسبت بار واردشده به مکانیزم تلسکوپی را تغییر دهد. بنابراین ظاهر هر مدل باید پس از تأیید تقسیم بندی فنی نهایی شود.
چرا سیستم تلسکوپی عرض بیشتری از دهانه آزاد می کند
در یک سیستم کشویی ساده, هر لت برای باز شدن به فضایی تقریباً هم اندازه خودش در کنار دهانه نیاز دارد. اگر این فضای جانبی وجود نداشته باشد, مقدار بازشو محدود می شود. سیستم تلسکوپی این محدودیت را با تقسیم یک پنل بزرگ به چند لت کوچک تر کاهش می دهد. لت ها هنگام باز شدن روی مسیرهای موازی یا مرتبط حرکت می کنند و به صورت مرحله ای روی یکدیگر جمع می شوند. نتیجه این ساختار آن است که طول فضای موردنیاز برای پارک پنل ها کمتر می شود و بخش بیشتری از دهانه به مسیر عبور تبدیل می گردد.
این مزیت به شرطی حفظ می شود که نسبت حرکت پنل ها دقیق باشد. اگر یک لت سریع تر یا کندتر از مقدار طراحی شده حرکت کند, فاصله میان پنل ها تغییر می کند و ممکن است در انتهای مسیر فشار غیرعادی ایجاد شود. مکانیزم هم زمان کننده معمولاً با تسمه, قرقره یا اجزای انتقال حرکت این نسبت را کنترل می کند. کیفیت این بخش در یک درب اتوماتیک شیشه ای تلسکوپی اهمیت زیادی دارد, زیرا خرابی کوچک در آن می تواند کل مزیت حرکت هماهنگ را از بین ببرد و باعث لرزش یا توقف نامنظم لت ها شود.
کاربرد تلسکوپی در فروشگاه و ورودی های محدود
در فروشگاه هایی که ویترین در دو طرف دهانه ادامه دارد, اختصاص فضای زیاد برای جمع شدن یک لت کشویی می تواند سطح مفید نما را کاهش دهد. مدل تلسکوپی امکان می دهد چند پنل در فضای کوتاه تری کنار هم قرار گیرند و ورودی بازتری ایجاد شود. این ویژگی برای مسیرهایی که رفت وآمد مشتری, عبور سبد, کالسکه یا انتقال کالا اهمیت دارد قابل توجه است. با این حال, ابعاد مسیر باید بر اساس نیاز واقعی تعیین شود و استفاده از تلسکوپی تنها به دلیل متفاوت بودن ظاهر آن توجیه فنی ندارد.
در ساختمان های اداری, مراکز خدماتی و ورودی هایی که ستون یا دیوار جانبی فضای حرکت را محدود کرده است نیز این ساختار می تواند کاربرد داشته باشد. محل قرارگیری اپراتور, ارتفاع سقف و امکان ایجاد زیرسازی محکم باید پیش از انتخاب نهایی بررسی شوند. اگر محدودیت فقط در یک سمت وجود دارد, نوع چینش لت ها با حالتی که هر دو سمت محدود هستند متفاوت خواهد بود. طراحی باید از نقشه واقعی محل آغاز شود تا مسیر حرکت شیشه, محل سنسور و نقاط سرویس بدون تداخل با سایر اجزای نما مشخص شوند.
- عرض بازشوی موردنیاز را پیش از انتخاب تعداد لت ها مشخص کنید.
- فضای پارک پنل های تلسکوپی را در حالت کاملاً باز اندازه گیری کنید.
- مدل فریم دار یا فریم لس را بعد از محاسبه وزن شیشه نهایی کنید.
- برای دهانه محدود, نسبت حرکت لت ها و مسیر هم پوشانی را دقیق بررسی کنید.
- امکان دسترسی به مکانیزم تلسکوپی برای سرویس آینده را حفظ کنید.
ساختار ریل, شیشه و مکانیزم هم زمان کننده تلسکوپی
عملکرد پایدار درب اتوماتیک شیشه ای تلسکوپی به این وابسته است که چند لت متحرک بتوانند بدون ایجاد مقاومت اضافی و با سرعت نسبی کنترل شده در کنار یکدیگر حرکت کنند. این وظیفه میان ریل, غلطک ها, تسمه, قرقره ها, موتور و کنترلر تقسیم شده است. شیشه نیز فقط جزء ظاهری نیست و جرم اصلی هر لت را تشکیل می دهد؛ بنابراین ابعاد آن بر بار مکانیکی مجموعه اثر مستقیم دارد. در مدل عرض کم, فاصله پنل ها و نحوه روی هم قرارگرفتن آن ها محدودتر است و هر انحراف در تراز می تواند باعث تماس دو لت شود. از طرف دیگر سنسور باید در محدوده ای کوچک تر ولی دقیق عمل کند. به همین دلیل کیفیت یک سیستم تلسکوپی را نمی توان تنها با توان موتور یا ضخامت شیشه سنجید؛ هماهنگی تمام اجزا و دقت مونتاژ تعیین می کند درب در استفاده روزانه چقدر نرم, کم صدا و قابل سرویس باقی بماند.
شیشه سکوریت و وزن واقعی لت های متحرک
شیشه سکوریت در پنل های تلسکوپی باید پیش از تولید بر اساس نقشه نهایی برش و سوراخ کاری شود. محل یراق, ارتفاع پنل, عرض هر لت و نوع فریم باید در همین مرحله مشخص باشند, زیرا تغییر ابعاد پس از سکوریت امکان پذیر نیست. وزن هر پنل نیز از همین اطلاعات به دست می آید و برای انتخاب غلطک و اپراتور استفاده می شود. در سیستم چندلتی, وزن تمام پنل های متحرک باید در محاسبه دیده شود و نباید تنها وزن بزرگ ترین شیشه مبنای انتخاب موتور قرار گیرد.
افزایش ضخامت شیشه ممکن است در برخی طرح ها لازم باشد, اما ضخامت بیشتر به صورت خودکار به معنای کیفیت بالاتر کل سیستم نیست. شیشه سنگین تر نیروی بیشتری برای شروع و توقف نیاز دارد و می تواند عمر قطعات حرکتی را تحت تأثیر قرار دهد. در مدل فریم دار, پروفیل بخشی از جرم پنل را نیز اضافه می کند. بنابراین محاسبه وزن باید شامل شیشه, فریم و یراق باشد. انتخاب متعادل باعث می شود استحکام موردنیاز حفظ شود و در عین حال اپراتور مجبور به تحمل بار غیرضروری نباشد.
ریل چندمسیره و غلطک های هماهنگ چگونه کار می کنند
ریل سیستم تلسکوپی باید مسیر حرکت چند پنل را به شکلی دقیق نگه دارد. هر لت ممکن است روی مسیر اختصاصی یا مجموعه ای از شیارهای مرتبط حرکت کند و فاصله میان این مسیرها باید ثابت باقی بماند. اگر زیرسازی دچار تاب یا اختلاف تراز باشد, غلطک ها در بخش هایی از مسیر تحت بار جانبی قرار می گیرند. این وضعیت ابتدا به شکل صدای بیشتر یا حرکت سنگین ظاهر می شود و در ادامه می تواند فرسایش غلطک و آویز را سرعت دهد. تراز ریل پیش از نصب شیشه یکی از مراحل اصلی کنترل کیفیت است.
غلطک مناسب باید وزن لت را با حداقل اصطکاک روی ریل منتقل کند و در عین حال لقی بیش از حد نداشته باشد. در سیستم تلسکوپی, خرابی غلطک یک پنل می تواند حرکت لت های دیگر را نیز تحت تأثیر قرار دهد, زیرا پنل ها از نظر زمانی به هم وابسته اند. سرویس دوره ای باید وضعیت سطح غلطک, بلبرینگ, اتصالات آویز و تمیزی ریل را بررسی کند. استفاده از روانکاری نامناسب یا باقی ماندن گردوغبار در مسیر نیز ممکن است عملکرد را مختل کند, بنابراین روش نگهداری باید با ساختار ریل هماهنگ باشد.
تسمه و سیستم هم زمان کننده چه نقشی در دوام دارند
مکانیزم هم زمان کننده تفاوت اصلی سیستم تلسکوپی با کشویی ساده را ایجاد می کند. این مجموعه حرکت پنل اصلی را به پنل بعدی منتقل می کند تا لت ها با نسبت مشخص باز و بسته شوند. تسمه, قرقره و بست های اتصال باید بدون لقی اضافی کار کنند و کشش آن ها در محدوده مناسب باشد. کشش بیش از حد می تواند بار یاتاقان ها را افزایش دهد و کشش کم نیز باعث تأخیر در حرکت یک لت شود. هر دو حالت به کاهش هماهنگی و افزایش ضربه در انتهای مسیر منجر می شوند.
پس از نصب, چندین سیکل باز و بسته شدن باید تحت بار واقعی انجام شود تا مشخص شود پنل ها در تمام مسیر هماهنگ باقی می مانند. کنترل تنها نقطه شروع کافی نیست؛ ممکن است اختلاف حرکت در میانه مسیر یا هنگام کاهش سرعت ظاهر شود. تنظیم کنترلر نیز باید با نسبت مکانیکی پنل ها هماهنگ باشد. اگر سرعت کلی سیستم بیش از ظرفیت مکانیزم انتخاب شود, تنش بیشتری به تسمه و اتصالات وارد خواهد شد. تنظیم متعادل سرعت و شتاب معمولاً برای دوام بلندمدت مهم تر از دستیابی به سریع ترین حرکت ممکن است.
- وزن مجموع شیشه, فریم و یراق را برای انتخاب اپراتور محاسبه کنید.
- ریل چندمسیره را پیش از آویزان کردن لت ها از نظر تراز کنترل کنید.
- لقی و سلامت غلطک هر پنل را جداگانه بررسی کنید.
- کشش تسمه هم زمان کننده را در محدوده مناسب تنظیم کنید.
- هماهنگی لت ها را در ابتدا, میانه و انتهای مسیر آزمایش کنید.
اندازه گیری و نصب درب تلسکوپی برای عرض محدود
اجرای درب اتوماتیک شیشه ای تلسکوپی عرض کم از مرحله اندازه گیری به تصمیم های فنی وابسته است, زیرا هر سانتی متر از فضای جانبی می تواند روی نحوه تقسیم پنل ها و مقدار بازشوی نهایی اثر بگذارد. اندازه برداری باید تنها عرض و ارتفاع دهانه را ثبت نکند؛ محل ستون, ویترین, دیوار کناری, زیرسازی بالای دهانه, کف, مسیر کابل و فضای دسترسی برای تعمیر نیز باید مشخص شوند. بعد از این مرحله می توان تعداد لت های متحرک, عرض هر شیشه و میزان هم پوشانی را تعیین کرد. سپس وزن مجموعه با ظرفیت اپراتور تطبیق داده می شود. نصب مکانیکی باید پیش از تنظیم الکترونیکی تکمیل شود تا کنترلر برای جبران ایراد ریل یا اصطکاک پنل ها استفاده نشود. در پایان, میدان سنسورها و پارامترهای حرکت تنظیم می شوند و سیستم در چند سیکل متوالی آزمایش می شود تا حرکت واقعی با محاسبات اولیه تطبیق داشته باشد.
اندازه برداری دهانه کم عرض قبل از ساخت شیشه
اولین اندازه مهم, عرض خالص میان موانع واقعی است و نه صرفاً فاصله میان دو دیوار ظاهری. قاب نما, ستون, قرنیز, تجهیزات امنیتی یا ویترین می توانند بخشی از مسیر حرکت را اشغال کنند. فضای بالای دهانه نیز باید از نظر امکان نصب ریل و دسترسی به اپراتور بررسی شود. اگر پوشش دکوراتیو در بالای ورودی وجود دارد, باید مشخص شود سازه باربر در چه موقعیتی قرار گرفته است. اتصال اپراتور به سطح ضعیف می تواند بعداً باعث تغییر تراز و ایجاد صدای حرکتی شود.
پس از ثبت ابعاد, طرح تقسیم بندی تهیه می شود تا معلوم شود هر پنل چه عرضی دارد و در حالت باز در کجا قرار می گیرد. در این مرحله تفاوت میان عرض کل, عرض مفید و فضای پارک لت ها مشخص می شود. برای یک دهانه کم عرض, کوچک ترین تغییر در این تقسیم بندی می تواند میزان عبور را تغییر دهد. همچنین محل شیشه های ثابت و مسیر حرکت متحرک ها باید با کف و دیواره های جانبی هماهنگ شوند. نهایی کردن این نقشه پیش از تولید شیشه, احتمال اصلاحات پرهزینه در زمان نصب را کاهش می دهد.
نصب ریل و تنظیم فاصله میان لت های تلسکوپی
ریل باید روی خط تراز مشخص و به زیرسازی مناسب متصل شود. پس از آن آویزها و غلطک ها در موقعیت اولیه نصب می شوند و هر لت به صورت جداگانه روی مسیر خود قرار می گیرد. فاصله میان پنل های موازی باید به اندازه ای باشد که در تمام مسیر تماس ایجاد نشود, اما فاصله بیش از حد نیز ظاهر مجموعه را نامنظم می کند. تنظیم ارتفاع هر شیشه اهمیت دارد, زیرا اختلاف ارتفاع می تواند باعث ناهماهنگی خطوط افقی و حتی تماس با کف یا یراق پنل مجاور شود.
پیش از فعال کردن موتور, بهتر است لت ها به صورت دستی در مسیر حرکت داده شوند. این کار مقاومت مکانیکی, نقطه گیر و هرگونه تماس احتمالی را آشکار می کند. پس از اطمینان از حرکت آزاد, تسمه و مکانیزم هم زمان کننده متصل و تنظیم می شوند. سپس موتور و کنترلر وارد مدار می شوند و نقاط باز و بسته نهایی تعریف می گردند. این ترتیب باعث می شود سیستم الکترونیکی روی یک ساختار مکانیکی سالم تنظیم شود و موتور مجبور نباشد با افزایش نیرو, ایراد ناشی از تراز یا اصطکاک را پنهان کند.
تنظیم سنسور و تشخیص خطاهای رایج پس از اجرا
در یک ورودی کم عرض, تنظیم سنسور باید دقیق باشد زیرا مسیر عبور به اجزای جانبی نزدیک تر است و احتمال تحریک سنسور توسط حرکت خارج از دهانه وجود دارد. زاویه تشخیص باید مسیر نزدیک شدن کاربران را پوشش دهد و فرمان باز شدن در زمان مناسب صادر شود. سنسور ایمنی نیز باید ناحیه ای را که لت ها در آن بسته می شوند کنترل کند. پس از نصب, تست از چند جهت و با سرعت های مختلف عبور کمک می کند میدان تشخیص واقعی ارزیابی و در صورت نیاز اصلاح شود.
خطاهایی مانند حرکت ناهماهنگ پنل ها, صدای دوره ای, توقف ناقص یا باز شدن بدون حضور کاربر باید مرحله به مرحله بررسی شوند. ابتدا ریل, غلطک و تسمه کنترل می شوند و سپس سنسور, کابل ها و تنظیمات کنترلر بررسی خواهند شد. تعویض سریع موتور بدون کنترل اجزای مکانیکی ممکن است علت اصلی مشکل را برطرف نکند. در سیستم تلسکوپی, یک بست شل یا اختلاف کشش می تواند رفتار چند پنل را تغییر دهد. عیب یابی منظم از ساده ترین جزء به سمت کنترلر, معمولاً دقیق تر و کم هزینه تر است.
- عرض واقعی میان موانع را مبنای طراحی قرار دهید.
- طرح تقسیم لت ها را پیش از سفارش شیشه تأیید کنید.
- حرکت دستی پنل ها را قبل از فعال کردن اپراتور آزمایش کنید.
- فاصله میان مسیرهای موازی را در تمام طول ریل کنترل کنید.
- سنسور را با الگوی واقعی عبور کاربران تنظیم کنید.
قیمت, سفارش و نگهداری درب تلسکوپی ایمن کمک
قیمت درب اتوماتیک شیشه ای تلسکوپی عرض کم به یک عامل منفرد وابسته نیست و از ترکیب تعداد لت ها, ابعاد شیشه, نوع فریم, طول ریل, ظرفیت اپراتور و پیچیدگی مکانیزم هم زمان کننده شکل می گیرد. مدل هایی که پنل های بیشتری دارند معمولاً به اجزای حرکتی و تنظیم دقیق تری نیاز دارند, در حالی که یک ساختار ساده تر ممکن است با قطعات کمتری اجرا شود. شرایط محل نصب نیز اهمیت دارد؛ زیرسازی ضعیف, محدودیت دسترسی یا نیاز به هماهنگی با نمای موجود می تواند مراحل اجرا را تغییر دهد. هنگام خرید, بهتر است مشخصات فنی پیشنهادها در کنار یکدیگر بررسی شوند و تنها هزینه اولیه معیار نباشد. امکان سرویس, کیفیت غلطک, نوع تسمه و دسترسی به قطعات مصرفی بر هزینه نگهداری آینده نیز اثر دارند. ایمن کمک می تواند فرآیند سفارش را بر پایه اندازه گیری, انتخاب ساختار و کنترل اجزای فنی پیش ببرد تا سیستم متناسب با محدودیت واقعی دهانه انتخاب شود.
چه عواملی هزینه سیستم تلسکوپی را تغییر می دهند
ابعاد دهانه و تعداد لت های موردنیاز نخستین عوامل هستند, زیرا مستقیماً بر مقدار شیشه, طول ریل و تعداد قطعات حرکتی اثر می گذارند. مدل فریم دار علاوه بر شیشه به پروفیل و اتصالات مربوط نیاز دارد و مدل فریم لس از یراق متفاوتی استفاده می کند. ظرفیت موتور و نوع کنترلر نیز باید بر اساس وزن کل سیستم تعیین شوند. افزایش تعداد سنسور یا استفاده از تجهیزات ایمنی تکمیلی می تواند مشخصات سفارش را تغییر دهد. بنابراین دو درب با ظاهر نزدیک ممکن است از نظر ساختار داخلی کاملاً متفاوت باشند.
شرایط اجرای محل نیز باید در برآورد دیده شود. وجود سازه مناسب برای نصب ریل, امکان کابل کشی, دسترسی به قسمت بالای دهانه و نیاز به اصلاح نما روی حجم کار اثر دارند. اگر پروژه نیازمند زیرسازی جدید باشد, این مرحله بخشی از اجرا محسوب می شود. هنگام مقایسه گزینه ها بهتر است نوع شیشه, وزن لت ها, مشخصات اپراتور, جنس پروفیل و جزئیات خدمات پس از نصب به صورت یک مجموعه بررسی شوند. چنین مقایسه ای نشان می دهد اختلاف میان پیشنهادها از چه بخش فنی ناشی شده است.
مراحل سفارش از بررسی دهانه تا تحویل سیستم
فرآیند سفارش با دریافت اطلاعات اولیه از دهانه آغاز می شود. تصاویر واضح, عرض و ارتفاع تقریبی, محدودیت فضای جانبی و میزان تردد می توانند برای بررسی اولیه مفید باشند. پس از انتخاب ساختار احتمالی, اندازه برداری دقیق انجام می شود و تعداد لت ها, ابعاد هر پنل, نوع فریم و محل شیشه ثابت مشخص می گردد. در همین مرحله ظرفیت اپراتور و تجهیزات سنسور نیز تعیین می شوند. این ترتیب مانع از آن می شود که شیشه پیش از نهایی شدن ساختار مکانیکی تولید شود.
پس از آماده سازی قطعات, نصب ریل, شیشه ها, مکانیزم تلسکوپی و تجهیزات الکترونیکی انجام می شود. سپس سرعت, شتاب, زمان بازماندن و نقاط کاهش سرعت تنظیم می شوند. در ایمن کمک, بررسی عملکرد نهایی باید شامل هماهنگی لت ها, واکنش سنسور و حرکت بدون ضربه باشد تا تحویل فقط به روشن شدن اپراتور محدود نشود. چند سیکل متوالی زیر بار واقعی می تواند ایرادهایی را نشان دهد که در حرکت کوتاه دستی دیده نمی شوند. توضیح روش استفاده و زمان مناسب بازدید دوره ای نیز بخشی از تحویل فنی محسوب می شود.
نگهداری پیشگیرانه و تعمیر سیستم تلسکوپی
به دلیل تعدد پنل ها و اجزای انتقال حرکت, نگهداری سیستم تلسکوپی اهمیت بیشتری نسبت به یک مسیر کشویی بسیار ساده دارد. ریل باید تمیز بماند و غلطک ها از نظر لقی یا صدای غیرعادی کنترل شوند. کشش تسمه هم زمان کننده نیز ممکن است پس از دوره ای از کار نیاز به بازبینی داشته باشد. اتصالات شیشه و آویزها باید محکم باشند و پنل ها در حالت بسته هم راستایی خود را حفظ کنند. تغییر تدریجی فاصله میان لت ها می تواند نشانه نیاز به تنظیم باشد.
در تعمیر, ابتدا باید مشخص شود ایراد از بخش مکانیکی, سنسور یا کنترلر ناشی شده است. حرکت پله ای می تواند با غلطک یا تسمه ارتباط داشته باشد, در حالی که باز شدن ناخواسته ممکن است از میدان تشخیص سنسور ناشی شود. توقف در نقطه اشتباه نیز می تواند به تنظیم کنترلر یا مقاومت مکانیکی مربوط باشد. خدمات فنی مرحله ای از تعویض قطعات سالم جلوگیری می کند و هزینه نگهداری را منطقی تر نگه می دارد. ثبت سرویس ها و تغییرات عملکرد نیز برای تشخیص روند فرسایش در بازدیدهای بعدی مفید است.
- استعلام را بر اساس مشخصات کامل شیشه, اپراتور و تعداد لت ها انجام دهید.
- در مقایسه خرید, مکانیزم تلسکوپی و کیفیت قطعات حرکتی را بررسی کنید.
- پیش از سفارش, وضعیت زیرسازی محل نصب را مشخص کنید.
- پس از اجرا, هماهنگی پنل ها را در چند سیکل کاری آزمایش کنید.
- سرویس دوره ای را پیش از ایجاد توقف کامل سیستم انجام دهید.
در این سیستم یک پنل بزرگ به چند لت کوچک تر تقسیم می شود و پنل ها هنگام باز شدن به صورت مرحله ای روی یکدیگر جمع می شوند. به همین دلیل فضای جانبی لازم برای پارک لت ها کاهش پیدا می کند و بخش بیشتری از دهانه آزاد می شود. مقدار بازشوی واقعی به تعداد لت ها, عرض هر پنل, میزان هم پوشانی و نحوه قرارگیری شیشه های ثابت بستگی دارد و باید پیش از ساخت محاسبه شود.
مکانیزم هم زمان کننده باعث می شود چند لت با نسبت حرکتی مشخص و بدون تأخیر نامطلوب حرکت کنند. تسمه, قرقره و اتصالات این بخش باید کشش و تنظیم مناسبی داشته باشند. اگر یک پنل نسبت به دیگری عقب بماند, فاصله ها تغییر می کنند و امکان ایجاد ضربه یا لرزش افزایش می یابد. به همین دلیل کیفیت این قطعات و کنترل دوره ای آن ها بخش مهمی از دوام سیستم تلسکوپی محسوب می شود.
قیمت بر اساس ابعاد دهانه, تعداد لت ها, نوع شیشه, فریم, طول ریل, ظرفیت اپراتور, مکانیزم هم زمان کننده, سنسورها و شرایط نصب تعیین می شود. وضعیت زیرسازی نیز می تواند مراحل اجرا را تغییر دهد. برای مقایسه درست بهتر است مشخصات فنی هر پیشنهاد بررسی شود, زیرا دو مدل با ظاهر مشابه ممکن است از نظر تعداد قطعات, ظرفیت موتور و کیفیت تجهیزات حرکتی تفاوت قابل توجهی داشته باشند.
عرض و ارتفاع تقریبی دهانه, فضای آزاد دو طرف, تصاویر محل نصب, وضعیت قسمت بالای ورودی و میزان تردد اطلاعات اولیه مهمی هستند. پس از بررسی اولیه, اندازه برداری دقیق برای تعیین تعداد لت ها, عرض شیشه ها و میزان بازشوی مفید انجام می شود. نوع فریم و ظاهر موردنظر نیز باید قبل از تولید شیشه مشخص شود تا ساخت پنل ها با نقشه مکانیکی و ظرفیت اپراتور هماهنگ باشد.
مدل فریم لس می تواند در دهانه محدود اجرا شود, اما مناسب بودن آن به ابعاد شیشه, وزن پنل, نوع یراق و شدت تردد بستگی دارد. حذف قاب پیرامونی ظاهر شفاف تری ایجاد می کند, ولی اتصال شیشه و کیفیت لبه ها اهمیت بیشتری پیدا می کند. در پروژه پرتردد ممکن است فریم آلومینیومی مزایای نگهداری و محافظت بیشتری داشته باشد. تصمیم نهایی باید بعد از بررسی وزن و شرایط استفاده گرفته شود.
ناهماهنگی می تواند از کشش نامناسب تسمه, لقی اتصال, فرسایش غلطک, آلودگی ریل یا تغییر تراز پنل ها ناشی شود. تنظیمات کنترلر نیز ممکن است روی شروع و توقف حرکت اثر بگذارد. عیب یابی بهتر است از بخش مکانیکی آغاز شود و سپس سنسورها و کنترلر بررسی شوند. ادامه کار با لت های ناهماهنگ می تواند فشار بیشتری به تسمه و اپراتور وارد کند, بنابراین بررسی زودهنگام توصیه می شود.
جمع بندی
10 مدل درب اتوماتیک شیشه ای تلسکوپی عرض کم زمانی نتیجه فنی مناسبی ایجاد می کنند که هدف اصلی طراحی, استفاده بهتر از دهانه محدود باشد و تعداد لت ها بر اساس فضای واقعی انتخاب شود. شیشه سکوریت, ریل چندمسیره, غلطک, تسمه, مکانیزم هم زمان کننده و اپراتور باید به صورت یک سیستم واحد دیده شوند, زیرا ضعف هر بخش می تواند هماهنگی حرکت پنل ها را کاهش دهد. اندازه برداری دقیق پیش از ساخت شیشه و کنترل تراز در زمان نصب از مهم ترین اقداماتی هستند که احتمال صدا, لرزش و استهلاک زودرس را کم می کنند. پس از اجرا نیز تنظیم سنسور, سرعت حرکت و نقاط کاهش سرعت باید زیر بار واقعی آزمایش شود. نگهداری پیشگیرنه ریل و قطعات انتقال نیرو نیز به حفظ عملکرد نرم سیستم کمک می کند. ایمن کمک می تواند برای انتخاب مدل, بررسی تعداد لت ها, تعیین مشخصات اپراتور و برنامه ریزی اجرای فنی مورد استفاده قرار گیرد. برای مشاوره, سفارش یا استعلام قیمت روز, بهتر است ابعاد دقیق دهانه, تصاویر محل و محدودیت فضای جانبی ارائه شود تا پیشنهاد نهایی بر اساس شرایط واقعی پروژه تنظیم گردد.
