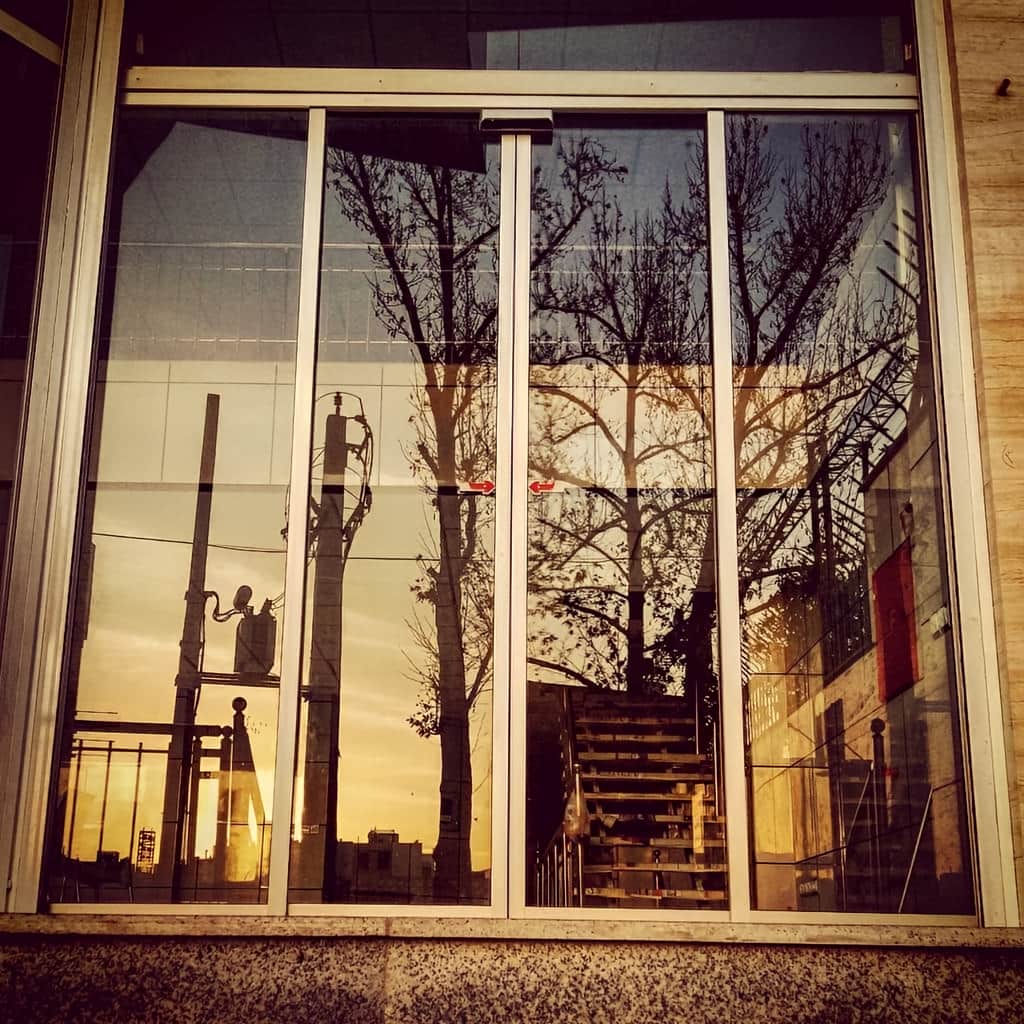

11 مدل درب شیشه ای لمینت اتوماتیک لابی
11 مدل درب شیشه ای لمینت اتوماتیک لابی نشان می دهند که انتخاب درست ساختار شیشه, وزن لت و ظرفیت اپراتور چگونه می تواند ایمنی پنل را افزایش دهد و حرکت روزانه ورودی را نرم و کنترل شده نگه دارد. در شیشه لمینت, چند لایه شیشه با لایه میانی به یک مجموعه تبدیل می شوند و همین ساختار باعث می شود وزن, ضخامت نهایی و نوع یراق اهمیت بیشتری نسبت به یک پنل ساده پیدا کنند. درب شیشه ای لمینت اتوماتیک لابی می تواند به صورت کشویی دو لت, تک لت, تلسکوپی, فریم دار, فریم لس, ترکیبی با شیشه ثابت یا مناسب تردد سنگین طراحی شود و هر مدل از نظر عرض مفید, جرم متحرک, فضای جانبی و جزئیات نصب تفاوت دارد. اگر هماهگی میان وزن شیشه, ظرفیت غلطک و توان موتور رعایت نشود, حرکت کند, افزایش صدا, کشش نامناسب تسمه یا استهلاک زودتر اجزا محتمل است. نوع لایه میانی, کیفیت لبه, یراق, ریل, سنسور حرکت, سنسور ایمنی, زیرسازی و تنظیم شتاب نیز بر نتیجه نهایی اثر دارند. انتخاب حرفه ای باید ظاهر شفاف لابی را همراه با دوام و امکان نگهداری بررسی کند. قیمت نهایی به ابعاد, ترکیب شیشه, تعداد لت, مدل اپراتور و شرایط اجرا وابسته است. ایمن کمک می تواند پیش از سفارش, دهانه, تردد و مشخصات فنی پنل را بررسی کند تا سیستم از نظر ایمنی, حرکت و سرویس پذیری متعادل باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| ساختار شیشه لمینت | شیشه لمینت از چند لایه شیشه و لایه میانی تشکیل می شود و ضخامت نهایی آن بر وزن لت, انتخاب یراق و ظرفیت اپراتور اثر مستقیم دارد. | ترکیب شیشه را بر اساس ابعاد پنل و شرایط استفاده تعیین کنید. |
| وزن لت | وزن واقعی لت شامل شیشه لمینت, یراق و فریم احتمالی است و باید برای انتخاب موتور, غلطک و ظرفیت سیکل کاری محاسبه شود. | وزن کامل پنل را مبنای انتخاب اپراتور قرار دهید. |
| نوع بازشو | مدل کشویی, تک لت یا تلسکوپی تعیین می کند شیشه چه مسیری حرکت کند و چه مقدار عرض مفید از ورودی آزاد شود. | فضای جانبی و ظرفیت عبور را هم زمان بررسی کنید. |
| ریل و غلطک | ریل تراز و غلطک متناسب با وزن شیشه لمینت, اصطکاک را کاهش می دهند و حرکت یکنواخت پنل سنگین تر را ممکن می کنند. | ظرفیت غلطک را متناسب با جرم واقعی لت انتخاب کنید. |
| اپراتور | موتور و کنترلر باید علاوه بر وزن شیشه, تعداد سیکل کاری لابی را مدیریت کنند و شتاب و توقف را بدون ضربه تنظیم نمایند. | توان حمل بار و ظرفیت کارکرد متوالی را جداگانه بررسی کنید. |
| یراق اتصال | یراق وظیفه انتقال بار شیشه لمینت به مجموعه حرکتی را دارد و باید با ضخامت پنل و نوع فریم یا ساختار فریم لس سازگار باشد. | یراق را بعد از نهایی شدن ضخامت و وزن شیشه انتخاب کنید. |
| سنسور ایمنی | سنسور ایمنی حضور فرد یا مانع را در مسیر بسته شدن تشخیص می دهد و از ادامه حرکت نامناسب لت جلوگیری می کند. | محدوده سنسور را پس از نصب واقعی و با سناریوهای مختلف آزمایش کنید. |
| زیرسازی | زیرسازی پایدار باید وزن اپراتور و پنل های لمینت را تحمل کند تا تغییر شکل سازه باعث افت تراز ریل و افزایش اصطکاک نشود. | استحکام محل اتصال را پیش از تولید پنل ها بررسی کنید. |
| نگهداری | بازدید ریل, غلطک, تسمه, یراق و سنسورها کمک می کند تغییر رفتار سیستم پیش از ایجاد خرابی گسترده شناسایی شود. | برنامه سرویس را بر اساس وزن لت و شدت تردد تنظیم کنید. |
عملکرد فنی درب لمینت اتوماتیک در فضای لابی
درب شیشه ای لمینت اتوماتیک لابی باید علاوه بر ایجاد ورودی شفاف, وزن بیشتر پنل لمینت را در سیکل های مکرر با حرکت کنترل شده جابه جا کند. انتخاب نوع بازشو در این شرایط مستقیماً روی تقسیم وزن, طول ریل و ظرفیت اپراتور اثر می گذارد. مدل دو لت وزن را میان دو پنل تقسیم می کند, مدل تک لت ممکن است یک شیشه بزرگ تر داشته باشد و مدل تلسکوپی با چند لت متحرک, عرض مفید بیشتری از فضای محدود ایجاد می کند. در هر مدل, کنترلر باید سرعت و شتاب را بر اساس جرم واقعی تنظیم کند تا توقف انتهایی به یراق ضربه نزند. سنسور حرکت نیز باید مسیر نزدیک شدن کاربران را به درستی پوشش دهد و از ایجاد سیکل های غیرضروری جلوگیری کند. در نتیجه, انتخاب مدل باید از روی رابطه میان ابعاد, وزن, تردد و فضای جانبی انجام شود.
مدل کشویی دو لت برای توزیع متعادل وزن
در مدل کشویی دو لت, دو پنل شیشه لمینت از مرکز به طرفین حرکت می کنند و بار متحرک میان دو بخش تقسیم می شود. این ساختار برای لابی هایی مناسب است که در هر دو سمت دهانه فضای کافی برای جمع شدن شیشه وجود دارد. تقسیم جرم می تواند انتخاب غلطک و کنترل حرکت را منطقی تر کند, زیرا هر لت نسبت به یک پنل تک تکه بزرگ وزن کمتری دارد. با این حال, وزن لایه میانی, یراق و فریم احتمالی باید در محاسبه نهایی لحاظ شود و تنها مساحت شیشه معیار نباشد.
هماهنگی حرکت دو لت برای حفظ ظاهر و عملکرد اهمیت دارد. اگر یک غلطک اصطکاک بیشتری داشته باشد یا کشش تسمه در دو سمت متعادل نباشد, یکی از پنل ها ممکن است دیرتر به نقطه بسته برسد. این اختلاف می تواند فاصله مرکزی را نامنظم کند و روی درزگیری یا قفل احتمالی اثر بگذارد. هنگام راه اندازی باید چند سیکل متوالی اجرا شود و شروع حرکت, سرعت میانی و کاهش سرعت انتهایی هر دو پنل مقایسه شوند. حرکت هم زمان باعث کاهش فشار نامتقارن روی یراق و افزایش کیفیت کارکرد روزانه می شود.
مدل تک لت برای لابی با محدودیت یک طرفه
مدل تک لت برای دهانه هایی کاربرد دارد که فضای آزاد تنها در یک طرف موجود است و پنل متحرک باید در همان سمت جمع شود. در این حالت ممکن است عرض شیشه بیشتر شود و وزن لت لمینت نسبت به یک پنل در مدل دو لت افزایش پیدا کند. این موضوع انتخاب اپراتور را حساس تر می کند, زیرا موتور باید جرم بیشتری را در هر سیکل شتاب دهد و متوقف سازد. یراق و غلطک نیز باید ظرفیت کافی داشته باشند و محل اتصال آن ها با ساختار شیشه هماهنگ باشد.
برای پنل سنگین تر, شتاب اولیه نباید تند تنظیم شود. افزایش ناگهانی سرعت می تواند بار لحظه ای بیشتری به بست ها و تسمه وارد کند و در انتهای مسیر نیز توقف شدید به یراق فشار می آورد. کنترلر باید منحنی حرکت را متناسب با وزن واقعی تنظیم کند. فاصله پایین شیشه از کف نیز باید در تمام طول مسیر ثابت باقی بماند. اگر پنل در بخشی از ریل افتادگی داشته باشد, ابتدا تراز و غلطک بررسی می شوند و سپس تنظیمات الکترونیکی تغییر می کنند.

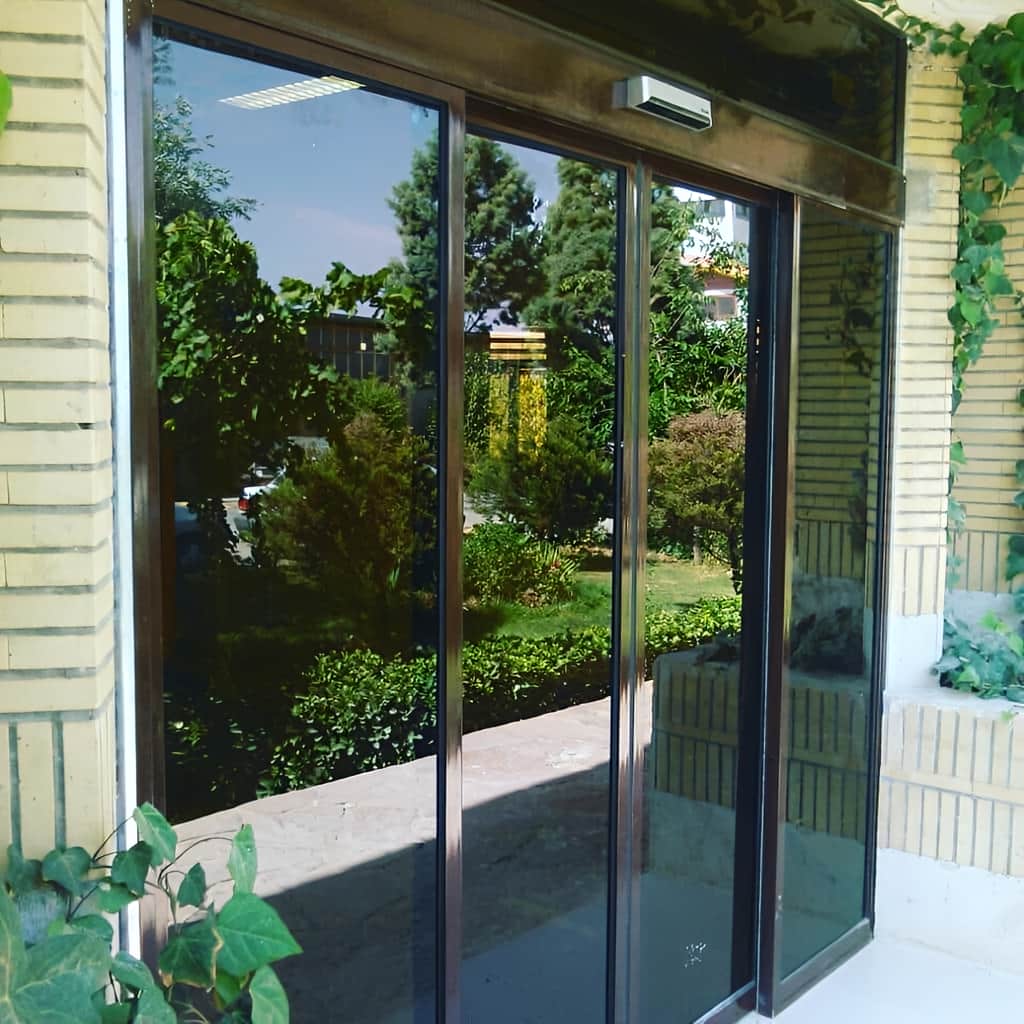

مدل تلسکوپی برای افزایش عرض مفید لابی
مدل تلسکوپی از چند لت متحرک تشکیل می شود که هنگام باز شدن روی یکدیگر جمع می شوند و نسبت به کشویی معمولی می توانند بخش بیشتری از دهانه را آزاد کنند. این ویژگی در لابی هایی مفید است که فضای جانبی محدود است اما مسیر عبور وسیع تری نیاز دارد. در شیشه لمینت, وزن هر لت و جرم مجموع پنل ها اهمیت زیادی دارند و مکانیزم هم زمان کننده باید برای بار واقعی انتخاب شود. تعداد بیشتر غلطک و یراق نیز نقاط بیشتری برای تنظیم و نگهداری ایجاد می کند.
اگر یکی از لت ها در اثر فرسایش غلطک یا تغییر کشش تسمه با سرعت متفاوت حرکت کند, هماهنگی مجموعه کاهش پیدا می کند. این مسئله می تواند ابتدا به شکل اختلاف فاصله میان پنل ها دیده شود و بعد فشار بیشتری به سیستم انتقال نیرو وارد کند. در سرویس دوره ای باید حرکت نسبی تمام لت ها, صدای ریل و وضعیت تسمه بررسی شوند. استفاده از تلسکوپی زمانی منطقی است که افزایش عرض مفید مزیت واقعی ایجاد کند و دسترسی مناسب برای تنظیم قطعات متعدد نیز در طراحی پوشش اپراتور حفظ شود.
- مدل بازشو را با فضای جانبی و عرض مفید هماهنگ کنید.
- وزن هر پنل لمینت را پیش از انتخاب موتور محاسبه کنید.
- در مدل دو لت, حرکت هم زمان دو پنل را آزمایش کنید.
- برای تک لت سنگین, شتاب و توقف نرم تری در نظر بگیرید.
- مدل تلسکوپی را همراه با نیاز نگهداری بیشتر ارزیابی کنید.
ساختار شیشه لمینت و اثر آن بر اجزای حرکتی
ویژگی اصلی شیشه لمینت در ساختار چندلایه آن است و همین ساختار, رفتار مکانیکی پنل را در درب اتوماتیک تحت تأثیر قرار می دهد. لایه میانی بین شیشه ها باعث می شود مجموعه پس از آسیب رفتار متفاوتی از شیشه تک لایه داشته باشد, اما هم زمان ضخامت و وزن نهایی نیز افزایش پیدا می کند. یراق باید این جرم را به غلطک منتقل کند و ریل نیز بار پنل را بدون تغییر شکل و اصطکاک اضافی هدایت نماید. تسمه و موتور مسئول حرکت هستند, اما کیفیت عملکرد آن ها به سالم بودن مسیر مکانیکی بستگی دارد. کنترلر نیز باید سرعت را طوری تنظیم کند که انرژی حرکتی پنل سنگین در انتهای مسیر به تدریج کاهش یابد. بنابراین انتخاب شیشه لمینت باید هم زمان با بررسی یراق, غلطک, ریل و ظرفیت اپراتور انجام شود.
لایه میانی و ضخامت نهایی شیشه لمینت
شیشه لمینت از ترکیب چند لایه تشکیل می شود و ضخامت نهایی آن بر وزن پنل و نوع یراق اثر می گذارد. انتخاب ترکیب لایه ها باید با ابعاد شیشه و نوع استفاده هماهنگ باشد. پنل بزرگ با ساختار سنگین تر می تواند بار قابل توجهی به غلطک و موتور وارد کند و نیازمند اپراتوری با ظرفیت مناسب باشد. در مرحله طراحی باید ضخامت کل واقعی مشخص شود تا یراق, شیارها و اتصالات با آن سازگار باشند و در نصب نیاز به اصلاح پیش بینی نشده ایجاد نشود.
وزن بیشتر شیشه فقط روی توان موتور اثر ندارد و انرژی لازم برای توقف پنل را نیز افزایش می دهد. به همین دلیل کنترلر باید کاهش سرعت را پیش از رسیدن به انتهای مسیر آغاز کند. انتخاب موتور قوی بدون تنظیم مناسب شتاب نمی تواند فشار مکانیکی را برطرف کند. روش درست این است که جرم پنل, طول مسیر و تعداد سیکل کاری به صورت مشترک بررسی شوند. این هماهنگی باعث می شود شیشه لمینت مزیت ایمنی خود را حفظ کند و در عین حال سیستم حرکتی تحت بار نامتناسب قرار نگیرد.
یراق و نحوه مهار پنل لمینت
یراق نقطه انتقال وزن پنل به غلطک است و باید با ضخامت و ساختار شیشه سازگار باشد. در مدل فریم لس, دقت اتصال اهمیت بیشتری دارد, زیرا قاب پیرامونی برای توزیع نیرو وجود ندارد. در مدل فریم دار, پروفیل بخشی از بار را سازمان دهی می کند اما وزن بیشتری به لت اضافه می شود. در هر دو حالت, محل تماس و بست ها باید طوری طراحی شوند که فشار موضعی نامناسب روی لبه شیشه ایجاد نشود و پنل در طول حرکت تراز باقی بماند.
پس از نصب, یراق باید از نظر هم راستایی و استحکام بررسی شود. تغییر کوچک در ارتفاع یک سمت پنل می تواند باعث بار نامتقارن روی غلطک شود و حرکت را در طول ریل تغییر دهد. در سرویس دوره ای, فاصله شیشه از کف و وضعیت بست ها نیز باید کنترل شوند. مشاهده لقی یا افتادگی نباید تنها با تنظیم نرم افزاری موتور جبران شود, زیرا ریشه مشکل مکانیکی است. اصلاح به موقع یراق از فشار بیشتر روی تسمه, ریل و موتور جلوگیری می کند.
ریل و غلطک برای حمل پنل سنگین تر
ریل باید بار پنل لمینت را در طول مسیر با تراز ثابت تحمل کند. هرگونه تاب یا آلودگی می تواند مقاومت حرکت را افزایش دهد و موتور را مجبور کند نیروی بیشتری مصرف کند. غلطک نیز باید ظرفیت وزنی مناسب داشته باشد و بلبرینگ آن بدون لقی یا صدای غیرعادی کار کند. در پنل های سنگین تر, کیفیت این دو جزء اهمیت بیشتری پیدا می کند, زیرا اختلاف کوچک در اصطکاک می تواند در سیکل های مکرر به استهلاک سریع تر تبدیل شود.
حرکت دستی پنل پیش از اتصال نهایی موتور یک آزمون مهم است. شیشه باید در تمام مسیر با نیروی نسبتاً یکنواخت حرکت کند و نقطه گیر مشخصی وجود نداشته باشد. اگر مقاومت غیرعادی احساس شود, ابتدا ریل, تراز و غلطک بررسی می شوند. افزایش قدرت یا تغییر پارامتر موتور برای عبور از این مشکل, فشار را به سایر اجزا منتقل می کند. نگهداری منظم و تمیز نگه داشتن مسیر نیز کمک می کند شرایط حرکتی نزدیک به وضعیت اولیه باقی بماند.
- ضخامت کل شیشه لمینت را پیش از انتخاب یراق مشخص کنید.
- وزن نهایی پنل را همراه با فریم و اتصالات محاسبه کنید.
- یراق را از نظر ظرفیت بار و سازگاری با ضخامت شیشه بررسی کنید.
- ریل و غلطک را برای وزن واقعی لت انتخاب کنید.
- حرکت دستی را پیش از تنظیم موتور کنترل کنید.
اندازه گیری, نصب و تنظیم درب لمینت اتوماتیک
دقت نصب درب شیشه ای لمینت اتوماتیک لابی از مرحله برداشت ابعاد شروع می شود, زیرا وزن بیشتر پنل اجازه نمی دهد خطاهای تراز به سادگی نادیده گرفته شوند. عرض و ارتفاع دهانه, فضای جانبی, کف نهایی, محل شیشه ثابت, زیرسازی بالای دهانه و مسیر کابل باید قبل از تولید ثبت شوند. پس از انتخاب مدل بازشو, ابعاد پنل و نوع یراق نهایی می شوند و ظرفیت اپراتور بر اساس وزن واقعی تعیین می گردد. در زمان نصب, ابتدا ریل روی زیرسازی پایدار قرار می گیرد و شیشه ها بدون اتکا به نیروی موتور به صورت دستی آزمایش می شوند. بعد از تأیید حرکت مکانیکی, تسمه, موتور و کنترلر تنظیم می شوند. سنسورهای حرکت و ایمنی در مرحله آخر قرار می گیرند تا رفتار الکترونیکی بر پایه یک مسیر حرکتی سالم شکل بگیرد.
اندازه گیری دهانه و محاسبه عرض مفید
عرض کلی دهانه باید از عرض مفید عبور تفکیک شود, زیرا پنل ثابت و محل جمع شدن لت ها بخشی از فضای معماری را اشغال می کنند. در مدل دو لت, فضای دو طرف و در مدل تک لت, فضای یک سمت باید برای حرکت کامل شیشه کافی باشد. در تلسکوپی نیز تعداد پنل ها بر عرض نهایی اثر می گذارد. اندازه گیری باید با توجه به کف نهایی انجام شود تا فاصله پایین شیشه پس از نصب در محدوده صحیح باقی بماند و نیاز به اصلاح ارتفاع ایجاد نشود.
ارتفاع پنل بر جرم نهایی شیشه لمینت اثر قابل توجهی دارد و باید هم زمان با ظرفیت زیرسازی بررسی شود. سازه بالای دهانه باید بتواند وزن اپراتور و نیروهای ناشی از حرکت را بدون تغییر شکل تحمل کند. همچنین بهتر است مسیر کابل برق و سنسورها پیش از تکمیل پوشش ها تعیین شود. ثبت تمام این اطلاعات در یک نقشه اجرایی باعث می شود تولید شیشه, انتخاب یراق و آماده سازی اپراتور بر اساس داده های یکسان انجام شوند و خطای هماهنگی میان مراحل کاهش یابد.

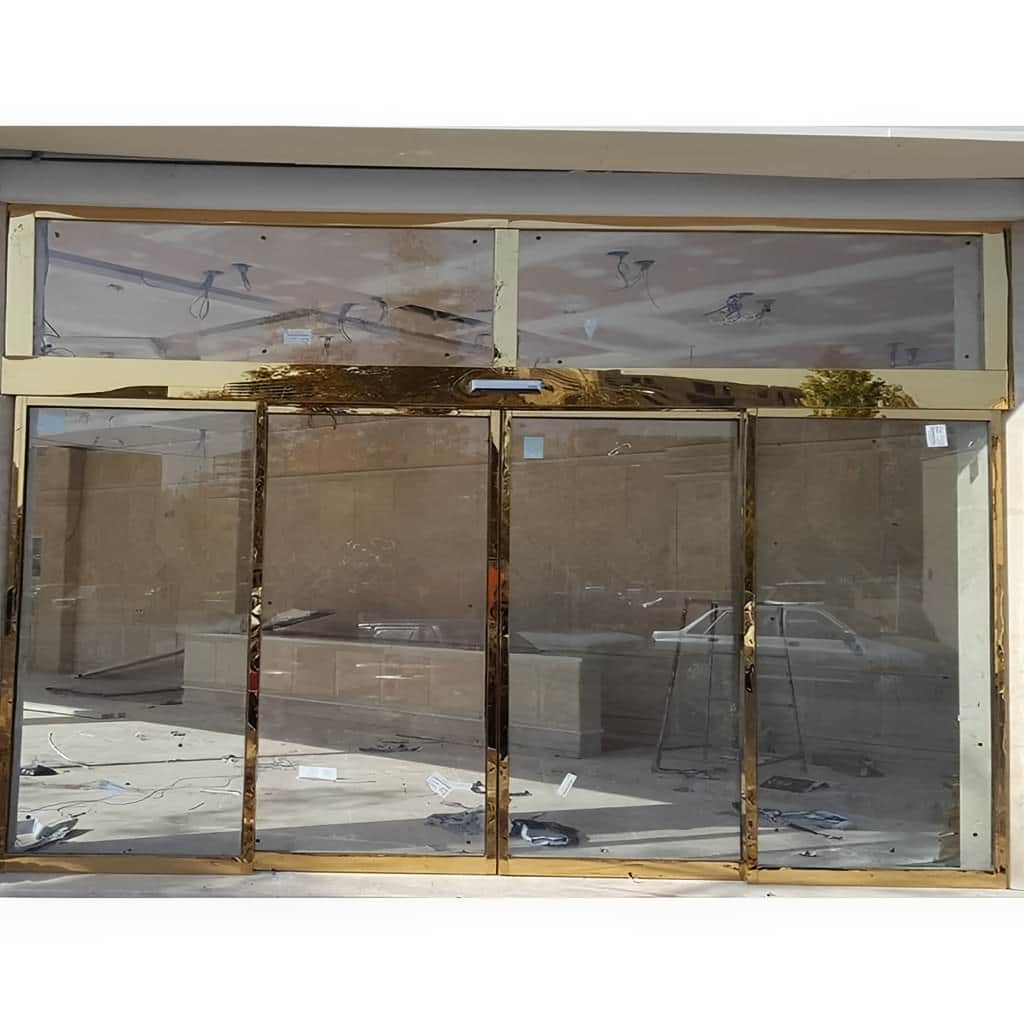

تراز ریل و نصب پنل بدون مقاومت اضافی
ریل باید روی سطحی پایدار و کاملاً تراز نصب شود, زیرا حتی شیب محدود می تواند رفتار پنل سنگین را تغییر دهد. پس از نصب غلطک, شیشه در تمام مسیر حرکت داده می شود و فاصله آن با کف و پنل مجاور کنترل می گردد. اگر شیشه در بخشی از مسیر به سمت پایین یا بالا تغییر موقعیت دهد, تراز ریل یا تنظیم غلطک باید اصلاح شود. موتور نباید برای جبران ایراد ناشی از نصب مکانیکی مورد استفاده قرار گیرد.
بعد از تأیید حرکت آزاد, تسمه نصب می شود و کشش آن در محدوده مناسب قرار می گیرد. کشش بسیار زیاد فشار اضافه به محور موتور وارد می کند و کشش کم نیز می تواند باعث لغزش یا واکنش کند شود. سپس کنترلر نقاط باز و بسته و سرعت ها را ثبت می کند. چند سیکل متوالی با وزن واقعی پنل اجرا می شود تا تغییر صدا, لرزش یا توقف نامنظم مشخص شود. این مرحله کمک می کند اشکالات پیش از تحویل و شروع استفاده روزانه اصلاح شوند.
تنظیم سنسور و عیب یابی رفتار غیرعادی
سنسور حرکت باید کاربر را پیش از رسیدن به لت تشخیص دهد, اما نباید نسبت به رفت وآمد خارج از مسیر اصلی بیش از حد حساس باشد. هر فرمان غیرضروری یک سیکل اضافه ایجاد می کند و در پنل لمینت سنگین تر, این سیکل به معنی کار مکانیکی بیشتر برای موتور و غلطک است. زاویه و حساسیت سنسور باید پس از تکمیل محیط اطراف تنظیم شوند. سنسور ایمنی نیز باید محدوده بسته شدن را پوشش دهد تا حضور مانع باعث توقف یا بازگشت حرکت شود.
اگر درب کند, پرصدا یا نامنظم حرکت کند, بررسی باید از مکانیک شروع شود. ریل, غلطک, یراق و تسمه به ترتیب کنترل می شوند و سپس تنظیمات کنترلر بررسی می گردند. اگر درب بی دلیل باز شود, ورودی سنسور و میدان تشخیص ارزیابی می شود. این عیب یابی مرحله ای مانع از تعویض قطعات سالم یا افزایش بی دلیل توان موتور می شود. ثبت شرایطی که خطا در آن رخ می دهد نیز می تواند تشخیص علت را سریع تر و دقیق تر کند.
- ابعاد را پس از مشخص شدن کف نهایی برداشت کنید.
- زیرسازی را با وزن اپراتور و پنل لمینت تطبیق دهید.
- تراز ریل را پیش از فعال کردن موتور کنترل کنید.
- کشش تسمه را برای انتقال نیرو بدون فشار اضافی تنظیم کنید.
- سنسورها را پس از تکمیل محیط اطراف آزمایش کنید.
قیمت, سفارش و نگهداری درب لمینت ایمن کمک
قیمت درب شیشه ای لمینت اتوماتیک لابی به ترکیب شیشه, ابعاد پنل, مدل بازشو و تجهیزات حرکتی وابسته است و تنها با مساحت دهانه مشخص نمی شود. تعداد لایه های شیشه, نوع لایه میانی, ضخامت نهایی, تعداد لت ها, فریم دار یا فریم لس بودن, ظرفیت اپراتور, یراق, ریل و غلطک همگی ساختار سفارش را تغییر می دهند. مدل تلسکوپی نیز به اجزای حرکتی بیشتری نیاز دارد و پنل تک لت بزرگ می تواند اپراتور متفاوتی نسبت به دو لت سبک تر بخواهد. شرایط زیرسازی, مسیر کابل و نحوه دسترسی برای سرویس نیز در اجرای واقعی اهمیت دارند. هنگام خرید بهتر است کیفیت شیشه و ظرفیت تجهیزات همراه با خدمات نصب و نگهداری مقایسه شوند. ایمن کمک می تواند مشخصات سفارش را بر اساس وزن, تردد و محدودیت های دهانه هماهنگ کند تا انتخاب قطعات بر پایه نیاز واقعی انجام شود.
عوامل فنی مؤثر بر قیمت سیستم لمینت
ترکیب شیشه یکی از عوامل اصلی است, زیرا تعداد لایه ها, ضخامت و ابعاد پنل روی مقدار متریال و وزن اثر می گذارند. افزایش وزن نیز ممکن است به یراق, غلطک و اپراتور با ظرفیت متفاوت نیاز داشته باشد. نوع بازشو بخش دیگری از ساختار هزینه است؛ تلسکوپی تعداد قطعات بیشتری دارد و تک لت بزرگ می تواند موتور متفاوتی بخواهد. سنسورها, کنترلر و تجهیزات جانبی نیز با توجه به عرض دهانه و شدت استفاده انتخاب می شوند.
شرایط نصب نیز باید در مقایسه لحاظ شود. زیرسازی ضعیف ممکن است به تقویت نیاز داشته باشد و پوشش معماری نامناسب می تواند دسترسی به اپراتور را دشوار کند. هنگام بررسی پیشنهادها بهتر است نوع شیشه, یراق, ریل, غلطک, موتور و خدمات اجرا به صورت مشخص مقایسه شوند. این روش نشان می دهد اختلاف هزینه از کدام ویژگی فنی ناشی شده است و مانع انتخاب صرفاً بر اساس یک مبلغ کلی می شود که جزئیات متریال و ظرفیت تجهیزات در آن روشن نیست.
مراحل سفارش از انتخاب شیشه تا راه اندازی
سفارش حرفه ای با دریافت ابعاد اولیه, تصاویر ورودی, نوع تردد و مدل موردنظر آغاز می شود. سپس اندازه گیری دقیق انجام می گیرد و عرض مفید, تعداد لت ها و فضای جانبی مشخص می شوند. بعد از آن ساختار شیشه لمینت, نوع فریم یا یراق و وزن تقریبی پنل تعیین می گردند. ظرفیت اپراتور نیز بر همین اساس انتخاب می شود و زیرسازی و مسیر کابل پیش از تولید نهایی مورد بررسی قرار می گیرند تا اجرای مراحل مختلف با یکدیگر هماهنگ باشد.
پس از آماده شدن پنل ها, نصب ریل و یراق انجام می شود و حرکت دستی شیشه کنترل می گردد. در ایمن کمک می توان تحویل فنی را شامل بررسی تراز, صدای غلطک, کشش تسمه, سرعت موتور و عملکرد سنسورها قرار داد. چند سیکل متوالی برای ارزیابی اهمیت دارد, زیرا برخی مشکلات تنها پس از تکرار حرکت ظاهر می شوند. دسترسی مناسب به کاور اپراتور نیز باید حفظ شود تا سرویس های آینده بدون تخریب یا باز کردن گسترده اجزای اطراف انجام شوند.
نگهداری پیشگیرانه برای پنل های لمینت
وزن بیشتر پنل لمینت باعث می شود وضعیت ریل, غلطک و تسمه در نگهداری اهمیت ویژه ای داشته باشد. افزایش صدا, لرزش, کند شدن حرکت یا بسته نشدن کامل می توانند نشانه تغییر در یکی از این اجزا باشند. یراق نیز باید از نظر لقی یا تغییر تراز بررسی شود. سنسورها ممکن است در اثر آلودگی یا جابه جایی نیاز به تنظیم مجدد داشته باشند و میدان تشخیص آن ها باید با شرایط واقعی مسیر ورود هماهنگ باقی بماند.
فاصله سرویس باید با شدت تردد و وزن پنل تناسب داشته باشد. در ورودی پرتردد, تغییر کوچک در غلطک یا تسمه می تواند سریع تر توسعه پیدا کند. ثبت زمان سرویس و تغییرات تنظیمات به تشخیص روند فرسایش کمک می کند و امکان مقایسه وضعیت فعلی با بازدید قبلی را فراهم می سازد. نگهداری پیشگیرانه باعث می شود بخش مکانیکی پیش از ایجاد توقف کامل اصلاح شود و عمر مفید موتور, ریل و یراق بهتر مدیریت گردد.
- برای استعلام, ترکیب شیشه و ابعاد پنل را مشخص کنید.
- در خرید, وزن شیشه را همراه ظرفیت اپراتور مقایسه کنید.
- پیش از سفارش, فریم یا نوع یراق را نهایی کنید.
- پس از نصب, حرکت چند سیکل متوالی را بررسی کنید.
- نگهداری ریل, غلطک, تسمه و سنسورها را برنامه ریزی کنید.
شیشه لمینت از چند لایه شیشه و یک لایه میانی تشکیل می شود و ساختار یکپارچه تری ایجاد می کند. این ترکیب معمولاً ضخامت و وزن پنل را افزایش می دهد, بنابراین یراق, غلطک و اپراتور باید بر اساس جرم واقعی انتخاب شوند. در یک درب اتوماتیک, تفاوت وزن مستقیماً بر شتاب, توقف و ظرفیت سیکل کاری اثر دارد. به همین دلیل انتخاب شیشه لمینت باید همراه با بررسی کامل سیستم حرکتی انجام شود.
انتخاب به ابعاد دهانه و فضای جانبی بستگی دارد. در مدل دو لت, وزن میان دو پنل تقسیم می شود و ممکن است مدیریت بار آسان تر باشد. تک لت برای دهانه ای مناسب است که فقط یک سمت فضای حرکت دارد, اما شیشه بزرگ تر می تواند وزن بیشتری داشته باشد. بنابراین پیش از انتخاب باید جرم هر پنل, ظرفیت اپراتور, عرض مفید و فضای پارک شیشه به صورت هم زمان بررسی شوند.
قیمت به ترکیب و ضخامت شیشه, ابعاد پنل, تعداد لت ها, نوع بازشو, فریم یا یراق, ظرفیت اپراتور, ریل, غلطک و سنسورها وابسته است. شرایط زیرسازی و جزئیات نصب نیز ساختار پروژه را تغییر می دهند. برای مقایسه صحیح بهتر است مشخصات فنی هر پیشنهاد جداگانه بررسی شوند, زیرا دو درب با ظاهر مشابه ممکن است از نظر وزن شیشه, نوع لایه میانی و ظرفیت تجهیزات حرکتی تفاوت داشته باشند.
ابعاد تقریبی دهانه, تصاویر محل, میزان تردد, فضای جانبی و مدل بازشو اطلاعات اولیه مهمی هستند. پس از بررسی, اندازه گیری دقیق انجام می شود و ساختار شیشه, تعداد لت ها, نوع یراق و ظرفیت اپراتور مشخص می گردند. وضعیت زیرسازی و محل سنسورها نیز باید پیش از تولید نهایی بررسی شوند. ارائه این اطلاعات کمک می کند سفارش متناسب با وزن واقعی و شرایط اجرایی آماده شود و تغییرات زمان نصب کاهش پیدا کند.
صدا می تواند از آلودگی ریل, فرسایش غلطک, کشش نامناسب تسمه, لقی یراق یا تنظیم نادرست سرعت ناشی شود. وزن پنل لمینت ممکن است اثر این مشکلات را محسوس تر کند. عیب یابی بهتر است با حرکت دستی شیشه و بررسی ریل آغاز شود, سپس غلطک و تسمه کنترل شوند و در مرحله بعد تنظیمات اپراتور بررسی گردد. این ترتیب از تعویض بی دلیل قطعات سالم جلوگیری می کند.
دوام به انتخاب اپراتور متناسب با وزن شیشه, ریل تراز, غلطک با ظرفیت کافی و تنظیم صحیح شتاب وابسته است. یراق نیز باید پنل را بدون لقی یا تمرکز نامناسب نیرو نگه دارد. سرویس دوره ای ریل, تسمه, سنسورها و اتصالات کمک می کند تغییرات کوچک پیش از تبدیل شدن به خرابی گسترده شناسایی شوند. حرکت نرم و کاهش سرعت کنترل شده در انتهای مسیر نیز فشار وارد بر قطعات را کمتر می کند.
جمع بندی
بررسی 11 مدل درب شیشه ای لمینت اتوماتیک لابی نشان می دهد که انتخاب موفق باید از رابطه میان ساختار شیشه, وزن پنل, یراق, ریل, غلطک و اپراتور آغاز شود. مدل دو لت می تواند جرم را میان دو پنل تقسیم کند, تک لت برای محدودیت یک طرفه مناسب است و تلسکوپی در فضای جانبی محدود عرض مفید بیشتری ایجاد می کند. ضخامت و ترکیب شیشه لمینت باید پیش از انتخاب تجهیزات حرکتی نهایی شوند تا موتور و غلطک متناسب با بار واقعی باشند. نصب ریل روی زیرسازی پایدار, تنظیم صحیح تسمه و کاهش سرعت انتهای مسیر نیز فشار وارد بر پنل را محدود می کنند. سنسورها باید پس از تکمیل بخش مکانیکی با مسیر واقعی تردد تنظیم شوند. ایمن کمک می تواند برای بررسی مدل, ترکیب شیشه, یراق و ظرفیت اپراتور مورد استفاده قرار گیرد. برای دریافت مشاوره, سفارش یا استعلام قیمت روز بهتر است ابعاد دهانه, تصاویر محل و میزان تردد ارائه شود تا پیشنهاد نهایی با پایدری مناسب و بر اساس شرایط واقعی آماده گردد.
