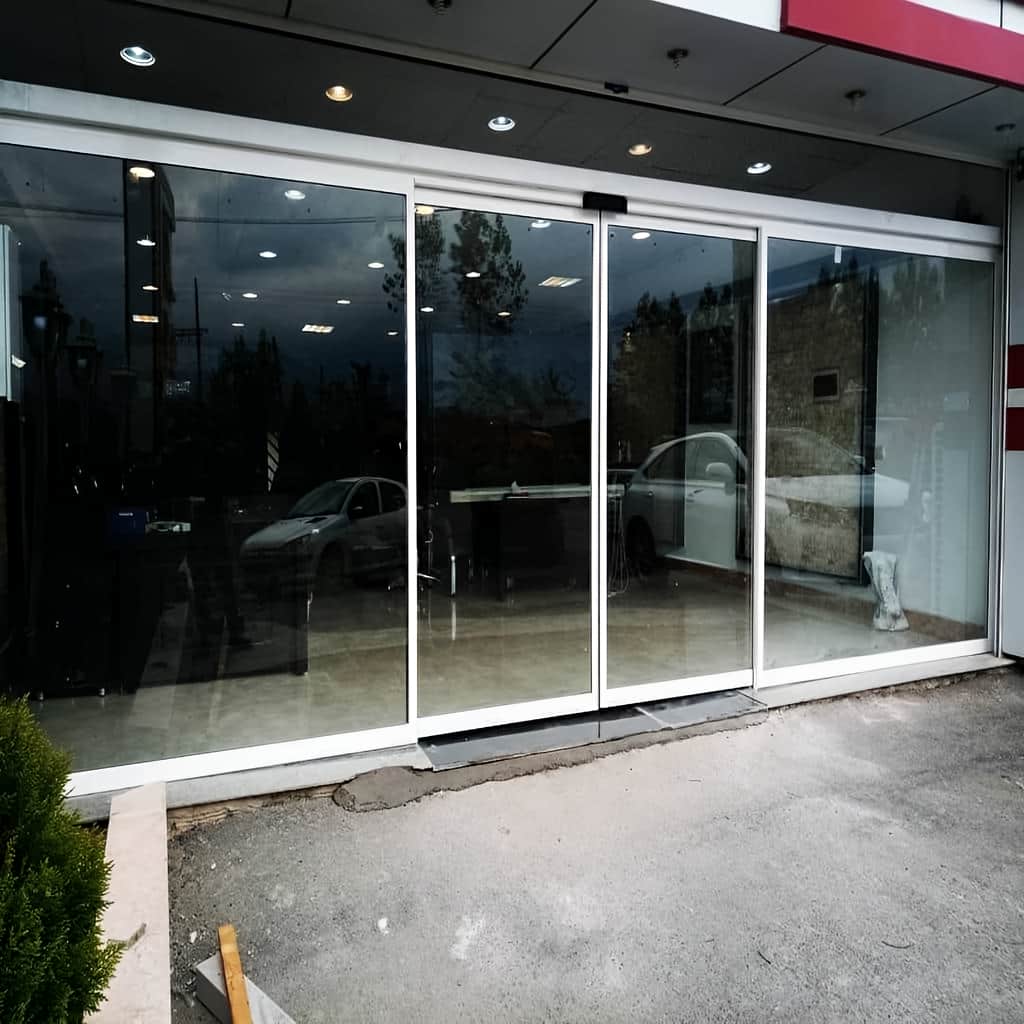

11 نمونه درب شیشه ای اتوماتیک کشویی دو لت
11 نمونه درب شیشه ای اتوماتیک کشویی دو لت نشان می دهند که انتخاب درست عرض دهانه, شیشه سکوریت و ظرفیت اپراتور چگونه می تواند حرکت دو لت را نرم تر کند و استهلاک مجموعه را کاهش دهد. در این ساختار, دو لت متحرک روی یک ریل مشترک و در جهت مخالف یکدیگر جابه جا می شوند تا مسیر عبور از مرکز دهانه باز شود؛ بنابراین وزن شیشه, طول هر لت, کیفیت غلطک ها, نوع تسمه, دقت تراز ریل و تنظیم سنسور مستقیماً بر عملکرد روزانه اثر دارند. درب شیشه ای اتوماتیک دو لت برای فروشگاه, مجتمع تجاری, ورودی اداری و فضاهایی که رفت وآمد منظم دارند قابل استفاده است, اما تنها ظاهر شفاف آن نباید معیار انتخاب باشد. اختلاف میان مدل فریم دار, فریم لس, شیشه شفاف, شیشه دودی, پروفیل باریک یا طرح تمام شیشه می تواند روی وزن لت و جزئیات نصب اثر بگذارد. همچنین انتخاب اپراتور ضعیف, زیرسازی نامناسب یا تنظیم نادرست سنسورها باعث افزایش صدای حرکت, لرزش و فرسایش زودهنگام قطعات می شود. درب شیشه ای اتوماتیک دو لت زمانی دوام بالاتری خواهد داشت که اجزای مکانیکی و الکترونیکی با شرایط واقعی پروژه هماهگ شوند. هزینه نهایی نیز به ابعاد, متریال, نوع شیشه, اپراتور, تجهیزات ایمنی و پیچیدگی اجرا وابسته است. ایمن کمک می تواند در بررسی این متغیرها و آماده سازی سفارش متناسب با محل نصب نقش فنی و مشورتی داشته باشد.
| موضوع فنی | توضیح اثر در عملکرد | نکته انتخاب و اجرا |
|---|---|---|
| عرض دهانه | عرض دهانه مشخص می کند هر لت چه طول حرکتی داشته باشد و چه مقدار عرض مفید عبور پس از باز شدن درب شیشه ای اتوماتیک ایجاد شود. | عرض کل و عرض مفید عبور باید جداگانه اندازه گیری شوند تا تقسیم بندی دو لت دقیق باشد. |
| شیشه سکوریت | شیشه سکوریت بخش اصلی جرم متحرک را تشکیل می دهد و ضخامت, ابعاد و کیفیت لبه آن بر وزن لت و بار واردشده به اپراتور اثر دارد. | ابعاد و محل یراق پیش از سکوریت نهایی شوند تا نیاز به ساخت مجدد شیشه ایجاد نشود. |
| اپراتور | اپراتور شامل موتور, کنترلر, ریل و سیستم انتقال نیرو است و باید توان جابه جایی هم زمان دو لت را با سرعت کنترل شده داشته باشد. | ظرفیت اپراتور بر اساس وزن واقعی دو لت و شدت تردد انتخاب شود. |
| ریل و غلطک | ریل تراز و غلطک باکیفیت باعث می شوند حرکت دو لت بدون لرزش و اصطکاک اضافی انجام شود و فشار جانبی به موتور کاهش یابد. | تراز زیرسازی و سلامت سطح حرکت قبل از تنظیم نهایی کنترل شود. |
| فریم | فریم آلومینیومی می تواند از لبه شیشه محافظت کند و استحکام لت را افزایش دهد, در حالی که مدل فریم لس ظاهر شفاف تری ایجاد می کند. | انتخاب فریم باید با ابعاد شیشه, میزان تردد و سبک نمای ورودی هماهنگ باشد. |
| سنسور حرکت | سنسور مسیر نزدیک شدن افراد را تشخیص می دهد و زمان مناسب باز شدن دو لت را به کنترلر اعلام می کند. | محدوده تشخیص نباید آن قدر وسیع باشد که رفت وآمد خارج از مسیر ورودی باعث باز شدن مداوم شود. |

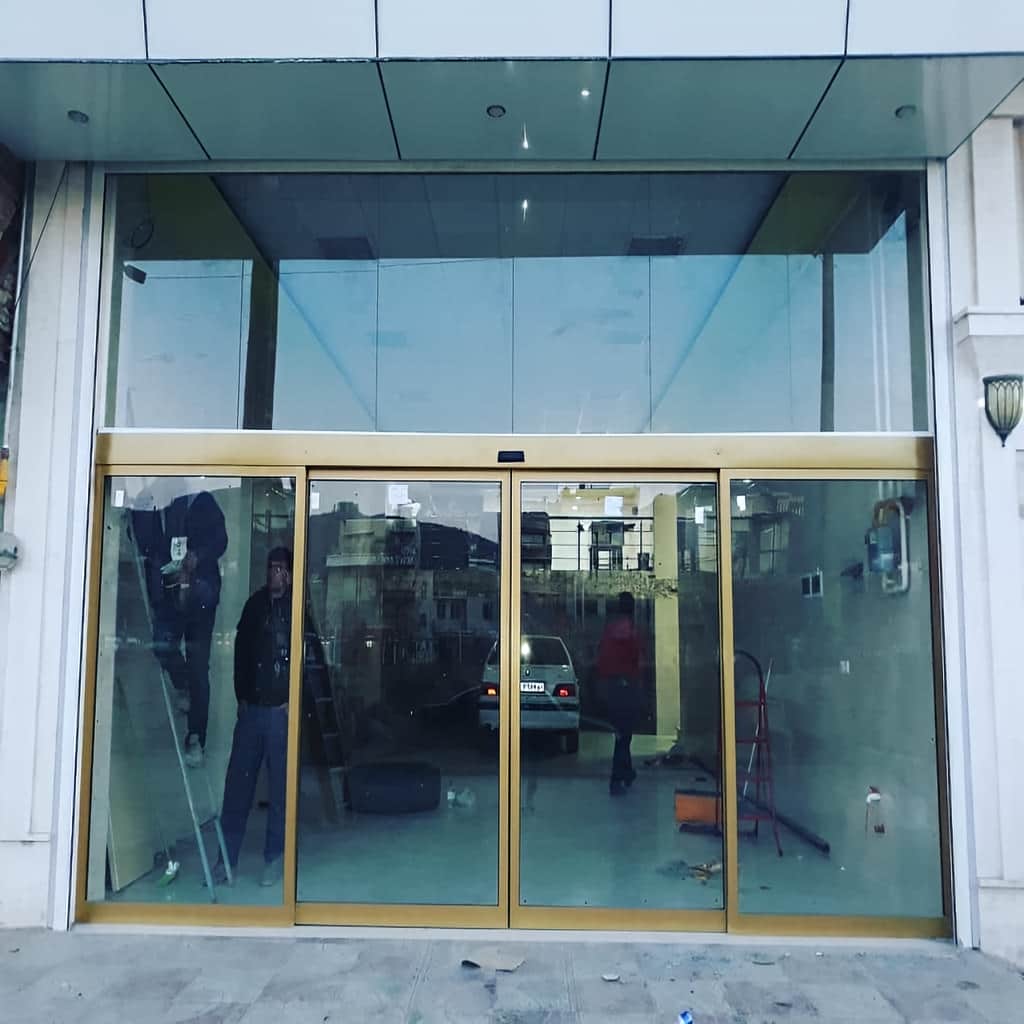

| سنسور ایمنی | سنسور ایمنی حضور فرد یا مانع در مسیر بسته شدن لت ها را تشخیص می دهد و عملکرد ایمن سیستم را تکمیل می کند. | پس از نصب باید عملکرد سنسور در چند موقعیت مختلف عبور آزمایش شود. |
| زیرسازی | زیرسازی محکم و تراز وزن اپراتور و نیروهای ناشی از حرکت روزانه را تحمل می کند و از تغییر موقعیت ریل جلوگیری می کند. | ریل نباید تنها به پوشش دکوراتیو ضعیف یا سازه ای بدون ظرفیت مناسب متصل شود. |
| نگهداری | بازدید دوره ای ریل, غلطک, تسمه, سنسور و اتصالات باعث می شود تغییرات کوچک پیش از تبدیل شدن به خرابی جدی شناسایی شوند. | فاصله سرویس بر اساس میزان تردد و شرایط محیطی تعیین شود. |
کارکرد فنی درب شیشه ای اتوماتیک کشویی دو لت در ورودی های پرتردد
درب شیشه ای اتوماتیک کشویی دو لت با تقسیم حرکت میان دو پنل متحرک, امکان باز شدن متقارن از مرکز دهانه را فراهم می کند و به همین دلیل در ورودی هایی که مسیر رفت وآمد باید خوانا و منظم باشد کاربرد گسترده ای دارد. دو لت روی مجموعه ریل و غلطک حرکت می کنند و از طریق تسمه یا مکانیزم انتقال نیرو به اپراتور متصل می شوند. کنترلر باید موقعیت هر لت, سرعت حرکت و نقطه کاهش سرعت را هماهنگ کند تا در انتهای مسیر ضربه ایجاد نشود. این ساختار در مقایسه با یک لت بسیار عریض می تواند جرم هر پنل را کاهش دهد و توزیع حرکت متعادل تری ایجاد کند. با این حال, نتیجه مطلوب فقط زمانی حاصل می شود که تقسیم عرض, وزن شیشه, ظرفیت موتور و محل شیشه های ثابت پیش از ساخت مشخص شده باشند. انتخاب فنی مناسب باعث می شود ظاهر شفاف ورودی با عملکرد نرم و دوام قابل قبول همراه شود.

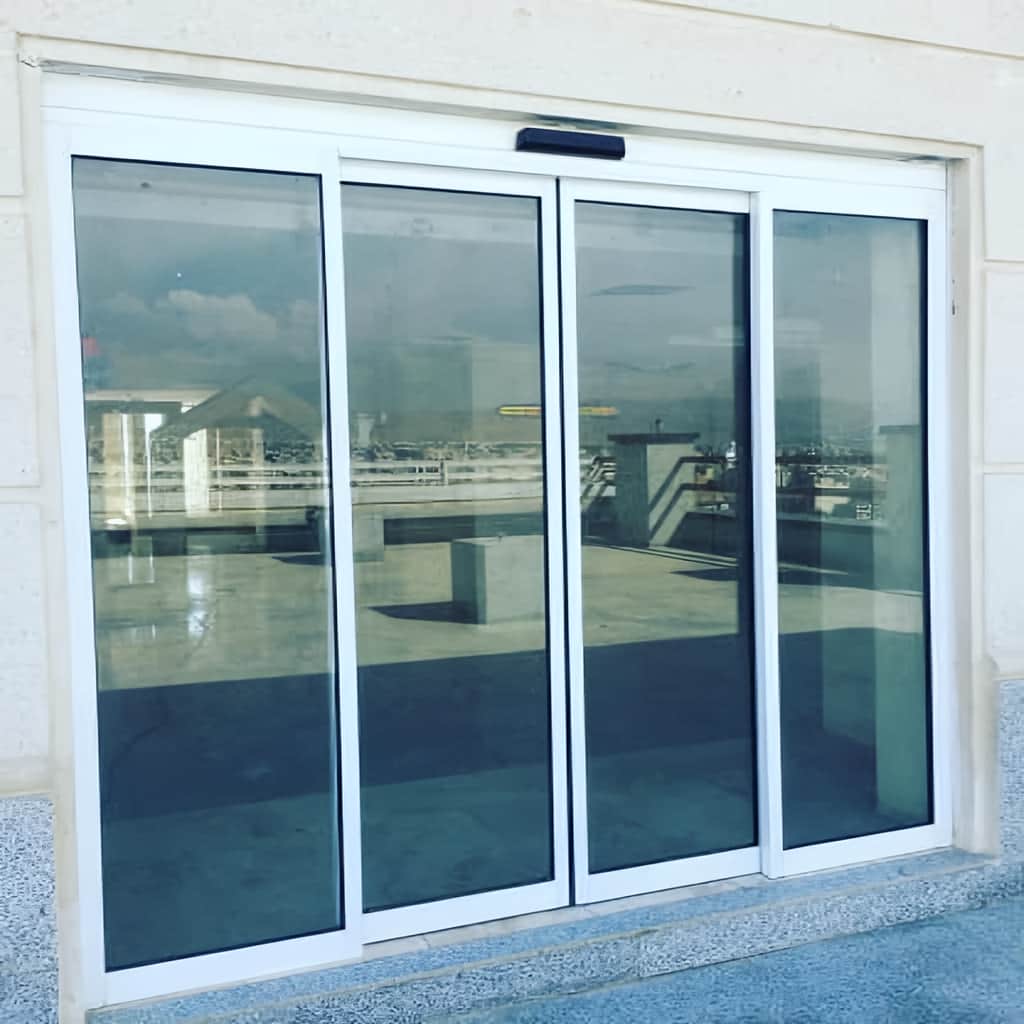

تقسیم متقارن دو لت و اثر آن بر عرض مفید عبور
در مدل کشویی دو لت, هر پنل متحرک معمولاً بخشی از عرض دهانه را پوشش می دهد و هنگام دریافت فرمان باز شدن به سمت کناره ها حرکت می کند. این حرکت متقارن باعث می شود نقطه ورود در مرکز باقی بماند و مسیر عبور برای مراجعه کننده قابل تشخیص باشد. با این حال, عرض مفید عبور با عرض کل دهانه برابر نیست, زیرا بخشی از فضا توسط لت های ثابت, پروفیل ها و محل جمع شدن پنل های متحرک اشغال می شود. به همین دلیل پیش از سفارش باید دهانه به اجزای ثابت و متحرک تقسیم شود تا اندازه واقعی مسیر بازشو مشخص باشد.
اگر تقسیم بندی لت ها بدون محاسبه فضای جانبی انجام شود, ممکن است پس از نصب عرض بازشوی واقعی کمتر از انتظار باشد. این مسئله در فروشگاه ها, مراکز اداری و فضاهایی که عبور هم زمان افراد یا انتقال کالا اهمیت دارد, تأثیر بیشتری ایجاد می کند. عرض هر لت همچنین بر وزن شیشه و طول مسیر حرکت اثر دارد و به همین دلیل انتخاب اپراتور باید بعد از مشخص شدن تقسیم بندی نهایی انجام شود. طراحی فنی مناسب ابتدا مسیر عبور را تعیین می کند و سپس ابعاد شیشه, فریم و تجهیزات حرکتی بر اساس همان نیاز تنظیم می شوند.
کاربرد دو لت متحرک در فروشگاه و فضاهای تجاری
ورودی فروشگاه معمولاً با تردد متغیر روبه رو است؛ در برخی ساعات رفت وآمد کم است و در زمان های دیگر چند نفر به طور هم زمان از دهانه عبور می کنند. درب شیشه ای اتوماتیک کشویی دو لت می تواند با ایجاد بازشوی مرکزی و واکنش خودکار به حضور مشتری, جریان ورود و خروج را ساده تر کند. شفافیت شیشه نیز دید داخل فروشگاه را حفظ می کند و مانع بصری سنگینی مقابل ویترین ایجاد نمی شود. در چنین محیطی کیفیت سنسور و تنظیم دامنه تشخیص اهمیت دارد, زیرا باز شدن غیرضروری باعث افزایش سیکل کاری و استهلاک قطعات می شود.
در مجتمع های تجاری یا ورودی های اداری نیز مزیت اصلی سیستم دو لت در ترکیب دسترسی راحت و کنترل شده با ساختار ظاهری منظم است. استفاده از پروفیل باریک یا طرح فریم لس می تواند سطح شفافیت را افزایش دهد, در حالی که فریم آلومینیومی محافظت بیشتری برای لبه شیشه فراهم می کند. انتخاب میان این دو رویکرد باید بر اساس شدت تردد, احتمال تماس با لت و شرایط نگهداری انجام شود. هرچه استفاده روزانه بیشتر باشد, اهمیت انتخاب غلطک, ریل, موتور و قطعات قابل سرویس نیز افزایش پیدا می کند.
مزیت حرکت نرم دو لت در استفاده روزانه
حرکت نرم درب نتیجه توان بالای موتور به تنهایی نیست, بلکه حاصل تنظیم دقیق سرعت, شتاب, نقطه کاهش سرعت و وضعیت مکانیکی لت ها است. اگر دو پنل به درستی تراز شده باشند و غلطک ها بدون مقاومت روی ریل حرکت کنند, موتور نیروی کمتری برای جابه جایی مجموعه نیاز خواهد داشت. کنترلر نیز می تواند در مرحله آغاز حرکت شتاب را تدریجی افزایش دهد و پیش از رسیدن لت ها به انتهای ریل سرعت را کاهش دهد. این فرایند از ضربه, لرزش شیشه و انتقال بار ناگهانی به اتصالات جلوگیری می کند.
در استفاده روزانه, تفاوت یک تنظیم مناسب با سیستم نامتعادل به تدریج آشکار می شود. حرکت نامنظم می تواند باعث ایجاد صدا, کاهش عمر غلطک, کشش نامناسب تسمه و فشار اضافی به موتور شود. همچنین اگر یک لت نسبت به دیگری مقاومت بیشتری داشته باشد, هماهنگی ظاهری حرکت کاهش پیدا می کند. در سرویس فنی باید مسیر هر دو پنل بررسی شود و فقط به عملکرد موتور توجه نشود. تمیز بودن ریل, سلامت غلطک, وضعیت اتصالات شیشه و تنظیم تسمه بخشی از عواملی هستند که حرکت یکنواخت را در طول زمان حفظ می کنند.
- عرض مفید عبور را قبل از تعیین ابعاد هر لت محاسبه کنید.
- تقسیم بندی شیشه ثابت و متحرک را بر اساس فضای جانبی انجام دهید.
- ظرفیت اپراتور را با مجموع وزن دو لت تطبیق دهید.
- محدوده سنسور را متناسب با مسیر واقعی مراجعه کنندگان تنظیم کنید.
- حرکت هر دو لت را پس از نصب از نظر صدا و مقاومت بررسی کنید.
ساختار شیشه, اپراتور و قطعات مؤثر بر دوام سیستم دو لت
دوام درب شیشه ای اتوماتیک دو لت به هماهنگی میان شیشه, ریل, غلطک, موتور, کنترلر, تسمه و سنسورها وابسته است و ضعف هر بخش می تواند عملکرد کل مجموعه را تحت تأثیر قرار دهد. شیشه علاوه بر ظاهر, بخش بزرگی از وزن متحرک را تشکیل می دهد؛ بنابراین افزایش ابعاد یا ضخامت آن باید در محاسبه ظرفیت اپراتور دیده شود. ریل مسیر اصلی حرکت است و هرگونه انحراف یا آلودگی در آن مستقیماً بر مقاومت غلطک ها اثر می گذارد. کنترلر نیز مسئول مدیریت حرکت موتور است و باید سرعت باز و بسته شدن را با شرایط فیزیکی لت ها هماهنگ کند. سنسورها فرمان آغاز حرکت و کنترل ایمنی مسیر را بر عهده دارند. این اجزا باید به عنوان یک سیستم واحد انتخاب شوند, زیرا استفاده از قطعه قوی در کنار زیرسازی یا ریل نامناسب نمی تواند عملکرد پایدار ایجاد کند.

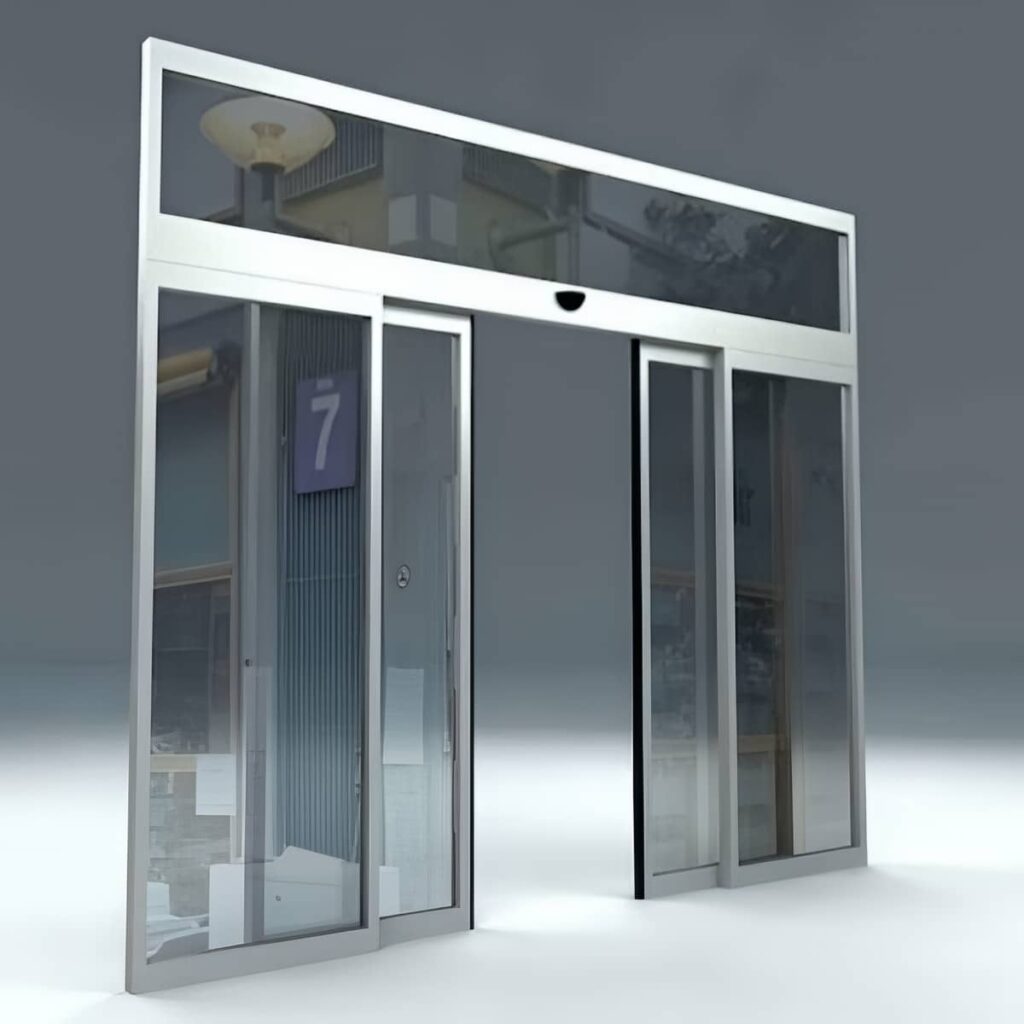

شیشه سکوریت و اثر وزن پنل بر اپراتور
شیشه سکوریت به دلیل ساختار مقاوم تر در برابر تنش های روزمره, یکی از متریال های رایج برای لت متحرک درب اتوماتیک است. با این حال, ضخامت و ابعاد شیشه باید متناسب با طراحی انتخاب شوند. هرچه سطح پنل افزایش پیدا کند, جرم آن نیز بیشتر می شود و بار بالاتری به غلطک, آویز و موتور وارد می شود. در سیستم دو لت, وزن هر دو پنل در محاسبه ظرفیت کلی اپراتور اهمیت دارد. افزایش غیرضروری ضخامت بدون بررسی مکانیکی می تواند فشار سیستم را بیشتر کند و مزیت فنی مشخصی ایجاد نکند.
کیفیت لبه پردازی و محل سوراخ کاری نیز اهمیت دارد, زیرا یراق و اتصالات باید پیش از عملیات سکوریت مشخص شده باشند. پس از سکوریت امکان برش یا سوراخ کاری مجدد وجود ندارد و هر تغییر در نقشه ممکن است نیاز به تولید پنل جدید ایجاد کند. در مدل های فریم لس, این دقت بیشتر اهمیت پیدا می کند چون یراق مستقیماً با شیشه ارتباط دارد. در مدل فریم دار, پروفیل آلومینیومی می تواند از لبه ها محافظت کند و اتصال ساختاری متفاوتی ایجاد کند. انتخاب نهایی باید بین ظاهر, وزن و شرایط استفاده تعادل ایجاد کند.
ریل و غلطک چگونه کیفیت حرکت را تعیین می کنند
ریل به ظاهر قطعه ای ساده است, اما مسیر تمام حرکت لت های شیشه ای را تعیین می کند. اگر ریل کاملاً تراز نباشد, پنل ها در بخشی از مسیر تحت تأثیر وزن خود تمایل به حرکت یا توقف ناخواسته خواهند داشت. این مسئله بار اضافی به موتور وارد می کند و کنترل دقیق نقطه توقف را دشوار می سازد. سطح داخلی ریل نیز باید تمیز و بدون مانع باشد تا غلطک ها با مقاومت حداقلی حرکت کنند. کیفیت متریال غلطک و بلبرینگ آن مستقیماً بر میزان صدا و نرمی عملکرد اثر دارد.
فرسایش غلطک معمولاً به شکل تدریجی ظاهر می شود و ممکن است ابتدا تنها صدای حرکت افزایش پیدا کند. در صورت ادامه استفاده, لقی بیشتر می تواند باعث تغییر ارتفاع لت و تماس آن با کف یا شیشه ثابت شود. سرویس دوره ای باید علاوه بر تمیز کردن ریل, وضعیت چرخ ها و محورهای غلطک را نیز بررسی کند. تعویض به موقع یک قطعه مصرفی کوچک می تواند از انتقال فشار به موتور و تسمه جلوگیری کند. به همین دلیل کیفیت اولیه قطعات و امکان دسترسی به آن ها برای نگهداری آینده هر دو در انتخاب سیستم اهمیت دارند.
موتور, کنترلر و تسمه در هماهنگی حرکت دو لت
موتور نیروی لازم برای حرکت را تولید می کند, اما کنترلر مشخص می کند این نیرو چگونه و در چه زمانی اعمال شود. در درب کشویی دو لت, کنترل حرکت باید به گونه ای انجام شود که هر دو پنل به صورت هماهنگ شروع به حرکت کنند و در نقاط انتهایی بدون ضربه متوقف شوند. تسمه یا سیستم انتقال نیرو فرمان موتور را به لت ها منتقل می کند و کشش آن باید در محدوده مناسب تنظیم شود. کشش بیش از حد می تواند به یاتاقان ها فشار وارد کند و کشش کم نیز موجب لغزش یا بی نظمی حرکت شود.
کنترلرهای مناسب امکان تنظیم پارامترهایی مانند سرعت باز شدن, سرعت بسته شدن, شتاب و زمان باز ماندن را فراهم می کنند. این پارامترها نباید بدون توجه به وزن لت تغییر کنند, زیرا سرعت بالاتر برای شیشه سنگین می تواند انرژی حرکتی بیشتری ایجاد کند و فشار توقف را افزایش دهد. تنظیم نهایی بهتر است پس از نصب واقعی شیشه انجام شود تا رفتار موتور تحت بار واقعی ارزیابی شود. چندین سیکل آزمایشی نیز می تواند مشکلاتی مانند لرزش, عدم توقف دقیق یا صدای انتقال نیرو را پیش از تحویل آشکار کند.
- وزن واقعی شیشه را در محاسبه ظرفیت اپراتور وارد کنید.
- ریل را روی زیرسازی محکم و کاملاً تراز نصب کنید.
- غلطک ها را از نظر لقی, صدا و حرکت یکنواخت بررسی کنید.
- کشش تسمه را مطابق مشخصات مکانیکی سیستم تنظیم کنید.
- پارامترهای کنترلر را پس از نصب نهایی شیشه آزمایش کنید.
اندازه گیری, نصب و تنظیم دقیق درب اتوماتیک کشویی دو لت
اجرای درست درب اتوماتیک کشویی دو لت از اندازه گیری دقیق آغاز می شود, زیرا اشتباه در عرض دهانه یا محل حرکت پنل ها می تواند در مراحل بعدی به اصلاح شیشه, تغییر زیرسازی یا کاهش عرض مفید منجر شود. اندازه برداری باید عرض, ارتفاع, فضای جانبی, وضعیت سقف, محل اتصال ریل, تراز کف و مسیر کابل کشی را پوشش دهد. پس از آن تقسیم بندی لت ثابت و متحرک مشخص می شود و وزن شیشه برای انتخاب اپراتور محاسبه می گردد. در مرحله نصب نیز تراز ریل, ارتفاع آویزها و فاصله لت از کف اهمیت دارد. پس از تکمیل بخش مکانیکی, سنسورها و کنترلر تنظیم می شوند و چند سیکل کاری برای بررسی رفتار سیستم انجام می گیرد. این ترتیب باعث می شود ایرادهای اجرایی پیش از تحویل شناسایی شوند و نیاز به تنظیمات مکرر پس از شروع بهره برداری کاهش پیدا کند.
اندازه برداری فنی پیش از سفارش شیشه و اپراتور
اندازه گیری اولیه نباید فقط به ثبت عرض و ارتفاع دهانه محدود شود. فضای دو طرف باید مشخص باشد تا معلوم شود هر لت در حالت باز در چه موقعیتی قرار می گیرد. وجود ستون, ویترین, دیوار جانبی یا تجهیزات ثابت ممکن است مسیر حرکت را محدود کند. ارتفاع محل نصب اپراتور نیز باید به گونه ای باشد که هم زیرسازی مقاوم داشته باشد و هم دسترسی لازم برای سرویس آینده حفظ شود. اختلاف سطح کف نیز باید ثبت شود, زیرا فاصله پایین شیشه در تمام مسیر باید کنترل شده باقی بماند.
پس از ثبت ابعاد, نقشه تقسیم بندی شیشه تهیه می شود و عرض لت های متحرک و ثابت مشخص می گردد. در این مرحله می توان وزن تقریبی پنل ها را محاسبه و ظرفیت مناسب اپراتور را انتخاب کرد. نوع فریم یا فریم لس بودن نیز باید پیش از ساخت مشخص شود, زیرا روی ابعاد نهایی و جزئیات اتصال اثر دارد. هر تغییر پس از تولید شیشه می تواند فرآیند را پیچیده تر کند. بنابراین سفارش حرفه ای باید بر پایه اندازه های نهایی و نقشه تأییدشده انجام شود, نه بر اساس ابعاد تقریبی یا تصاویر محل به تنهایی.

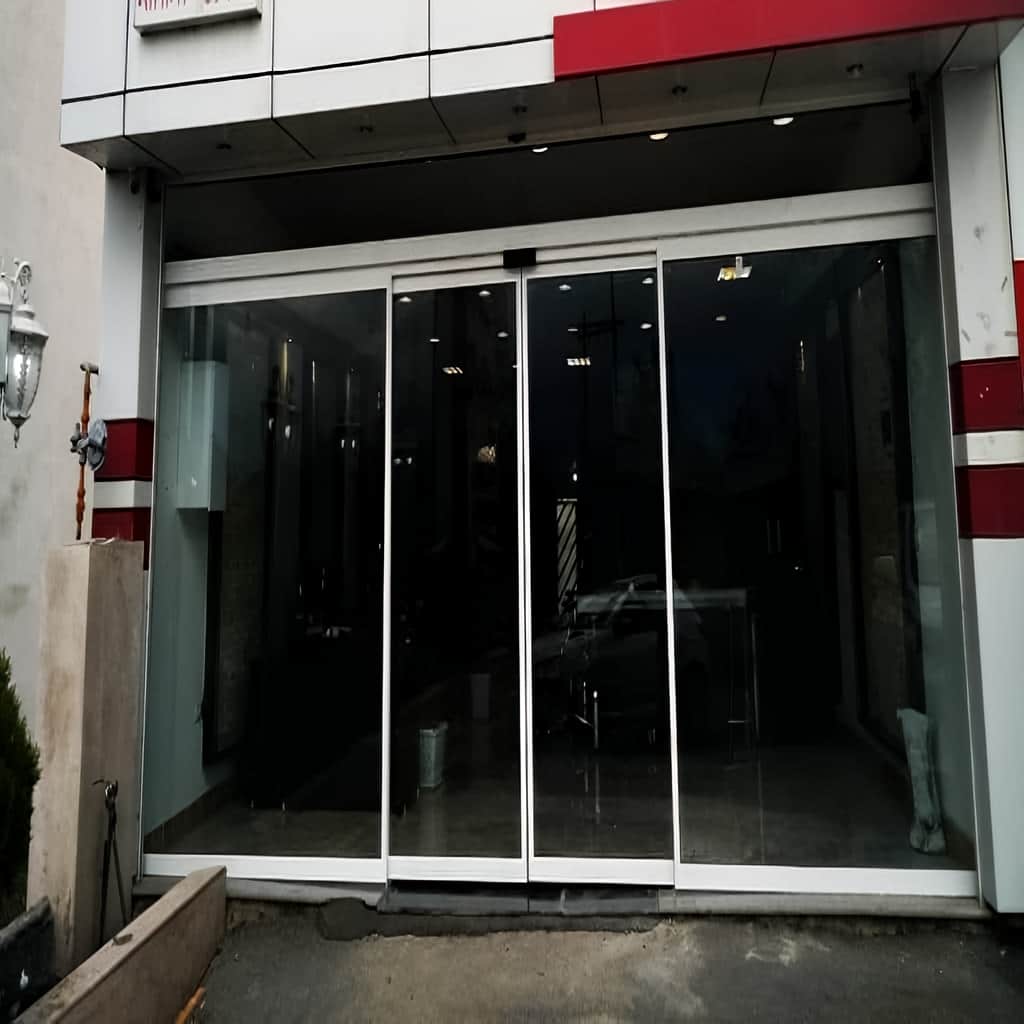

نصب مکانیکی ریل و تنظیم موقعیت دو لت
نصب مکانیکی با تعیین خط تراز و نقاط اتصال اپراتور آغاز می شود. زیرسازی باید توان تحمل وزن مجموعه و نیروهای ناشی از حرکت مکرر را داشته باشد. پس از نصب ریل, آویزها و غلطک ها در موقعیت مناسب قرار می گیرند و هر لت روی مسیر خود تنظیم می شود. ارتفاع شیشه باید به گونه ای باشد که فاصله مناسبی از کف حفظ شود و در هیچ نقطه ای تماس ایجاد نشود. هم راستایی لبه های دو لت در حالت بسته نیز بر ظاهر و عملکرد صحیح درب اثر دارد.
پس از تنظیم اولیه, لت ها باید به صورت دستی روی ریل حرکت داده شوند تا مقاومت مکانیکی احتمالی پیش از اتصال کامل موتور مشخص شود. اگر یک پنل در بخشی از مسیر گیر کند یا مقاومت بیشتری داشته باشد, بهتر است علت مکانیکی قبل از تنظیم کنترلر برطرف شود. سپس تسمه و اتصالات حرکت تنظیم می شوند و نقطه های باز و بسته نهایی تعریف می گردند. این روش باعث می شود موتور برای غلبه بر ایراد مکانیکی استفاده نشود و تنظیم نرم حرکت بر پایه یک مسیر آزاد و تراز انجام گیرد.
تنظیم سنسور و عیب یابی خطاهای رایج پس از نصب
سنسور اصلی باید مسیر نزدیک شدن فرد به درب را در زمان مناسب تشخیص دهد و فرمان باز شدن را ارسال کند. اگر میدان تشخیص بیش از حد گسترده باشد, عبور افراد از کنار دهانه می تواند باعث فعال شدن مداوم درب شود. اگر محدوده بسیار کوچک باشد, واکنش سیستم دیرتر خواهد شد. زاویه نصب و ارتفاع سنسور باید با شکل ورودی هماهنگ شود و پس از نصب در شرایط واقعی آزمایش شود. سنسور ایمنی نیز باید حضور فرد یا مانع را در ناحیه بسته شدن تشخیص دهد.
در عیب یابی, هر مشکل باید بر اساس نشانه آن بررسی شود. صدای حرکت می تواند از ریل آلوده, غلطک فرسوده یا تنظیم نامناسب تسمه ایجاد شود. بسته نشدن کامل ممکن است به مانع مکانیکی, نقطه توقف نادرست یا عملکرد سنسور مرتبط باشد. باز و بسته شدن بدون حضور فرد نیز می تواند ناشی از تنظیم میدان سنسور یا عوامل محیطی باشد. بررسی مرحله ای بخش مکانیکی, سنسورها, اتصالات و کنترلر از تعویض غیرضروری قطعات جلوگیری می کند و علت واقعی مشکل را با دقت بیشتری مشخص می سازد.
- فضای جانبی دو طرف را پیش از انتخاب عرض لت ها اندازه گیری کنید.
- قبل از اتصال موتور, حرکت دستی پنل ها روی ریل را بررسی کنید.
- فاصله پایین شیشه از کف را در کل مسیر کنترل کنید.
- محدوده سنسور را با چند مسیر مختلف ورود آزمایش کنید.
- عیب یابی را از ساده ترین بخش مکانیکی به سمت کنترلر ادامه دهید.
قیمت, سفارش, نگهداری و خدمات فنی ایمن کمک

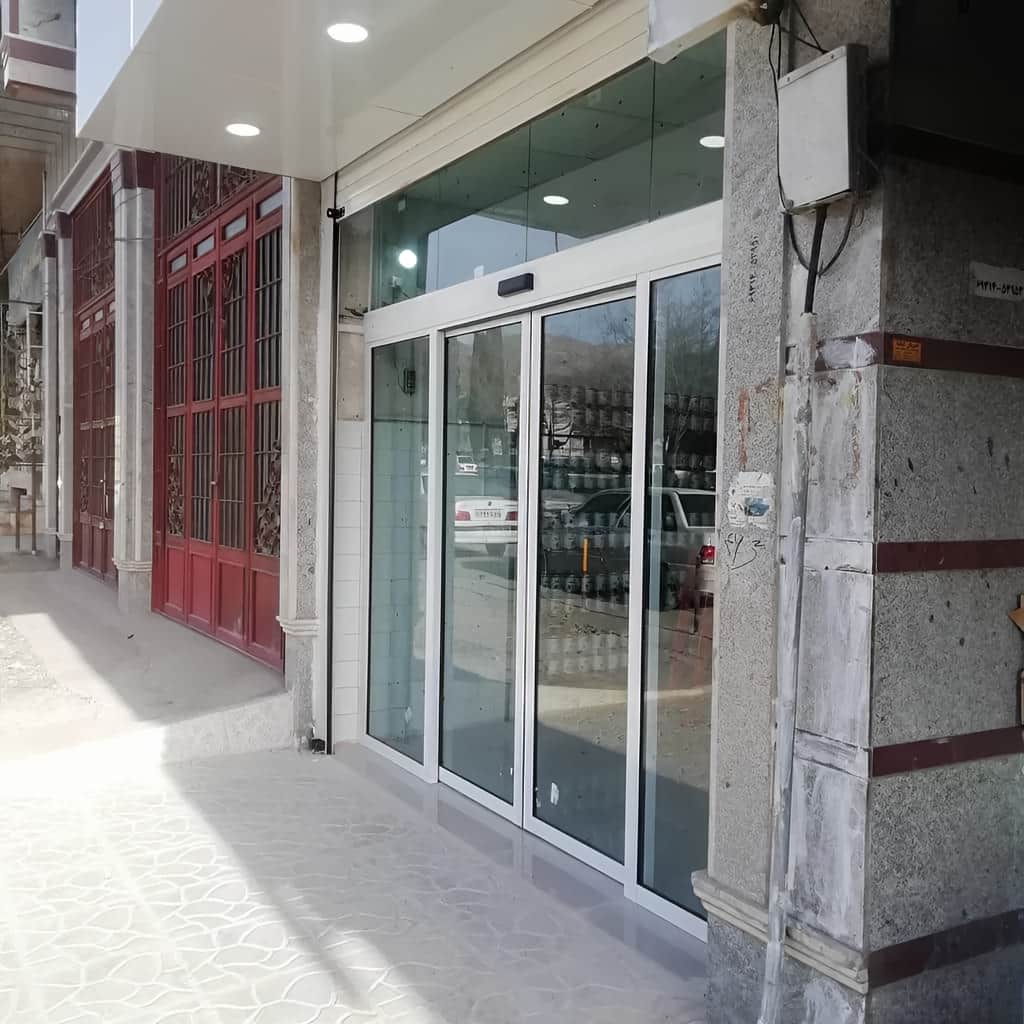

قیمت درب شیشه ای اتوماتیک کشویی دو لت به مجموعه ای از مشخصات اجرایی وابسته است و بدون دانستن ابعاد دهانه, وزن شیشه و نوع اپراتور نمی توان مقایسه فنی دقیقی انجام داد. مساحت شیشه, فریم دار یا فریم لس بودن, طول ریل, ظرفیت موتور, نوع کنترلر, سنسورهای موردنیاز و شرایط زیرسازی همگی در مشخصات سفارش نقش دارند. علاوه بر هزینه اولیه, امکان سرویس و دسترسی به قطعات مصرفی نیز باید در تصمیم خرید در نظر گرفته شود. یک سیستم ارزان تر در صورتی که متناسب با وزن لت یا شدت تردد نباشد ممکن است در ادامه نیاز بیشتری به تنظیم یا تعمیر داشته باشد. فرایند حرفه ای سفارش در ایمن کمک می تواند از بررسی دهانه و تعیین ساختار مناسب آغاز شود و سپس اجزای مکانیکی و الکترونیکی متناسب با همان پروژه انتخاب شوند تا ظاهر, دوام و عملکرد در کنار یکدیگر قرار بگیرند.
عوامل فنی مؤثر بر قیمت درب کشویی دو لت
ابعاد دهانه از مهم ترین عوامل تعیین کننده است, زیرا روی طول ریل, اندازه شیشه و وزن لت ها اثر می گذارد. نوع شیشه و کیفیت فرآوری آن نیز اهمیت دارد. مدل فریم دار به پروفیل و اتصالات متفاوتی نیاز دارد و مدل فریم لس یراق مخصوص خود را می طلبد. ظرفیت اپراتور بر اساس جرم متحرک و شدت تردد انتخاب می شود و سنسورها نیز بسته به سطح ایمنی و نوع کاربری می توانند متفاوت باشند. بنابراین اختلاف قیمت میان دو پیشنهاد ممکن است ناشی از تفاوت واقعی در اجزای فنی باشد.
شرایط محل نصب نیز بخشی از برآورد است. اگر زیرسازی مناسب وجود نداشته باشد, اجرای تقویت سازه ای یا آماده سازی سطح لازم خواهد بود. مسیر کابل کشی, دسترسی به محل نصب و هماهنگی با شیشه های ثابت نیز می تواند پیچیدگی اجرا را تغییر دهد. هنگام مقایسه پیشنهادها بهتر است مشخصات اپراتور, نوع شیشه, کیفیت یراق, سنسورها و جزئیات نصب در کنار یکدیگر دیده شوند. مقایسه یک عدد نهایی بدون توجه به این موارد ممکن است دو سیستم با ظرفیت و کیفیت متفاوت را در یک سطح نشان دهد.

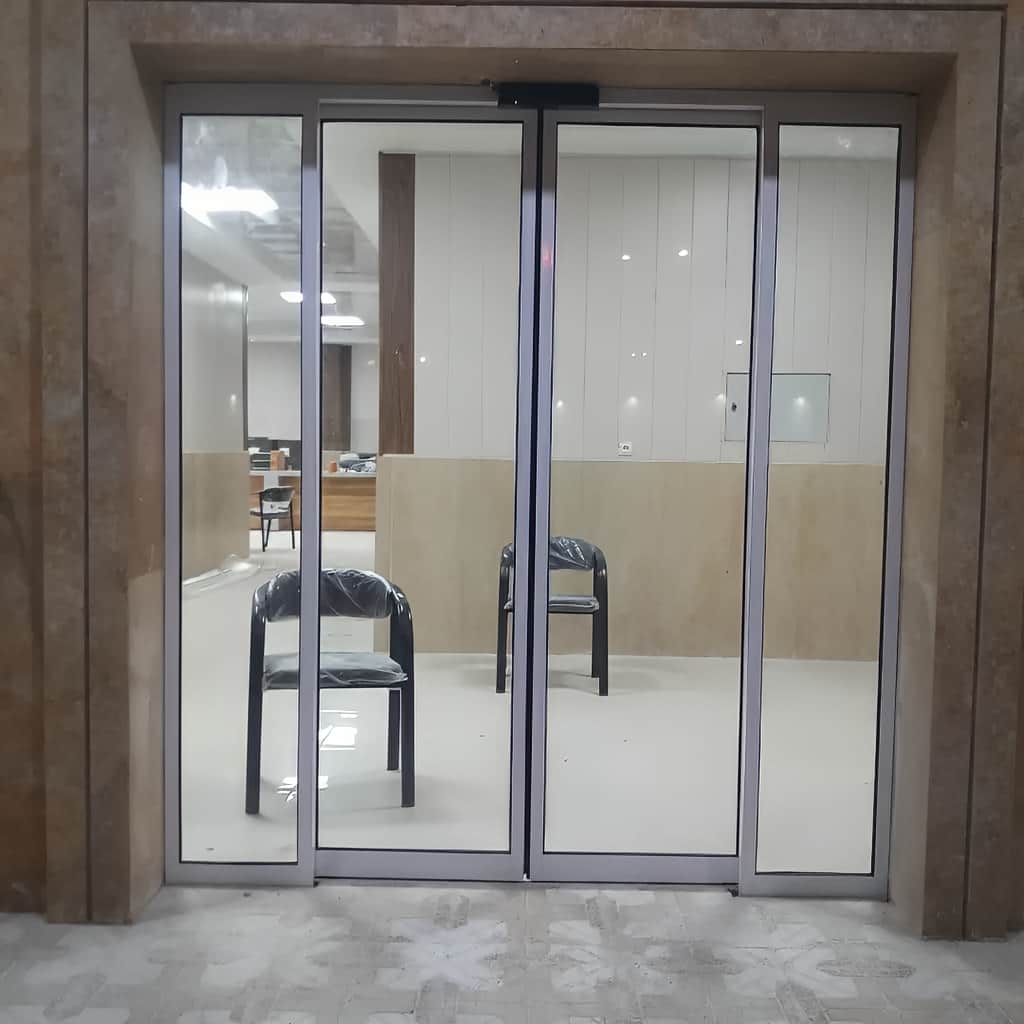

فرایند سفارش حرفه ای از اندازه گیری تا تحویل
سفارش با جمع آوری اطلاعات اولیه شامل ابعاد تقریبی دهانه, تصاویر محل, میزان تردد و سبک ظاهری موردنظر آغاز می شود. این اطلاعات برای انتخاب اولیه مدل مفید هستند, اما ساخت نهایی بهتر است بر اساس اندازه برداری دقیق انجام شود. پس از اندازه گیری, تقسیم بندی شیشه, نوع فریم, ابعاد دو لت و مشخصات اپراتور تعیین می شوند. در این مرحله باید محل سنسورها و وضعیت زیرسازی نیز بررسی شود تا تجهیزات موردنیاز قبل از اجرا مشخص باشند و تغییرات ناگهانی در زمان نصب کاهش یابد.
پس از آماده شدن اجزا, نصب مکانیکی و الکتریکی انجام می شود و سیستم تحت بار واقعی تنظیم می گردد. حرکت نرم دو لت, توقف در نقاط صحیح, سرعت بسته شدن و واکنش سنسورها باید پیش از تحویل آزمایش شوند. در ایمن کمک می توان سفارش را بر اساس همین زنجیره فنی پیگیری کرد تا انتخاب قطعات از اجرای نهایی جدا نباشد. تحویل حرفه ای فقط روشن شدن سیستم نیست؛ رفتار در چند سیکل متوالی, صدای حرکت, عملکرد سنسور ایمنی و دسترسی برای سرویس آینده نیز باید بررسی شوند.
نگهداری دوره ای و خدمات پس از نصب سیستم دو لت
نگهداری پیشگیرانه می تواند عمر مفید قطعات را افزایش دهد و احتمال توقف ناگهانی را کاهش دهد. ریل باید از آلودگی و ذراتی که مانع حرکت غلطک می شوند پاک بماند. وضعیت تسمه, اتصالات شیشه و آویزها نیز باید دوره ای بررسی شود. تغییر در صدای حرکت, کند شدن یک لت یا ایجاد لرزش می تواند نشانه فرسایش یا نیاز به تنظیم باشد. بررسی این علائم در مرحله اولیه معمولاً ساده تر از تعمیر پس از ایجاد خرابی گسترده است و فشار کمتری به سایر قطعات وارد می کند.
سنسورها نیز بخشی از برنامه نگهداری هستند, زیرا تغییر زاویه یا آلودگی سطح آن ها ممکن است روی محدوده تشخیص اثر بگذارد. کنترل عملکرد ایمنی و واکنش درب در برابر مانع باید در بازدیدهای دوره ای انجام شود. خدمات فنی مناسب ابتدا علت تغییر رفتار را شناسایی می کند و سپس درباره تنظیم یا تعویض قطعه تصمیم می گیرد. این روش از تعویض اجزای سالم جلوگیری می کند و هزینه نگهداری را منطقی تر نگه می دارد. ثبت زمان سرویس و ایرادهای مشاهده شده نیز می تواند روند فرسایش سیستم را برای بازدیدهای بعدی مشخص تر کند.
- برای استعلام, ابعاد و تصاویر واضح محل نصب را آماده کنید.
- پیشنهادهای خرید را بر اساس مشخصات فنی اپراتور و شیشه مقایسه کنید.
- نوع فریم و تجهیزات ایمنی را پیش از نهایی شدن سفارش مشخص کنید.
- پس از نصب, برنامه سرویس متناسب با شدت تردد تنظیم کنید.
- تغییر صدا یا سرعت حرکت را به عنوان نشانه نیاز به بازدید در نظر بگیرید.
مناسب بودن سیستم فقط با یک عرض ثابت تعیین نمی شود و باید عرض کل دهانه, فضای جانبی و عرض مفید عبور هم زمان بررسی شوند. پس از اندازه گیری, ابعاد دو لت متحرک و بخش های ثابت مشخص می شوند. اگر فضای کافی برای حرکت هر دو لت وجود داشته باشد, ساختار دو لت می تواند بازشوی مرکزی و متقارن ایجاد کند. ظرفیت اپراتور نیز باید بر اساس وزن نهایی شیشه ها و طول مسیر حرکت انتخاب شود.

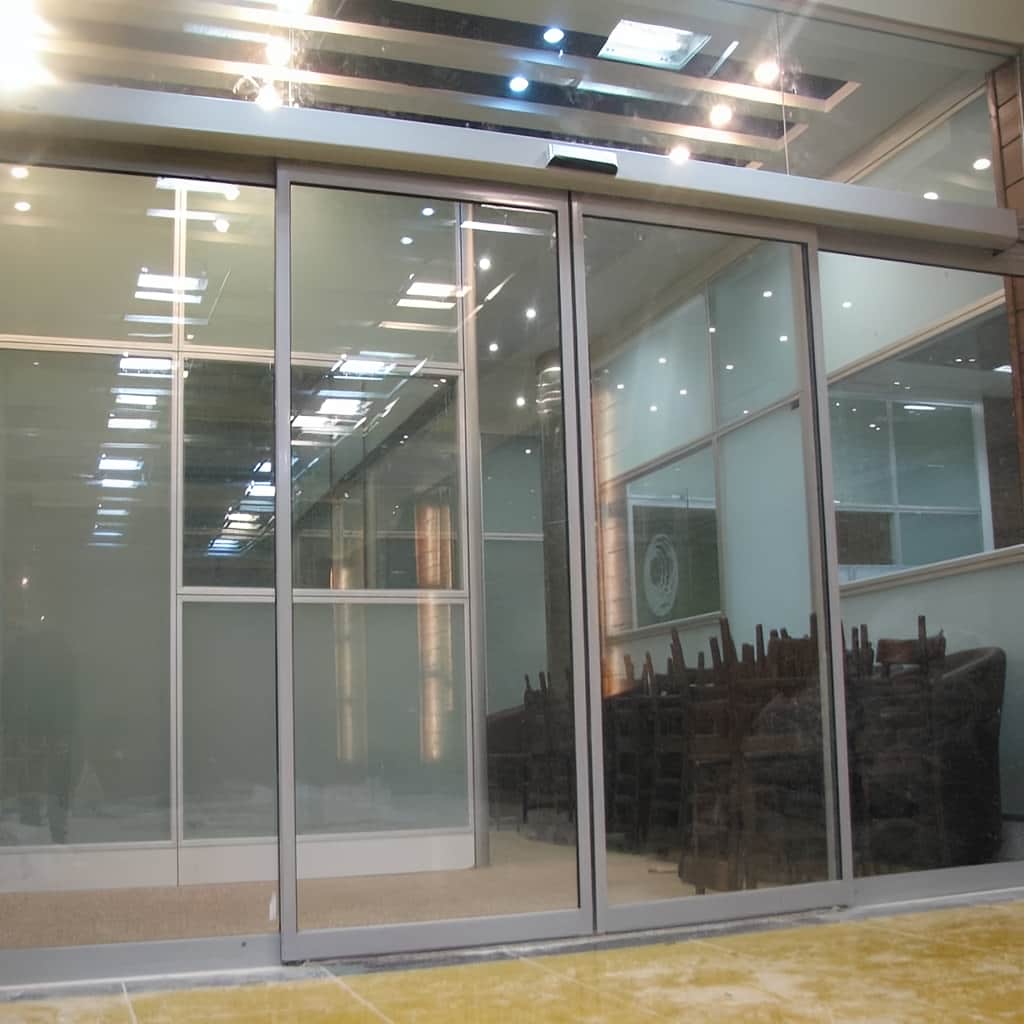

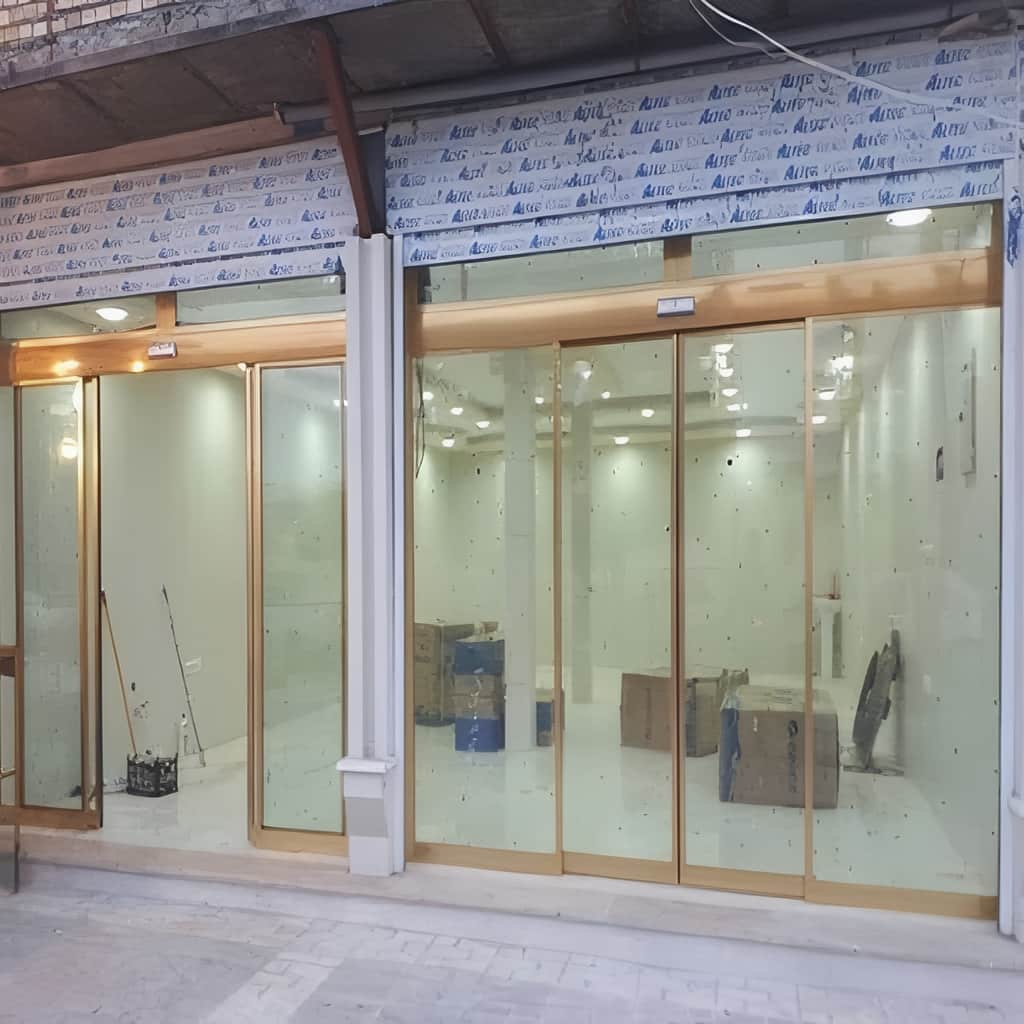

مدل فریم دار با استفاده از پروفیل آلومینیومی از لبه های شیشه محافظت می کند و می تواند در محیط های پرتردد ساختار مقاوم تری ایجاد کند. مدل فریم لس سطح شیشه بیشتری را بدون قاب قابل مشاهده باقی می گذارد و ظاهر مینیمال تری دارد. در مقابل, یراق و اتصال شیشه در آن باید با دقت بیشتری انتخاب شود. وزن پنل, ابعاد شیشه, شرایط نصب و نوع کاربری باید پیش از انتخاب میان این دو ساختار بررسی شوند.
قیمت نهایی از ترکیب ابعاد دهانه, اندازه و نوع شیشه, فریم, ظرفیت اپراتور, کیفیت ریل و غلطک, سنسورها و شرایط نصب شکل می گیرد. شدت تردد نیز می تواند نوع موتور و تجهیزات موردنیاز را تغییر دهد. اگر محل نصب به زیرسازی یا اصلاحات اجرایی نیاز داشته باشد, این موضوع نیز در مشخصات پروژه اثر خواهد داشت. برای مقایسه پیشنهادها بهتر است اجزای فنی هر سیستم کنار یکدیگر بررسی شوند و تصمیم تنها بر اساس هزینه اولیه نباشد.
عرض و ارتفاع دهانه, تصاویر واضح محل, فضای آزاد در دو سمت, نوع نمای ورودی و میزان تقریبی تردد اطلاعات اولیه مفیدی هستند. پس از آن اندازه گیری دقیق برای مشخص کردن ابعاد دو لت, شیشه های ثابت و طول ریل انجام می شود. نوع فریم, شیشه و سبک ظاهری نیز باید پیش از ساخت نهایی شود. هرچه مشخصات اولیه دقیق تر باشد, انتخاب اپراتور و تجهیزات جانبی با شرایط واقعی پروژه هماهنگ تر خواهد بود.
صدای غیرعادی می تواند از آلودگی ریل, فرسایش غلطک, تغییر تراز پنل, لقی آویز یا تنظیم نامناسب تسمه ایجاد شود. اگر یک لت مقاومت بیشتری داشته باشد, هماهنگی حرکت دو پنل نیز کاهش پیدا می کند. عیب یابی بهتر است از بررسی مسیر مکانیکی آغاز شود و سپس موتور و کنترلر ارزیابی شوند. تمیز کردن ریل و بررسی غلطک ها در سرویس دوره ای می تواند بسیاری از مشکلات اولیه را پیش از آسیب به سایر قطعات شناسایی کند.
زاویه و محدوده تشخیص سنسور باید مسیر واقعی نزدیک شدن کاربران را پوشش دهد و از تحریک غیرضروری توسط رفت وآمد کنار دهانه جلوگیری کند. پس از نصب, واکنش درب از چند جهت مختلف آزمایش می شود تا زمان باز شدن مناسب باشد. سنسور ایمنی نیز باید ناحیه حرکت و بسته شدن پنل ها را کنترل کند. تنظیم صحیح این تجهیزات علاوه بر ایمنی, تعداد سیکل های غیرضروری را کاهش می دهد و به کنترل استهلاک مکانیکی سیستم کمک می کند.
جمع بندی
بررسی 11 نمونه درب شیشه ای اتوماتیک کشویی دو لت نشان می دهد که تفاوت واقعی میان طرح ها فقط در نوع شیشه یا ظاهر فریم خلاصه نمی شود و کیفیت عملکرد به هماهنگی کامل شیشه سکوریت, ریل, غلطک, اپراتور, کنترلر و سنسور وابسته است. اندازه گیری دقیق دهانه و محاسبه عرض مفید عبور باید پیش از ساخت انجام شود تا ابعاد دو لت و ظرفیت موتور با شرایط پروژه هماهنگ باشند. در مرحله نصب نیز تراز ریل, تنظیم ارتفاع پنل ها, کشش تسمه و پارامترهای حرکتی کنترلر اهمیت دارند. پس از تحویل, نگهداری دوره ای می تواند تغییرات کوچک مانند صدای غلطک یا تغییر تراز را پیش از تبدیل شدن به خرابی جدی مشخص کند. ایمن کمک می تواند برای بررسی مشخصات, مقایسه ساختارهای فریم دار و فریم لس, انتخاب تجهیزات و آماده سازی سفارش به صورت فنی مورد استفاده قرار گیرد. برای دریافت مشاوره, سفارش یا استعلام قیمت روز بهتر است ابعاد, تصاویر محل و میزان تردد آماده باشد تا پیشنهاد نهایی بر اساس شرایط واقی پروژه تنظیم شود.
