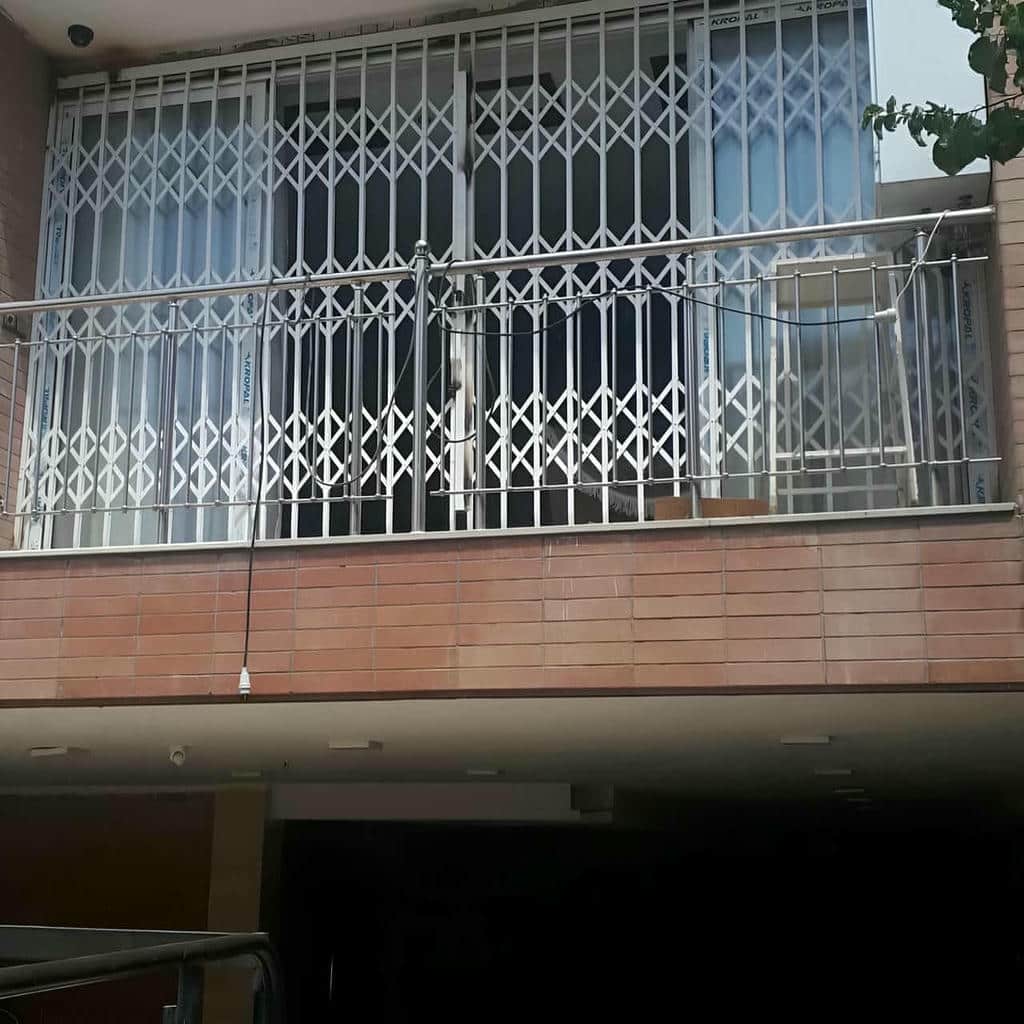

13 طرح حفاظ پنجره ریلی بازشو
13 طرح حفاظ پنجره ریلی بازشو با تغییر نوع ریل, آرایش قاب و شیوه حرکت لنگه می توانند روی روانی باز و بسته شدن, دوام قطعات و سطح دسترسی روزانه اثر مستقیم بگذارند. در حفاظ پنجره ریلی بازشو, طراحی فقط به شکل ظاهری نرده محدود نیست, زیرا مقطع پروفیل, طول مسیر حرکت, نوع غلتک, تراز ریل, محل توقف لنگه و کیفیت اتصال قاب باید به صورت یک مجموعه هماهنگ شوند. اگر ریل نسبت به قاب تراز نباشد یا غلتک با وزن لنگه تناسب نداشته باشد, حرکت حفاظ به مرور سنگین می شود و فشار بیشتری به یراق و نقاط اتصال وارد خواهد شد. مدل های تک لنگه, دولنگه, تلسکوپی, یک طرفه, دوطرفه, شبکه ای, خطی, هندسی, فشرده, مینیمال, قاب دار, قفل دار و ترکیبی را می توان بر اساس عرض پنجره, فضای جانبی و نوع استفاده بررسی کرد. انتخاب نادرست مسیر حرکت ممکن است بخشی از پنجره را مسدود کند یا دسترسی به دستگیره و شیشه را کاهش دهد. نوع آهن, پوشش سطح, شرایط نصب, قابلیت سرویس ریل و نحوه نگهداری نیز بر عمر مفید محصول اثر دارند. هزینه سفارش به ابعاد, متریال, تعداد لنگه ها, یراق, پیچیدگی طرح و شرایط اجرا وابسته است. ایمن کمک می تواند پیش از تولید, ابعاد و هماهگی اجزای حرکتی را بررسی کند تا حفاظ پنجره ریلی بازشو علاوه بر ظاهر مناسب, حرکت روان و ساختار قابل اتکایی داشته باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| نوع ریل | ریل مسیر اصلی حرکت لنگه را ایجاد می کند و کیفیت سطح, تراز نصب و ظرفیت آن بر روانی باز و بسته شدن حفاظ اثر دارد. | ریل باید متناسب با وزن لنگه, طول حرکت و شرایط نصب انتخاب شود. |
| غلتک و یراق حرکتی | غلتک وزن بخش متحرک را روی ریل منتقل می کند و کیفیت بلبرینگ, چرخ و اتصال آن در کاهش اصطکاک و لرزش مؤثر است. | ظرفیت یراق باید با وزن واقعی قاب و شبکه حفاظ هماهنگ باشد. |
| مقطع پروفیل | ابعاد و ضخامت پروفیل روی وزن لنگه, صلبیت قاب و میزان فشار واردشده به ریل و غلتک تأثیر می گذارد. | پروفیل را فقط بر اساس ظاهر سنگین تر انتخاب نکنید و وزن متحرک را نیز در نظر بگیرید. |
| مسیر حرکت | فضای جانبی لازم برای جمع شدن لنگه تعیین می کند حفاظ به صورت یک طرفه, دوطرفه یا تلسکوپی قابل اجرا باشد. | پیش از ساخت, عرض آزاد کنار پنجره و موانع مسیر حرکت اندازه گیری شوند. |
| قفل و توقف | قفل و محدودکننده انتهای مسیر از حرکت ناخواسته لنگه جلوگیری می کنند و محل بسته شدن حفاظ را تثبیت می کنند. | قفل باید بدون فشار اضافی به ریل و بدون نیاز به جابه جایی اجباری لنگه درگیر شود. |
| قاب ثابت | قاب ثابت نیروهای ناشی از وزن, باز و بسته شدن و فشار واردشده به حفاظ را به نقاط مهار منتقل می کند. | قاب باید به بستر مقاوم متصل شود و تغییر شکل آن روی تراز ریل اثر نگذارد. |
| پوشش سطح | زیرسازی و پوشش مناسب از پروفیل, جوش ها و بخش های نزدیک ریل در برابر رطوبت و خوردگی محافظت می کند. | پوشش نباید وارد سطح عملکردی غلتک یا مسیر حرکتی ریل شود و حرکت را مختل کند. |
| نصب و تراز | تراز بودن ریل و قاب باعث می شود لنگه بدون کشیده شدن به یک سمت حرکت کند و فشار اضافی به غلتک وارد نشود. | کنترل تراز باید پیش از تحویل و پس از مهار کامل قاب انجام شود. |
| نگهداری | تمیز کردن مسیر ریل, بازدید غلتک, قفل, پوشش و نقاط اتصال از ایجاد گیرکردن یا استهلاک زودرس جلوگیری می کند. | طرحی انتخاب شود که قطعات مصرفی و مسیر ریل برای سرویس دوره ای قابل دسترس باشند. |
شناخت طرح های ریلی و تأثیر نوع حرکت بر عملکرد حفاظ
تفاوت اصلی میان مدل های ریلی در نحوه جابه جایی لنگه و مقدار فضایی است که برای باز شدن نیاز دارند. یک مدل تک لنگه می تواند کل بخش متحرک را به یک سمت هدایت کند, در حالی که ساختار دولنگه وزن و طول حرکت را میان دو جهت تقسیم می کند. نمونه تلسکوپی برای شرایطی کاربرد دارد که فضای جانبی محدودتر است و چند بخش روی یکدیگر جمع می شوند. در کنار این ساختارها, شبکه داخلی حفاظ می تواند خطی, هندسی یا ترکیبی باشد, اما وزن آن باید با سیستم حرکت هماهنگ شود. حفاظ پنجره ریلی بازشو باید به گونه ای طراحی شود که لنگه در حالت باز مزاحم استفاده از پنجره نباشد و در حالت بسته نیز بدون لقی غیرعادی در محل تعیین شده قرار گیرد. شناخت نوع حرکت قبل از انتخاب ظاهر, بسیاری از خطاهای اجرایی بعدی را کاهش می دهد.
مدل تک لنگه در چه شرایطی حرکت روان تری ایجاد می کند

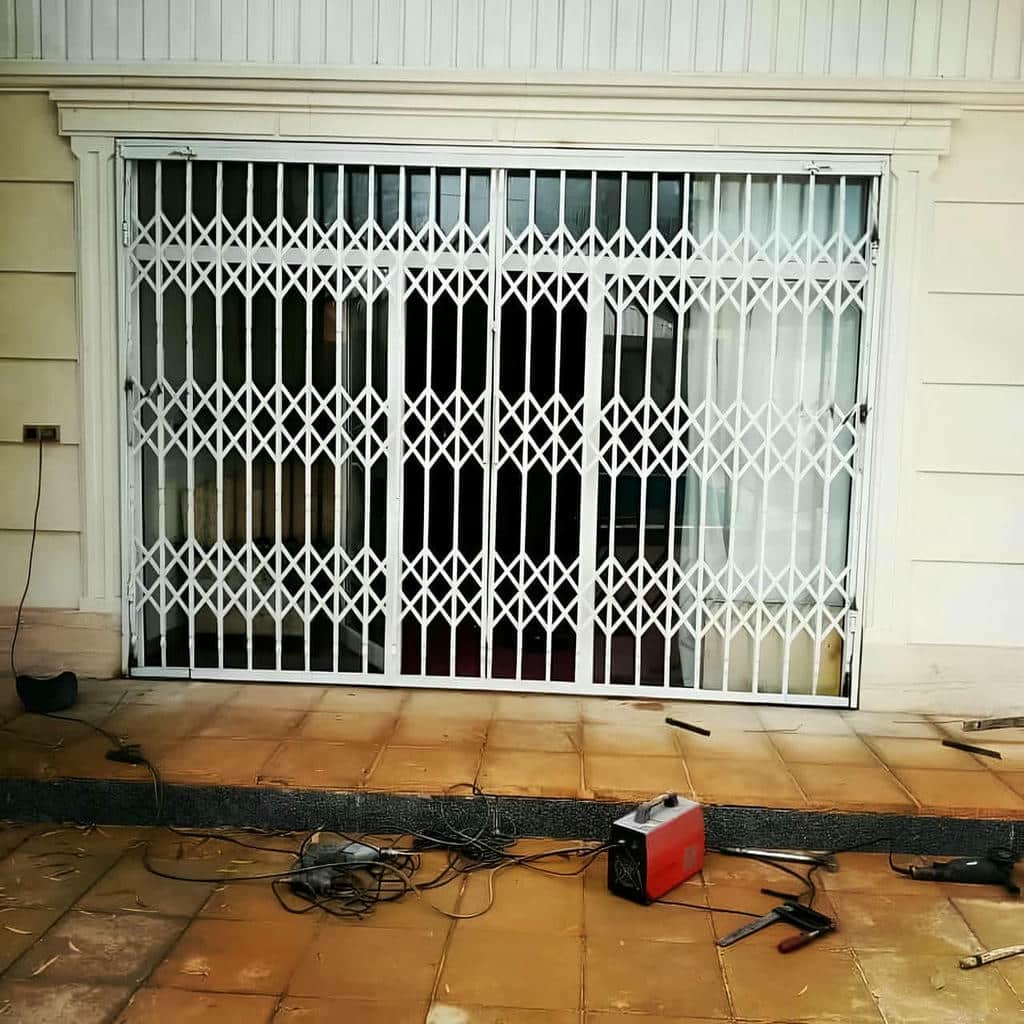

مدل تک لنگه یک قاب متحرک دارد که معمولاً به یک سمت حرکت می کند و برای باز شدن کامل به فضای جانبی کافی نیاز دارد. مزیت این ساختار سادگی نسبی مسیر حرکتی است, زیرا هماهنگی میان چند لنگه وجود ندارد و تنظیم غلتک ها آسان تر انجام می شود. با این حال, هرچه عرض حفاظ بیشتر باشد وزن لنگه نیز افزایش پیدا می کند و ظرفیت ریل, غلتک و قاب ثابت اهمیت بیشتری می یابد. اگر لنگه بسیار عریض باشد, توزیع غلتک ها و صلبیت قاب باید به گونه ای باشد که بخش متحرک هنگام حرکت دچار پیچش یا افتادگی محسوس نشود. اندازه گیری فضای جانبی پیش از ساخت برای این مدل ضروری است.
در مدل تک لنگه باید محل توقف در حالت باز و بسته از ابتدا مشخص شود. استفاده از محدودکننده مناسب مانع خروج ناخواسته لنگه از مسیر یا ضربه شدید به انتهای ریل می شود. قفل نیز باید در نقطه ای نصب شود که پس از بسته شدن, لنگه بدون اعمال نیروی جانبی اضافه در جای خود تثبیت شود. اگر قفل برای درگیر شدن نیازمند بالا کشیدن یا فشار دادن قاب باشد, معمولاً تراز یا تنظیم یراق نیاز به بررسی دارد. در استفاده روزانه, حرکت باید یکنواخت باشد و کاربر برای جابه جایی حفاظ نیازی به نیروی غیرعادی نداشته باشد. این ویژگی یکی از شاخص های مهم تنظیم درست سیستم ریلی است.

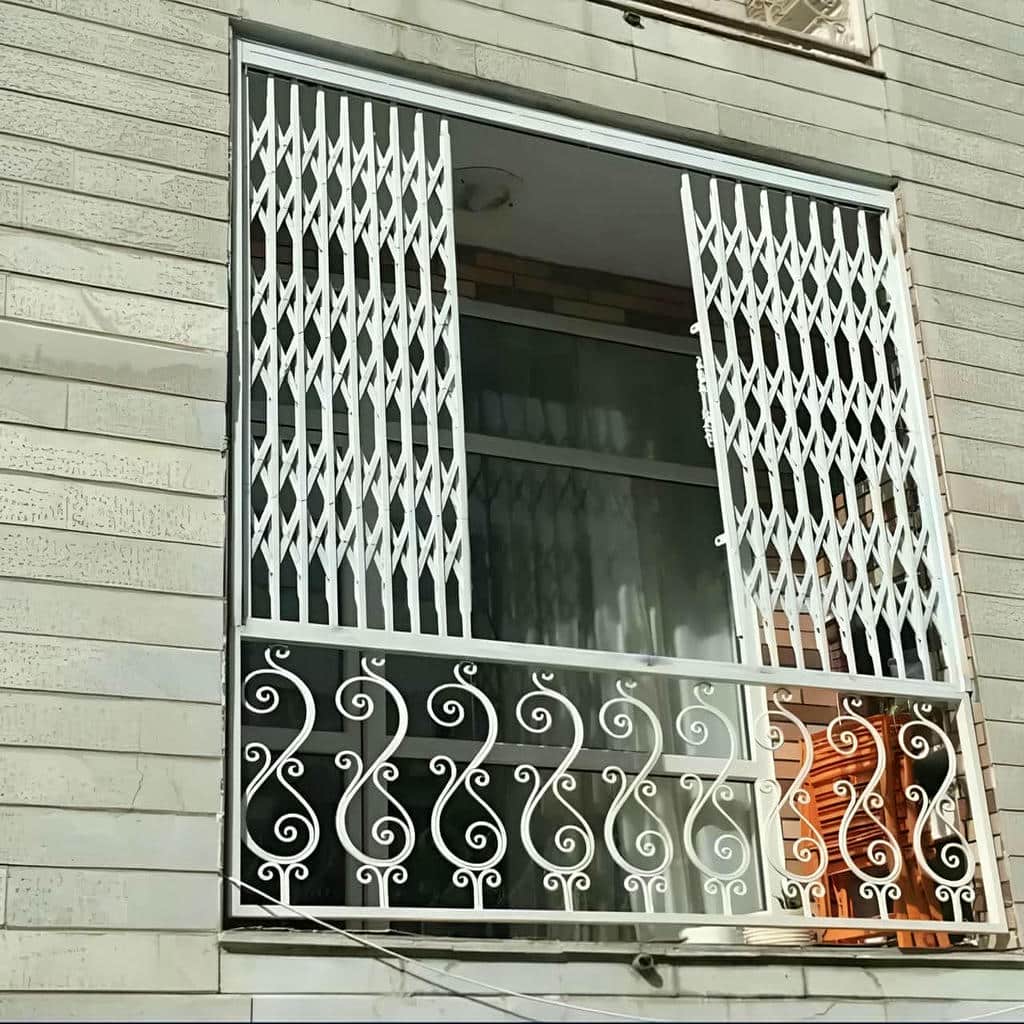

مدل دولنگه چگونه وزن و مسیر حرکت را تقسیم می کند
در مدل دولنگه, دهانه به دو بخش متحرک تقسیم می شود و هر لنگه می تواند به سمت متفاوتی حرکت کند. این تقسیم وزن هر بخش را کاهش می دهد و در پنجره های عریض می تواند کنترل حرکت را ساده تر کند. با این حال, دو مسیر حرکتی یا دو مجموعه غلتک باید نسبت به یکدیگر تنظیم شوند تا محل برخورد یا بسته شدن لنگه ها دقیق باشد. اگر یک سمت کمی بالاتر یا پایین تر باشد, قفل مرکزی به درستی درگیر نمی شود و ممکن است دو قاب در محل اتصال هم سطح نباشند. بنابراین مزیت کاهش وزن با نیاز بیشتر به تنظیم دقیق همراه است.
طرح دولنگه زمانی مناسب تر است که در هر دو سمت پنجره فضای کافی برای جمع شدن لنگه وجود داشته باشد. این ساختار می تواند دسترسی کامل تری به مرکز پنجره ایجاد کند و وزن را میان دو قاب تقسیم کند. در طراحی شبکه داخلی نیز بهتر است دو لنگه از نظر بصری با یکدیگر هماهنگ باشند تا پس از بسته شدن یک الگوی منظم تشکیل دهند. محل برخورد لنگه ها باید فاقد لبه یا فاصله نامتعارف باشد و قفل در همین نقطه با فشار معمولی عمل کند. بررسی هم زمان وزن, مسیر حرکت و تقارن ظاهری باعث می شود مدل دولنگه از نظر فنی و بصری نتیجه منسجم تری داشته باشد.

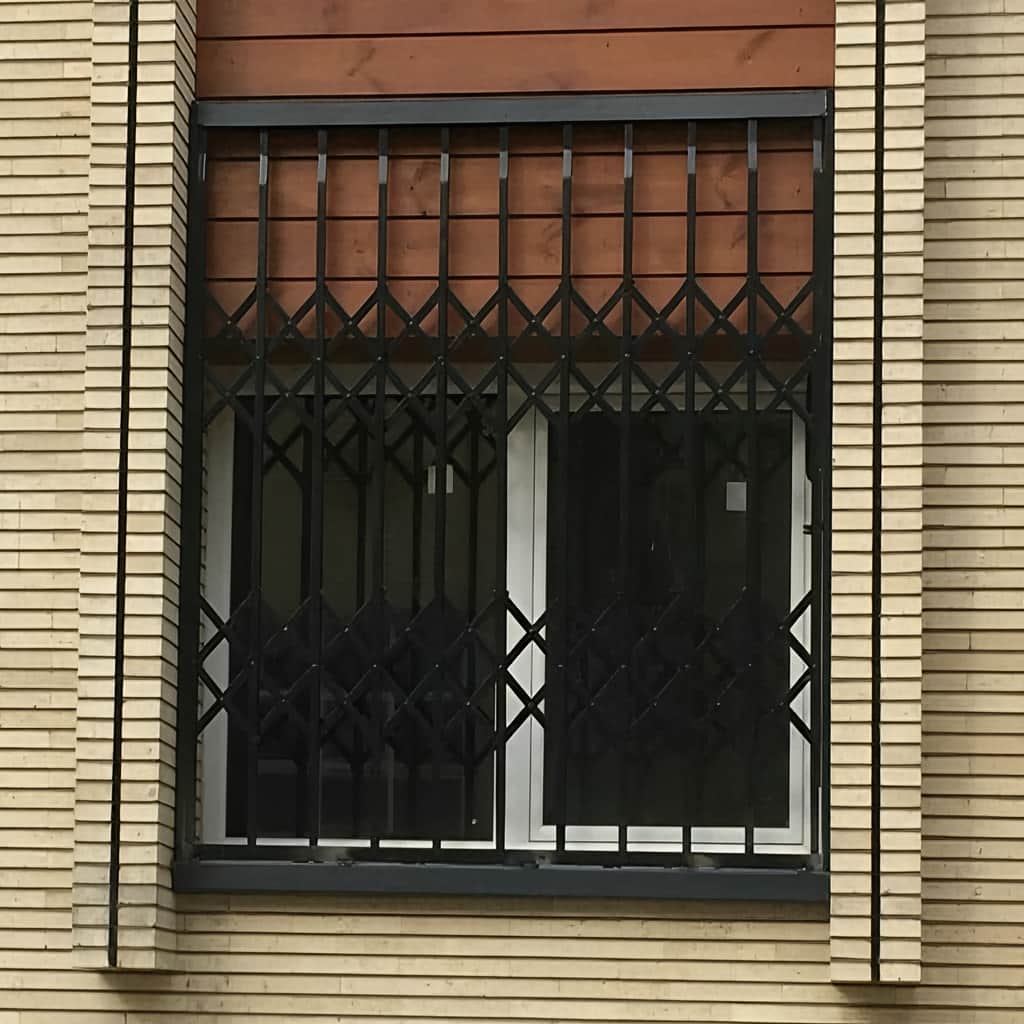

مدل تلسکوپی چه مزیتی در فضای جانبی محدود دارد

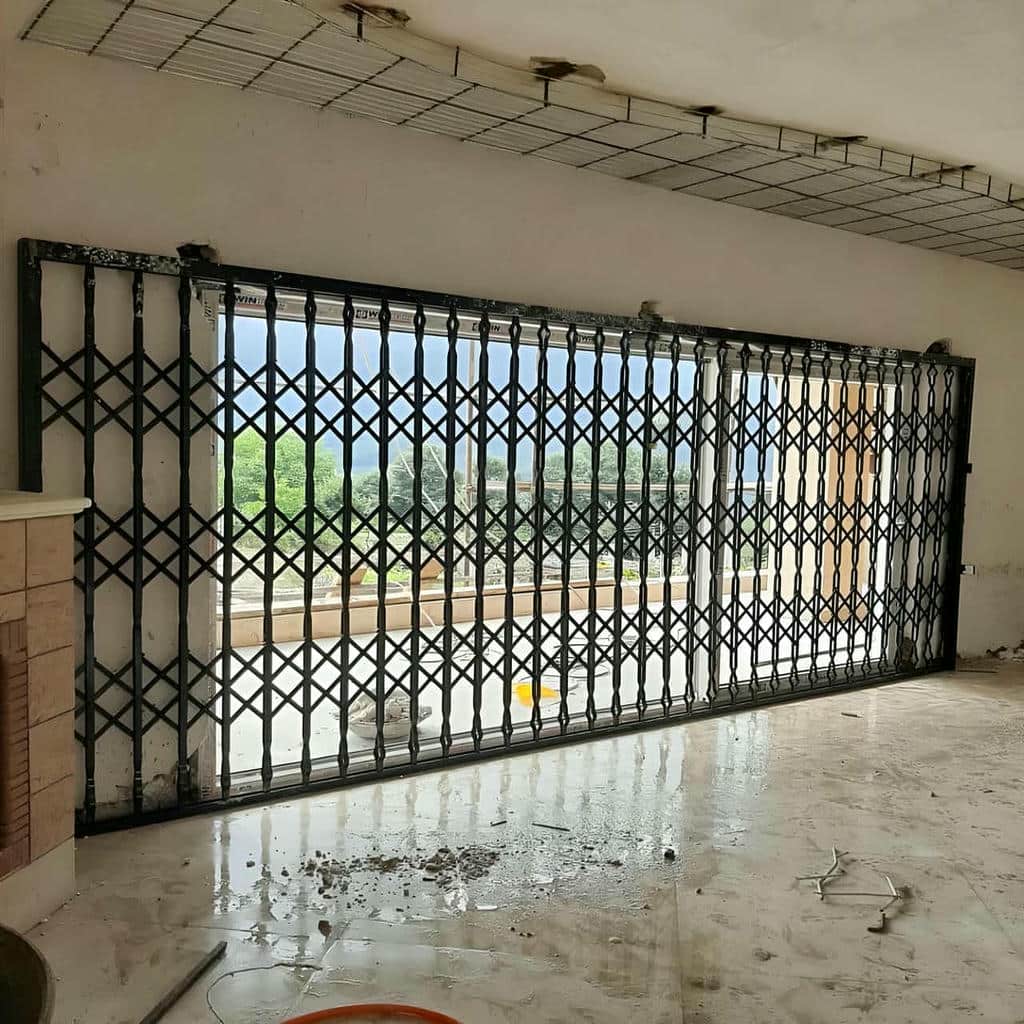

مدل تلسکوپی از چند بخش متحرک تشکیل می شود که هنگام باز شدن در کنار یا پشت یکدیگر جمع می شوند. این ساختار برای دهانه هایی کاربرد دارد که عرض پنجره زیاد است اما فضای آزاد کنار آن به اندازه یک لنگه کامل نیست. مزیت اصلی, کاهش طول مورد نیاز برای جمع شدن حفاظ است, اما تعداد بیشتر قطعات متحرک, ریل ها و نقاط تنظیم, ساخت و نگهداری را پیچیده تر می کند. هر بخش باید بدون برخورد با بخش مجاور حرکت کند و ترتیب جمع شدن لنگه ها قابل پیش بینی باشد. کوچک ترین اختلاف تراز می تواند باعث افزایش اصطکاک یا گیرکردن یکی از قسمت ها شود.
در مدل تلسکوپی, انتخاب یراق و کنترل وزن هر بخش اهمیت بیشتری دارد, زیرا چند لنگه روی مسیرهای نزدیک به یکدیگر حرکت می کنند. فاصله میان ریل ها باید دقیق باشد تا قاب ها در طول حرکت به هم برخورد نکنند. همچنین در حالت بسته, لنگه ها باید به شکلی تثبیت شوند که حرکت آزاد یا صدای ناشی از لقی ایجاد نشود. دسترسی به غلتک ها برای تنظیم و سرویس دوره ای نیز باید در طراحی پیش بینی شود. اگر قطعات حرکتی کاملاً محصور شوند و امکان بازدید آن ها وجود نداشته باشد, تعمیر آینده دشوارتر خواهد شد. پیچیدگی این مدل باید با نیاز واقعی به صرفه جویی در فضای جانبی توجیه شود.
- مدل تک لنگه را فقط در صورت وجود فضای کافی برای جمع شدن کامل قاب انتخاب کنید.
- در حفاظ دولنگه, محل برخورد و تراز دو بخش را پس از نصب کنترل کنید.
- برای مدل تلسکوپی, دسترسی به ریل و غلتک ها را برای سرویس آینده حفظ کنید.
- وزن هر لنگه را در کنار ظرفیت یراق حرکتی بررسی کنید.
- محدودکننده انتهای مسیر را بخشی از طراحی سیستم ریلی در نظر بگیرید.
ریل, غلتک, قاب و پوشش چگونه دوام سیستم بازشو را تعیین می کنند
دوام یک حفاظ ریلی بیش از هر چیز به هماهنگی میان قطعات ثابت و متحرک وابسته است. ریل باید سطح حرکتی یکنواخت ایجاد کند, غلتک باید وزن لنگه را بدون فشار نقطه ای غیرعادی منتقل کند و قاب متحرک نیز باید آن قدر صلب باشد که هنگام جابه جایی شکل خود را حفظ کند. افزایش بی هدف ضخامت پروفیل ممکن است وزن را بالا ببرد و استهلاک یراق را بیشتر کند, در حالی که مقطع بیش از حد سبک می تواند باعث لرزش یا پیچش لنگه شود. محل جوش, اتصال ریل, کیفیت بلبرینگ و پوشش سطح نیز در طول عمر سیستم مؤثر هستند. در یک ساختار درست, هر جزء برای وظیفه مشخصی انتخاب می شود و نگهداری آن نیز قابل انجام است. این نگاه فنی تفاوت اصلی میان یک حفاظ صرفاً متحرک و یک سیستم ریلی قابل اتکا را شکل می دهد.

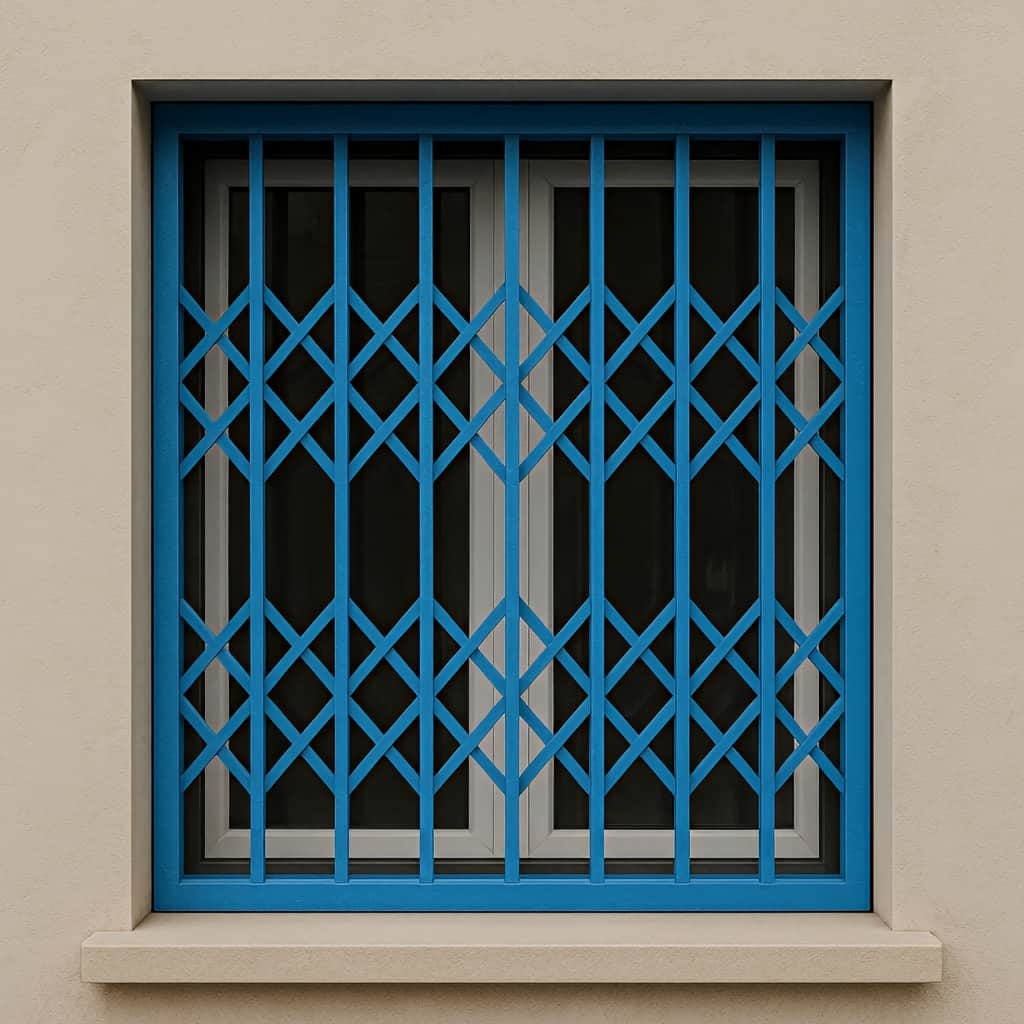

ریل و غلتک چگونه باید با وزن لنگه هماهنگ شوند
ریل باید بتواند وزن بخش متحرک را در طول مسیر بدون تغییر شکل محسوس تحمل کند. شکل مقطع ریل, ضخامت آن و نحوه اتصال به قاب ثابت روی این ظرفیت اثر دارند. اگر ریل در یک بخش فاقد تکیه گاه مناسب باشد, عبور غلتک از همان نقطه می تواند باعث لرزش یا تغییر مسیر شود. سطح حرکتی نیز باید تمیز و بدون برجستگی باشد تا چرخ در طول حرکت ضربه دریافت نکند. در زمان طراحی بهتر است وزن تقریبی قاب, شبکه داخلی, قفل و سایر یراق ها در انتخاب سیستم حرکتی لحاظ شود و ظرفیت فقط بر اساس قاب خالی در نظر گرفته نشود.
غلتک مناسب باید حرکت روان و لقی کنترل شده ایجاد کند. چرخ یا بلبرینگ نامتناسب ممکن است در ابتدای استفاده عملکرد قابل قبول داشته باشد, اما زیر بار واقعی سریع تر فرسوده شود. محل اتصال غلتک به لنگه نیز باید مقاوم باشد تا تنظیم آن در اثر استفاده تغییر نکند. امکان رگلاژ یک مزیت مهم محسوب می شود, زیرا بعد از نصب یا در طول زمان ممکن است به اصلاح جزئی ارتفاع نیاز باشد. استفاده از قطعه ای که امکان سرویس یا تعویض آن وجود ندارد, هزینه نگهداری آینده را افزایش می دهد. کیفیت حرکت نتیجه مجموعه ریل, غلتک و تنظیم صحیح آن ها است.

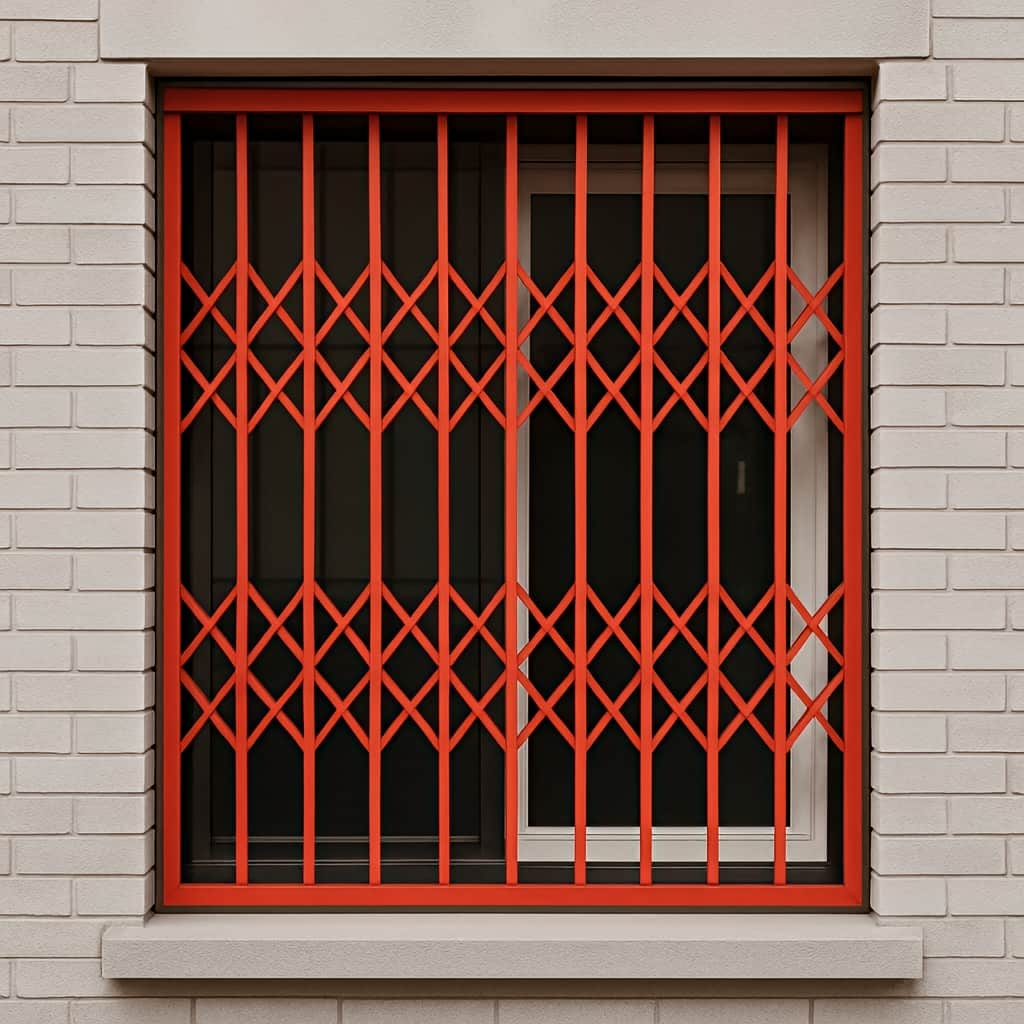

قاب متحرک چگونه باید در برابر پیچش کنترل شود
لنگه ریلی هنگام حرکت فقط وزن خود را تحمل نمی کند و نیروهای ناشی از شروع و توقف حرکت نیز به آن وارد می شوند. اگر قاب صلبیت کافی نداشته باشد, گوشه ها ممکن است نسبت به یکدیگر جابه جا شوند و این تغییر شکل روی موقعیت غلتک و قفل اثر بگذارد. ابعاد پروفیل, کیفیت اتصال گوشه ها و نحوه قرارگیری شبکه داخلی در کنترل این مسئله مؤثر هستند. در لنگه های عریض بهتر است تقسیم بندی داخلی به گونه ای انجام شود که قاب فقط از چهار عضو پیرامونی تشکیل نشود و نیرو در چند مسیر توزیع گردد.
جوشکاری قاب نیز باید با کنترل حرارت انجام شود. اگر یک سمت به صورت پیوسته جوش داده شود, انقباض فلز می تواند قاب را تاب دار کند و حرکت آن روی ریل دشوار شود. کنترل قطرهای قاب و قرار دادن مجموعه روی سطح تراز پیش از جوش نهایی به تشخیص این مشکل کمک می کند. پس از ساخت, لنگه باید بدون اعمال فشار در ریل قرار گیرد و تنظیم غلتک نباید برای جبران تاب شدید قاب استفاده شود. رگلاژ یراق برای اصلاح جزئی است و جای ساخت دقیق را نمی گیرد. ساختار صاف و گونیا پایه حرکت روان در طول زمان محسوب می شود.
پوشش و محافظت از قطعات متحرک چگونه انجام می شود
سطح پروفیل و جوش ها باید پیش از پوشش از آلودگی, چربی و پوسته های ضعیف پاک شوند. در عین حال, بخش های عملکردی سیستم مانند سطح تماس غلتک و مسیر حرکتی ریل نباید با لایه ای پوشانده شوند که اصطکاک یا ضخامت نامنظم ایجاد کند. تفکیک سطوح سازه ای از سطوح حرکتی در مرحله رنگ اهمیت دارد. قسمت هایی از قاب که بعد از نصب دسترسی کمتری خواهند داشت بهتر است پیش از مونتاژ نهایی پوشش مناسبی دریافت کنند. نقاط اتصال ریل نیز باید از نظر خوردگی محافظت شوند, زیرا زنگ زدگی در این ناحیه می تواند تراز و کیفیت حرکت را تحت تأثیر قرار دهد.
در طول استفاده, گردوغبار و ذرات ریز می توانند روی ریل جمع شوند و میان چرخ و مسیر قرار گیرند. تمیز کردن دوره ای ریل بدون مواد یا ابزار مخرب به حفظ حرکت کمک می کند. روان کاری نیز تنها زمانی باید انجام شود که با نوع یراق سازگار باشد, زیرا استفاده بی رویه از مواد چسبنده ممکن است گردوغبار بیشتری جذب کند. خراش های عمیق روی بخش های رنگ شده باید ترمیم شوند تا فلز پایه در معرض رطوبت باقی نماند. نگهداری صحیح یعنی هر قسمت بر اساس وظیفه خود مراقبت شود و رنگ, روان کار و شوینده به شکل یکسان روی همه اجزا استفاده نشوند.
- ظرفیت ریل و غلتک را بر اساس وزن کامل لنگه بررسی کنید.
- امکان رگلاژ و تعویض غلتک را در طراحی حفظ کنید.
- تاب قاب را با تنظیم غلتک پنهان نکنید و علت سازه ای را اصلاح کنید.
- سطح حرکتی ریل را از رنگ اضافی و آلودگی دور نگه دارید.
- قطعات متحرک را بر اساس نوع یراق و دستور نگهداری سرویس کنید.
انتخاب طرح, اندازه گیری و نصب فنی حفاظ ریلی
طراحی حفاظ ریلی باید از اندازه گیری مسیر واقعی حرکت آغاز شود, زیرا عرض پنجره به تنهایی مشخص نمی کند چه ساختاری قابل اجرا است. فضای کنار دهانه, محل دیوار جانبی, قاب پنجره, دستگیره, توری, کرکره و عناصر نما می توانند طول مفید حرکت را محدود کنند. علاوه بر آن, سطحی که ریل و قاب ثابت روی آن نصب می شوند باید از نظر تراز و مقاومت بررسی شود. اگر مسیر حرکت کج باشد, لنگه ممکن است به صورت طبیعی به یک سمت کشیده شود یا در بخش هایی از ریل فشار بیشتری به غلتک وارد کند. در مدل های چندلنگه, فاصله میان مسیرها نیز باید دقیق باشد. اندازه برداری فنی در واقع نقشه عملکرد سیستم را مشخص می کند و هرچه این مرحله کامل تر انجام شود, نیاز به اصلاح در زمان نصب کمتر خواهد شد.
چگونه میان 13 طرح ریلی گزینه مناسب انتخاب شود
انتخاب میان تک لنگه, دولنگه, تلسکوپی, یک طرفه, دوطرفه, خطی, شبکه ای, هندسی, فشرده, مینیمال, قاب دار, قفل دار و ترکیبی باید ابتدا از محدودیت فضایی شروع شود. اگر تنها یک سمت پنجره فضای آزاد دارد, مدل یک طرفه منطقی تر است. اگر هر دو سمت فضای مناسبی دارند, دولنگه می تواند وزن را تقسیم کند. در شرایطی که فضای جانبی محدود است, مدل تلسکوپی قابل بررسی خواهد بود. پس از تعیین نوع حرکت می توان درباره فرم شبکه داخلی تصمیم گرفت. این ترتیب مانع انتخاب طرحی می شود که از نظر ظاهری مطلوب است اما در محل واقعی امکان حرکت کامل ندارد.
وزن شبکه نیز در انتخاب مدل مؤثر است. طرح فشرده یا هندسی متراکم معمولاً آهن و نقاط جوش بیشتری دارد و لنگه سنگین تری ایجاد می کند. مدل مینیمال وزن کمتری دارد, اما باید از نظر فاصله اعضا و صلبیت قاب بررسی شود. طرح قاب دار می تواند نیرو را منظم تر توزیع کند و مدل قفل دار نیز باید محل مناسب برای درگیر شدن قفل داشته باشد. در هر حالت, بازشو بودن به این معناست که کاربر به صورت مداوم با سیستم حرکتی سروکار دارد؛ بنابراین روانی, دسترسی برای سرویس و سادگی استفاده باید هم سطح ظاهر مورد توجه قرار گیرند.
اندازه گیری مسیر ریل چه خطاهایی را کاهش می دهد
طول ریل باید بر اساس مسیر واقعی حرکت و محل توقف لنگه مشخص شود, نه صرفاً عرض خود پنجره. در مدل تک لنگه, باید فضای کافی برای کنار رفتن کامل قاب وجود داشته باشد و مانعی مانند ستون, لوله یا شکست نما در مسیر قرار نگیرد. در مدل دولنگه, هر سمت جداگانه اندازه گیری می شود و در نمونه تلسکوپی نیز عرض جمع شده لنگه ها اهمیت دارد. ارتفاع محل نصب نیز باید در چند نقطه کنترل شود تا اختلاف سطح یا شیب احتمالی آشکار شود. این اطلاعات مستقیماً روی محل ریل و غلتک اثر دارند.
ابعاد قاب پنجره, بیرون زدگی دستگیره و مسیر باز شدن شیشه نیز باید ثبت شوند. حفاظ نباید پس از بسته شدن دسترسی ضروری به پنجره را از بین ببرد. اگر قرار است قاب ریلی با فاصله از پنجره نصب شود, عمق پایه ها و فاصله یکنواخت آن ها نیز باید اندازه گیری شود. همچنین لازم است فضای لازم برای دسترسی به قفل و سرویس غلتک در نظر گرفته شود. تصویر محل همراه با اندازه ها می تواند جزئیاتی را نشان دهد که در یک عدد کلی دیده نمی شوند. این روش احتمال تغییر طول ریل یا جابه جایی پایه ها در محل نصب را کاهش می دهد.

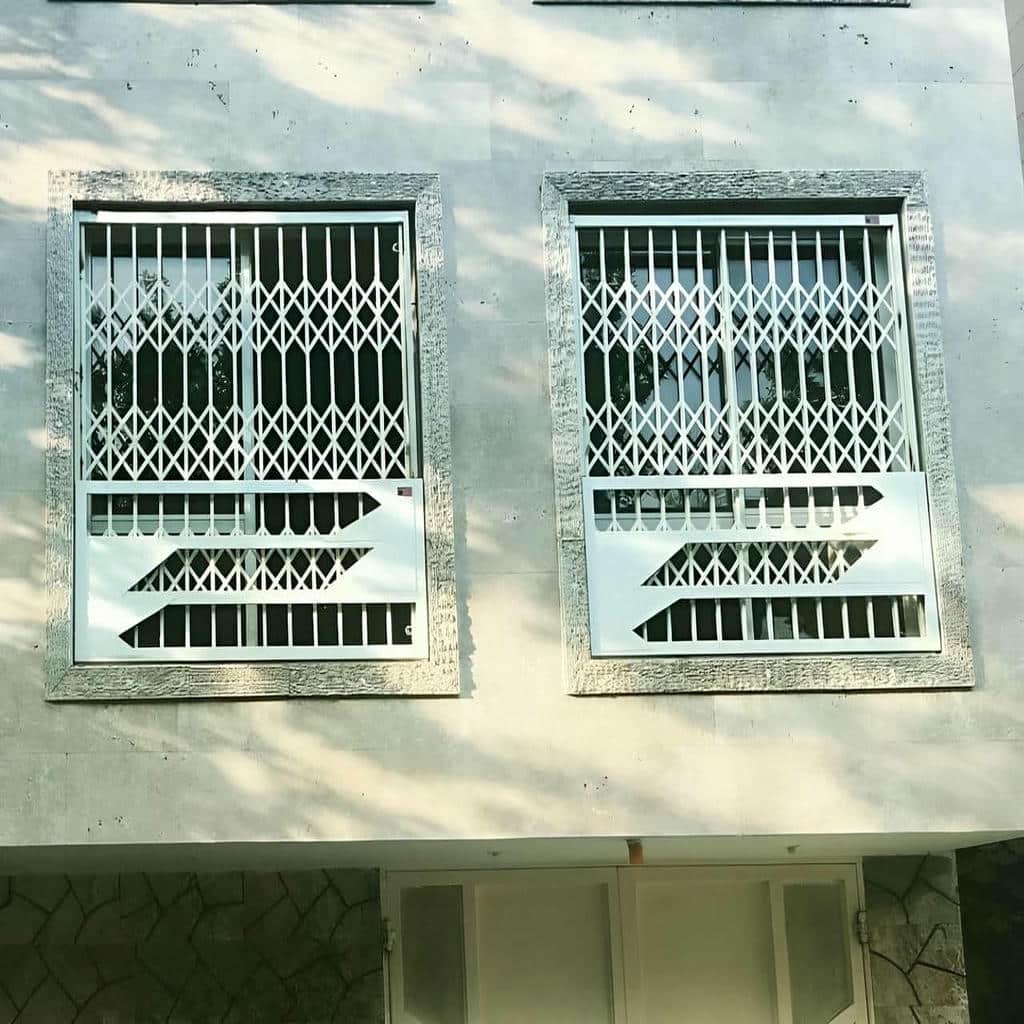

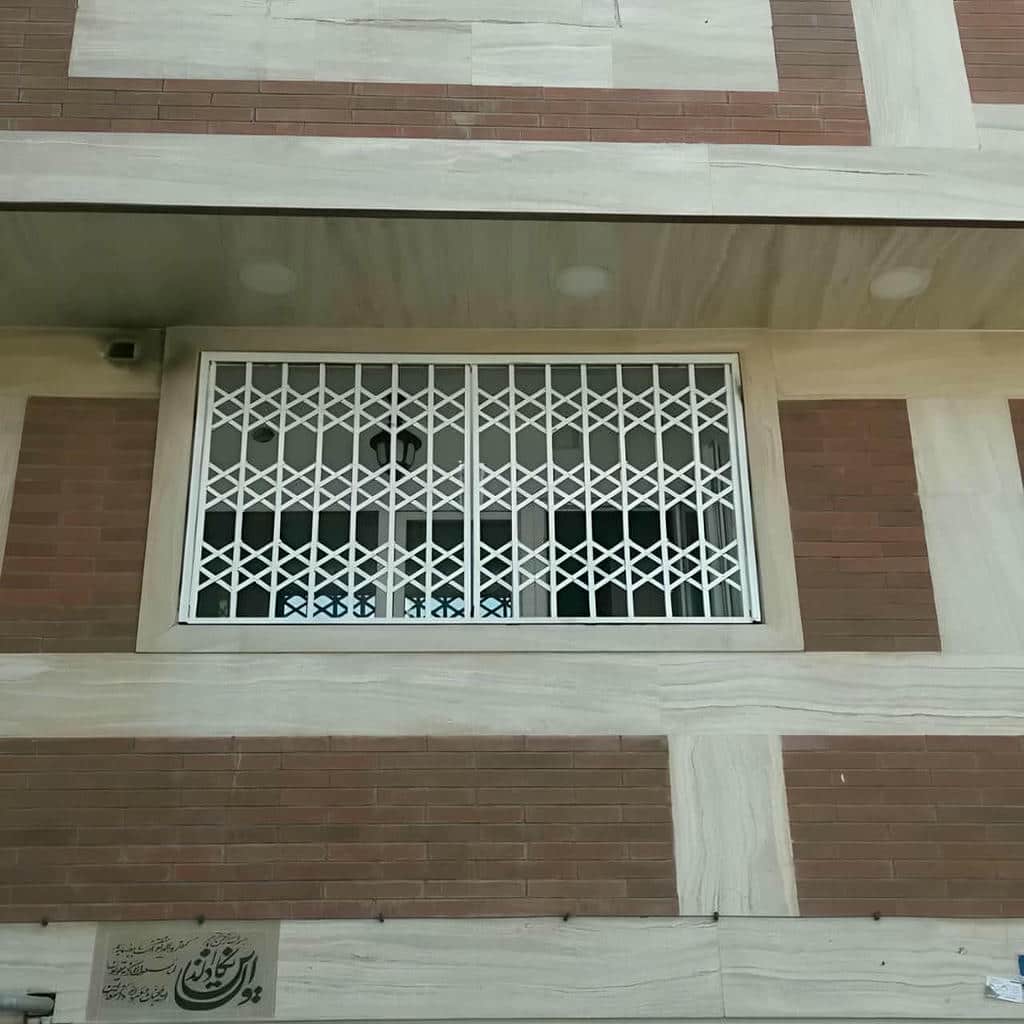

تراز ریل و مهار قاب چگونه در نصب کنترل می شوند
ریل باید بعد از تثبیت کامل قاب نیز تراز باقی بماند. ممکن است ریل پیش از مهار نهایی صاف باشد, اما سفت کردن نامتعادل پایه ها قاب را کمی تغییر شکل دهد و مسیر حرکت را منحرف کند. به همین دلیل کنترل تراز باید پس از پایان اتصال ها تکرار شود. بستر زیر قاب نیز باید توان تحمل وزن و نیروهای ناشی از حرکت را داشته باشد. اتکا به یک لایه سست یا تزئینی می تواند باعث جابه جایی تدریجی شود. نقاط مهار باید در طول قاب توزیع شوند تا فشار در یک ناحیه متمرکز نشود.
پس از نصب, لنگه باید چند بار در کل طول ریل حرکت داده شود و رفتار آن در نقاط مختلف بررسی شود. تغییر ناگهانی مقاومت, صدای غیرعادی یا تمایل خودکار به حرکت به یک سمت می تواند نشانه نیاز به تنظیم باشد. محل توقف و قفل نیز باید در حالت بسته کنترل شوند. اگر برای قفل کردن لازم است لنگه با فشار بالا یا پایین برده شود, وضعیت تراز یا رگلاژ باید بررسی شود. در پایان, خراش های ایجادشده هنگام نصب ترمیم و مسیر ریل تمیز می شود تا ذرات حاصل از سوراخ کاری یا جوش وارد سیستم حرکتی نشوند.
- طول مسیر حرکت را مستقل از عرض پنجره اندازه گیری کنید.
- موانع جانبی و فضای جمع شدن لنگه را پیش از انتخاب مدل بررسی کنید.
- تراز ریل را پس از مهار نهایی قاب دوباره کنترل کنید.
- حرکت لنگه را در تمام طول مسیر و نه فقط چند سانتی متر ابتدایی آزمایش کنید.
- محل قفل را طوری تنظیم کنید که بدون فشار اضافی درگیر شود.
قیمت, سفارش, نگهداری و خدمات ایمن کمک برای حفاظ ریلی

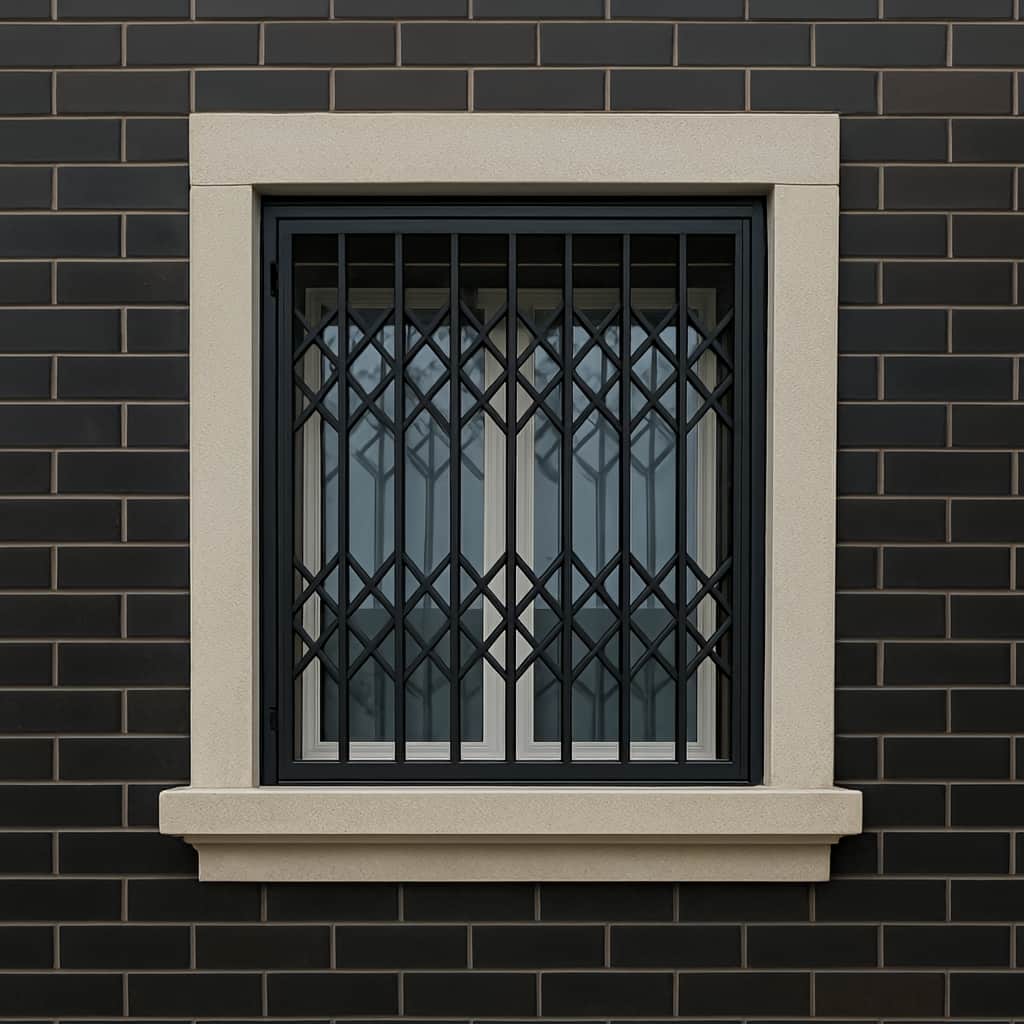

هزینه ساخت سیستم ریلی نتیجه ترکیب ابعاد, وزن متحرک و سطح پیچیدگی یراق است. یک مدل تک لنگه ساده از نظر تعداد ریل و تنظیم با مدل تلسکوپی چندبخشی تفاوت دارد و شبکه داخلی فشرده نیز نسبت به طرح مینیمال متریال بیشتری مصرف می کند. مقطع پروفیل, نوع غلتک, کیفیت ریل, تعداد لنگه ها, قفل, پوشش و شرایط نصب همگی روی حجم ساخت اثر می گذارند. به همین دلیل مقایسه سفارش ها باید بر اساس مشخصات یکسان انجام شود. ایمن کمک می تواند پیش از تولید, نوع حرکت, مسیر قابل استفاده و جزئیات یراق را همراه با ابعاد واقعی بررسی کند تا سفارش فقط بر مبنای تصویر انتخاب نشود. نگهداری بعد از اجرا نیز بخشی از هزینه بلندمدت است, زیرا سیستم قابل سرویس معمولاً امکان رفع ایرادهای کوچک را پیش از آسیب گسترده فراهم می کند.
چه عوامل فنی بر قیمت حفاظ پنجره ریلی اثر می گذارند
ابعاد قاب و تعداد لنگه ها نخستین عوامل مؤثر هستند, زیرا مقدار پروفیل و وزن متحرک را تعیین می کنند. مدل تلسکوپی به چند مجموعه حرکتی و تنظیم دقیق تری نیاز دارد و طرح های متراکم مقدار آهن بیشتری مصرف می کنند. نوع ریل و ظرفیت غلتک نیز باید با وزن واقعی هماهنگ شوند. استفاده از یراق قوی تر در یک لنگه سنگین می تواند هزینه ساخت را تغییر دهد, اما انتخاب قطعه ضعیف تر صرفاً برای کاهش هزینه ممکن است استهلاک و نیاز به تعمیر را افزایش دهد. بنابراین مشخصات فنی باید در کنار برآورد هزینه دیده شوند.
نوع قفل, پوشش و شرایط نصب نیز مؤثر هستند. اگر محل نصب نیازمند پایه سازی دقیق تر یا تنظیم سطح باشد, زمان اجرا افزایش پیدا می کند. در مدل هایی که ریل چندمسیره دارند, دقت نصب و تعداد اجزا بیشتر است. پوشش سطح نیز باید با شرایط محیطی هماهنگ باشد و قسمت های متحرک نیازمند کنترل جداگانه هستند. برای استعلام دقیق بهتر است ابعاد, تصویر محل, نوع حرکت مورد نظر و شرایط دسترسی ارائه شوند. مقایسه پیشنهادها زمانی معنی دار است که نوع پروفیل, ریل, غلتک, قفل و روش نصب در همه گزینه ها روشن باشند.

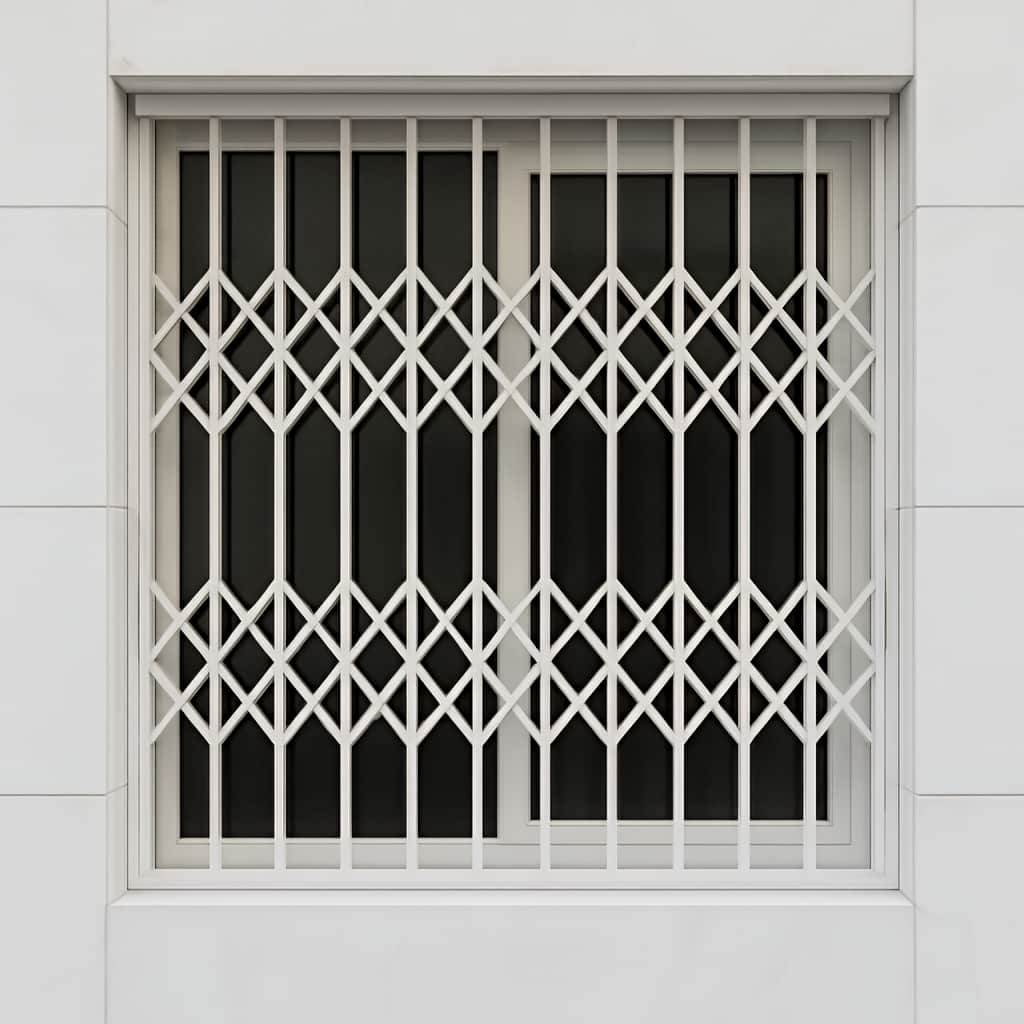

فرآیند سفارش از انتخاب مدل تا تحویل چگونه انجام می شود
سفارش حرفه ای با مشخص کردن نیاز بازشو و مسیر حرکت آغاز می شود. ابتدا بررسی می شود لنگه باید به یک سمت, دو سمت یا به صورت تلسکوپی جمع شود. سپس ابعاد و تصاویر محل برای ارزیابی فضای آزاد و موانع استفاده می شوند. پس از اندازه برداری دقیق, مقطع قاب, ساختار شبکه, نوع ریل, یراق حرکتی, قفل و رنگ مشخص خواهند شد. در این مرحله بهتر است موقعیت باز و بسته لنگه نیز روی طرح روشن باشد تا بعد از ساخت اختلافی درباره میزان دسترسی ایجاد نشود. ایمن کمک می تواند این اطلاعات را پیش از شروع تولید جمع بندی کند.

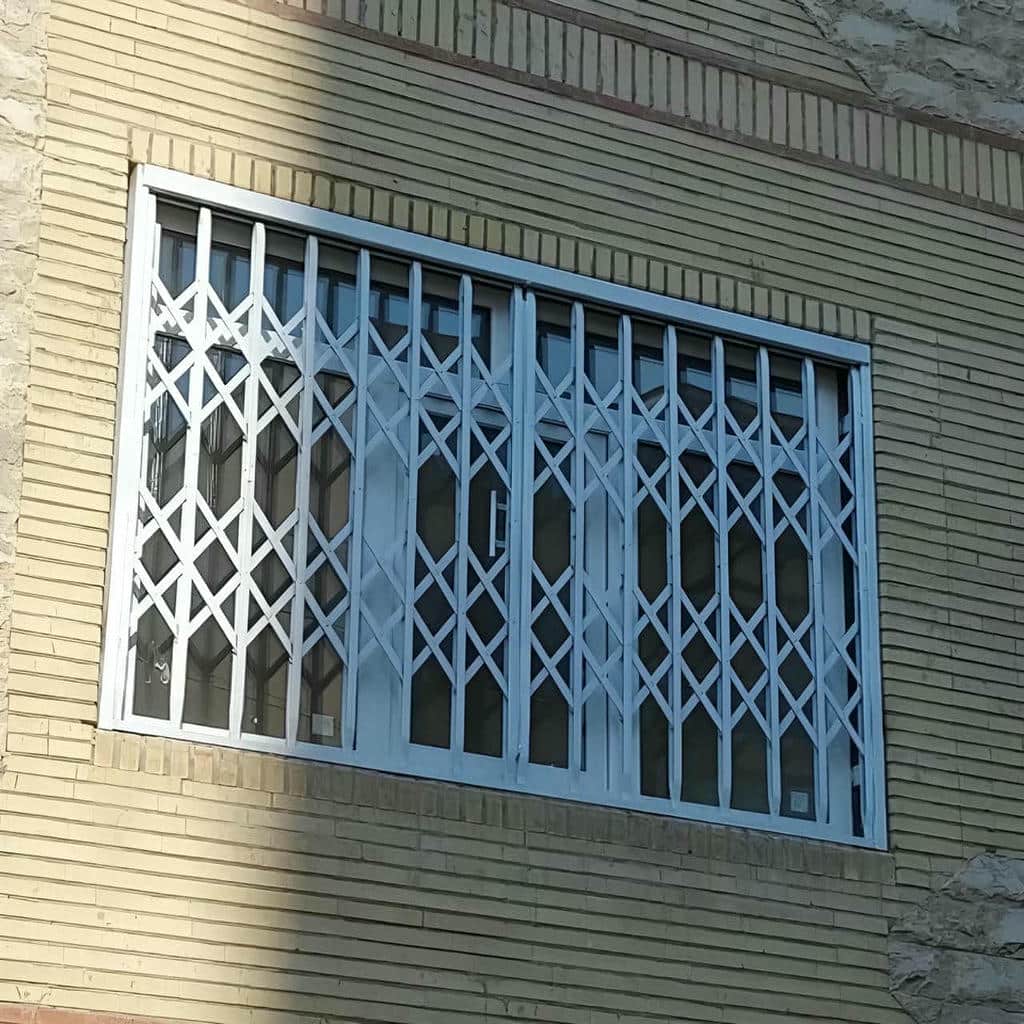

در مرحله ساخت, قاب ثابت و لنگه های متحرک به صورت جداگانه کنترل می شوند. پس از برش و جوشکاری, گونیا بودن قاب و وزن تقریبی بخش متحرک بررسی می شود و سپس محل یراق مشخص خواهد شد. ریل و غلتک باید قبل از پوشش نهایی از نظر تطابق ابعادی کنترل شوند. بعد از نصب, حرکت کامل لنگه, عملکرد قفل, توقف انتهای مسیر و فاصله از پنجره آزمایش می شوند. تحویل فنی تنها به باز و بسته شدن اولیه محدود نیست و باید مشخص شود حرکت در کل مسیر یکنواخت است و قطعات اصلی برای نگهداری آینده قابل دسترس هستند.
نگهداری ریل و غلتک چگونه از خرابی زودرس جلوگیری می کند
مسیر ریل باید از گردوغبار, ذرات فلزی و آلودگی هایی که حرکت چرخ را مختل می کنند پاک نگه داشته شود. تجمع ذرات می تواند باعث ایجاد صدا و مقاومت بیشتر شود و در طول زمان سطح چرخ یا ریل را فرسوده کند. وضعیت غلتک نیز باید در صورت مشاهده لقی, صدای غیرمعمول یا تغییر ارتفاع بررسی شود. رگلاژ به موقع می تواند مانع فشار بیشتر به قفل و قاب شود. استفاده از روان کار نامتناسب یا مقدار زیاد ماده چسبنده توصیه نمی شود, زیرا ممکن است آلودگی بیشتری به مسیر جذب کند.
پوشش پروفیل و نقاط اتصال نیز باید همراه با سیستم حرکتی بازدید شوند. اگر رنگ در اثر برخورد یا تعمیر آسیب دیده باشد, بخش فلزی نمایان شده نیاز به ترمیم دارد. قفل و محدودکننده انتهای مسیر نیز باید بدون گیرکردن کار کنند و پیچ یا اتصال شل نداشته باشند. در مدل های چندلنگه بهتر است فاصله میان قاب ها و ترتیب حرکت نیز کنترل شود. هرگونه تغییر محسوس در روانی حرکت بهتر است زود بررسی شود, زیرا ادامه استفاده از سیستم گیرکرده می تواند فشار بیشتری به غلتک, ریل و نقاط مهار وارد کند و دامنه تعمیر را افزایش دهد.
- استعلام را بر اساس نوع ریل, تعداد لنگه ها و وزن تقریبی حفاظ انجام دهید.
- در سفارش, مدل قفل و نحوه توقف لنگه را از ابتدا مشخص کنید.
- پس از نصب, مسیر ریل را از بقایای سوراخ کاری و جوش پاک کنید.
- صدای غیرعادی یا افزایش نیروی لازم برای حرکت را نادیده نگیرید.
- غلتک, قفل و پوشش حفاظ را در بازدیدهای دوره ای کنترل کنید.
انتخاب به فضای جانبی, وزن قاب و نحوه استفاده از پنجره بستگی دارد. تک لنگه ساختار حرکتی ساده تری دارد, اما در دهانه عریض وزن یک قاب بزرگ را روی یک مجموعه یراق قرار می دهد و به فضای بیشتری در یک سمت نیاز دارد. مدل دولنگه وزن را میان دو بخش تقسیم می کند, ولی تنظیم محل برخورد و قفل مرکزی دقیق تر است. بهتر است قبل از انتخاب, عرض آزاد دو طرف پنجره و وزن تقریبی هر لنگه بررسی شود.
موقعیت ریل به طراحی سیستم, وزن لنگه, نوع یراق و شرایط بستر بستگی دارد و نمی توان یک حالت را برای همه پروژه ها مناسب دانست. بعضی ساختارها وزن را روی مسیر پایین منتقل می کنند و در برخی سیستم ها هدایت یا تحمل از بخش بالا انجام می شود. مهم این است که اجزای حرکتی برای همان ساختار طراحی شده باشند, تراز مناسب داشته باشند و امکان سرویس آن ها حفظ شود. شرایط تجمع گردوغبار و آب نیز در انتخاب محل و جزئیات ریل اهمیت دارد.
سخت شدن حرکت می تواند از آلودگی مسیر ریل, استهلاک غلتک, خارج شدن رگلاژ, تغییر شکل قاب یا جابه جایی نقاط مهار ناشی شود. ابتدا باید مشخص شود مقاومت در تمام مسیر وجود دارد یا فقط در یک بخش رخ می دهد. صدای غیرعادی و تغییر ارتفاع لنگه نیز سرنخ های مفیدی هستند. ادامه استفاده با نیروی زیاد می تواند فشار بیشتری به یراق وارد کند. بررسی علت و تنظیم یا تعویض قطعه معیوب معمولاً بهتر از اعمال روان کار بدون تشخیص مشکل است.
قیمت به ابعاد, تعداد لنگه ها, مقطع پروفیل, نوع شبکه, وزن قاب, سیستم ریل و غلتک, قفل, پوشش و شرایط نصب وابسته است. مدل تلسکوپی یا چندلنگه قطعات حرکتی و مراحل تنظیم بیشتری نسبت به یک ساختار ساده دارد. طرح متراکم نیز مقدار آهن و تعداد جوش ها را افزایش می دهد. برای مقایسه صحیح بهتر است مشخصات فنی سفارش روشن باشند تا تفاوت هزینه ناشی از تفاوت واقعی در متریال, یراق یا اجرای محصول مشخص شود.
عرض و ارتفاع دهانه, طول فضای آزاد در سمت یا سمت های حرکت, فاصله از قاب پنجره و موقعیت موانع اطراف از اطلاعات اصلی هستند. نوع بازشو پنجره, بیرون زدگی دستگیره و وجود توری یا کرکره نیز باید بررسی شوند. در مدل تلسکوپی, فضای لازم برای جمع شدن چند لنگه اهمیت بیشتری دارد. بهتر است اندازه ها در چند نقطه کنترل شوند و تصاویر محل نیز همراه آن ها ارائه شود تا نوع ریل و مسیر حرکت پیش از ساخت دقیق تر تعیین شوند.
لنگه باید در کل مسیر با نیروی یکنواخت حرکت کند و در هیچ قسمت گیرکردن یا ضربه محسوس نداشته باشد. صدای غیرعادی, لقی زیاد, کشیده شدن قاب به یک سمت یا نیاز به بالا بردن لنگه برای قفل شدن می تواند نشانه تنظیم نامناسب باشد. تراز ریل, کیفیت غلتک و گونیا بودن قاب از عوامل اصلی هستند. همچنین بهتر است قطعات مصرفی برای سرویس و تعویض قابل دسترس باشند تا نگهداری آینده بدون تخریب بخش های اصلی انجام شود.
جمع بندی
حفاظ پنجره ریلی بازشو زمانی عملکرد فنی مناسبی دارد که مسیر حرکت, وزن لنگه, ظرفیت ریل و غلتک, صلبیت قاب و محل قفل از ابتدا به صورت هماهنگ طراحی شوند. مدل های تک لنگه, دولنگه, تلسکوپی, یک طرفه, دوطرفه, شبکه ای, هندسی و مینیمال هرکدام برای شرایط فضایی متفاوتی مناسب هستند و انتخاب آن ها باید پس از اندازه گیری فضای جانبی و بررسی موانع انجام شود. تراز ریل یکی از مهم ترین عوامل در حرکت روان است و تغییر شکل قاب یا مهار نامتعادل می تواند حتی یراق مناسب را نیز تحت فشار قرار دهد. کیفیت جوش, پوشش سطح و امکان دسترسی به قطعات برای سرویس دوره ای نیز دوام سیستم را تکمیل می کنند. هنگام مقایسه سفارش ها بهتر است متریال, نوع یراق, تعداد لنگه ها و روش نصب همراه با قیمت بررسی شوند. برای دریافت مشاوره, سفارش ساخت و استعلام قیمت روز می توان مشخصات پنجره و فضای حرکت را در اختیار ایمن کمک قرار داد تا جزئیات اجرایی با اطمینان بیشری بررسی و مدل مناسب پیش از تولید انتخاب شود.
