8 نمونه موتور توبولار داخلی کرکره سبک
8 نمونه موتور توبولار داخلی کرکره سبک با تفاوت در گشتاور, قطر بدنه و نوع محدودکننده حرکت انتخاب می شوند و همین تفاوت ها مستقیماً بر دوام موتور, سرعت باز و بسته شدن و فشار واردشده به شفت اثر می گذارند. موتور توبولار داخلی کرکره سبک داخل محور قرار می گیرد و برای عملکرد پایدار باید با وزن پرده, قطر لوله, آداپتور و چرخه کاری هماهگ باشد, زیرا انتخاب ظرفیت نامتناسب می تواند باعث افزایش حرارت, توقف نامنظم یا کاهش عمر گیربکس شود. نمونه استاندارد کم وزن, مدل گشتاور متوسط, نمونه دارای خلاص کن دستی, مدل ریموت دار, نمونه مجهز به لیمیت مکانیکی, مدل دارای لیمیت الکترونیکی, نمونه کم صدا و مدل مناسب پرده سبک پرتردد از نظر ساختار داخلی, کنترل حرکت و شرایط نصب یکسان نیستند. نوع تیغه, یاتاقان, تاج موتور, کوپلینگ, مدار فرمان و تراز شفت نیز باید پیش از سفارش بررسی شوند. موتور توبولار داخلی کرکره سبک زمانی عملکرد بهتری دارد که مسیر ریل آزاد باشد و موتور مجبور نشود اصطکاک مکانیکی را جبران کند. هزینه نهایی نیز به ظرفیت, تجهیزات کنترل, نوع شفت, متعلقات نصب و شرایط اجرا وابسته است. بررسی فنی توسط ایمن کمک کمک می کند موتور متناسب با بار واقعی و شیوه استفاده انتخاب شود و از بزرگ یا کوچک گرفتن غیرضروری ظرفیت جلوگیری گردد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| گشتاور موتور | گشتاور مشخص می کند موتور چه مقدار نیروی چرخشی برای بلندکردن پرده سبک و غلبه بر مقاومت طبیعی شفت در اختیار سیستم قرار دهد. | گشتاور بعد از محاسبه وزن پرده و قطر محور انتخاب شود. |
| قطر بدنه موتور | قطر بدنه باید با فضای داخلی شفت و مجموعه تاج و آداپتور هماهنگ باشد تا موتور بدون لقی داخل محور قرار گیرد. | قطر داخلی لوله پیش از سفارش موتور اندازه گیری شود. |
| تاج و آداپتور | تاج و آداپتور گشتاور موتور را به شفت منتقل می کنند و تطابق آن ها با لوله از ایجاد لقی و ضربه هنگام شروع حرکت جلوگیری می کند. | متعلقات اتصال دقیقاً متناسب با نوع شفت انتخاب شوند. |
| لیمیت حرکت | لیمیت مکانیکی یا الکترونیکی حد بالا و پایین کرکره را کنترل می کند و تنظیم درست آن مانع فشار اضافی به تیغه و موتور می شود. | لیمیت پس از تأیید کامل تراز شفت و ریل تنظیم شود. |
| چرخه کاری | چرخه کاری نشان می دهد موتور در یک بازه استفاده چه مقدار حرکت متوالی را بدون افزایش حرارت نامناسب تحمل می کند. | تعداد واقعی باز و بسته شدن پیش از انتخاب مدل بررسی شود. |
| یاتاقان و شفت | یاتاقان سالم و شفت تراز باعث می شوند محور با مقاومت کمتر بچرخد و موتور نیروی خود را صرف جبران اصطکاک اضافی نکند. | هرگونه لقی یا انحراف محور پیش از نصب موتور اصلاح شود. |
| مدار فرمان و ریموت | مدار فرمان سیگنال ریموت را به دستور حرکت تبدیل می کند و سازگاری آن با موتور بر پاسخ صحیح و توقف کنترل شده اثر دارد. | گیرنده و کنترلر بر اساس نوع موتور و امکانات موردنیاز انتخاب شوند. |
| خلاص کن دستی | خلاص کن دستی در بعضی مدل ها امکان کنترل کرکره هنگام قطع برق یا سرویس را فراهم می کند و باید دسترسی ایمن داشته باشد. | نیاز واقعی به خلاص کن پیش از سفارش مشخص شود. |
| نگهداری و هزینه | دوام و هزینه مجموعه به موتور, شفت, آداپتور, لیمیت, ریل, مدار فرمان و کیفیت نصب وابسته هستند. | پیشنهادها با مشخصات فنی و شرایط کاربری یکسان مقایسه شوند. |
کاربرد و تفاوت فنی 8 نمونه موتور توبولار داخلی کرکره سبک
موتور توبولار برای کرکره های سبک زمانی مزیت عملی ایجاد می کند که فضای جانبی محدود باشد و مجموعه محرک داخل شفت قرار گیرد. در این ساختار, ظاهر بیرونی جمع وجورتر می شود و انتقال نیرو مستقیماً از داخل محور انجام می گیرد. تفاوت میان نمونه ها بیشتر در گشتاور, نوع لیمیت, روش کنترل, چرخه کاری و امکانات سرویس دیده می شود. یک مدل ساده برای پرده کم تردد کافی است, در حالی که نمونه ریموت دار یا پرتردد باید مدار فرمان و ظرفیت متناسب تری داشته باشد. مدل کم صدا نیز تنها با موتور تعریف نمی شود و تراز شفت, یاتاقان و ریل در نتیجه نهایی اثر دارند. بنابراین انتخاب نمونه باید از وزن و الگوی استفاده آغاز شود و سپس امکانات کنترلی به آن اضافه گردد.
نمونه استاندارد کم وزن برای کرکره های سبک روزمره
نمونه استاندارد کم وزن برای پرده هایی مناسب است که تیغه سبک, عرض محدود و تعداد چرخه کاری کنترل شده دارند. مهم ترین معیار در این مدل, تناسب گشتاور با وزن واقعی پرده است. اگر موتور نزدیک مرز توان خود انتخاب شود, افزایش اصطکاک در ریل یا تغییر جزئی در تراز شفت می تواند بار کاری را بالا ببرد. در مقابل, استفاده از ظرفیت بسیار بیشتر نیز لزوماً مزیت ایجاد نمی کند و ممکن است هزینه و فشار شروع حرکت را افزایش دهد. انتخاب منطقی بر پایه وزن پرده, قطر شفت و مقاومت طبیعی مسیر انجام می شود.
در نصب این نمونه, تاج و آداپتور باید دقیقاً با شفت سازگار باشند تا انتقال نیرو بدون لقی انجام شود. اگر اتصال داخل محور آزاد باشد, شروع و توقف می تواند با ضربه همراه شود و این رفتار در طول زمان روی متعلقات اثر بگذارد. یاتاقان سمت مقابل نیز باید روان و هم محور باشد. پس از نصب, چند چرخه کامل برای بررسی سرعت, صدای حرکت و نقطه توقف انجام می شود. هرگونه کندی در میانه مسیر ابتدا از نظر ریل و شفت بررسی خواهد شد و ظرفیت موتور برای جبران ایراد مکانیکی افزایش داده نمی شود.
نمونه گشتاور متوسط برای پرده سبک با عرض بیشتر
پرده سبک همیشه به معنی بار بسیار پایین نیست, زیرا افزایش عرض یا ارتفاع می تواند وزن کل را بالا ببرد. نمونه گشتاور متوسط برای چنین شرایطی قابل بررسی است و باید پس از محاسبه وزن نهایی انتخاب شود. قطر شفت نیز روی نیروی مؤثر موتور اثر دارد و نباید از محاسبه حذف شود. اگر تیغه سبک اما طول پرده زیاد باشد, موتور باید توان حرکت یکنواخت را در کل مسیر داشته باشد. انتخاب ظرفیت مناسب کمک می کند موتور در شروع حرکت تحت فشار نباشد و در پایان مسیر نیز توقف کنترل شده تری ایجاد کند.
در این مدل, تراز شفت اهمیت بیشتری پیدا می کند, زیرا پرده بزرگ تر می تواند اثر هر انحراف را واضح تر نشان دهد. اگر محور کج باشد, رول در یک سمت متراکم تر تشکیل می شود و بار جانبی به ریل افزایش می یابد. این مقاومت اضافی می تواند به موتور منتقل شود و نشانه هایی مانند صدای بیشتر یا کندی ایجاد کند. تنظیم صحیح براکت, یاتاقان و ریل قبل از راه اندازی نهایی ضروری است. زمانی که مکانیک سیستم آزاد و متقارن باشد, موتور گشتاور متوسط می تواند بدون نیاز به ظرفیت غیرضروری عملکرد پایداری ارائه دهد.
نمونه کم صدا به هماهنگی موتور و مکانیک نیاز دارد
کم صدا بودن موتور توبولار به طراحی داخلی موتور, گیربکس و کیفیت مونتاژ وابسته است, اما صدای نهایی کرکره از کل سیستم ایجاد می شود. حتی موتور آرام روی شفت خارج از تراز یا ریل تنگ می تواند صدای قابل توجه تولید کند. تیغه سبک نیز در صورت داشتن لقی زیاد میان ردیف ها ممکن است هنگام حرکت ضربه ایجاد کند. به همین دلیل ارزیابی نمونه کم صدا باید شامل موتور, یاتاقان, آداپتور و مسیر تیغه باشد و تمرکز فقط روی صدای بدنه موتور کافی نیست.
برای کاهش صدای اجرایی, شفت باید بدون تاب بچرخد و آداپتور موتور نیز داخل آن لقی نداشته باشد. ریل ها باید موازی باشند و هیچ پیچ یا مانعی وارد مسیر تیغه نشود. تنظیم لیمیت نیز روی صدای توقف اثر دارد؛ فشار بیش از حد در پایین یا جمع شدن اضافی در بالا می تواند صدای ناگهانی ایجاد کند. چند چرخه آزمایشی در شرایط واقعی کمک می کند منبع صدا مشخص شود. اگر صدا در یک نقطه ثابت ایجاد شود, احتمال ایراد موضعی در ریل یا تیغه بیشتر از خرابی عمومی موتور است.
- نمونه استاندارد برای پرده سبک و تردد کنترل شده بررسی شود.
- گشتاور متوسط با وزن کل پرده و قطر شفت تطبیق داده شود.
- مدل کم صدا همراه با تراز ریل و محور ارزیابی شود.
- ظرفیت بیشتر برای جبران اصطکاک مکانیکی انتخاب نشود.
- چند چرخه آزمایشی پیش از تحویل نهایی انجام شود.
ساختار داخلی موتور توبولار چگونه دوام و حرکت را کنترل می کند
موتور توبولار داخل شفت مجموعه ای فشرده از موتور الکتریکی, گیربکس, سیستم محدودکننده حرکت و قطعات انتقال نیرو را در خود جای می دهد. این فشردگی باعث می شود فضای جانبی کمی اشغال شود, اما سازگاری قطعات اهمیت بیشتری پیدا کند. گیربکس باید گشتاور را با سرعت مناسب منتقل کند, تاج و آداپتور باید بدون لقی با شفت درگیر شوند و لیمیت نیز نقطه توقف را تکرارپذیر نگه دارد. اگر هرکدام از این اجزا تنظیم یا انتخاب نادرستی داشته باشند, اثر آن به صورت ضربه, توقف نامنظم یا افزایش بار موتور دیده می شود. بنابراین کیفیت ساخت داخلی باید در کنار نصب صحیح بررسی شود و موتور به عنوان یک جزء مستقل از شفت و تیغه دیده نشود.

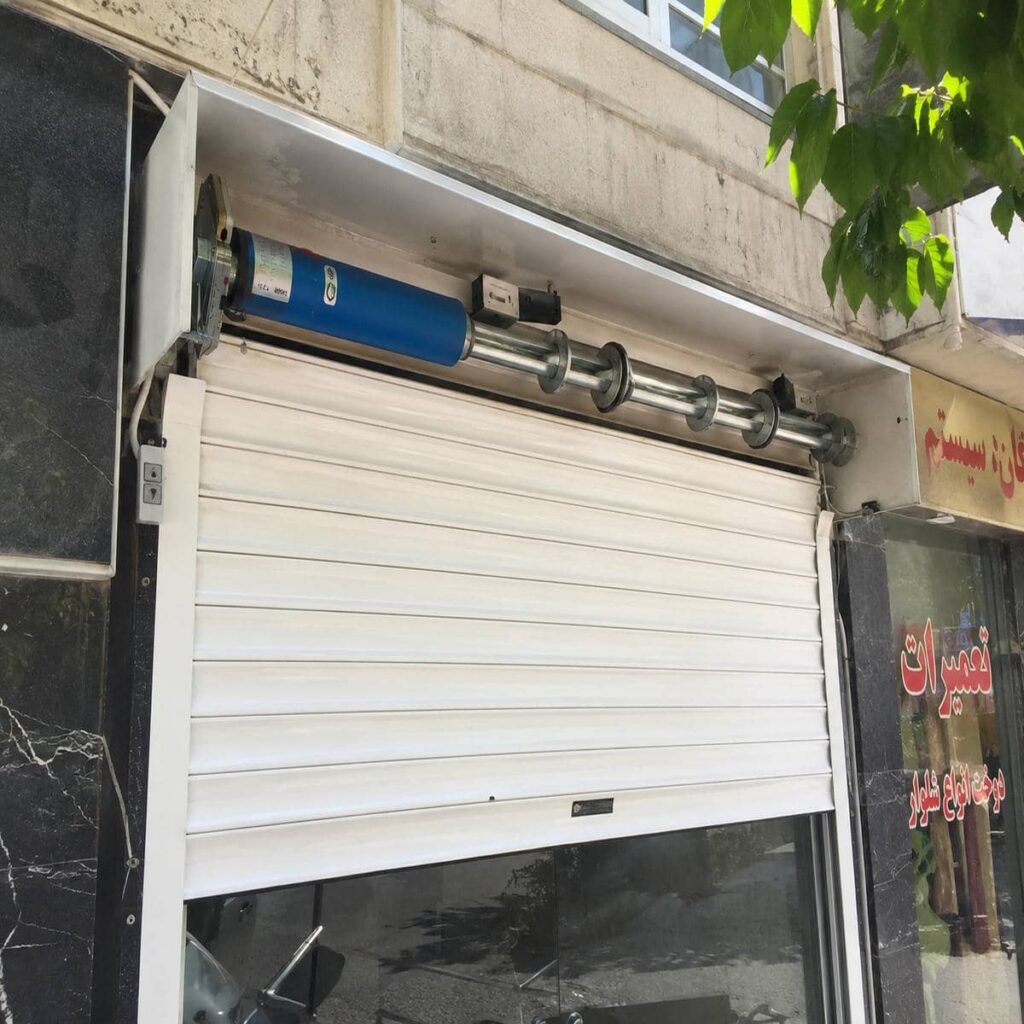

گیربکس داخلی باید حرکت نرم و گشتاور یکنواخت ایجاد کند
گیربکس داخلی وظیفه دارد سرعت موتور را به دور مناسب شفت تبدیل کند و هم زمان گشتاور کافی برای حرکت پرده ایجاد نماید. کیفیت چرخ دنده ها و یاتاقان های داخلی روی صدای کار و دوام مجموعه اثر دارند. اگر لقی داخلی بیش از حد باشد, تغییر جهت یا شروع حرکت می تواند با ضربه همراه شود. مقاومت داخلی زیاد نیز مصرف توان را بالا می برد. در مدل مناسب, گیربکس باید متناسب با وزن کرکره سبک طراحی شده باشد تا سرعت حرکت قابل کنترل و انتقال نیرو پیوسته باقی بماند.
تغییر صدای موتور در طول زمان می تواند نشانه ای برای بررسی گیربکس باشد, اما پیش از بازکردن موتور باید مقاومت خارجی مسیر کنترل شود. ریل تنگ, یاتاقان خشک یا شفت نامتوازن می توانند همان علائم را ایجاد کنند و تشخیص اشتباه به تعویض غیرضروری موتور منجر شود. عیب یابی بهتر است از مسیر مکانیکی آغاز شود و اگر پرده آزاد حرکت می کند, سپس موتور بررسی گردد. این ترتیب باعث می شود فشارهای خارجی از ایراد داخلی جدا شوند و تعمیر بر علت واقعی متمرکز باقی بماند.

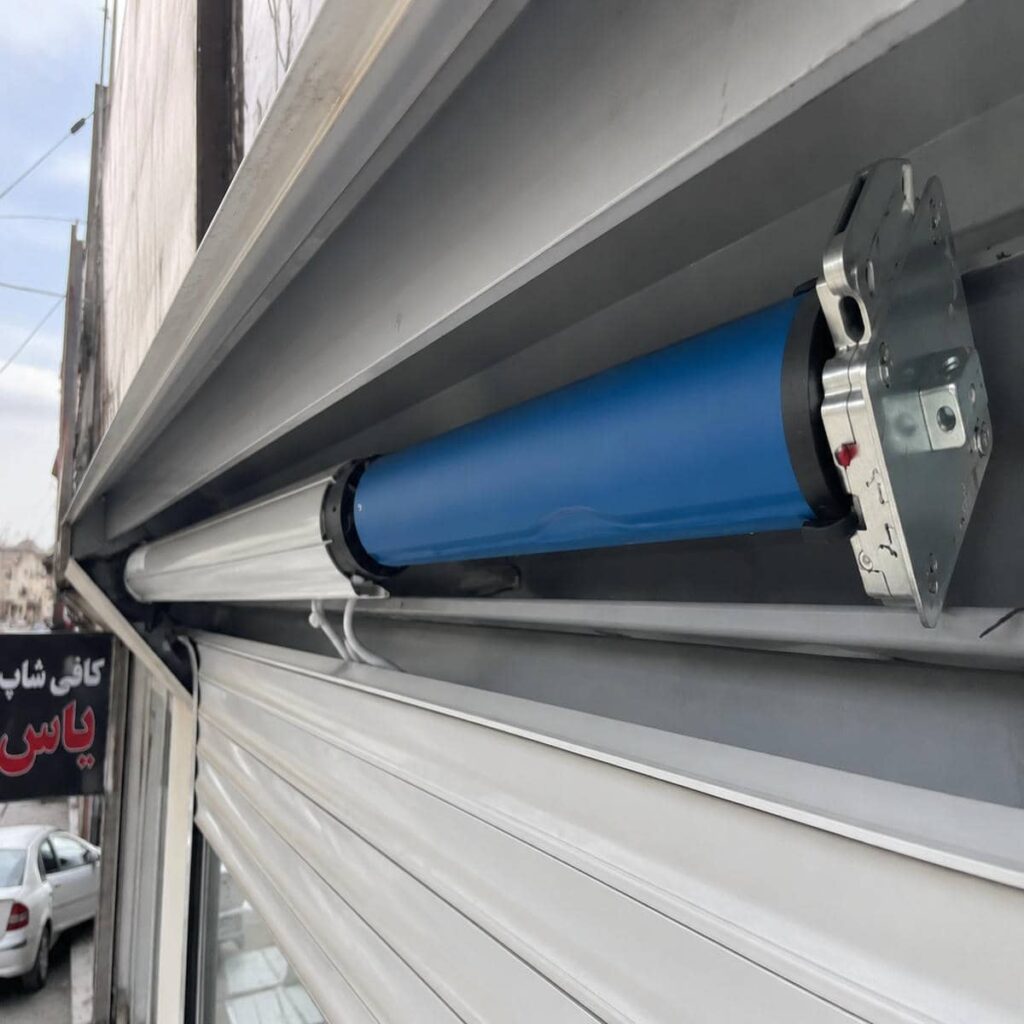

تاج و آداپتور باید بدون لقی با شفت درگیر شوند
تاج و آداپتور رابط میان موتور و شفت هستند و اگر ابعاد آن ها با لوله سازگار نباشد, انتقال نیرو با لقی انجام می شود. این لقی هنگام شروع یا توقف بیشتر خود را نشان می دهد و ممکن است صدای ضربه یا حرکت ناپیوسته ایجاد کند. انتخاب این قطعات باید دقیقاً بر اساس قطر و شکل داخلی شفت انجام شود. استفاده از قطعه نزدیک به اندازه موردنیاز اما بدون تطابق کامل, در کوتاه مدت قابل استفاده به نظر می رسد اما در طول زمان می تواند سایش و بازی مکانیکی را افزایش دهد.
در نصب, موتور باید در امتداد محور قرار گیرد و تاج نیز به صورت یکنواخت با لوله درگیر شود. هرگونه تاب یا فشار جانبی می تواند روی یاتاقان های موتور و شفت اثر بگذارد. پس از مونتاژ, محور باید بدون لرزش غیرعادی بچرخد. اگر هنگام تغییر جهت صدای کوتاه و تکرارشونده شنیده شود, اتصال موتور به شفت یکی از نقاط قابل بررسی است. کنترل همین بخش ساده می تواند از انتقال ضربه به تیغه و کاهش کیفیت حرکت جلوگیری کند.

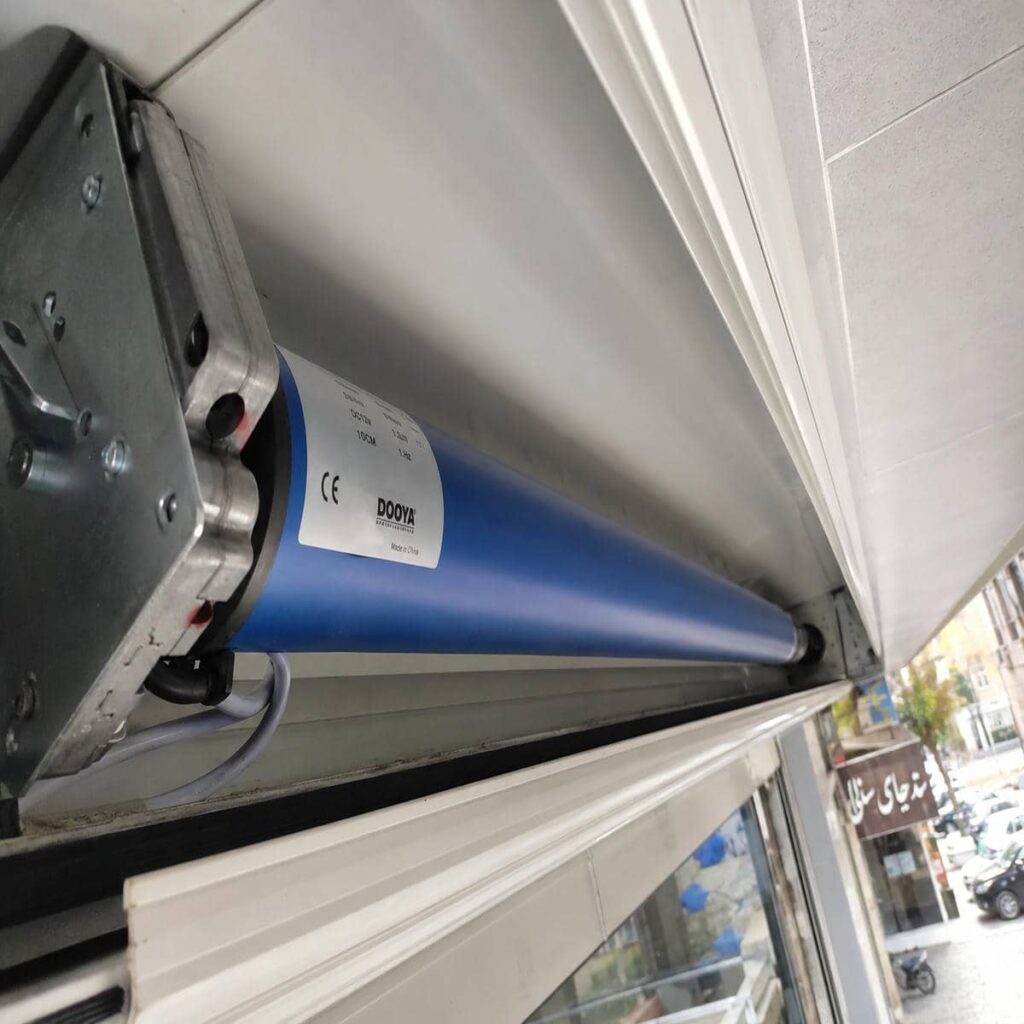

لیمیت مکانیکی و الکترونیکی باید توقف را دقیق نگه دارند
لیمیت وظیفه دارد موقعیت بالایی و پایینی حرکت را تعیین کند و موتور را پیش از واردشدن فشار اضافی متوقف سازد. در مدل مکانیکی, تنظیم با سازوکار داخلی انجام می شود و در نمونه الکترونیکی کنترل موقعیت می تواند ساختار متفاوتی داشته باشد. هیچ کدام بدون نصب درست مکانیکی نتیجه مناسبی ندارند. اگر ریل یا شفت مشکل داشته باشد, تنظیم لیمیت فقط نقطه توقف را تغییر می دهد و ایراد اصلی مسیر همچنان باقی می ماند. بنابراین ابتدا مکانیک سالم و سپس حدود حرکت تنظیم می شوند.
حد پایین باید طوری تنظیم شود که تیغه انتهایی بدون فشردگی غیرضروری در موقعیت بسته قرار گیرد. در حد بالا نیز پرده نباید بیش از اندازه روی شفت کشیده شود. پس از تنظیم, چند چرخه کامل برای بررسی تکرارپذیری توقف انجام می شود. اگر موقعیت توقف تغییر کند, وضعیت لیمیت, مدار فرمان و اتصال موتور باید بررسی شوند. دقت توقف علاوه بر راحتی استفاده, بر دوام تیغه و موتور نیز اثر دارد, زیرا فشار دائمی در انتهای مسیر می تواند به مرور باعث افزایش استهلاک شود.
- گیربکس داخلی باید متناسب با وزن و سرعت موردنیاز انتخاب شود.
- تاج و آداپتور با قطر واقعی شفت تطابق کامل داشته باشند.
- لقی اتصال موتور به محور پیش از راه اندازی کنترل شود.
- لیمیت پس از تأیید سلامت مکانیکی تنظیم شود.
- توقف بالا و پایین در چند چرخه متوالی آزمایش شود.

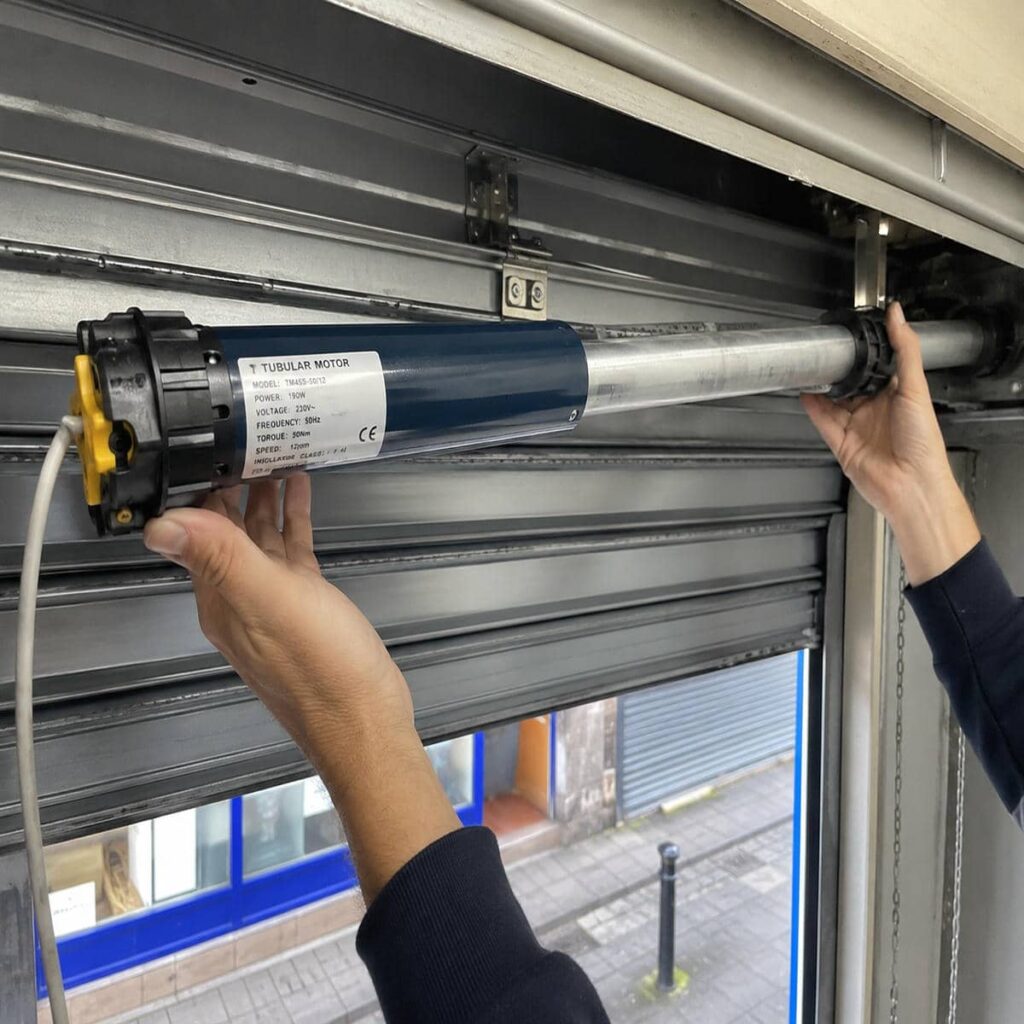

انتخاب و نصب موتور توبولار داخلی با کنترل شفت و وزن پرده
انتخاب صحیح موتور از اندازه گیری وزن و بررسی شفت آغاز می شود و نباید فقط بر اساس عنوان سبک بودن کرکره انجام شود. ارتفاع و عرض پرده, جنس تیغه, تیغه انتهایی و متعلقات متحرک وزن کل را شکل می دهند. سپس قطر شفت و نوع آداپتور مشخص می شوند تا موتور سازگار انتخاب گردد. در مرحله نصب, محور باید تراز و یاتاقان سمت مقابل روان باشد. ریل ها نیز باید بدون گیر اضافی تیغه را هدایت کنند. پس از مونتاژ مکانیکی, مدار فرمان و لیمیت تنظیم می شوند و چند چرخه برای کنترل سرعت و توقف انجام می شود. این ترتیب باعث می شود موتور برای جبران خطای نصب تحت بار اضافی قرار نگیرد و ظرفیت انتخاب شده در محدوده طبیعی خود کار کند.
وزن پرده باید پیش از انتخاب گشتاور واقعی محاسبه شود
وزن کرکره سبک از مجموع ردیف های تیغه, تیغه انتهایی و قطعات همراه تشکیل می شود و طول پرده نیز در مقدار نهایی اثر دارد. دو کرکره با تیغه مشابه اما ابعاد متفاوت موتور یکسانی نیاز ندارند. جنس تیغه نیز اهمیت دارد, زیرا آلومینیوم سبک, پروفیل فوم دار و بعضی ساختارهای دیگر وزن متفاوتی ایجاد می کنند. پس از تعیین وزن, قطر شفت نیز بررسی می شود تا گشتاور موردنیاز نزدیک تر به شرایط واقعی مشخص گردد. انتخاب از روی مساحت به تنهایی می تواند خطا ایجاد کند.
حاشیه عملکرد منطقی برای موتور مفید است, اما بزرگ گرفتن بیش از نیاز ظرفیت راه حل مهندسی نیست. هدف این است که موتور در شرایط معمول بدون فشار مداوم کار کند و در عین حال شروع و توقف کنترل شده باقی بمانند. اگر سیستم به دلیل ریل تنگ نیروی بیشتری نیاز دارد, ابتدا باید ریل اصلاح شود. وزن و اصطکاک دو موضوع جدا هستند و نباید با یک موتور قوی تر مخلوط شوند. این تفکیک باعث می شود علت افزایش بار مشخص باشد و انتخاب گشتاور به اطلاعات واقعی پرده متکی بماند.

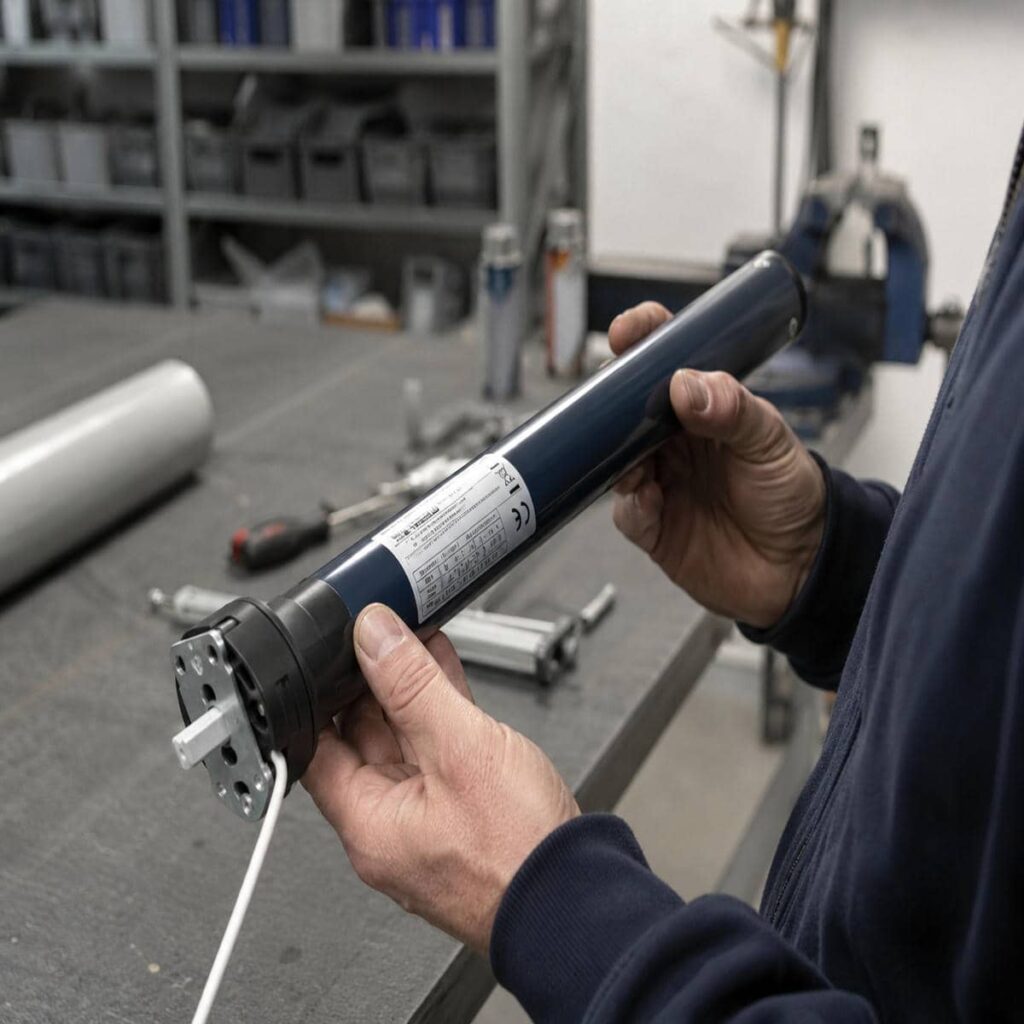

شفت و یاتاقان باید پیش از نصب موتور کاملاً تراز باشند
شفت محل قرارگیری موتور توبولار است و هرگونه تاب یا انحراف می تواند مستقیماً روی موتور اثر بگذارد. یاتاقان سمت مقابل نیز باید در یک محور با موتور قرار گیرد تا لوله بدون فشار جانبی بچرخد. اگر دو سمت اختلاف ارتفاع داشته باشند, رول تیغه به یک طرف متمایل می شود و ریل همان سمت فشار بیشتری تحمل می کند. این وضعیت علاوه بر افزایش صدا, می تواند بار موتور را نیز بالا ببرد. تراز شفت پیش از نصب پرده یکی از مهم ترین مراحل اجرای صحیح است.
پس از نصب پرده, شکل رول روی محور باید مشاهده شود. جمع شدن متقارن نشان می دهد شفت و ریل در وضعیت مناسبی قرار دارند. اگر یک سمت زودتر بالا بیاید, فاصله ریل ها و موقعیت محور دوباره بررسی می شوند. تغییر لیمیت برای پنهان کردن حرکت مایل روش درستی نیست, زیرا فقط زمان توقف را تغییر می دهد. اصلاح مکانیکی باید قبل از تنظیم نهایی انجام شود تا موتور در مسیر یکنواخت کار کند و فشار اضافی به بدنه داخلی آن منتقل نشود.
مدل پرتردد به چرخه کاری و دفع حرارت مناسب نیاز دارد
کرکره سبک می تواند پرتردد باشد و همین موضوع انتخاب موتور را تغییر می دهد. موتوری که وزن پرده را به راحتی جابه جا می کند لزوماً برای تکرار زیاد حرکت در بازه کوتاه مناسب نیست. چرخه کاری مشخص می کند سیستم تا چه اندازه می تواند فعالیت متوالی داشته باشد بدون آنکه حرارت داخلی از محدوده طراحی خارج شود. برای ورودی پرتردد, الگوی واقعی استفاده باید پیش از سفارش ثبت شود تا ظرفیت و ساختار موتور با شرایط بهره برداری هماهنگ باشند.
افزایش دمای غیرعادی در استفاده می تواند ناشی از تردد بالا یا مقاومت مکانیکی باشد و پیش از نتیجه گیری باید هر دو بررسی شوند. ریل آلوده, یاتاقان دارای اصطکاک یا شفت خارج از تراز توان موردنیاز را بالا می برند و موتور گرم تر کار می کند. نگهداری دوره ای با تمرکز بر ریل, محور و صدای موتور به تشخیص زودهنگام این تغییرات کمک می کند. در مدل پرتردد, دسترسی مناسب به موتور و تجهیزات فرمان نیز برای سرویس آینده اهمیت دارد و باید از ابتدا در طراحی در نظر گرفته شود.
- وزن کامل پرده پیش از تعیین گشتاور محاسبه شود.
- قطر شفت همراه با وزن در انتخاب موتور لحاظ شود.
- شفت و یاتاقان قبل از تنظیم موتور تراز شوند.
- حرکت مایل با تنظیم لیمیت پنهان نشود.
- تردد واقعی در انتخاب چرخه کاری موتور ثبت شود.
قیمت, سفارش, نگهداری و خدمات موتور توبولار در ایمن کمک
هزینه موتور توبولار داخلی تنها از نام یا ظاهر محصول تعیین نمی شود و ظرفیت, قطر بدنه, نوع لیمیت, مدار فرمان, ریموت, خلاص کن و متعلقات نصب می توانند ساختار سفارش را تغییر دهند. وضعیت شفت و ریل نیز اهمیت دارد, زیرا نصب موتور جدید روی محور نامناسب نتیجه مطلوبی ایجاد نمی کند. سفارش حرفه ای باید با وزن پرده, قطر لوله و تعداد چرخه های کاری آغاز شود و سپس امکانات کنترلی انتخاب شوند. نگهداری نیز بخشی از عملکرد بلندمدت است؛ افزایش صدا, تغییر نقطه توقف یا کندشدن حرکت باید پیش از ایجاد فشار بیشتر بررسی شوند. در چنین شرایطی, بررسی مرحله ای مکانیک و موتور می تواند هزینه های تعویض غیرضروری را کاهش دهد و انتخاب قطعات را دقیق تر کند.
عوامل مؤثر بر قیمت موتور توبولار داخلی کرکره سبک
گشتاور, قطر بدنه و ساختار لیمیت از عوامل اصلی تفاوت میان مدل ها هستند. وجود ریموت, کنترلر, خلاص کن دستی یا امکانات الکترونیکی بیشتر نیز ترکیب سفارش را تغییر می دهد. تاج, آداپتور و متعلقات نصب باید متناسب با شفت انتخاب شوند و در صورت ناسازگاری محور ممکن است قطعات دیگری نیز نیاز باشد. بنابراین قیمت نهایی باید همراه با مشخصات فنی کامل بررسی شود و مقایسه دو موتور فقط بر اساس نام ظرفیت یا ظاهر بدنه نمی تواند تفاوت واقعی آن ها را نشان دهد.
شرایط نصب نیز می تواند حجم کار را تغییر دهد. شفت سالم و تراز با محوری که نیاز به اصلاح یا تعویض دارد وضعیت یکسانی ایجاد نمی کند. وضعیت سیم کشی, مدار فرمان و ریل نیز باید بررسی شود. در ایمن کمک می توان پیش از سفارش, سازگاری موتور با محور و وزن پرده را ارزیابی کرد تا قطعات موردنیاز از ابتدا مشخص باشند. این روش کمک می کند اختلاف پیشنهادها بر اساس اجزای واقعی توضیح داده شود و حذف یک متعلقه ضروری با کاهش هزینه اشتباه گرفته نشود.
سفارش حرفه ای باید با مشخصات واقعی شفت ثبت شود
برای سفارش موتور توبولار, وزن پرده, عرض و ارتفاع, نوع تیغه, قطر شفت و میزان تردد باید مشخص شوند. سپس گشتاور مناسب و نوع کنترل انتخاب خواهد شد. اگر ریموت, خلاص کن یا لیمیت خاصی نیاز باشد, این موارد نیز در مرحله بعد به مشخصات اضافه می شوند. اندازه گیری شفت اهمیت زیادی دارد, زیرا تاج و آداپتور باید با محور موجود سازگار باشند. سفارش بر اساس اطلاعات واقعی احتمال انتخاب موتور نامتناسب یا نیاز به تغییر قطعات در زمان نصب را کاهش می دهد.
بهتر است مشخصات موتور, گشتاور, نوع لیمیت, قطر شفت, آداپتور و مدار فرمان هنگام تحویل ثبت شوند. این اطلاعات در تعمیرات آینده ارزش زیادی دارند و انتخاب قطعه جایگزین را ساده تر می کنند. اگر موتور برای جایگزینی نمونه قدیمی خریداری می شود, تنها شباهت ظاهری کافی نیست و ابعاد, ظرفیت و سیستم کنترل باید مقایسه شوند. مستندسازی باعث می شود سرویس بعدی با اطلاعات دقیق انجام شود و احتمال نصب تجهیز ناسازگار روی شفت موجود کاهش پیدا کند.
نگهداری و تعمیر باید ابتدا مقاومت مکانیکی را بررسی کند
کندشدن حرکت, صدای جدید, توقف نامنظم یا افزایش حرارت می تواند از موتور یا از بخش مکانیکی ایجاد شود. ریل تنگ, شفت نامتوازن و یاتاقان دارای اصطکاک همگی می توانند بار موتور را افزایش دهند. به همین دلیل عیب یابی از بررسی حرکت پرده و مسیر مکانیکی آغاز می شود. اگر پرده آزاد و متقارن حرکت کند, سپس موتور, لیمیت و مدار فرمان ارزیابی خواهند شد. این ترتیب از تعویض موتور سالم در شرایطی که مشکل اصلی از ریل یا محور است جلوگیری می کند.
پس از تعمیر, چند چرخه کامل برای کنترل صدا, سرعت, توقف و شکل رول انجام می شود. اگر لیمیت تنظیم شده باشد, تکرارپذیری نقاط بالا و پایین نیز بررسی خواهد شد. در خدمات ایمن کمک, سازگاری قطعه جایگزین با شفت و بار واقعی پرده باید پیش از نصب کنترل شود. توجه به همین جزئیات فنی باعث می شود تعمیر فقط یک رفع موقت نباشد و عامل اصلی فشار یا اختلال نیز از سیستم حذف شود.
- هزینه سفارش با گشتاور, لیمیت و تجهیزات کنترل مقایسه شود.
- قطر شفت و وزن پرده پیش از خرید ثبت شوند.
- تاج و آداپتور همراه با موتور از نظر سازگاری کنترل شوند.
- کندی حرکت ابتدا از نظر ریل و محور عیب یابی شود.
- پس از تعمیر چند چرخه کامل برای کنترل عملکرد انجام شود.
- مشخصات موتور برای سرویس های آینده نگهداری شوند.
مدل مناسب به وزن پرده, قطر شفت, تعداد چرخه های کاری و نوع کنترل موردنیاز بستگی دارد. یک کرکره سبک کم تردد ممکن است به نمونه استاندارد نیاز داشته باشد, در حالی که مدل پرتردد باید چرخه کاری متناسب تری داشته باشد. گشتاور نیز پس از محاسبه وزن انتخاب می شود. تاج, آداپتور و لیمیت باید با محور و سیستم موجود سازگار باشند تا موتور بدون لقی یا فشار اضافی کار کند.
قیمت به گشتاور, قطر بدنه, نوع لیمیت, وجود ریموت یا کنترلر, خلاص کن و متعلقات نصب وابسته است. وضعیت شفت و نیاز به تاج یا آداپتور متفاوت نیز می تواند ساختار سفارش را تغییر دهد. مقایسه دقیق زمانی انجام می شود که مشخصات دو مدل یکسان باشند. پیش از استعلام بهتر است وزن پرده, قطر محور و نوع کاربری مشخص شوند تا موتور بر اساس نیاز واقعی انتخاب گردد.
موتور داخل شفت نصب می شود و قطر داخلی لوله باید با بدنه, تاج و آداپتور آن سازگار باشد. قطر محور همچنین بر شرایط انتقال گشتاور و شکل رول تیغه اثر دارد. استفاده از موتور مناسب با آداپتور نامتناسب می تواند لقی یا ضربه ایجاد کند. به همین دلیل اندازه گیری شفت یکی از اطلاعات اصلی سفارش است و باید پیش از انتخاب نهایی موتور انجام شود.
لیمیت نقطه توقف بالا و پایین را تعیین می کند و مانع ادامه حرکت پس از رسیدن پرده به انتهای مسیر می شود. تنظیم نادرست می تواند به تیغه انتهایی, شفت یا موتور فشار وارد کند. لیمیت باید پس از تراز ریل و محور تنظیم شود, زیرا نمی تواند ایراد مکانیکی را اصلاح کند. پس از تنظیم نیز چند چرخه کامل لازم است تا تکرارپذیری توقف و رفتار موتور در شرایط واقعی بررسی شود.
وزن تقریبی پرده, نوع تیغه, ابعاد کرکره, قطر شفت, نوع موتور قبلی و میزان تردد باید مشخص شوند. همچنین نوع کنترل, ریموت و لیمیت موجود بررسی می شوند تا سازگاری سیستم جدید تأیید شود. مشابه بودن ظاهر موتور قبلی برای انتخاب کافی نیست. مدل جایگزین باید از نظر گشتاور, ابعاد بدنه, آداپتور و مدار فرمان با مجموعه موجود هماهنگ باشد.
کندشدن حرکت, تغییر صدای موتور, توقف نامنظم, جابه جایی نقطه لیمیت یا افزایش حرارت از نشانه هایی هستند که نیاز به بررسی دارند. علت ممکن است در موتور, شفت, یاتاقان, ریل یا مدار فرمان باشد. بهتر است سیستم در وضعیت غیرعادی به صورت مداوم استفاده نشود. عیب یابی مرحله ای کمک می کند مقاومت مکانیکی از خرابی داخلی موتور جدا شود و تعمیر دقیق تری انجام گیرد.
جمع بندی
موتور توبولار داخلی کرکره سبک باید بر اساس وزن پرده, قطر شفت, گشتاور, چرخه کاری و نوع لیمیت انتخاب شود, زیرا عملکرد پایدار فقط به سبک بودن تیغه وابسته نیست. نمونه استاندارد, گشتاور متوسط, دارای خلاص کن, ریموت دار, مجهز به لیمیت مکانیکی, الکترونیکی, کم صدا و پرتردد هرکدام برای شرایط متفاوتی مناسب هستند. تاج و آداپتور باید بدون لقی با شفت درگیر شوند و یاتاقان نیز حرکت محور را روان نگه دارد. ریل تراز و تنظیم صحیح حدود حرکت از واردشدن فشار غیرضروری به موتور جلوگیری می کنند. هزینه سفارش به ظرفیت, تجهیزات کنترل, متعلقات نصب و وضعیت شفت وابسته است و مقایسه دقیق باید بر مشخصات مشابه انجام شود. برای بررسی 8 نمونه, انتخاب ظرفیت مناسب, سفارش تخصصی و دریافت استعلام قیمت روز می توان از ایمن کمک استفاده کرد تا تصمیم نهایی با اطمنان بیشتر و بر پایه کنترل فنی نصب, دوام و شرایط واقعی استفاده انجام شود.
