14 نمونه درب اتوماتیک ریلی حیاط
14 نمونه درب اتوماتیک ریلی حیاط نشان می دهند که هماهنگی وزن لنگه با ظرفیت موتور, کیفیت ریل و نحوه درگیری دنده شانه ای چگونه می تواند حرکت روان تر و استهلاک کمتری در استفاده روزانه ایجاد کند. درب اتوماتیک ریلی حیاط بار اصلی سازه را روی چرخ و ریل منتقل می کند و موتور از طریق گیربکس و چرخ دنده وظیفه جابه جایی لنگه را بر عهده دارد, بنابراین ضعف در زیرسازی حتی با نصب موتور قوی نیز جبران نمی شود. برسی دقیق طول لنگه, وزن سازه, تراز مسیر, جنس چرخ, تعداد تردد و محل استقرار موتور مشخص می کند کدام مدل از نظر فنی با ورودی هماهنگ تر است. تفاوت نمونه ها فقط در رنگ, نوع پوشش یا فرم پروفیل دیده نمی شود؛ ظرفیت گیربکس, جنس دنده شانه ای, کیفیت بلبرینگ, برد فرمان, فتوسل, سیستم خلاص کن و نوع توقف نیز بر نتیجه اجرا اثر دارند. درب اتوماتیک ریلی حیاط اگر روی ریل نامتراز یا چرخ فرسوده کار کند, موتور برای غلبه بر مقاومت مکانیکی گشتاور بیشتری تولید می کند و فشار روی گیربکس افزایش می یابد. انتخاب درست باعث می شود حرکت لنگه یکنواخت, ایمن و کم صدا باقی بماند. قیمت نهایی نیز به متریال, ابعاد, موتور, تجهیزات کنترلی و جزئیات اجرا وابسته است و ایمن کمک می تواند سفارش را بر اساس شرایط واقعی مسیر ریلی دقیق تر کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| وزن لنگه | وزن سازه مقدار گشتاور مورد نیاز موتور را تعیین می کند و مستقیماً بر ظرفیت گیربکس, چرخ ها و دنده شانه ای اثر می گذارد. | موتور با حاشیه توان مناسب نسبت به وزن واقعی لنگه انتخاب شود. |
| طول مسیر | طول حرکت درب بر زمان کار موتور, مقدار دنده شانه ای و محل توقف اثر دارد و باید با فضای آزاد جانبی هماهنگ باشد. | مسیر کامل باز شدن پیش از انتخاب مدل اندازه گیری شود. |
| ریل | ریل تراز باعث می شود چرخ ها با مقاومت یکنواخت حرکت کنند و گیربکس برای عبور از نقاط سخت تحت بار اضافی قرار نگیرد. | زیرسازی ریل از نظر استحکام, راستا و احتمال نشست بررسی شود. |
| چرخ و بلبرینگ | جنس چرخ و کیفیت بلبرینگ بر اصطکاک, صدا و روانی حرکت اثر دارند و باید متناسب با وزن درب انتخاب شوند. | چرخ فقط بر اساس اندازه ظاهری انتخاب نشود و ظرفیت تحمل بار بررسی گردد. |
| دنده شانه ای | دنده شانه ای نیروی چرخ دنده موتور را به لنگه منتقل می کند و تنظیم ارتفاع آن بر صدا و سایش گیربکس اثر مستقیم دارد. | درگیری دندانه ها در تمام طول مسیر یکنواخت تنظیم شود. |
| گیربکس موتور | گیربکس سرعت موتور را به گشتاور قابل استفاده تبدیل می کند و کیفیت چرخ دنده و روانکاری بر دوام سیستم اثر دارد. | ظرفیت گیربکس همراه با وزن و میزان تردد بررسی شود. |
| برد فرمان | برد فرمان زمان حرکت, بسته شدن خودکار, ورودی فتوسل و منطق توقف را مدیریت می کند و رفتار روزانه درب را شکل می دهد. | برد با نوع موتور و تجهیزات ایمنی مورد نیاز هماهنگ باشد. |
| توقف و ایمنی | استاپ مکانیکی و فتوسل از خروج لنگه از مسیر یا ادامه حرکت در حضور مانع جلوگیری می کنند و ایمنی اجرا را افزایش می دهند. | موقعیت توقف و سنسورها پس از آزمایش مسیر واقعی تنظیم شود. |
| شرایط سفارش | قیمت به متریال درب, وزن و طول لنگه, نوع ریل, موتور, برد فرمان, تجهیزات ایمنی و حجم زیرسازی وابسته است. | ابعاد, وزن, تردد و تصاویر مسیر حرکت پیش از سفارش ارائه شوند. |
اطلاعات تماس
شناخت مدل های ریلی حیاط و تفاوت عملکرد آن ها
مدل های ریلی حیاط از نظر وزن سازه, طول لنگه, نوع پوشش, ظرفیت موتور و میزان تردد شرایط یکسانی ندارند و همین تفاوت ها تعیین می کنند چه ترکیبی از ریل, چرخ و گیربکس مناسب تر است. در یک درب سبک با مسیر کوتاه, اصطکاک پایین باعث می شود موتور با گشتاور محدودتری کار کند, اما لنگه بلند یا دارای پوشش سنگین به مجموعه مقاوم تری نیاز دارد. ساختار ریلی این مزیت را دارد که وزن اصلی روی چرخ ها قرار می گیرد, با این حال کیفیت زیرسازی اهمیت زیادی پیدا می کند. اگر ریل نشست کند یا بلبرینگ ها آسیب ببینند, موتور باید بار اضافی را جبران کند. انتخاب فنی مناسب باعث می شود ظرفیت موتور با شرایط واقعی هماهنگ باشد و حرکت بدون ضربه, لرزش و افزایش غیرضروری دمای گیربکس انجام شود.
مدل های سبک برای ورودی های کم تردد
در ورودی هایی که لنگه وزن متعادل و تعداد تردد محدود دارد, استفاده از موتور متناسب می تواند عملکردی آرام و اقتصادی ایجاد کند. موتور نباید فقط به دلیل عنوان اتوماتیک بودن با ظرفیت بیش از نیاز انتخاب شود, زیرا توان اضافی مشکل ریل نامناسب یا چرخ ضعیف را برطرف نمی کند. در این مدل ها روان بودن حرکت دستی اهمیت زیادی دارد؛ اگر لنگه در حالت خلاص با نیروی منطقی حرکت کند, موتور نیز برای جابه جایی آن به گشتاور کمتری نیاز خواهد داشت و گیربکس تحت فشار کمتری قرار می گیرد.
ریل در مدل های سبک نیز باید دقیق و پایدار اجرا شود. اختلاف ارتفاع کوچک می تواند باعث شود چرخ در بخشی از مسیر مقاومت بیشتری ایجاد کند و موتور هر بار در همان نقطه بار اضافه تحمل کند. بهتر است پس از نصب ریل, لنگه بدون اتصال موتور چند بار در کل مسیر حرکت داده شود. یکنواخت بودن صدا و نیروی مورد نیاز نشانه مناسبی برای کنترل اولیه است. سپس دنده شانه ای و موتور نصب می شوند تا انتقال نیرو روی مسیری انجام شود که از قبل سلامت مکانیکی آن تأیید شده است.
مدل های سنگین برای لنگه های بلند و فلزی
لنگه های بلند یا دارای پوشش فلزی بیشتر, وزن بالاتری به چرخ و ریل منتقل می کنند و برای شروع حرکت نیز گشتاور بیشتری لازم دارند. در چنین شرایطی فقط موتور قوی کافی نیست و چرخ ها, بلبرینگ ها, دنده شانه ای و زیرسازی باید هم سطح با ظرفیت مجموعه انتخاب شوند. اگر چرخ تحمل وزن کافی نداشته باشد, به مرور لقی ایجاد می شود و ارتفاع لنگه تغییر می کند. این تغییر می تواند درگیری دنده شانه ای با چرخ دنده موتور را نیز از تنظیم خارج کند.
در مدل سنگین, پایه موتور باید روی سطحی نصب شود که تحت لرزش و بار طولانی مدت تغییر مکان ندهد. فاصله چرخ دنده با دنده شانه ای نیز باید در تمام مسیر ثابت بماند. فشار عمودی لنگه نباید روی محور موتور قرار گیرد, زیرا وظیفه تحمل وزن بر عهده چرخ ها است. بعد از راه اندازی, چند سیکل کامل باید اجرا شود تا صدای درگیری, دمای موتور و رفتار در نقاط شروع و توقف بررسی شوند. این کنترل ها تصویر واقعی تری از کیفیت نصب ارائه می دهند.
مدل های پرتردد با کنترل دقیق سیکل کاری
در ورودی هایی که تعداد باز و بسته شدن بیشتر است, ظرفیت کاری موتور و امکان دفع حرارت اهمیت ویژه ای پیدا می کنند. موتوری که توان حرکت دادن لنگه را دارد الزاماً برای سیکل های متوالی مناسب نیست. تکرار حرکت در فاصله کوتاه می تواند دمای سیم پیچ و گیربکس را افزایش دهد و اگر مسیر مکانیکی نیز مقاومت اضافی داشته باشد, فشار حرارتی بیشتر می شود. به همین دلیل بررسی تردد باید جدا از وزن لنگه انجام شود و انتخاب فقط بر اساس قدرت اسمی موتور کافی نیست.
برد فرمان در این مدل ها باید زمان باز ماندن درب, بسته شدن خودکار و واکنش فتوسل را متناسب با الگوی رفت وآمد تنظیم کند. زمان های غیرضروری یا برگشت های مکرر می توانند تعداد سیکل را افزایش دهند. اگر فتوسل در محل مناسبی نصب نشده باشد, ممکن است خودرو پس از عبور کامل همچنان مسیر سنسور را قطع کند و درب بی دلیل متوقف شود. تنظیم دقیق کنترل الکترونیکی در کنار مسیر مکانیکی روان, تعداد حرکات اضافی را کاهش می دهد و عمر سیستم را افزایش می دهد.
- وزن و طول لنگه را پیش از انتخاب موتور مشخص کنید.
- ظرفیت چرخ و ریل را همراه با توان موتور بررسی کنید.
- در مدل پرتردد, سیکل کاری و حرارت موتور را جدی بگیرید.
- حرکت دستی روان را پیش از نصب دنده شانه ای آزمایش کنید.
- برد فرمان را با الگوی واقعی رفت وآمد تنظیم کنید.
ساختار ریل چرخ و گیربکس و اثر کیفیت قطعات بر دوام
دوام درب ریلی به هماهنگی اجزای مکانیکی وابسته است و موتور تنها یکی از حلقه های این زنجیره محسوب می شود. ریل مسیر حرکت را تعیین می کند, چرخ و بلبرینگ وزن لنگه را تحمل می کنند و گیربکس از طریق دنده شانه ای نیروی لازم را منتقل می سازد. هر نقص کوچک در این مسیر می تواند بار موتور را افزایش دهد. ریل نامتراز باعث ایجاد مقاومت متغیر می شود, بلبرینگ معیوب اصطکاک را بالا می برد و دنده شانه ای بدتنظیم می تواند صدای ضربه ای و سایش ایجاد کند. کیفیت متریال باید با وزن واقعی سازه هماهنگ باشد و زیرسازی نیز از نشست جلوگیری کند. عملکرد پایدار زمانی حاصل می شود که همه قطعات در راستای درست و بدون اعمال نیروی اضافی به موتور کار کنند.
ریل و زیرسازی چگونه حرکت یکنواخت ایجاد می کنند
ریل باید روی بستری اجرا شود که در طول زمان دچار نشست یا تغییر شیب نشود. اگر بخشی از مسیر پایین تر برود, لنگه در همان قسمت مجبور به تغییر ارتفاع می شود و موتور باید انرژی بیشتری برای عبور از آن نقطه مصرف کند. در درب های سنگین این مشکل سریع تر آشکار می شود, زیرا بار واردشده به سطح بیشتر است. راستای طولی ریل نیز باید ثابت باشد تا چرخ ها به صورت جانبی به لبه مسیر فشار وارد نکنند و سایش نامتقارن ایجاد نشود.
تمیز نگه داشتن ریل بخشی از نگهداری روزمره است. سنگ ریزه, خاک فشرده یا قطعات کوچک می توانند جلوی چرخ قرار گیرند و باعث ضربه یا توقف شوند. استفاده از موتور قوی تر برای عبور از این موانع روش مناسبی نیست, زیرا فشار به گیربکس و دنده شانه ای منتقل می شود. بهتر است مسیر به صورت دوره ای بررسی شود و هر تغییر در سطح یا اتصال ریل به زیرسازی قبل از ایجاد مشکل بزرگ تر اصلاح گردد.
چرخ و بلبرینگ چگونه وزن سازه را مدیریت می کنند
چرخ ها وظیفه دارند وزن کامل لنگه را روی ریل توزیع کنند و به همین دلیل جنس, قطر و کیفیت بلبرینگ آن ها باید با بار واقعی هماهنگ باشد. چرخ ضعیف می تواند دچار سایش, تغییر شکل یا لقی شود و حرکت درب را سنگین تر کند. بلبرینگ سالم باید بدون صدای غیرعادی و مقاومت محسوس بچرخد. تغییر صدا در حرکت دستی اغلب نشانه خوبی برای تشخیص اولیه مشکل است و بهتر است پیش از فشار آمدن به موتور بررسی شود.
هم راستایی دو یا چند چرخ نیز اهمیت دارد, زیرا اختلاف زاویه باعث می شود بخشی از نیروی موتور صرف کشیدن جانبی لنگه شود. این وضعیت می تواند ریل را نیز به شکل نامتقارن فرسوده کند. هنگام سرویس باید لقی محور, وضعیت سطح چرخ و تماس آن با ریل کنترل شود. تعویض به موقع بلبرینگ یا چرخ معیوب معمولاً از خرابی های بعدی در گیربکس و دنده شانه ای جلوگیری می کند و حرکت سیستم را به شرایط طبیعی بازمی گرداند.
گیربکس و دنده شانه ای چگونه نیرو را منتقل می کنند
گیربکس سرعت موتور را کاهش می دهد و گشتاور مورد نیاز برای حرکت لنگه را در اختیار چرخ دنده خروجی قرار می دهد. دنده شانه ای این حرکت دورانی را به جابه جایی خطی تبدیل می کند. فاصله میان دندانه ها باید به اندازه ای باشد که نیرو بدون لقی زیاد یا فشار بیش از حد منتقل شود. درگیری بسیار سفت می تواند یاتاقان موتور را تحت بار قرار دهد و فاصله زیاد نیز باعث ضربه و فرسایش لبه دندانه ها می شود.
ارتفاع دنده شانه ای باید در تمام مسیر ثابت بماند و وزن درب نباید روی چرخ دنده موتور قرار گیرد. در زمان نصب, بخش های دنده به تدریج و با حرکت واقعی لنگه تنظیم می شوند تا اختلاف ارتفاع به حداقل برسد. پس از تثبیت, حرکت کامل چند بار آزمایش می شود و صدای درگیری در نقاط مختلف مقایسه می گردد. یکنواخت بودن صدا معمولاً نشان می دهد انتقال نیرو بدون فشار موضعی انجام می شود و گیربکس در شرایط مناسب تری کار خواهد کرد.
- ریل را روی زیرسازی پایدار و بدون نشست اجرا کنید.
- چرخ و بلبرینگ را متناسب با وزن واقعی لنگه انتخاب کنید.
- هر تغییر صدا در حرکت دستی را بررسی کنید.
- دنده شانه ای را با فاصله یکنواخت از چرخ دنده تنظیم کنید.
- وزن سازه را روی محور موتور منتقل نکنید.
انتخاب و نصب موتور ریلی با محاسبه وزن و مسیر حرکت
انتخاب موتور باید بعد از ارزیابی مسیر مکانیکی انجام شود, زیرا توان اسمی بدون شناخت اصطکاک واقعی نمی تواند معیار کاملی باشد. وزن و طول لنگه, تعداد چرخ ها, تراز ریل, میزان تردد, فضای جانبی و محل پایه موتور باید مشخص شوند. سپس ظرفیت گیربکس و نوع دنده شانه ای با این اطلاعات تطبیق داده می شوند. پایه موتور باید روی سطح محکم و تراز قرار گیرد تا ارتفاع چرخ دنده در طول زمان تغییر نکند. فتوسل و توقف های مکانیکی نیز باید بر اساس مسیر واقعی عبور نصب شوند. اجرای صحیح باعث می شود موتور فقط برای جابه جایی طبیعی لنگه نیرو تولید کند و مجبور نباشد اصطکاک ناشی از ریل معیوب یا چرخ نامناسب را جبران کند. همین موضوع پایه اصلی کاهش استهلاک در درب اتوماتیک ریلی است.
اندازه گیری وزن طول و فضای جانبی پیش از سفارش
وزن لنگه از جنس پروفیل, ورق, شیشه یا عناصر تزئینی تأثیر می گیرد و باید تا حد امکان واقعی برآورد شود. طول سازه نیز اهمیت دارد, زیرا درب بلندتر ممکن است تحت اثر باد یا تغییر شکل, رفتار متفاوتی داشته باشد. علاوه بر این, فضای جانبی باید برای باز شدن کامل لنگه کافی باشد. اگر مسیر آزاد کمتر از مقدار مورد نیاز باشد, حتی انتخاب موتور مناسب نیز مشکل هندسی پروژه را حل نخواهد کرد.
تصاویر مسیر حرکت برای سفارش حرفه ای ارزش زیادی دارند, زیرا محدودیت هایی مانند ستون, اختلاف سطح یا محل نامناسب موتور از روی اعداد همیشه مشخص نمی شوند. تعداد تردد نیز باید همراه با وزن بررسی شود تا موتور هم گشتاور کافی داشته باشد و هم در سیکل مورد انتظار بیش از حد گرم نشود. ترکیب این اطلاعات کمک می کند ظرفیت واقعی انتخاب شود و از خرید موتوری که ضعیف تر یا بی دلیل بزرگ تر از نیاز است جلوگیری گردد.

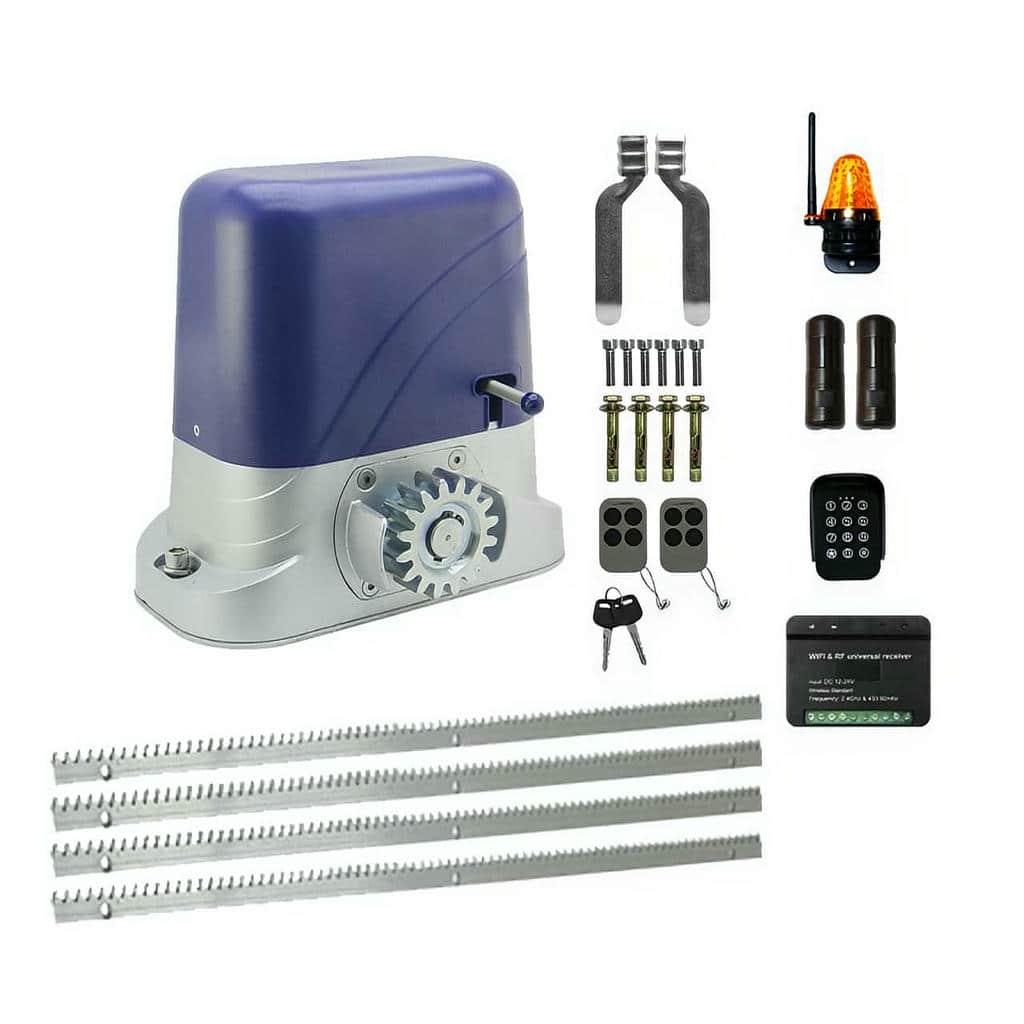

تثبیت پایه موتور و تنظیم دنده شانه ای
پایه موتور باید روی سطحی نصب شود که در برابر لرزش و تغییرات طولانی مدت پایدار بماند. اگر پایه نشست کند, فاصله چرخ دنده با دنده شانه ای تغییر خواهد کرد و درگیری دندانه ها از حالت مناسب خارج می شود. ارتفاع موتور نیز باید به شکلی تنظیم شود که چرخ دنده فقط نیرو را منتقل کند و نقش نگهدارنده وزن لنگه را نداشته باشد. این تفکیک وظیفه میان چرخ و موتور اهمیت زیادی برای دوام سیستم دارد.
دنده شانه ای بهتر است بخش به بخش و هم زمان با حرکت لنگه تنظیم شود تا ارتفاع آن نسبت به چرخ دنده ثابت بماند. پس از نصب, موتور در حالت خلاص و فعال آزمایش می شود و صدای مسیر بررسی می گردد. وجود صدای یکنواخت نشانه مناسبی است, اما تغییر ناگهانی صدا در نقطه ای مشخص می تواند اختلاف ارتفاع یا فشار بیش از حد را نشان دهد. اصلاح این مسئله قبل از استفاده مداوم, احتمال سایش گیربکس را کاهش می دهد.
عیب یابی کندی حرکت توقف و صدای غیرعادی
کند شدن درب همیشه به معنای خرابی موتور نیست و بهتر است بررسی از مسیر مکانیکی آغاز شود. لنگه در حالت خلاص حرکت داده می شود تا مقاومت ریل و چرخ ها مشخص گردد. اگر حرکت دستی سنگین باشد, باید بلبرینگ, تراز ریل و وجود مانع بررسی شوند. اگر مسیر روان است, سپس موتور, گیربکس و بخش الکتریکی ارزیابی می شوند. این ترتیب باعث می شود قطعات سالم بدون دلیل تعویض نشوند و علت واقعی بار اضافی پیدا شود.
توقف ناگهانی نیز ممکن است به فعال شدن فتوسل, تنظیم برد فرمان یا حفاظت موتور مربوط باشد. ثبت محل دقیق توقف و شرایطی که خطا رخ می دهد در عیب یابی بسیار کمک کننده است. صدای ضربه ای نزدیک موتور می تواند نشانه لقی دنده شانه ای یا شل شدن پایه باشد. پس از هر اصلاح باید چند سیکل کامل اجرا شود تا سرعت, صدا, توقف و عملکرد سنسورها کنترل شوند و نتیجه تعمیر فقط بر اساس یک بار حرکت ارزیابی نشود.
- وزن و طول لنگه را پیش از انتخاب موتور ثبت کنید.
- فضای جانبی کامل برای حرکت درب را بررسی کنید.
- پایه موتور را روی سطح مقاوم و تراز نصب کنید.
- کندی حرکت را ابتدا از ریل و چرخ عیب یابی کنید.
- عملکرد فتوسل و توقف ها را پس از نصب آزمایش کنید.
- پس از تعمیر چند سیکل کامل برای کنترل نتیجه اجرا کنید.
قیمت سفارش نگهداری و خدمات درب ریلی ایمن کمک
قیمت درب اتوماتیک ریلی حیاط از ترکیب سازه, مکانیزم حرکت و تجهیزات کنترلی شکل می گیرد و نمی توان آن را فقط با قدرت موتور مقایسه کرد. وزن و طول لنگه, نوع پروفیل, جنس پوشش, کیفیت ریل و چرخ, ظرفیت گیربکس, دنده شانه ای, برد فرمان و فتوسل همگی روی سطح سفارش اثر دارند. وضعیت زیرسازی نیز مهم است؛ مسیری که به اصلاح سطح, تقویت یا تراز دقیق نیاز دارد, اجرای متفاوتی خواهد داشت. بهترین قیمت زمانی معنا پیدا می کند که ظرفیت تجهیزات دقیقاً با نیاز فنی پروژه هماهنگ باشد و هزینه برای قطعات غیرضروری یا موتور نامتناسب صرف نشود. ایمن کمک می تواند مشخصات سازه, تردد و مسیر حرکت را پیش از سفارش بررسی کند تا انتخاب تجهیزات بر اساس دوام و نتیجه اجرایی انجام شود.
عوامل فنی مؤثر بر قیمت درب اتوماتیک ریلی
وزن و طول لنگه از نخستین عوامل هستند, زیرا ظرفیت موتور, نوع چرخ و استحکام ریل را تحت تأثیر قرار می دهند. جنس سازه و میزان پوشش نیز وزن نهایی را تغییر می دهند. کیفیت گیربکس, جنس دنده شانه ای, برد فرمان, فتوسل و سیستم خلاص کن نیز سطح تجهیزات را مشخص می کنند. برای مقایسه دقیق بهتر است مجموعه هایی بررسی شوند که از نظر ظرفیت و تجهیزات به یکدیگر نزدیک باشند تا تفاوت هزینه به مشخصات واقعی مرتبط شود.
وضعیت زیرسازی بخش دیگری از هزینه اجرا را تعیین می کند. اگر مسیر ریل آماده و تراز باشد, عملیات ساده تر است, اما اصلاح سطح, تقویت مسیر یا آماده سازی پایه موتور حجم کار را افزایش می دهد. کابل کشی و محل سنسورها نیز ممکن است نیازمند آماده سازی باشند. جدا کردن هزینه ساخت سازه, موتور و زیرسازی باعث می شود نقش هر بخش روشن باشد و کاربر بتواند تصمیم فنی تری درباره سطح سفارش بگیرد.
مراحل سفارش حرفه ای بر اساس مشخصات مسیر
فرآیند سفارش بهتر است با ثبت عرض دهانه, طول فضای جانبی, وزن تقریبی لنگه, میزان تردد و وضعیت کف آغاز شود. تصاویر مسیر حرکت نیز اطلاعات مهمی درباره محل پایه موتور و محدودیت های احتمالی ارائه می کنند. سپس موتور, ریل, چرخ و دنده شانه ای بر اساس این داده ها انتخاب می شوند. این روش احتمال خرید تجهیز نامناسب یا نیاز به تغییر زیرسازی پس از ورود قطعات را کاهش می دهد و برنامه نصب را دقیق تر می کند.
ایمن کمک می تواند سازگاری موتور, برد فرمان, فتوسل و تجهیزات تکمیلی را قبل از سفارش بررسی کند. اگر مسیر نیاز به اصلاح یا تقویت داشته باشد, بهتر است این موضوع پیش از نصب مشخص شود. بعد از اجرای مکانیک نیز تنظیمات توقف, بسته شدن خودکار و سنسورها آزمایش می شوند. سفارش حرفه ای به معنی هماهنگ کردن سازه, مکانیک حرکت و کنترل الکترونیکی است و نباید فقط به انتخاب یک موتور محدود شود.
نگهداری دوره ای برای کاهش فشار روی گیربکس
نگهداری درب ریلی باید از تمیزی مسیر و سلامت چرخ ها آغاز شود. وجود مانع کوچک روی ریل یا فرسودگی بلبرینگ می تواند مقاومت حرکت را افزایش دهد و این فشار مستقیماً به گیربکس منتقل شود. تغییر صدا, لرزش یا افزایش نیروی لازم برای حرکت دستی نشانه هایی هستند که بهتر است زود بررسی شوند. رسیدگی پیشگیرانه می تواند از آسیب گسترده تر به موتور و دنده شانه ای جلوگیری کند و عملکرد روان سیستم را حفظ نماید.
پایه موتور, دنده شانه ای, کابل, برد فرمان و فتوسل نیز باید در سرویس کنترل شوند. اگر پایه نشست کند, فاصله دنده ها تغییر می کند و صدای حرکت بیشتر می شود. در تعمیر اصولی, علت خرابی همراه با قطعه معیوب بررسی می شود؛ برای مثال تعویض گیربکس بدون اصلاح ریل نامتراز می تواند همان فشار را دوباره ایجاد کند. نگهداری یکپارچه باعث می شود شرایط مکانیکی نزدیک به وضعیت اولیه نصب باقی بماند و عمر تجهیزات افزایش پیدا کند.
- برای استعلام قیمت, وزن و طول مسیر را ارائه کنید.
- ریل, چرخ و موتور را به صورت یک مجموعه هماهنگ سفارش دهید.
- هزینه زیرسازی را جدا از تجهیزات اصلی بررسی کنید.
- تغییر صدا یا مقاومت حرکت را سریع عیب یابی کنید.
- سرویس ریل, دنده شانه ای و فتوسل را دوره ای انجام دهید.
ظرفیت موتور بر اساس وزن و طول لنگه, روانی ریل, نوع چرخ و میزان تردد تعیین می شود. فقط وزن معیار کافی نیست, زیرا مقاومت مکانیکی مسیر و تعداد سیکل نیز بر بار موتور اثر دارند. بهتر است ابتدا درب در حالت دستی آزمایش شود و سپس موتور با حاشیه توان منطقی انتخاب گردد. اگر مسیر سخت حرکت کند, افزایش توان موتور نباید جای اصلاح ریل یا چرخ معیوب را بگیرد.
ریل و بلبرینگ میزان مقاومت مکانیکی مسیر را تعیین می کنند. اگر ریل نامتراز باشد یا بلبرینگ لقی و اصطکاک داشته باشد, موتور برای جابه جایی همان وزن باید گشتاور بیشتری تولید کند. این فشار اضافی می تواند دمای موتور و گیربکس را افزایش دهد. به همین دلیل سلامت مسیر باید پیش از تنظیم قدرت یا تعویض موتور بررسی شود و حرکت دستی یکنواخت یکی از معیارهای مهم ارزیابی اولیه است.
دنده شانه ای باید در تمام مسیر با فاصله یکنواختی نسبت به چرخ دنده موتور حرکت کند. درگیری بیش از حد باعث فشار و صدای بیشتر می شود و فاصله زیاد می تواند ضربه یا رد کردن دندانه ها را ایجاد کند. وزن لنگه نیز نباید روی محور موتور قرار گیرد. تنظیم صحیح پس از تراز کامل ریل انجام می شود و بهتر است مسیر چند بار آزمایش شود تا صدای درگیری در تمام طول حرکت ثابت باقی بماند.
قیمت به وزن و ابعاد سازه, جنس پروفیل, نوع ریل و چرخ, ظرفیت موتور, کیفیت گیربکس, دنده شانه ای و تجهیزات کنترلی وابسته است. وضعیت زیرسازی نیز روی حجم اجرا اثر دارد و ممکن است اصلاح سطح یا تقویت پایه موتور لازم باشد. برای مقایسه درست بهتر است مجموعه هایی با ظرفیت و تجهیزات مشابه بررسی شوند تا تفاوت هزینه به یک مشخصه فنی واقعی مرتبط باشد.
عرض دهانه, طول فضای آزاد جانبی, وزن تقریبی لنگه, تعداد تردد و وضعیت کف اطلاعات اصلی هستند. تصاویر کامل مسیر حرکت نیز به تشخیص محل مناسب موتور و محدودیت های نصب کمک می کنند. نوع طرح و پوشش سازه نیز بهتر است از ابتدا مشخص شود. ارائه این اطلاعات باعث می شود موتور, ریل, چرخ و تجهیزات ایمنی پیش از خرید با یکدیگر هماهنگ شوند و تغییرات هنگام اجرا کاهش پیدا کند.
کند شدن حرکت, افزایش صدای چرخ یا گیربکس, لرزش لنگه, گیر کردن در نقطه مشخص, تغییر فاصله دنده شانه ای یا توقف ناگهانی از نشانه های مهم هستند. عیب یابی بهتر است با حرکت دستی درب آغاز شود تا سلامت ریل و چرخ مشخص گردد. سپس پایه موتور, گیربکس, برد فرمان و فتوسل بررسی می شوند. این ترتیب کمک می کند علت واقعی پیدا شود و از تعویض غیرضروری موتور یا قطعات سالم جلوگیری گردد.
جمع بندی
درب اتوماتیک ریلی حیاط زمانی عملکرد روان و بادوامی ایجاد می کند که وزن و طول لنگه, ظرفیت موتور, تراز ریل, کیفیت چرخ و نحوه درگیری دنده شانه ای به صورت یک سیستم واحد بررسی شوند. 14 نمونه مختلف می توانند از نظر متریال سازه, نوع موتور, ظرفیت گیربکس, جنس چرخ, برد فرمان و جزئیات ظاهری تفاوت داشته باشند و همین مشخصات کاربرد مناسب هر نمونه را تعیین می کنند. زیرسازی دقیق اهمیت ویژه ای دارد, زیرا موتور نباید برای جبران ریل نامتراز یا بلبرینگ معیوب تحت فشار قرار گیرد. فتوسل, توقف مکانیکی و تنظیم صحیح برد نیز برای ایمنی و کنترل حرکت ضروری هستند. نگهداری دوره ای ریل, چرخ, دنده شانه ای و پایه موتور باعث می شود شرایط اولیه نصب حفظ شود. ایمن کمک می تواند برای انتخاب مدل, سفارش, نصب و استعلام قیمت روز بر اساس مشخصات واقعی پروژه مشاوره ارائه دهد. ارسال اطلاعت مربوط به ابعاد, وزن, میزان تردد و تصاویر مسیر حرکت پیش از خرید, انتخاب دقیق تر تجهیزات را ممکن می کند و احتمال تعمیرات ناشی از ظرفیت یا اجرای نامناسب را کاهش می دهد.
