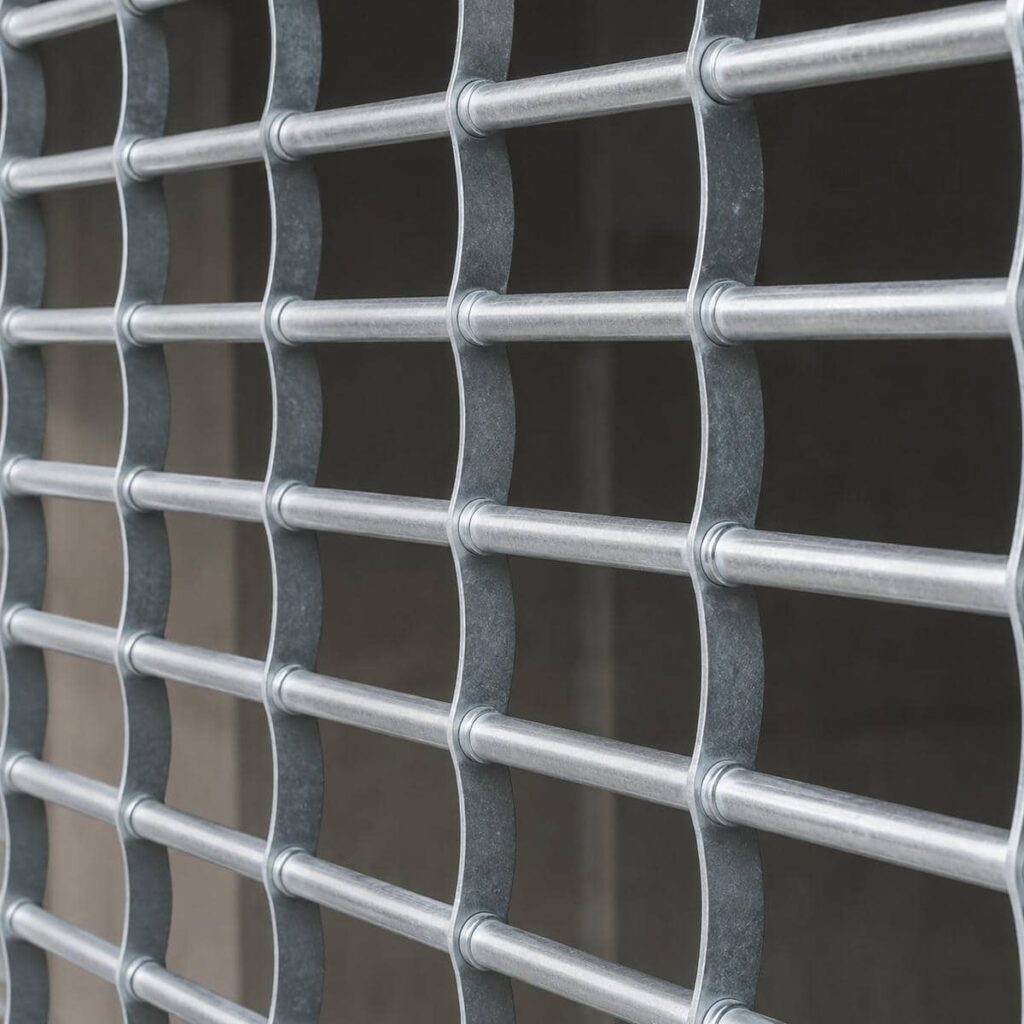

14 طرح کرکره برقی رول گیتر امنیتی
14 طرح کرکره برقی رول گیتر امنیتی با تفاوت در فرم شبکه, جنس رابط و ساختار ریل طراحی می شوند و همین انتخاب فنی مستقیماً بر مقاومت, دید, دوام و رفتار روزانه کرکره اثر می گذارد. کرکره برقی رول گیتر امنیتی باید ضمن ایجاد یک پرده مشبک مقاوم, امکان مشاهده فضای پشت درب را حفظ کند و وزن شبکه نیز با موتور, شفت و براکت ها همانگی داشته باشد. طرح لوله ای افقی, شبکه مربعی, شبکه مستطیلی, رابط استیل, رابط آلومینیومی, مدل تقویت شده, طرح مناسب دهانه عریض, نمونه پرتردد, ساختار با بخش پایین بسته, مدل دارای پوشش رنگی, طرح دکوراتیو, شبکه متراکم, مدل سبک تر و نمونه ترکیبی از نظر جرم, میزان دید, صلبیت و نحوه نصب یکسان نیستند. انتخاب شبکه سنگین بدون محاسبه گشتاور موتور می تواند استهلاک سیستم را افزایش دهد و ریل نامتناسب نیز ممکن است باعث لرزش, اصطکاک یا حرکت مورب پرده شود. کیفیت متریال, فاصله اجزای شبکه, شفت, یاتاقان, موتور, زیرسازی و تجهیزات ایمنی باید پیش از سفارش به صورت یک مجموعه بررسی شوند. هزینه نهایی نیز به ابعاد, جنس شبکه, تراکم طرح, تجهیزات محرک و شرایط اجرا وابسته است. بررسی فنی ایمن کمک کمک می کند انتخاب طرح بر اساس سطح امنیت, میزان دید و شرایط واقعی بهره برداری انجام شود.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| جنس شبکه | جنس لوله ها و رابط های رول گیتر بر وزن پرده, مقاومت مکانیکی و میزان بار واردشده به موتور و شفت اثر مستقیم دارد. | متریال باید بر اساس عرض دهانه, سطح امنیت و تعداد چرخه های کاری انتخاب شود. |
| تراکم شبکه | فاصله میان اجزای مشبک میزان دید و سطح پوشش را تغییر می دهد و هم زمان بر وزن و صلبیت پرده اثر می گذارد. | تراکم بیشتر فقط زمانی انتخاب شود که نیاز امنیتی و وزن نهایی آن توجیه فنی داشته باشد. |
| فرم رابط | رابط های استیل یا آلومینیومی نیرو را میان اجزای شبکه منتقل می کنند و کیفیت آن ها بر لقی, صدا و نظم حرکت اثر دارد. | اتصال باید بدون لقی غیرعادی باشد و امکان پیچیدن روان پرده روی شفت را حفظ کند. |
| ریل جانبی | ریل عمیق و تراز حرکت جانبی شبکه را کنترل می کند و مانع ضربه مکرر لبه پرده به بدنه می شود. | عمق و عرض داخلی ریل با ضخامت و وزن واقعی رول گیتر هماهنگ شود. |
| شفت و یاتاقان | شفت وزن کامل پرده را تحمل می کند و یاتاقان های تراز باعث می شوند شبکه به شکل منظم روی محور جمع شود. | برای دهانه عریض, خمش شفت و ظرفیت یاتاقان پیش از تولید بررسی شود. |
| موتور و انتقال نیرو | موتور باید گشتاور متناسب با وزن شبکه و تعداد دفعات استفاده را تأمین کند و بدون فشار غیرعادی کار کند. | انتخاب موتور پس از نهایی شدن طرح شبکه و محاسبه جرم پرده انجام شود. |
| پوشش سطح | پوشش رنگ یا محافظ فلزی علاوه بر ظاهر, بر مقاومت قطعات در برابر سایش و شرایط محیطی اثر دارد. | کیفیت آماده سازی سطح و نقاط تماس با ریل در انتخاب پوشش بررسی شود. |
| ایمنی و نصب | تراز ریل, تنظیم حدود حرکت و تجهیزات ایمنی مناسب باعث می شوند پرده سنگین بدون برخورد یا فشار نامناسب کار کند. | تنظیم موتور نباید برای جبران ایراد مکانیکی یا ریل خارج از تراز استفاده شود. |
| نگهداری و هزینه | هزینه و دوام رول گیتر به متریال, تراکم شبکه, موتور, شفت, ریل, نصب و برنامه نگهداری وابسته هستند. | پیشنهادهای مختلف با مشخصات فنی همسان مقایسه شوند تا اختلاف تجهیزات با اختلاف کیفیت اشتباه نشود. |
کاربرد و تفاوت فنی 14 طرح کرکره برقی رول گیتر امنیتی
رول گیتر امنیتی برای ورودی هایی کاربرد دارد که علاوه بر ایجاد مانع فیزیکی, حفظ دید و گردش نسبی هوا نیز اهمیت دارد. تفاوت طرح ها تنها به شکل شبکه محدود نمی شود؛ تغییر فاصله رابط ها, قطر لوله, جنس اجزای فلزی و فرم اتصال می تواند وزن, صلبیت و میزان بار واردشده به تجهیزات محرک را تغییر دهد. طرح لوله ای, شبکه مربعی, مستطیلی, متراکم, سبک, تقویت شده, استیل, آلومینیومی, رنگی, دکوراتیو, ترکیبی, مناسب دهانه عریض, مناسب تردد بالا و مدل دارای بخش بسته هرکدام برای شرایط متفاوتی قابل بررسی هستند. انتخاب فنی باید با توجه به عرض و ارتفاع دهانه, سطح امنیت مورد انتظار, میزان دید, تعداد دفعات استفاده و امکان نگهداری انجام شود. این رویکرد باعث می شود طرح ظاهری با رفتار واقعی سیستم هماهنگ بماند.

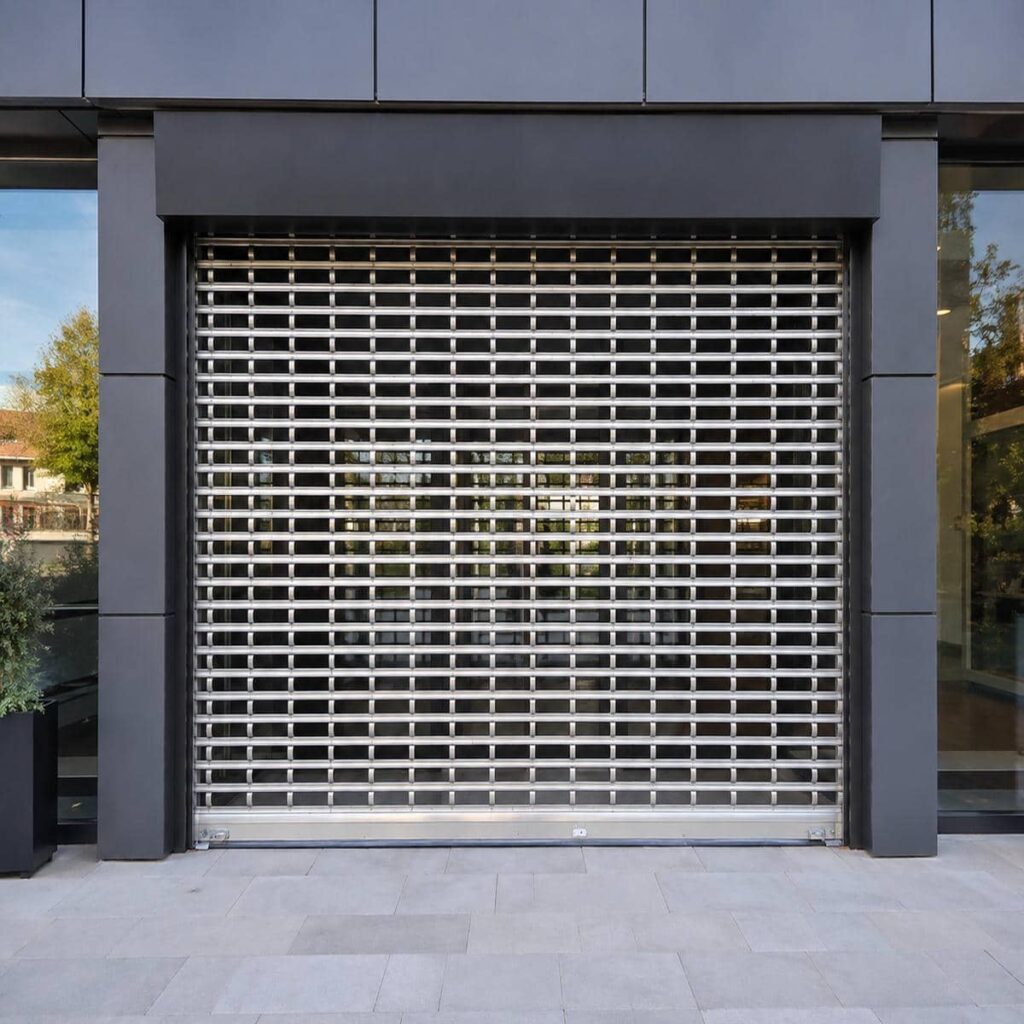

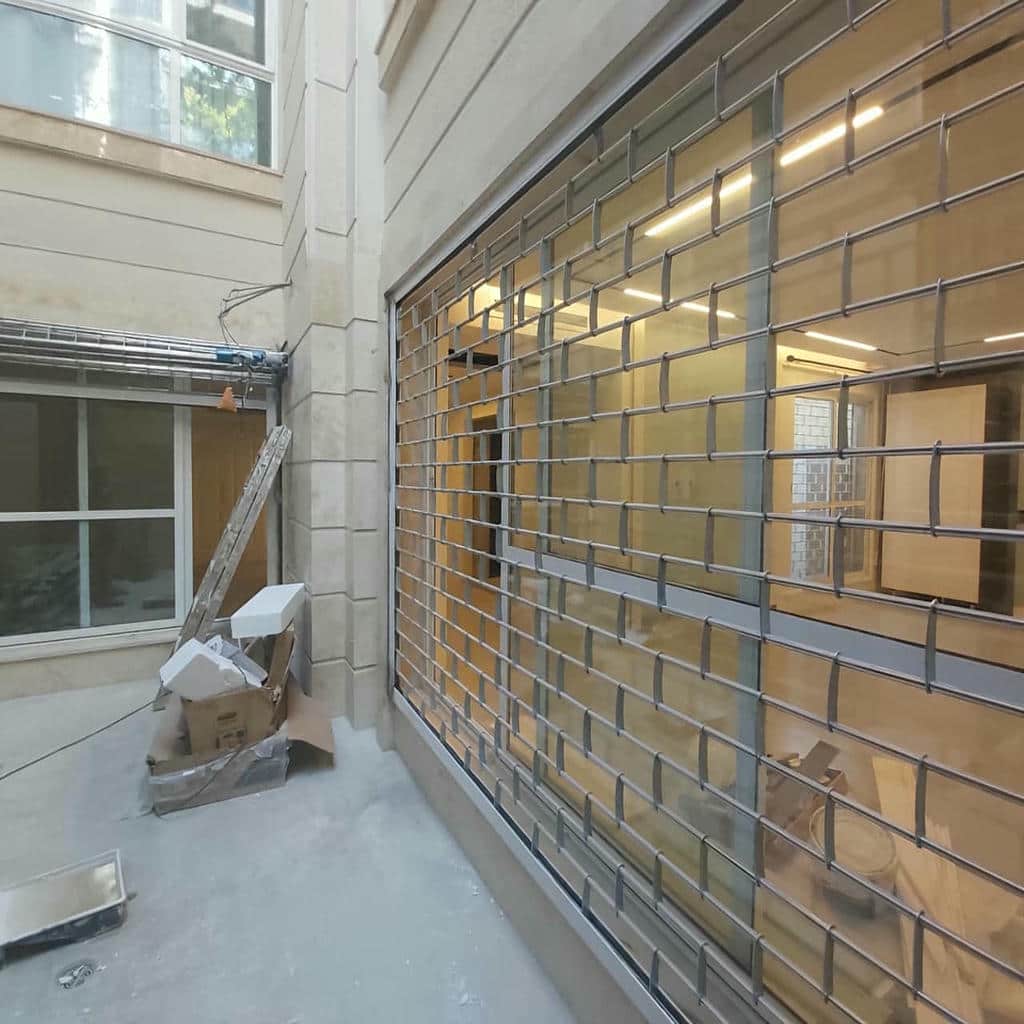

طرح لوله ای افقی چگونه دید و مقاومت را متعادل می کند
در طرح لوله ای افقی, اجزای طولی شبکه با رابط های مشخص به یکدیگر متصل می شوند و پرده ای ایجاد می کنند که فضای پشت آن قابل مشاهده باقی می ماند. قطر لوله, ضخامت متریال و فاصله میان ردیف ها روی مقاومت و وزن اثر دارند. افزایش قطر می تواند صلبیت را بیشتر کند, اما هم زمان جرم پرده نیز افزایش پیدا می کند. این وزن باید در انتخاب موتور, شفت و یاتاقان لحاظ شود تا حرکت کرکره با فشار غیرضروری همراه نباشد. نظم فاصله ها نیز در ظاهر نهایی اهمیت دارد و هر اختلاف مونتاژی روی سطح بزرگ قابل مشاهده خواهد بود.
حرکت این طرح روی شفت به هندسه رابط ها وابسته است. هر ردیف باید آزادی لازم برای تغییر زاویه هنگام جمع شدن داشته باشد و در عین حال لقی زیادی ایجاد نکند. اگر اتصال بسیار سفت باشد, پرده در مسیر رول تحت تنش قرار می گیرد و اگر بیش از حد آزاد باشد, صدای ضربه و لرزش بیشتر می شود. ریل جانبی باید ضخامت کل شبکه را پوشش دهد و لبه پرده را بدون ایجاد اصطکاک مداوم هدایت کند. نتیجه مناسب زمانی حاصل می شود که طراحی شبکه, ریل و سیستم محرک هم زمان انجام شوند.

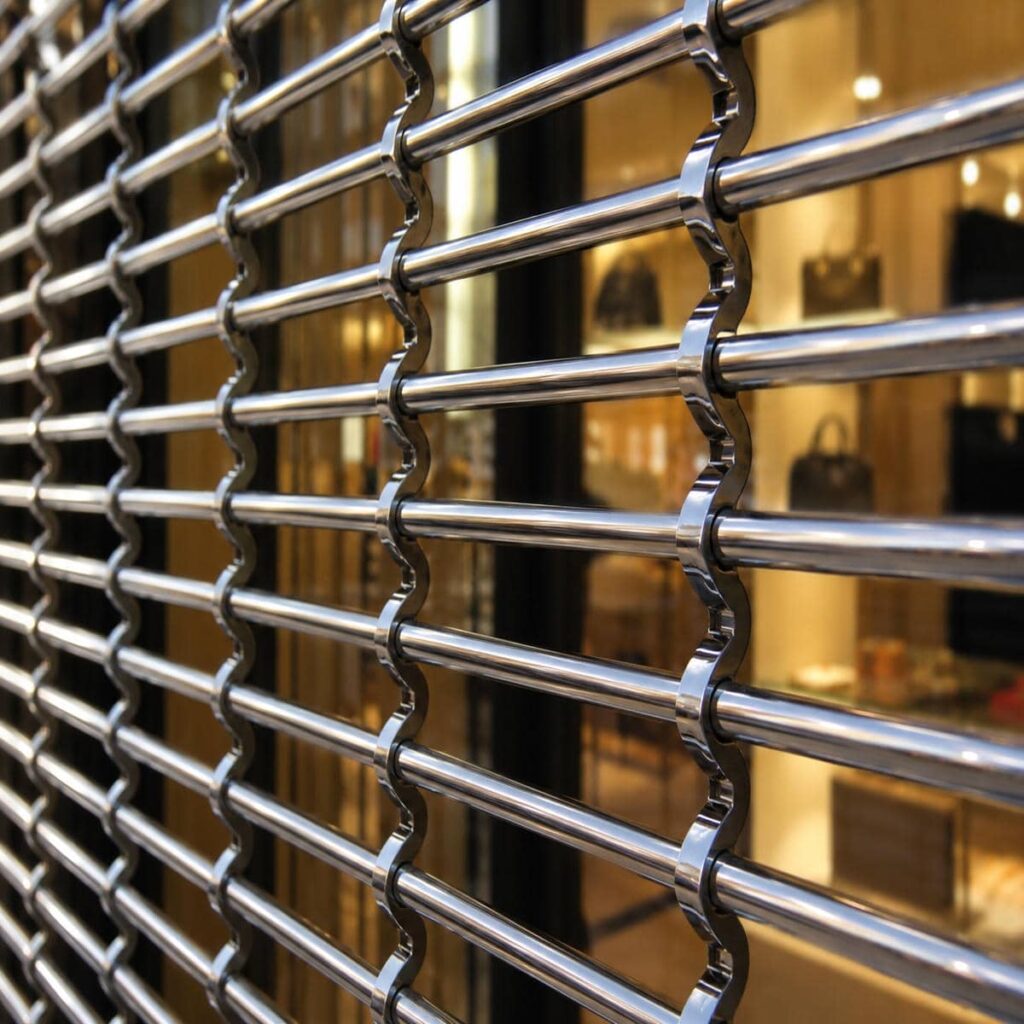

طرح شبکه مربعی و مستطیلی چه تفاوت اجرایی دارند
شبکه مربعی با تقسیم منظم سطح, ظاهر متعادلی ایجاد می کند و میزان دید آن به فاصله اجزای افقی و عمودی وابسته است. شبکه مستطیلی می تواند با کشیدگی بیشتر در یک جهت, ظاهر متفاوتی داشته باشد و بسته به ساختار رابط, وزن و توزیع نیرو نیز تغییر کند. انتخاب بین این دو طرح نباید فقط بر اساس سلیقه انجام شود؛ ابعاد هر خانه شبکه بر تعداد اتصال ها و میزان متریال اثر دارد. افزایش تعداد رابط ها می تواند مهار بیشتر ایجاد کند, اما جرم پرده و تعداد نقاط متحرک را نیز افزایش می دهد.
در دهانه عریض, یکنواختی شبکه اهمیت بیشتری دارد. اگر فاصله رابط ها در طول پرده ثابت نباشد, بخش هایی با سختی متفاوت ایجاد می شوند و حرکت روی شفت ممکن است نامنظم شود. در مدل مستطیلی نیز جهت کشیدگی خانه ها باید با نحوه انتقال نیرو سازگار باشد. پیش از تولید, بهتر است طرح شبکه روی ابعاد واقعی دهانه تعریف شود و وزن نهایی محاسبه گردد. سپس موتور و شفت بر اساس همین طرح انتخاب می شوند تا تغییر ظاهر باعث ایجاد ناسازگاری مکانیکی نشود.
طرح شبکه متراکم برای افزایش سطح پوشش
کاهش فاصله میان اجزای شبکه باعث می شود سطح باز پرده کمتر شود و پوشش فیزیکی بیشتری ایجاد گردد. این ویژگی برای پروژه هایی قابل بررسی است که محدودکردن دسترسی از میان شبکه اهمیت بیشتری دارد. با این حال, تراکم بالاتر به معنی استفاده از متریال و رابط بیشتر است و وزن نهایی را افزایش می دهد. بنابراین نمی توان بدون محاسبه, فاصله ها را کاهش داد. موتور و شفت باید با جرم واقعی طرح متراکم انتخاب شوند و ریل نیز توان هدایت پرده سنگین تر را داشته باشد.
شبکه متراکم همچنین دید به فضای پشت را کمتر می کند و ممکن است هدف اصلی استفاده از رول گیتر را تغییر دهد. به همین دلیل باید میان سطح امنیت, دید و وزن تعادل ایجاد شود. در بعضی پروژه ها تراکم بیشتر فقط در بخش پایین پرده کافی است و نیازی نیست تمام ارتفاع با همان فاصله اجرا شود. این طراحی ترکیبی می تواند وزن را کنترل کند و در عین حال بخش حساس ورودی را پوشش بیشتری دهد. چنین تصمیمی باید پیش از تولید و بر اساس نیاز واقعی انجام شود.
طرح ترکیبی با بخش پایین بسته چه کاربردی دارد
در طرح ترکیبی, قسمت اصلی پرده می تواند مشبک باقی بماند و چند ردیف پایین با تیغه بسته یا ساختار متراکم تر اجرا شود. این روش زمانی کاربرد دارد که حفظ دید در ارتفاع اصلی مهم باشد اما قسمت نزدیک کف به پوشش بیشتری نیاز داشته باشد. اتصال میان بخش بسته و شبکه باید از نظر ضخامت و شعاع حرکت روی شفت سازگار باشد. اختلاف زیاد میان دو ساختار می تواند هنگام جمع شدن روی محور باعث تغییر زاویه و افزایش فشار در محل اتصال شود.
وزن دو بخش باید به صورت یک پرده کامل محاسبه شود, زیرا موتور تمام مجموعه را جابه جا می کند. بخش بسته ممکن است جرم بیشتری نسبت به شبکه داشته باشد و مرکز وزن پرده را تغییر دهد. ریل نیز باید برای ضخامت هر دو قسمت مناسب باشد. اگر طراحی ترکیبی به شکل دقیق انجام شود, می توان سطح دید و امنیت را در ارتفاع های مختلف تنظیم کرد بدون اینکه عملکرد مکانیکی قربانی ظاهر شود. ثبت محل شروع و پایان هر بخش پیش از تولید از خطای مونتاژ جلوگیری می کند.
- طرح لوله ای باید از نظر قطر, وزن و آزادی حرکت رابط ها بررسی شود.
- شبکه مربعی و مستطیلی باید با ابعاد واقعی دهانه طراحی شوند.
- تراکم بیشتر شبکه وزن پرده و نیاز موتور را افزایش می دهد.
- در مدل ترکیبی, اتصال بخش مشبک و بسته باید روی شفت رفتار هماهنگ داشته باشد.
- میزان دید و سطح امنیت باید پیش از انتخاب فرم شبکه مشخص شوند.
ساختار شبکه و اجزایی که دوام رول گیتر امنیتی را تعیین می کنند
دوام رول گیتر از کیفیت یک جزء منفرد به دست نمی آید و نتیجه هماهنگی شبکه, رابط ها, ریل, شفت, یاتاقان, موتور و زیرسازی است. شبکه ممکن است مقاومت بالایی داشته باشد, اما اگر رابط ها لقی ایجاد کنند یا محور تحت وزن پرده خم شود, عملکرد مجموعه پایدار نخواهد ماند. در مقابل, موتور مناسب نیز نمی تواند ریل خارج از تراز یا پرده دارای گیر را جبران کند. طراحی فنی باید مسیر انتقال نیرو از موتور تا آخرین ردیف شبکه را بررسی کند. جنس قطعات, کیفیت اتصال, پوشش سطح و دسترسی برای تعمیر نیز بخشی از همین ارزیابی هستند. هرچه وزن و عرض پرده افزایش پیدا کند, اهمیت تراز و صلبیت بیشتر می شود. به همین دلیل رول گیتر امنیتی باید مانند یک سیستم مکانیکی یکپارچه طراحی و نگهداری شود.

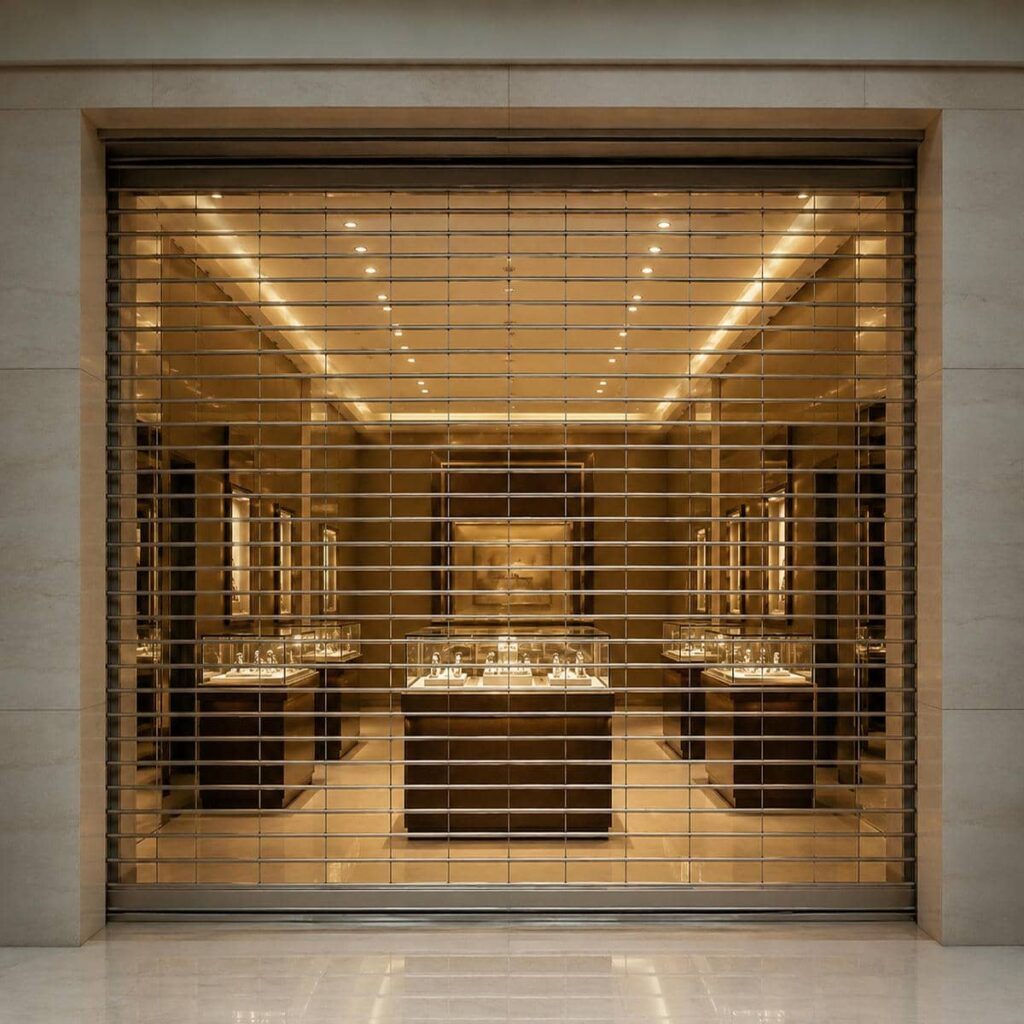

رابط استیل و آلومینیومی چگونه رفتار شبکه را تغییر می دهند
رابط ها اجزای اصلی شبکه را به یکدیگر متصل می کنند و در هر چرخه باز و بسته شدن حرکت مفصلی دارند. رابط استیل می تواند مقاومت مکانیکی مناسبی ایجاد کند, اما وزن آن باید در جرم نهایی پرده لحاظ شود. رابط آلومینیومی سبک تر است و بسته به طراحی مقطع می تواند نسبت مناسبی میان وزن و صلبیت ارائه دهد. هیچ کدام به صورت مطلق بر دیگری برتری ندارند و شرایط دهانه, میزان استفاده و ساختار شبکه مشخص می کنند کدام انتخاب منطقی تر است. کیفیت سوراخ کاری و محل اتصال نیز باید یکنواخت باشد.
لقی رابط باید کنترل شده باشد. اتصال بسیار آزاد باعث حرکت اضافی ردیف ها و ایجاد صدای ضربه می شود, در حالی که اتصال بیش از حد فشرده, انعطاف لازم برای جمع شدن روی شفت را محدود می کند. در نگهداری دوره ای باید نقاطی که حرکت بیشتری دارند از نظر سایش بررسی شوند. تغییر شکل یا آزادشدن یک رابط می تواند رفتار چند ردیف مجاور را نیز تحت تأثیر قرار دهد. تعویض قطعه باید با مدلی انجام شود که ابعاد و ویژگی مکانیکی آن با ساختار موجود سازگار باشد.
ریل عمیق چگونه حرکت جانبی رول گیتر را کنترل می کند
ریل وظیفه دارد لبه پرده را در مسیر عمودی نگه دارد و از حرکت جانبی بیش از حد جلوگیری کند. در رول گیتر, شبکه ممکن است نسبت به تیغه یکپارچه انعطاف بیشتری داشته باشد و به همین دلیل عمق ریل اهمیت ویژه ای پیدا می کند. ریل کم عمق می تواند در برابر حرکت جانبی کنترل کمتری ایجاد کند, در حالی که ریل بسیار تنگ اصطکاک را افزایش می دهد. سطح داخلی باید صاف باشد و هیچ پیچ یا قطعه بیرون زده ای نباید وارد مسیر حرکت پرده شود.
موازی بودن دو ریل نیز ضروری است. اگر فاصله آن ها در بالا و پایین متفاوت باشد, پرده در بخشی از مسیر تحت فشار قرار می گیرد. این فشار مستقیماً به موتور منتقل می شود و ممکن است با صدای بیشتر یا کندشدن حرکت دیده شود. پیش از تغییر تنظیمات موتور باید مسیر ریل بررسی شود. تمیزکردن دوره ای داخل ریل نیز اهمیت دارد, زیرا تجمع آلودگی یا جسم خارجی می تواند حرکت شبکه را محدود کند و سایش اتصالات جانبی را افزایش دهد.
شفت و یاتاقان باید وزن شبکه را بدون خمش نامناسب تحمل کنند
شفت محل جمع شدن کامل رول گیتر است و وزن شبکه, رابط ها و اجزای پایینی پرده را تحمل می کند. قطر و ساختار محور باید متناسب با عرض و جرم واقعی انتخاب شوند. اگر شفت در مرکز خم شود, رول در دو سمت شکل متفاوتی پیدا می کند و پرده ممکن است به یک طرف متمایل شود. یاتاقان های دو طرف نیز باید هم راستا و متناسب با بار باشند تا محور بدون لقی یا مقاومت غیرعادی بچرخد.
براکت های نگهدارنده شفت بخشی از همین زنجیره هستند. اتصال آن ها به زیرسازی ضعیف می تواند باعث تغییر موقعیت محور در طول زمان شود. در مرحله نصب باید تراز شفت پیش از اتصال نهایی پرده کنترل گردد و پس از مونتاژ نیز نحوه جمع شدن شبکه مشاهده شود. تغییر شکل رول یا حرکت یک طرفه می تواند نشانه خطای محور یا ریل باشد. کنترل زودهنگام این موارد از انتقال فشار اضافی به موتور و رابط ها جلوگیری می کند.
پوشش سطح باید با سایش و شرایط محیطی سازگار باشد
اجزای فلزی رول گیتر در طول کار با یکدیگر و با ریل تماس دارند, بنابراین پوشش سطح باید علاوه بر ظاهر, در برابر سایش معمول مقاومت قابل قبول داشته باشد. رنگ یا پوشش محافظ باید روی سطح آماده شده اجرا شود تا چسبندگی مناسبی داشته باشد. نقاط برش, سوراخ کاری و اتصال ها نیز باید بررسی شوند, زیرا آسیب به پوشش در این نقاط می تواند ظاهر یا مقاومت سطح را کاهش دهد. انتخاب پوشش باید با محیط استفاده و روش نظافت هماهنگ باشد.
در مدل های رنگی یا دکوراتیو, یکنواختی پوشش روی تمام اجزای شبکه اهمیت دارد. اختلاف رنگ بین رابط ها و لوله ها روی سطح بزرگ سریع تر دیده می شود. استفاده از ابزار زبر برای تمیزکردن نیز ممکن است پوشش را آسیب بزند. بازدید دوره ای از نقاط تماس با ریل می تواند سایش غیرعادی را مشخص کند. اگر رنگ فقط در یک سمت پرده سریع تر آسیب می بیند, احتمال وجود انحراف یا فشار نامتقارن در ریل نیز باید بررسی شود.
- رابط ها باید مقاومت کافی و آزادی حرکت کنترل شده داشته باشند.
- ریل عمیق باید بدون ایجاد اصطکاک اضافی پرده را هدایت کند.
- شفت و یاتاقان بر اساس وزن واقعی شبکه انتخاب شوند.
- براکت ها روی زیرسازی مقاوم و هم تراز نصب شوند.
- پوشش سطح همراه با نقاط تماس و محل اتصال بررسی شود.

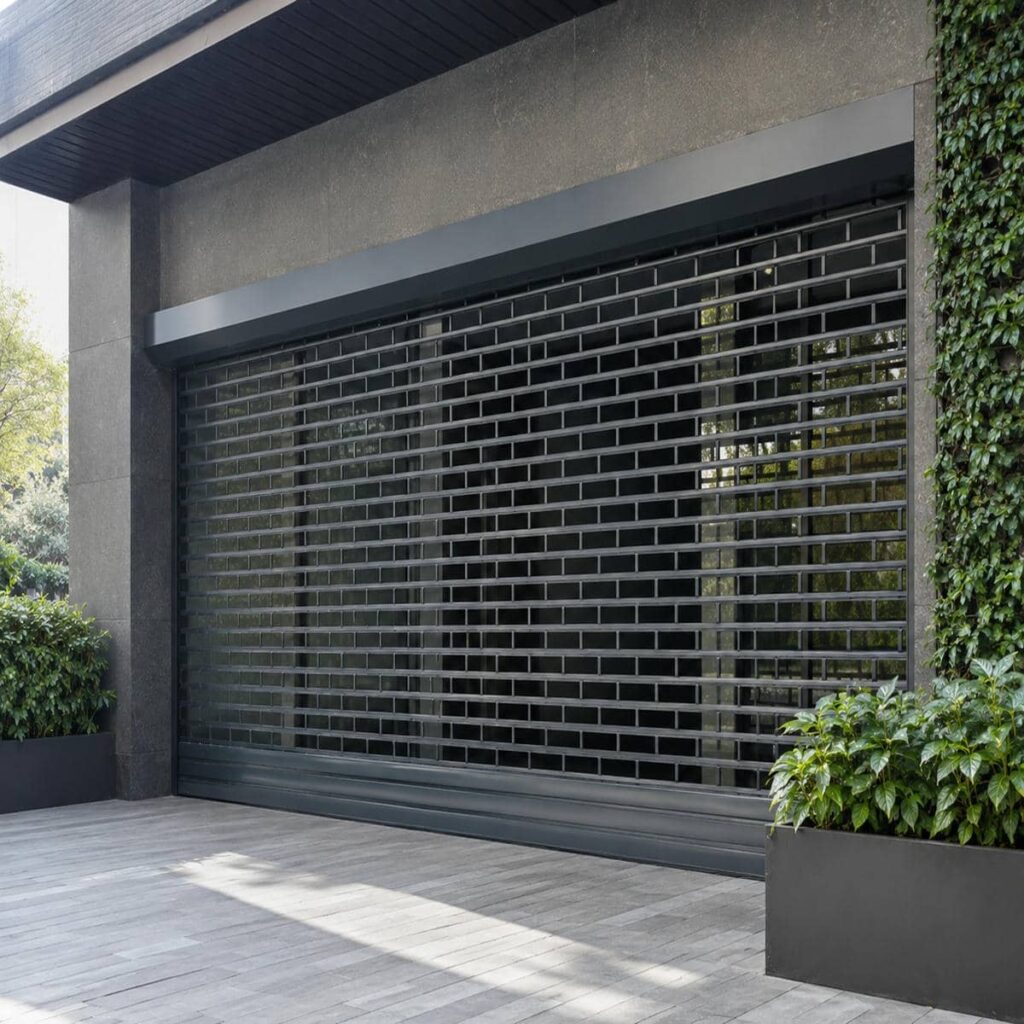

انتخاب طرح و نصب رول گیتر امنیتی با کنترل اجرایی
انتخاب و نصب رول گیتر باید از اندازه گیری دقیق شروع شود, زیرا عرض دهانه, ارتفاع, فضای بالای ورودی و وضعیت زیرسازی بر طرح شبکه و تجهیزات محرک اثر می گذارند. در دهانه عریض ممکن است نیاز به شفت صلب تر, ریل عمیق تر یا شبکه تقویت شده وجود داشته باشد و در ورودی پرتردد نیز موتور و سیستم انتقال نیرو باید با چرخه کاری هماهنگ شوند. پس از تعیین طرح, وزن نهایی پرده محاسبه و موتور انتخاب می شود. در مرحله نصب, محور و ریل ها باید پیش از تنظیم حدود حرکت تراز شوند. اگر شبکه در بخشی از مسیر گیر داشته باشد, افزایش نیروی موتور راه حل اصولی نیست. پس از مونتاژ نیز چند چرخه کامل برای ارزیابی صدا, توقف, شکل رول و عملکرد تجهیزات ایمنی انجام می شود تا نتیجه در شرایط واقعی قابل بررسی باشد.
اندازه گیری دهانه باید فضای رول و زیرسازی را نیز مشخص کند
عرض و ارتفاع باید در چند نقطه اندازه گیری شوند تا اختلاف احتمالی دهانه مشخص شود. در رول گیتر, فضای بالای ورودی برای شفت و رول اهمیت دارد و قطر نهایی رول به ارتفاع پرده, تراکم شبکه و فرم رابط ها وابسته است. محل موتور نیز باید فضای کافی برای نصب و سرویس داشته باشد. اگر این موارد قبل از ساخت بررسی نشوند, ممکن است بعداً جابه جایی تجهیزات یا تغییر غیرضروری در سازه لازم شود.
زیرسازی محل براکت و ریل نیز باید توان تحمل نیروهای سیستم را داشته باشد. اتصال روی سطح ضعیف می تواند به مرور باعث تغییر تراز شود و حرکت شبکه را نامنظم کند. مسیر برق و تجهیزات کنترل نیز بهتر است در مرحله اندازه گیری مشخص شوند. ثبت همه این اطلاعات باعث می شود طراحی شفت, ریل و پرده متناسب با شرایط واقعی انجام شود. در پروژه های عریض, حتی اختلاف کوچک در موقعیت دو سمت می تواند در طول دهانه اثر بیشتری ایجاد کند.
طرح مناسب دهانه عریض باید خمش و وزن را هم زمان کنترل کند
افزایش عرض باعث می شود طول آزاد اجزای شبکه بیشتر شود و کنترل خمش اهمیت بالاتری پیدا کند. استفاده از لوله یا رابط مقاوم تر می تواند صلبیت را افزایش دهد, اما وزن مجموعه نیز بیشتر می شود. بنابراین طراحی تقویت شده باید همراه با محاسبه موتور و شفت انجام شود. استفاده از متریال سنگین بدون کنترل سیستم محرک ممکن است عمر موتور و یاتاقان ها را کاهش دهد و مزیت تقویت شبکه را با یک مشکل جدید همراه کند.
شفت در دهانه عریض نیز حساس تر است و باید در برابر خمش مرکز مقاومت کافی داشته باشد. ریل ها باید موازی و به زیرسازی محکم متصل شوند. پس از نصب, شکل رول در موقعیت های مختلف بررسی می شود تا مشخص شود پرده در تمام عرض یکنواخت جمع می شود. اگر مرکز یا یک سمت شبکه جلوتر حرکت کند, تراز شفت, ریل و اتصالات باید بررسی شود. این کنترل بخشی از اجرای فنی است و نباید به تنظیم موتور محدود شود.
مدل پرتردد باید بر چرخه کاری و دسترسی سرویس تمرکز کند
در ورودی پرتردد, تعداد دفعات باز و بسته شدن اثر مستقیمی بر موتور, رابط ها و یاتاقان ها دارد. انتخاب موتور فقط بر اساس وزن کافی نیست و الگوی کار نیز باید در نظر گرفته شود. رابط ها در هر چرخه حرکت می کنند و ریل نیز بارها با لبه شبکه در تماس است, بنابراین کیفیت مونتاژ و نگهداری اهمیت بیشتری پیدا می کند. محل موتور و تجهیزات کنترل باید به گونه ای انتخاب شود که بازدید و تعمیر بدون بازکردن گسترده اجزای دیگر امکان پذیر باشد.
برنامه سرویس برای مدل پرتردد بهتر است از زمان تحویل مشخص باشد. تغییر صدا, افزایش لرزش یا کندشدن حرکت می تواند نشانه افزایش اصطکاک یا سایش باشد. ادامه کار تا توقف کامل ممکن است خرابی را گسترش دهد. بازدید زودهنگام معمولاً امکان تشخیص ساده تر را فراهم می کند. تمیز نگه داشتن ریل و کنترل لقی رابط ها از اقدامات مهم هستند. اگر سیستم مکانیکی آزاد حرکت کند, موتور نیز در شرایط مناسب تری کار خواهد کرد.
تنظیم موتور باید پس از تأیید کامل بخش مکانیکی انجام شود
پس از نصب براکت و شفت, شبکه روی محور قرار می گیرد و ریل ها نسبت به مسیر پرده تنظیم می شوند. قبل از تعیین حدود بالا و پایین, باید چند بار حرکت مکانیکی بررسی شود تا گیر یا فشار جانبی وجود نداشته باشد. تنظیم موتور برای عبور دادن شبکه از نقطه ای که ریل تنگ است, مشکل را پنهان می کند و می تواند به موتور یا رابط ها فشار بیشتری وارد کند. ابتدا علت مکانیکی اصلاح می شود و سپس تنظیمات انجام خواهند شد.
توقف پایین باید بدون واردکردن فشار اضافی به بخش انتهایی پرده باشد و توقف بالا نیز نباید شبکه را بیش از اندازه روی محور جمع کند. پس از تنظیم, عملکرد کامل در چند چرخه بررسی می شود. صدای حرکت, شکل رول, تراز پرده و پاسخ سیستم به فرمان باید پایدار باشند. اگر تجهیزات تشخیص مانع یا ایمنی نصب شده اند, آن ها نیز باید در همین مرحله آزمایش شوند. تحویل صحیح زمانی انجام می شود که مکانیک و کنترل در کنار یکدیگر عملکرد قابل پیش بینی داشته باشند.
- ابعاد دهانه همراه با فضای رول و محل موتور اندازه گیری شوند.
- زیرسازی ریل و براکت پیش از تولید از نظر مقاومت بررسی شود.
- مدل دهانه عریض با محاسبه مشترک شبکه, شفت و موتور طراحی شود.
- مدل پرتردد با دسترسی مناسب برای سرویس اجرا شود.
- تنظیم موتور پس از رفع تمام مقاومت های مکانیکی انجام شود.
- پس از نصب, چند چرخه کامل همراه با تست ایمنی اجرا شود.
قیمت, سفارش, نگهداری و خدمات رول گیتر در ایمن کمک
هزینه رول گیتر امنیتی بر اساس مجموعه مشخصات فنی شکل می گیرد و فقط مساحت دهانه معیار دقیقی برای مقایسه نیست. جنس شبکه, قطر لوله, تعداد رابط ها, تراکم طرح, نوع پوشش, شفت, موتور, ریل, تجهیزات کنترل و وضعیت زیرسازی همگی ترکیب سفارش را تغییر می دهند. مدل متراکم یا تقویت شده می تواند وزن بیشتری نسبت به شبکه سبک داشته باشد و به تجهیزات محرک متفاوتی نیاز پیدا کند. سفارش حرفه ای از تعیین سطح امنیت و میزان دید شروع می شود, سپس طرح شبکه نهایی و وزن پرده محاسبه خواهد شد. نگهداری نیز باید بخشی از تصمیم خرید باشد, زیرا کنترل ریل, رابط, شفت و پوشش می تواند از خرابی زنجیره ای جلوگیری کند. بررسی دوره ای رفتار سیستم باعث می شود ایرادهای کوچک پیش از افزایش فشار روی موتور و اتصالات شناسایی شوند.

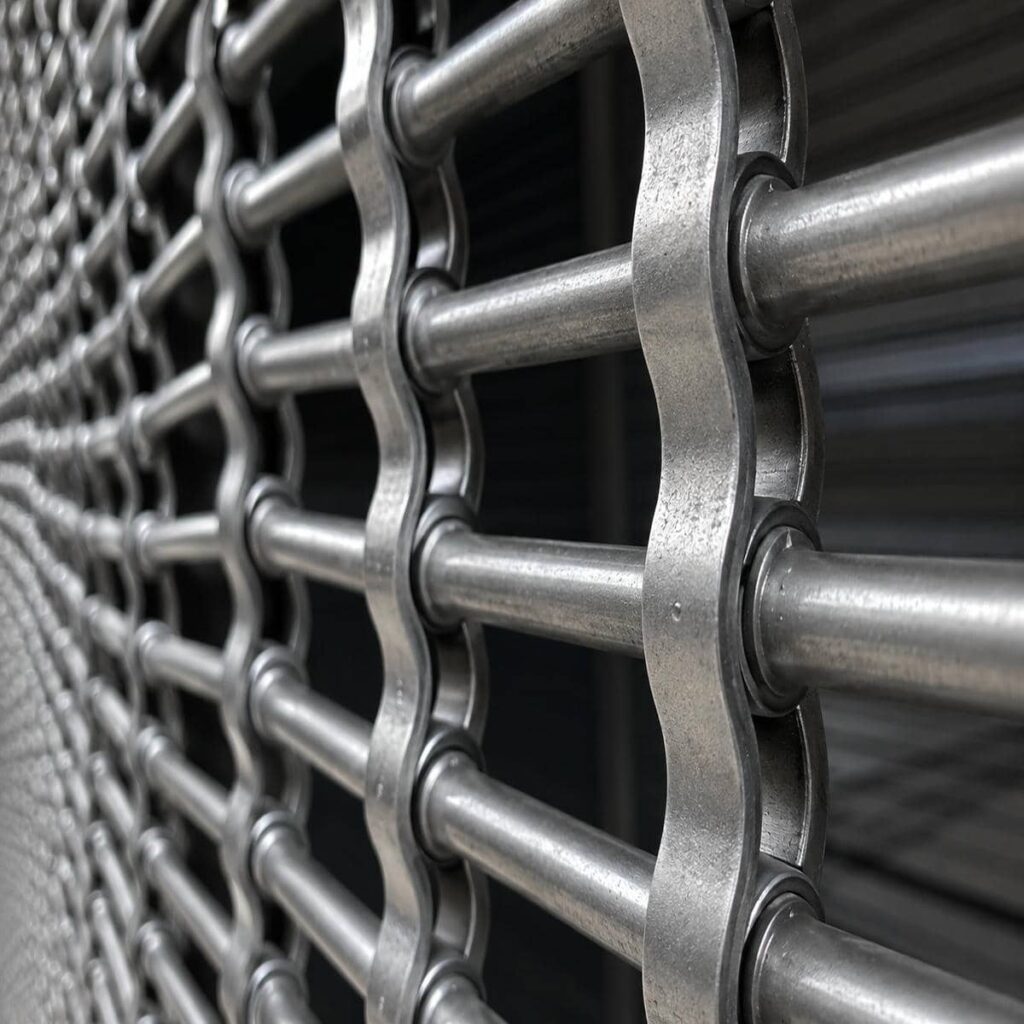

عوامل مؤثر بر قیمت کرکره برقی رول گیتر امنیتی
عرض و ارتفاع مقدار متریال مصرفی را تعیین می کنند, اما تراکم شبکه و جنس رابط ها نیز بر وزن و فرآیند ساخت اثر دارند. مدل استیل, آلومینیومی, تقویت شده یا ترکیبی ممکن است تجهیزات متفاوتی نیاز داشته باشد. پس از مشخص شدن جرم پرده, شفت و موتور انتخاب می شوند و ریل, براکت و سیستم ایمنی نیز به سفارش اضافه خواهند شد. بنابراین قیمت نتیجه ترکیب مشخصات است و مقایسه فقط با یک عنوان کلی نمی تواند کیفیت واقعی دو پیشنهاد را نشان دهد.
شرایط اجرا نیز بر حجم خدمات اثر دارد. زیرسازی آماده با دهانه ای که به تقویت محل اتصال نیاز دارد یکسان نیست. محدودیت فضای بالای ورودی یا دشواری دسترسی به موتور نیز می تواند روش نصب را تغییر دهد. هنگام استعلام بهتر است مشخصات اجزای اصلی به صورت جداگانه ثبت شوند. ایمن کمک می تواند قبل از سفارش ساختار فنی هر گزینه را مشخص کند تا معلوم باشد اختلاف هزینه از شبکه, تجهیزات محرک یا عملیات اجرایی ناشی شده است.
سفارش حرفه ای از تعیین میزان دید و امنیت آغاز می شود
پیش از انتخاب طرح باید مشخص شود چه مقدار دید به فضای پشت لازم است و چه سطحی از پوشش امنیتی مورد انتظار است. سپس عرض, ارتفاع, فضای رول و وضعیت زیرسازی بررسی می شوند. بر اساس این اطلاعات می توان تراکم شبکه, جنس رابط و فرم لوله را انتخاب کرد. پس از نهایی شدن پرده, وزن آن محاسبه می شود و شفت, موتور و ریل متناسب انتخاب خواهند شد. این ترتیب مانع از انتخاب زودهنگام تجهیزاتی می شود که بعداً با ساختار واقعی سازگار نیستند.
جزئیات ظاهری مانند رنگ, طرح شبکه و بخش های ترکیبی پس از مشخص شدن ساختار اصلی نهایی می شوند. بهتر است همه اطلاعات سفارش ثبت شوند تا هنگام تحویل, نوع شبکه, موتور, شفت و ریل قابل تطبیق باشند. همین مستندات در تعمیرات آینده نیز کمک می کنند قطعه سازگار سریع تر شناسایی شود. سفارش دقیق فقط فرآیند ساخت را منظم نمی کند؛ نگهداری و توسعه احتمالی سیستم را نیز ساده تر خواهد کرد.

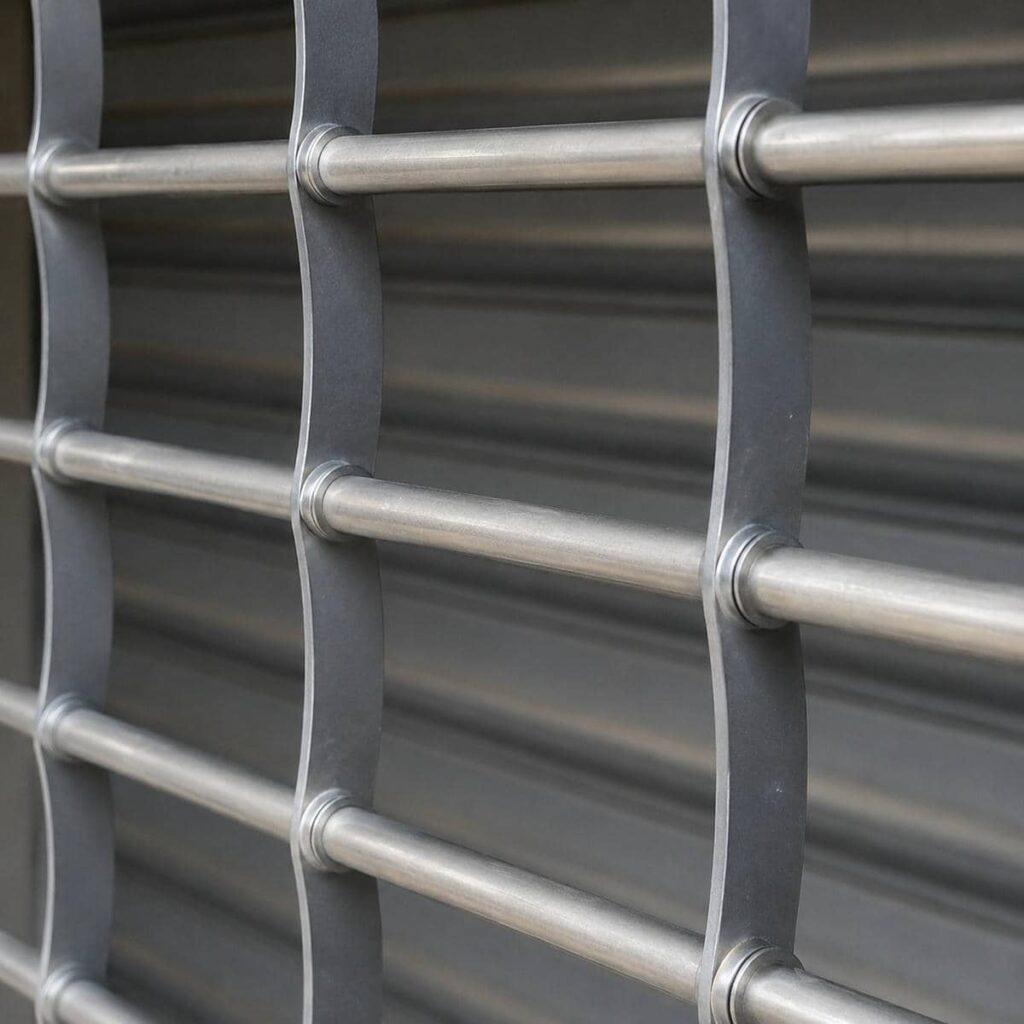

نگهداری شبکه و ریل چگونه از استهلاک زودرس جلوگیری می کند
نگهداری رول گیتر با مشاهده رفتار روزانه سیستم شروع می شود. صدای جدید, لرزش, حرکت کند یا تغییر شکل رول نشانه هایی هستند که باید بررسی شوند. ریل باید از آلودگی و اجسام خارجی پاک بماند و رابط ها نیز از نظر لقی غیرعادی کنترل شوند. پوشش سطح در نقاط تماس و محل سوراخ کاری بهتر است به صورت دوره ای دیده شود تا سایش یا آسیب موضعی پیش از گسترش شناسایی گردد.
شفت و یاتاقان نیز باید مطابق نیاز سیستم بازدید شوند. استفاده از روان کننده باید فقط در نقاط مناسب و با ماده سازگار انجام شود, زیرا مواد نامناسب می توانند گردوغبار را جذب کنند. اگر پرده سنگین تر از قبل حرکت می کند, افزایش تنظیم موتور نباید اولین اقدام باشد. ابتدا مسیر مکانیکی بررسی می شود. نگهداری منظم کمک می کند مقاومت های کوچک قبل از تبدیل شدن به فشار مداوم روی موتور و اتصالات اصلاح شوند.

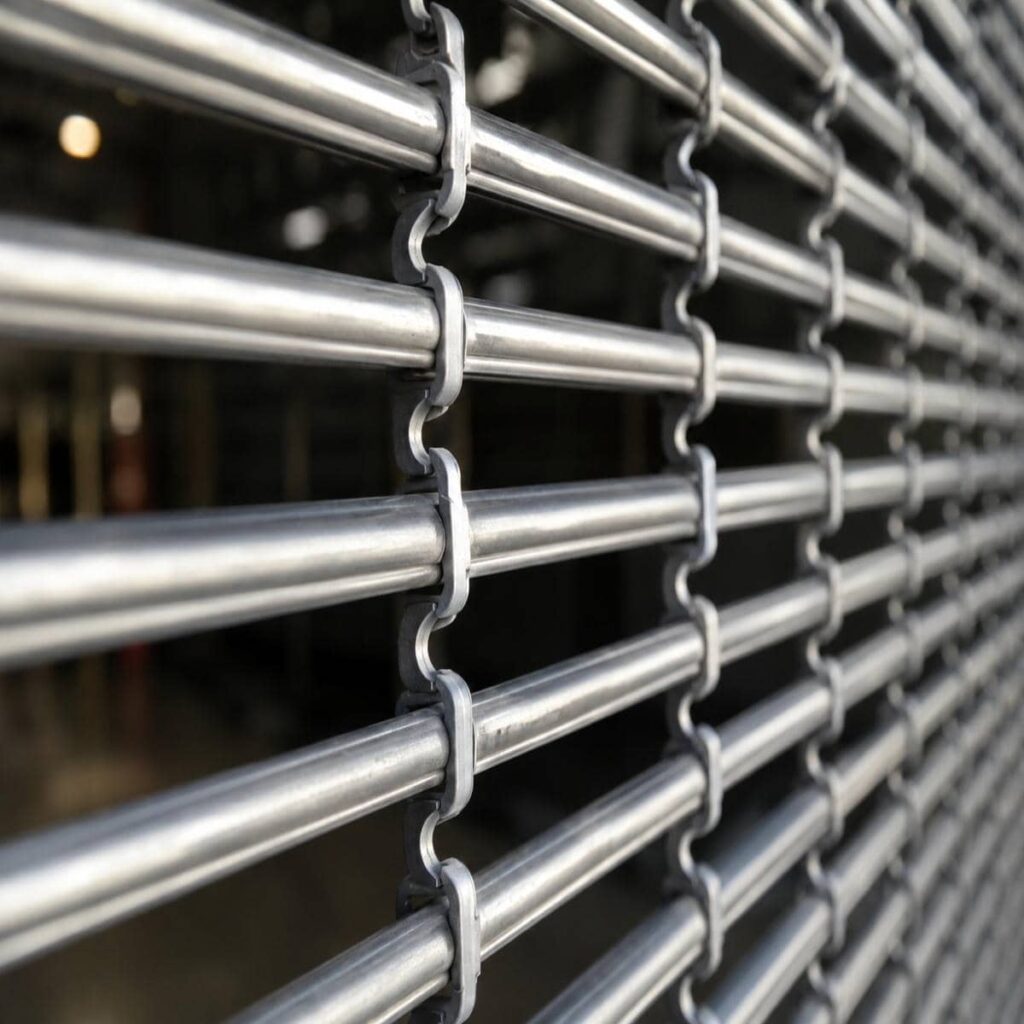

خدمات تعمیر باید علت اصلی حرکت نامنظم را پیدا کنند
توقف, ضربه یا حرکت مورب رول گیتر می تواند از ریل, رابط, شفت, یاتاقان, موتور یا مدار فرمان ناشی شود. تعویض موتور بدون بررسی بخش مکانیکی ممکن است مشکل را حل نکند. عیب یابی بهتر است با مشاهده مسیر حرکت آغاز شود و نقاطی که اصطکاک یا لقی دارند بررسی شوند. پس از تأیید سلامت مکانیکی, موتور و تجهیزات کنترلی ارزیابی می شوند. این ترتیب از تعویض غیرضروری قطعات جلوگیری می کند و تعمیر را بر علت واقعی متمرکز نگه می دارد.
در خدمات ایمن کمک می توان شبکه, ریل, شفت و سیستم محرک را به صورت یک مجموعه بررسی کرد. بعد از اصلاح یا تعویض قطعه, چند چرخه کامل حرکت انجام می شود تا صدا, تراز, توقف و شکل رول دوباره کنترل شوند. اگر رابط یا بخش شبکه تعویض شده باشد, باید با ابعاد قطعات قبلی سازگار باشد. تعمیر فنی زمانی کامل است که علت ایجاد فشار برطرف شود و پرده بدون علامت جدید به حرکت پایدار بازگردد.
- هزینه بر اساس شبکه, رابط, موتور, شفت, ریل و شرایط نصب بررسی شود.
- میزان دید و سطح امنیت پیش از سفارش طرح مشخص شوند.
- وزن پرده قبل از انتخاب موتور و شفت محاسبه شود.
- ریل, رابط و یاتاقان در برنامه نگهداری دوره ای قرار گیرند.
- تغییر صدا یا حرکت پیش از ادامه استفاده طولانی عیب یابی شود.
- پس از تعمیر, عملکرد کامل رول گیتر آزمایش و کنترل شود.
طرح مناسب به عرض دهانه, میزان دید, سطح امنیت و تعداد دفعات استفاده بستگی دارد. شبکه متراکم برای پوشش بیشتر قابل بررسی است, در حالی که طرح لوله ای با فاصله بازتر دید بیشتری حفظ می کند. برای دهانه عریض باید مقاومت شبکه, شفت و عمق ریل نیز بررسی شوند. انتخاب نهایی بهتر است بعد از اندازه گیری و محاسبه وزن انجام شود تا موتور و تجهیزات مکانیکی با ساختار واقعی پرده هماهنگ باشند.
قیمت به ابعاد, جنس لوله و رابط, تراکم شبکه, نوع پوشش, شفت, موتور, ریل, تجهیزات کنترلی و شرایط نصب وابسته است. طرح تقویت شده یا شبکه متراکم ممکن است وزن بیشتری ایجاد کند و تجهیزات محرک متفاوتی نیاز داشته باشد. برای مقایسه دقیق باید مشخصات پیشنهادها یکسان باشند. استعلام فنی پس از تعیین طرح و اندازه گیری انجام می شود تا قطعات بر اساس وزن واقعی و شرایط کار انتخاب شوند.
ریل لبه های شبکه را هدایت می کند و حرکت جانبی را محدود نگه می دارد. عمق کم می تواند کنترل پرده را کاهش دهد و ریل بسیار تنگ نیز اصطکاک ایجاد کند. تراز دو ریل اهمیت زیادی دارد, زیرا اختلاف مسیر باعث فشار نامساوی به شبکه و موتور می شود. ریل باید با ضخامت واقعی پرده هماهنگ باشد و روی زیرسازی مقاوم نصب شود. کنترل دوره ای داخل ریل نیز از ایجاد گیر و سایش غیرعادی جلوگیری می کند.
انتخاب رابط به وزن موردنظر, ساختار شبکه, عرض دهانه و شرایط استفاده بستگی دارد. استیل می تواند مقاومت مکانیکی مناسبی ایجاد کند, اما وزن آن باید در طراحی دیده شود. آلومینیوم سبک تر است و با طراحی صحیح می تواند صلبیت مناسبی داشته باشد. مهم تر از نام متریال, کیفیت مقطع, دقت اتصال و لقی کنترل شده رابط است. هر گزینه باید همراه با وزن کامل پرده, شفت و موتور ارزیابی شود.
ارتفاع بخش مشبک و بسته, نوع متریال, تراکم شبکه, ابعاد دهانه و محل اتصال دو ساختار باید پیش از تولید مشخص شوند. سپس وزن کل پرده محاسبه می شود و موتور و شفت متناسب انتخاب خواهند شد. اختلاف ضخامت میان دو بخش نیز باید با ریل و شعاع جمع شدن روی محور سازگار باشد. ثبت این مشخصات پیش از ساخت, احتمال تغییرات اجرایی را کاهش می دهد و کنترل محصول در زمان تحویل را ساده تر می کند.
افزایش صدا, ضربه, لرزش, حرکت کند, مایل شدن شبکه, توقف در یک نقطه یا جمع شدن نامنظم روی محور نشانه هایی هستند که نیاز به بررسی دارند. علت می تواند در ریل, رابط, شفت, یاتاقان یا موتور باشد. بهتر است استفاده طولانی در وضعیت غیرعادی ادامه پیدا نکند. عیب یابی از بخش مکانیکی شروع می شود و پس از اطمینان از حرکت آزاد شبکه, موتور و مدار فرمان بررسی خواهند شد.
جمع بندی
کرکره برقی رول گیتر امنیتی باید بر اساس ارتباط میان شبکه, رابط, ریل, شفت و موتور انتخاب شود, زیرا افزایش مقاومت یک بخش بدون هماهنگی اجزای دیگر می تواند وزن و استهلاک سیستم را بالا ببرد. طرح لوله ای, شبکه مربعی, مستطیلی, متراکم, تقویت شده, ترکیبی و مدل های دارای رابط استیل یا آلومینیومی هرکدام میزان دید, جرم و رفتار مکانیکی متفاوتی دارند. در دهانه عریض, صلبیت شفت و عمق ریل اهمیت بیشتری پیدا می کنند و در ورودی پرتردد نیز چرخه کاری موتور و سرویس پذیری باید جدی تر بررسی شوند. نصب تراز و نگهداری دوره ای از ایجاد سایش, لقی و فشار اضافی جلوگیری می کند. هزینه سفارش نیز به متریال, ابعاد, تراکم شبکه, تجهیزات محرک و شرایط اجرا وابسته است و مقایسه دقیق نیازمند مشخصات یکسان است. برای بررسی 14 طرح, انتخاب شبکه مناسب, مشاوره فنی و دریافت استعلام قیمت روز می توان از ایمن کمک استفاده کرد تا تصمیم نهایی با اطمنان بیشتر و بر پایه کنترل کیفیت اجرایی انجام شود.
