14 طرح درب کرکره ای پارکینگ اتوماتیک
14 طرح درب کرکره ای پارکینگ اتوماتیک با تفاوت در نوع تیغه, ظرفیت موتور و ساختار ریل اجرا می شوند و انتخاب فنی درست این اجزا مستقیماً بر دوام, سرعت حرکت و عملکرد روزانه ورودی پارکینگ اثر می گذارد. درب کرکره ای پارکینگ اتوماتیک باید طوری طراحی شود که وزن پرده, عرض دهانه, قطر شفت و چرخه کاری موتور با یکدیگر هماهگی داشته باشند, زیرا ترکیب نامتناسب می تواند باعث حرکت مورب, افزایش صدا, داغ شدن موتور یا سایش زودرس ریل شود. طرح آلومینیومی دوجداره, فوم دار, فولادی, پانچ دار, غضروفی, تیغه سبک, مدل کم صدا, طرح رنگی, طرح چوب, موتور توبولار, موتور ساید, مدل دارای برق اضطراری, نمونه مناسب تردد بالا و طرح مخصوص دهانه عریض از نظر وزن, صلبیت, ظاهر و جزئیات نصب یکسان نیستند. کیفیت آلیاژ, فرم قفل تیغه, یاتاقان, براکت, مدار فرمان, ریموت, فتوسل و تیغه انتهایی نیز باید همراه با اجزای اصلی بررسی شوند. انتخاب اشتباه ممکن است در ابتدا مشکل آشکاری ایجاد نکند, اما با افزایش چرخه های کاری فشار بیشتری به موتور و قطعات مکانیکی وارد می کند. هزینه نهایی نیز به ابعاد, متریال, موتور, تجهیزات ایمنی و شرایط اجرا بستگی دارد. بررسی فنی ایمن کمک کمک می کند طرح مناسب بر اساس تعداد تردد, وزن واقعی پرده و شرایط بهره برداری انتخاب شود.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| نوع تیغه | تیغه آلومینیومی, فوم دار یا فولادی از نظر وزن, صلبیت و رفتار هنگام جمع شدن روی شفت تفاوت دارد و مستقیماً ظرفیت موتور را تغییر می دهد. | تیغه بر اساس عرض دهانه, میزان تردد و مقاومت موردنیاز انتخاب شود. |
| وزن پرده | وزن کامل تیغه ها, تیغه انتهایی و اتصالات بار واقعی واردشده به موتور, شفت و یاتاقان را مشخص می کند. | محاسبه وزن پیش از انتخاب موتور و قطر محور انجام شود. |
| موتور | موتور توبولار و ساید از نظر ظرفیت, محل نصب, سرویس پذیری و تناسب با چرخه کاری رفتار متفاوتی دارند. | نوع موتور با وزن پرده و تعداد دفعات باز و بسته شدن هماهنگ شود. |
| شفت و یاتاقان | شفت تراز وزن پرده را تحمل می کند و یاتاقان سالم باعث می شود محور بدون لقی و مقاومت اضافی بچرخد. | در دهانه عریض, خمش محور و استحکام براکت ها کنترل شود. |
| ریل جانبی | ریل مناسب تیغه را در مسیر مستقیم هدایت می کند و تراز آن بر اصطکاک, صدا و حرکت یکنواخت پرده اثر دارد. | عمق و عرض داخلی ریل با ضخامت واقعی تیغه هماهنگ باشد. |
| مدار فرمان | مدار فرمان ارتباط میان موتور, ریموت و تجهیزات ایمنی را مدیریت می کند و تنظیم صحیح آن بر توقف و پاسخ سیستم اثر دارد. | قابلیت های مدار با نوع موتور و تجهیزات جانبی بررسی شود. |
| فتوسل و ایمنی | فتوسل می تواند وجود مانع در مسیر را تشخیص دهد و در صورت طراحی صحیح بخشی از ایمنی عملکردی درب را تکمیل کند. | محل نصب حسگر با مسیر خودرو و شرایط واقعی ورودی هماهنگ شود. |
| زیرسازی و براکت | براکت و ریل زمانی تراز باقی می مانند که زیرسازی مقاومت کافی برای وزن و نیروهای ناشی از حرکت پرده داشته باشد. | ضعف سطح نصب پیش از اجرای تجهیزات اصلی اصلاح شود. |
| نگهداری و هزینه | دوام و هزینه مجموعه به تیغه, موتور, شفت, ریل, مدار فرمان, تجهیزات ایمنی و کیفیت نگهداری وابسته هستند. | پیشنهادها با مشخصات فنی همسان و شرایط کاربری مشابه مقایسه شوند. |
کاربرد و تفاوت فنی 14 طرح درب کرکره ای پارکینگ اتوماتیک
طرح مناسب برای ورودی پارکینگ باید بر اساس عرض دهانه, تعداد خودرو, دفعات تردد و محدودیت فضای نصب تعیین شود, زیرا هرکدام از این عوامل روی وزن پرده و نوع سیستم محرک اثر می گذارند. تیغه آلومینیومی برای کنترل وزن قابل استفاده است, فوم دار می تواند بخشی از ارتعاش سطح را کاهش دهد و مدل فولادی برای شرایطی که مقاومت بالاتر نیاز است بررسی می شود. مدل کم صدا برای کاربری هایی اهمیت بیشتری دارد که حرکت شبانه یا تردد مکرر دارند, در حالی که موتور ساید برای بعضی پرده های سنگین تر مناسب تر است. مدل دارای برق اضطراری نیز در پروژه ای که تداوم دسترسی اهمیت دارد ارزش بیشتری پیدا می کند. بنابراین تفاوت طرح ها باید از زاویه رفتار واقعی سیستم بررسی شود, نه فقط نمای بسته درب.

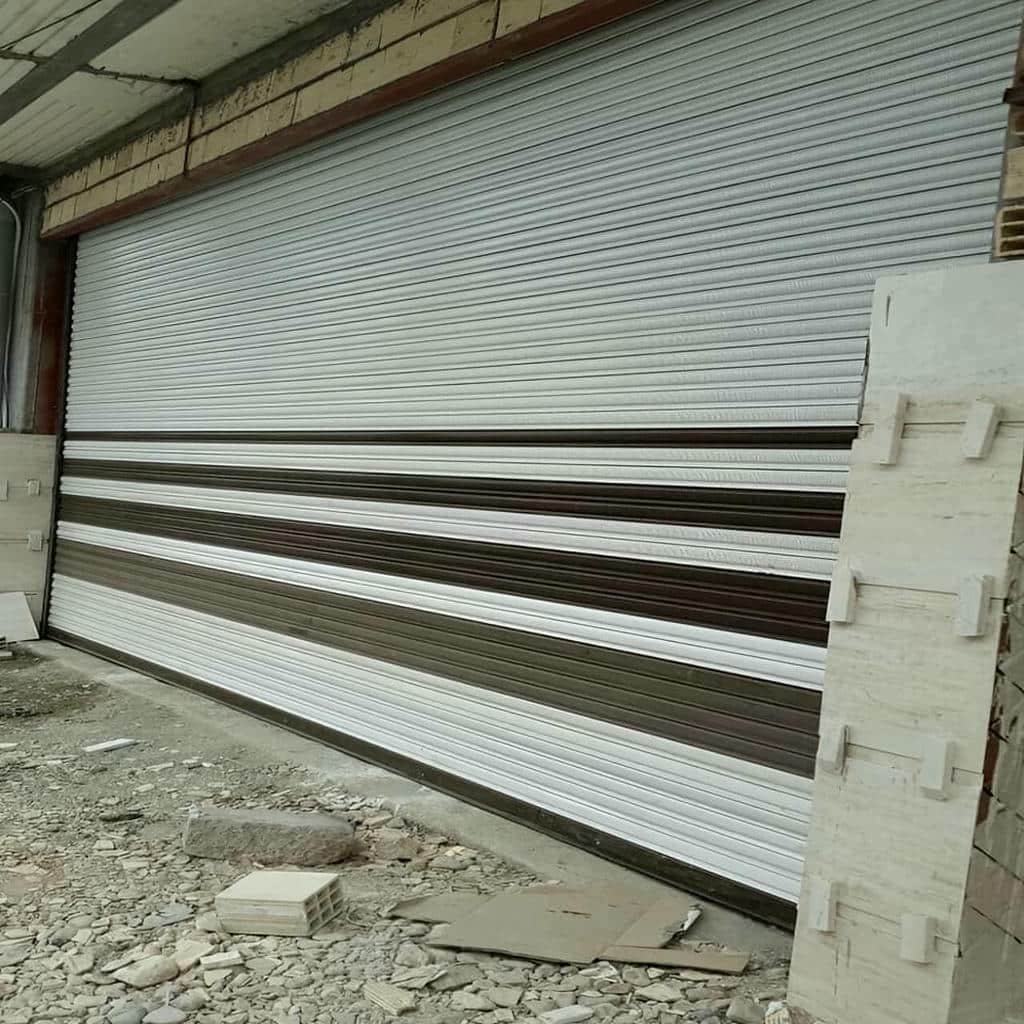

تیغه آلومینیومی دوجداره برای کنترل وزن و حرکت روزانه
تیغه آلومینیومی دوجداره به دلیل وزن کنترل شده می تواند برای بسیاری از ورودی های پارکینگ انتخاب مناسبی باشد, به شرط آنکه ضخامت پروفیل و کیفیت آلیاژ با عرض دهانه هماهنگ باشند. ساختار دوجداره صلبیت مقطع را افزایش می دهد و در عین حال وزن آن معمولاً از بعضی تیغه های سنگین کمتر است. کاهش وزن پرده به موتور اجازه می دهد در محدوده کاری مناسب تری فعالیت کند و فشار واردشده به شفت و یاتاقان نیز کنترل شود. با این حال, برای دهانه عریض باید خمش تیغه در مرکز بررسی شود و سبک بودن نباید تنها معیار تصمیم باشد.
در نصب این مدل, ریل باید به اندازه کافی عمیق باشد تا لبه های پرده را هدایت کند, اما نباید به تیغه فشار مداوم وارد کند. قفل بین ردیف ها نیز باید آزادی حرکتی کافی برای پیچیدن روی شفت داشته باشد. اگر تیغه در یک سمت بیشتر ساییده شود, ابتدا تراز ریل و محور بررسی می شود. انتخاب موتور نیز پس از محاسبه وزن کامل پرده انجام خواهد شد. چنین هماهنگی ای باعث می شود حرکت روزانه روان تر باشد و اجزا به دلیل یک انتخاب نامتناسب, زودتر از دوره طبیعی سرویس فرسوده نشوند.

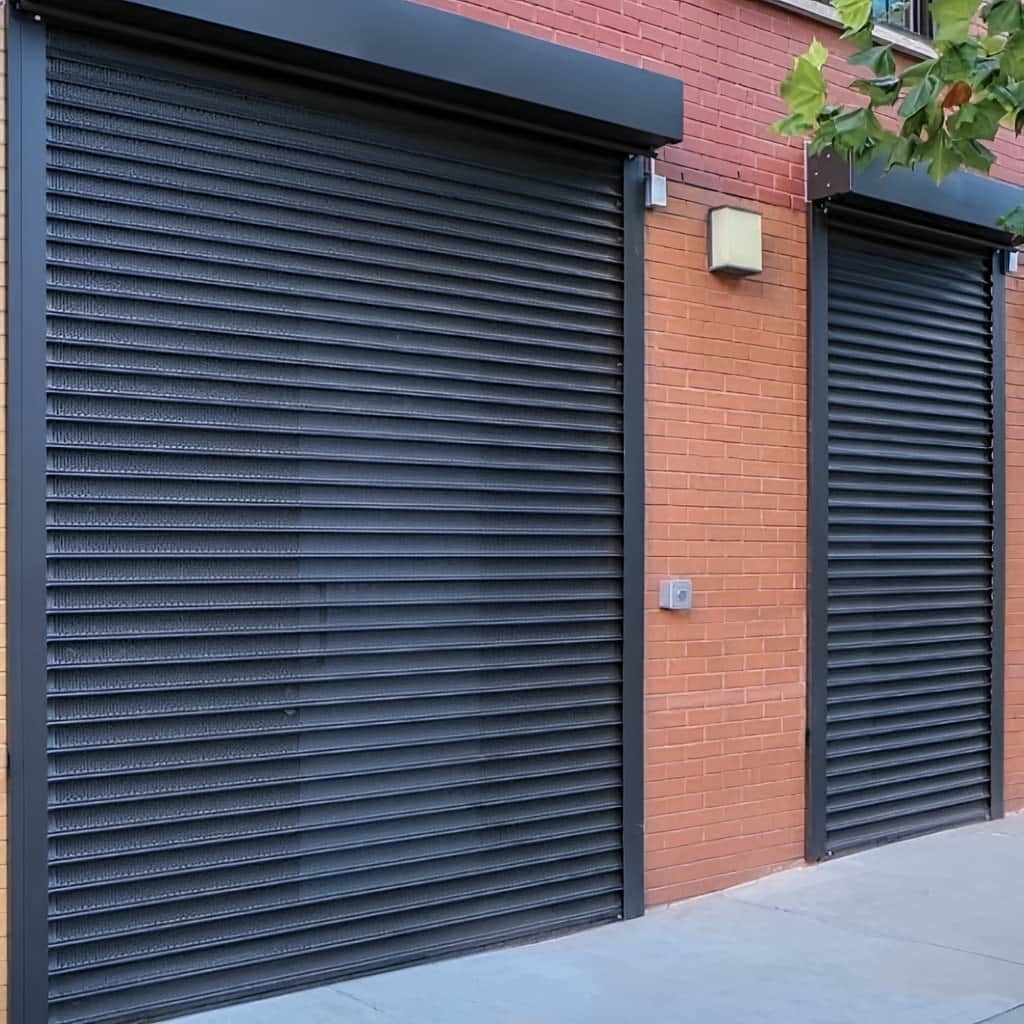

تیغه فوم دار برای کاهش ارتعاش و صدای پوسته
تیغه فوم دار معمولاً از دو پوسته تشکیل می شود و فضای میان آن ها با ماده سبک پر می شود. این ساختار می تواند ارتعاش سطح فلزی را محدود کند و در نتیجه بخشی از صدای طنین دار پرده هنگام حرکت کمتر شود. میزان این اثر به یکنواختی فوم, ضخامت پوسته و کیفیت اتصال بین ردیف ها وابسته است. اگر فوم در طول تیغه یکسان نباشد یا پروفیل تاب داشته باشد, رفتار مکانیکی ردیف ها نیز یکنواخت نخواهد بود. برای ورودی پارکینگ, این مدل زمانی نتیجه بهتری دارد که ریل و شفت نیز بدون لقی و انحراف نصب شده باشند.
کم صدا بودن یک درب فقط به نوع تیغه وابسته نیست و صدای یاتاقان, موتور, قفل تیغه و برخورد با ریل نیز باید بررسی شود. اگر صدای سایشی تنها در بخشی از مسیر شنیده شود, احتمال وجود فشار موضعی در ریل بیشتر است. اگر صدا هنگام شروع و توقف ایجاد شود, اتصال محور, تنظیم موتور یا لقی تیغه نیز بررسی خواهد شد. به همین دلیل انتخاب مدل فوم دار باید بخشی از یک طراحی کامل باشد. نصب تراز و سرویس منظم در بسیاری از موارد نقش بیشتری از نام تجاری تیغه در حفظ حرکت آرام دارند.
مدل فولادی و تقویت شده برای دهانه سنگین تر
تیغه فولادی یا مدل تقویت شده برای ورودی هایی بررسی می شود که وزن بیشتر در برابر مقاومت مکانیکی بالاتر قابل قبول باشد. جرم بیشتر این پرده مستقیماً به موتور, شفت و براکت منتقل می شود و نمی توان همان تجهیزات یک تیغه سبک را بدون محاسبه مجدد استفاده کرد. شفت باید در برابر خمش مرکز مقاومت کافی داشته باشد و براکت ها نیز روی زیرسازی محکم نصب شوند. پوشش سطح تیغه فولادی اهمیت ویژه ای دارد, زیرا نقاط آسیب دیده یا ساییده شده می توانند دوام سطح را کاهش دهند و در نگهداری دوره ای باید کنترل شوند.
در مدل سنگین, موتور ساید برای بعضی کاربری ها گزینه قابل بررسی است, زیرا سرویس پذیری و ظرفیت آن با شرایط متفاوتی تطبیق پیدا می کند. با این حال, انتخاب موتور باید براساس وزن و چرخه کاری انجام شود و عنوان موتور به تنهایی معیار کافی نیست. ریل نیز باید توان کنترل پرده سنگین تر را داشته باشد. هرگونه ناترازی در این مجموعه نیروی بیشتری تولید می کند و سایش سریع تر خواهد شد. بنابراین مدل تقویت شده زمانی عملکرد مطلوب دارد که همه اجزای مکانیکی از تیغه تا زیرسازی با یک سطح طراحی انتخاب شوند.
- تیغه آلومینیومی باید بر اساس نسبت وزن و صلبیت انتخاب شود.
- مدل فوم دار برای کاهش ارتعاش به نصب تراز نیز نیاز دارد.
- مدل فولادی بار بیشتری به موتور و شفت وارد می کند.
- تعداد تردد روزانه در انتخاب نوع موتور اثر مستقیم دارد.
- عرض دهانه قبل از تعیین تیغه و تجهیزات محرک اندازه گیری شود.
موتور, شفت و تجهیزات ایمنی چگونه عملکرد اتوماتیک را می سازند
عملکرد اتوماتیک درب پارکینگ حاصل هماهنگی مجموعه ای از قطعات مکانیکی و الکتریکی است. موتور نیروی لازم برای حرکت را تولید می کند, شفت این نیرو را به پرده منتقل می کند و ریل مسیر تیغه را محدود نگه می دارد. مدار فرمان, ریموت و تجهیزات ایمنی نیز زمان و شرایط حرکت را کنترل می کنند. اگر موتور ظرفیت مناسب داشته باشد اما شفت خارج از تراز باشد, حرکت همچنان پرصدا و نامنظم خواهد بود. اگر مکانیک سالم باشد ولی حد توقف یا فتوسل به درستی تنظیم نشده باشد, کاربری روزانه دچار مشکل می شود. بنابراین کیفیت سیستم را باید از لحظه دریافت فرمان تا توقف کامل پرده بررسی کرد و هر جزء را در ارتباط با بخش های دیگر سنجید.
موتور توبولار برای فضای جمع وجور و وزن کنترل شده
موتور توبولار داخل شفت قرار می گیرد و به همین دلیل ظاهر مجموعه جمع وجورتری ایجاد می کند. این نوع موتور برای پرده هایی قابل استفاده است که وزن و چرخه کاری آن ها با ظرفیت موتور هماهنگ باشد. قطر داخلی شفت باید با تجهیزات اتصال موتور سازگار باشد و تثبیت آن بدون لقی انجام شود. اگر اتصال داخل محور شل باشد, هنگام شروع و توقف می تواند لرزش یا صدای ضربه ایجاد کند. انتخاب ظرفیت نیز باید پس از محاسبه وزن تیغه, تیغه انتهایی و سایر اجزای متحرک انجام شود.
دسترسی برای سرویس موتور توبولار باید از مرحله طراحی در نظر گرفته شود, زیرا موتور داخل محور قرار دارد. همچنین حد بالا و پایین باید پس از نصب کامل پرده تنظیم شوند تا سیستم در نقطه صحیح متوقف شود. توقف پایین بیش از اندازه می تواند به تیغه انتهایی فشار وارد کند و توقف بالای نادرست باعث جمع شدن بیش از حد پرده شود. چند چرخه آزمایشی کمک می کند موقعیت توقف و رفتار موتور در شرایط واقعی بررسی شود. این کنترل اجرایی برای حفظ دوام موتور و جلوگیری از فشار غیرضروری اهمیت دارد.

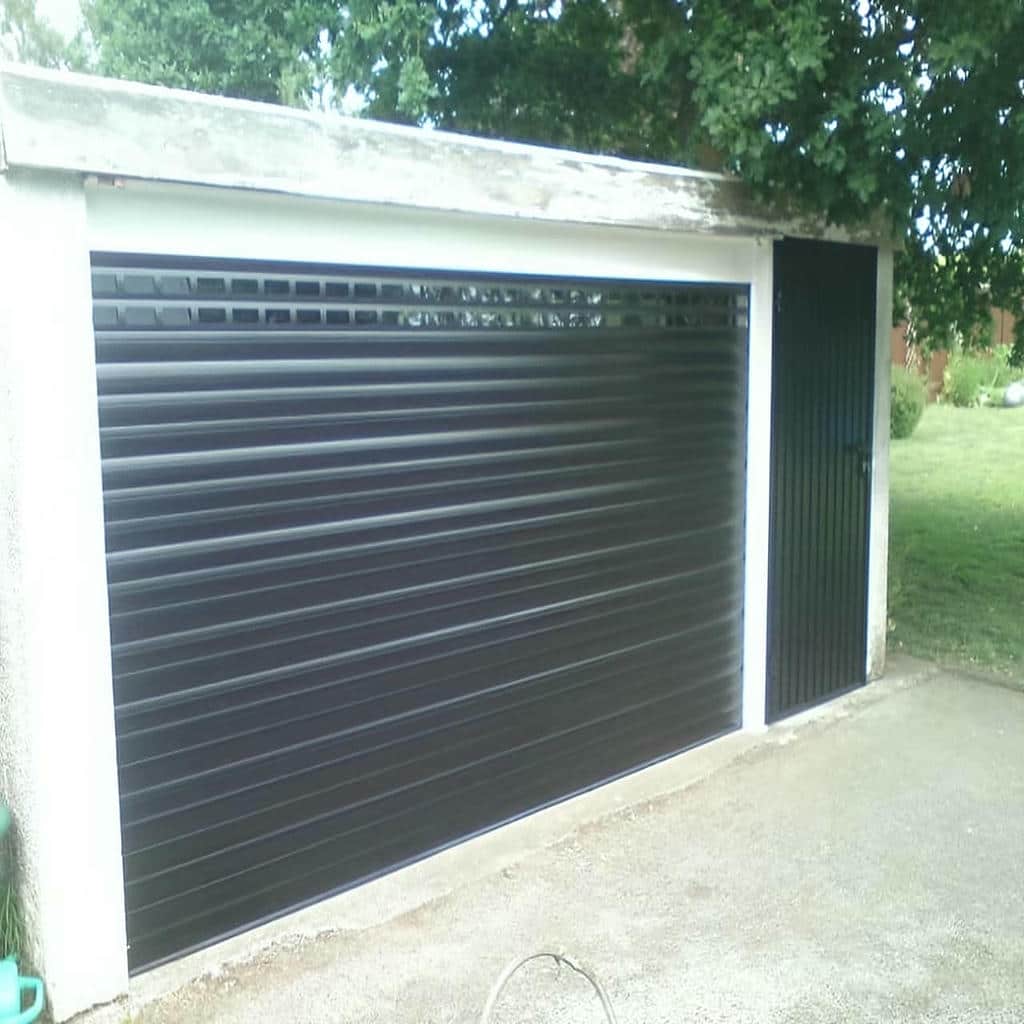

موتور ساید برای تردد بیشتر و دسترسی سرویس متفاوت
موتور ساید در کنار محور قرار می گیرد و برای برخی پرده های سنگین تر یا ورودی هایی با الگوی استفاده متفاوت قابل بررسی است. محل نصب جانبی دسترسی به موتور و بخش انتقال نیرو را آسان تر می کند, اما فضای کافی در کنار شفت لازم است. ظرفیت موتور باید متناسب با وزن پرده, تعداد چرخه ها و قطر محور انتخاب شود. استفاده از موتور بزرگ تر بدون نیاز فنی نه تنها مزیت قطعی ایجاد نمی کند, بلکه ممکن است هزینه و پیچیدگی مجموعه را افزایش دهد. معیار اصلی, تناسب موتور با شرایط واقعی بهره برداری است.
در این سیستم, وضعیت زنجیر, گیربکس و اتصالات انتقال نیرو نیز در نگهداری اهمیت دارند. لقی یا تنظیم نامناسب می تواند صدای حرکت را بیشتر کند و توقف ها را خشن تر سازد. براکت موتور و محور باید روی زیرسازی مقاوم تثبیت شوند تا واکنش گشتاور باعث جابه جایی مجموعه نشود. بعد از نصب, شروع حرکت, سرعت یکنواخت و توقف بررسی می شوند. اگر پرده با حرکت مایل بالا برود, ابتدا ریل و شفت کنترل خواهند شد و موتور برای جبران ایراد مکانیکی تحت فشار بیشتر قرار نمی گیرد.
فتوسل و مدار فرمان باید با مسیر خودرو هماهنگ باشند
فتوسل یکی از اجزای قابل استفاده برای تشخیص مانع در مسیر حرکت است و عملکرد آن به محل نصب و تنظیم صحیح وابسته خواهد بود. حسگر باید طوری قرار گیرد که مسیر عبور خودرو را پوشش دهد و در عین حال در معرض ضربه یا انسداد غیرضروری نباشد. مدار فرمان نیز باید سیگنال فتوسل را مطابق طراحی سیستم دریافت کند و واکنش مناسب نشان دهد. پس از نصب, عملکرد حسگر در چند وضعیت آزمایش می شود تا مشخص شود آلودگی, زاویه نامناسب یا مانع ثابت باعث اختلال در عملکرد نمی شود.
ریموت, گیرنده و مدار فرمان نیز باید با موتور سازگار باشند و دستورات باز و بسته شدن را بدون تأخیر غیرعادی منتقل کنند. مشکل در دریافت فرمان همیشه به موتور مربوط نیست و می تواند از ریموت, تغذیه, گیرنده یا مدار کنترل ناشی شود. عیب یابی اصولی از بررسی مرحله به مرحله مسیر فرمان آغاز می شود. تجهیزات ایمنی و کنترل زمانی ارزش واقعی دارند که در کنار مکانیک سالم نصب شوند, زیرا هیچ مدار فرمانی نمی تواند ریل گیرکرده یا شفت خارج از تراز را به صورت ایمن جبران کند.
- موتور توبولار با قطر شفت و وزن پرده هماهنگ شود.
- موتور ساید بر اساس چرخه کاری و فضای سرویس انتخاب شود.
- حدود توقف بعد از تکمیل نصب مکانیکی تنظیم شوند.
- فتوسل متناسب با مسیر واقعی عبور خودرو جانمایی شود.
- مدار فرمان و ریموت به صورت بخشی از سیستم کامل آزمایش شوند.
انتخاب طرح و نصب درب پارکینگ با کنترل وزن و مسیر حرکت
اجرای دقیق درب پارکینگ از اندازه گیری چندبعدی آغاز می شود و فقط ثبت عرض و ارتفاع دهانه کافی نیست. فضای لازم برای رول, محل قرارگیری موتور, وضعیت دیواره های جانبی, زیرسازی براکت و مسیر تجهیزات کنترلی نیز باید مشخص شوند. پس از انتخاب تیغه, وزن کامل پرده محاسبه می شود تا قطر شفت و ظرفیت موتور بر مبنای داده واقعی تعیین شوند. در مرحله نصب, دو ریل باید موازی و محور نیز تراز باشد. هر نوع مقاومت مکانیکی پیش از تنظیم مدار فرمان رفع می شود, زیرا افزایش قدرت موتور نمی تواند مسیر نادرست حرکت را اصلاح کند. در پایان چند چرخه کامل برای بررسی صدا, سرعت, توقف, عملکرد ریموت و تجهیزات ایمنی اجرا خواهد شد.
اندازه گیری دهانه باید فضای رول و زیرسازی را هم پوشش دهد
عرض دهانه بهتر است در چند ارتفاع کنترل شود تا اختلاف احتمالی دیواره ها مشخص گردد. ارتفاع نیز تعداد تیغه ها و حجم رول در حالت باز را تعیین می کند. فضای بالای ورودی باید برای شفت, پرده جمع شده و تجهیزات موتور کافی باشد. در دو سمت نیز محل نصب ریل و مقاومت زیرسازی بررسی می شود. اگر سطح نصب ناصاف یا ضعیف باشد, اصلاح آن پیش از نصب ریل اهمیت دارد, زیرا ریل روی پایه نامناسب در طول زمان می تواند از تراز خارج شود و حرکت پرده را تحت تأثیر قرار دهد.
محل عبور کابل, مدار فرمان و دسترسی به موتور برای تعمیرات آینده نیز در همین مرحله مشخص می شوند. در مدل ساید, فضای جانبی بیشتری برای مجموعه محرک لازم است, در حالی که موتور توبولار داخل محور قرار می گیرد. چنین تفاوتی ممکن است روی انتخاب طرح اثر بگذارد. اندازه گیری حرفه ای در واقع بررسی تمام محدودیت های اجرایی است. هرچه اطلاعات قبل از تولید دقیق تر باشند, احتمال اصلاح تیغه, شفت یا محل تجهیزات پس از ساخت کمتر می شود و اجرای نهایی با خطای پایین تری انجام خواهد شد.

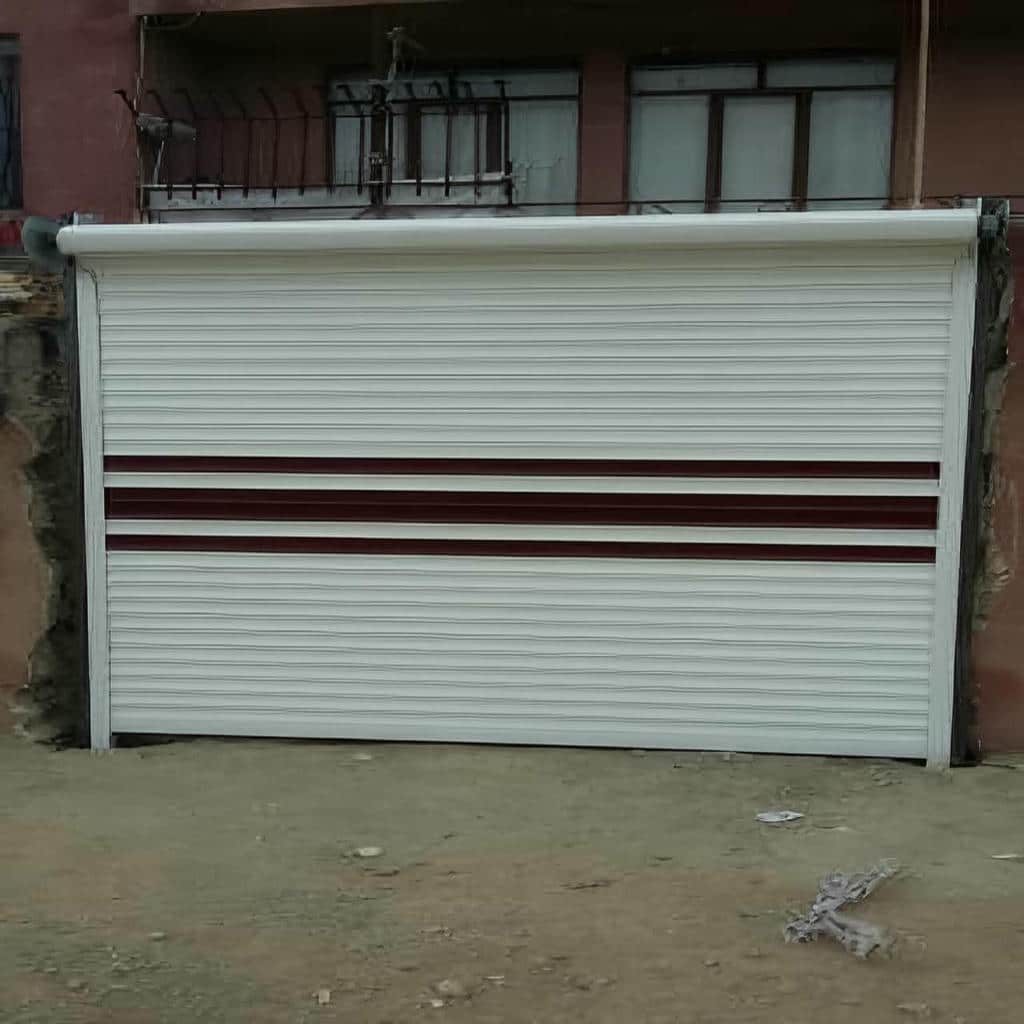

دهانه عریض به شفت مقاوم و تیغه پایدار نیاز دارد
افزایش عرض دهانه طول آزاد تیغه را بیشتر می کند و احتمال خمش در مرکز افزایش می یابد. برای چنین ورودی ای ممکن است تیغه با صلبیت بیشتر, شفت مقاوم تر و ریل عمیق تر نیاز باشد. افزایش ضخامت تیغه می تواند مقاومت را بالا ببرد, اما وزن پرده نیز بیشتر می شود و موتور باید دوباره محاسبه شود. تقویت یک جزء بدون هماهنگی بخش های دیگر راه حل کاملی نیست. طراحی دهانه عریض باید از تیغه تا براکت و زیرسازی به عنوان یک سیستم واحد انجام شود.
پس از نصب, شکل پرده در حالت بسته از نظر موج یا افتادگی بررسی می شود و در حالت باز نیز رول باید در دو سمت متقارن تشکیل شود. اگر یک سمت زودتر جمع شود, احتمال ناترازی شفت یا اختلاف مسیر ریل وجود دارد. چنین مشکلی نباید با تغییر تنظیم موتور پنهان شود. ابتدا عامل مکانیکی اصلاح و سپس حدود حرکت تنظیم خواهد شد. این روش از افزایش سایش لبه تیغه و فشار مداوم بر یاتاقان و موتور جلوگیری می کند.

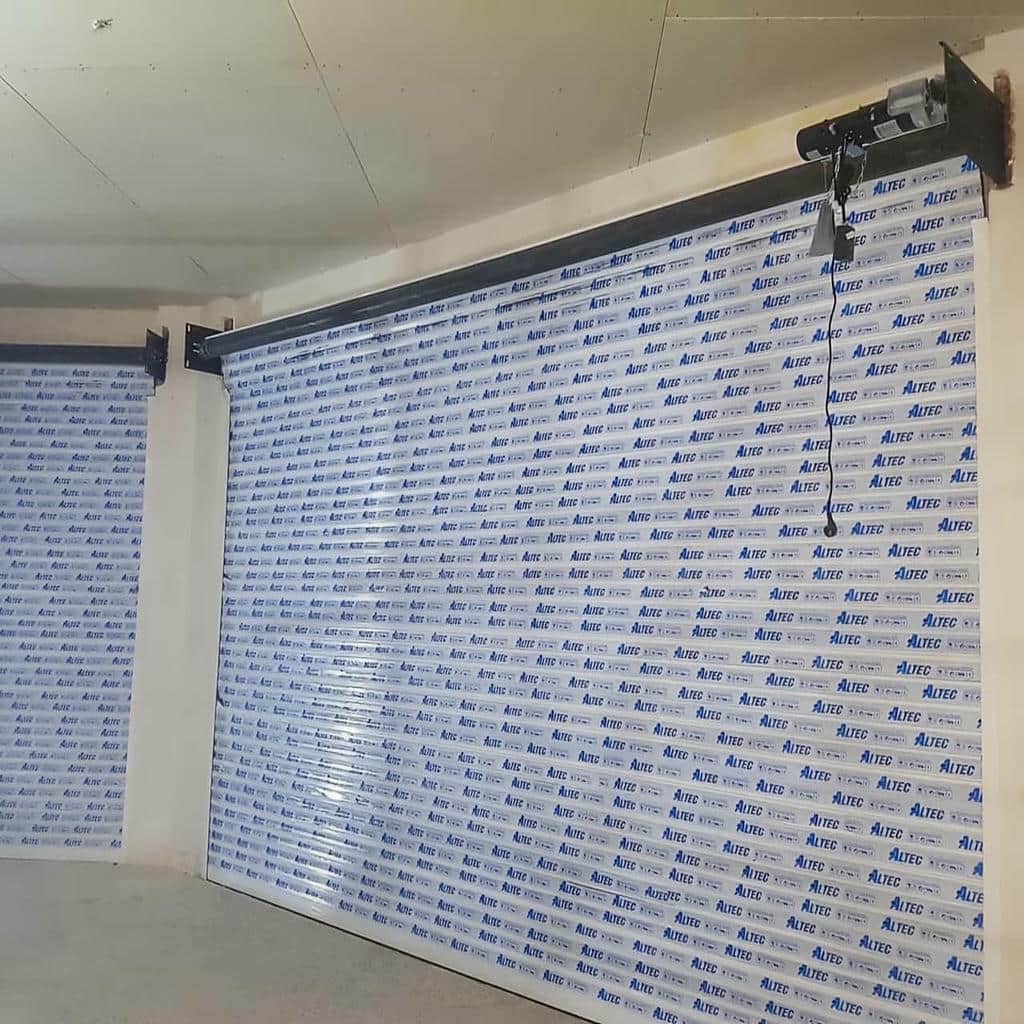

تردد بالا به چرخه کاری موتور و نگهداری منظم نیاز دارد
ورودی پرتردد تعداد بیشتری چرخه باز و بسته شدن را در طول دوره بهره برداری تجربه می کند و بنابراین موتور, قفل تیغه و ریل تحت کار بیشتری قرار می گیرند. انتخاب موتور باید علاوه بر وزن پرده, الگوی استفاده را نیز در نظر بگیرد. دسترسی مناسب به موتور و یاتاقان برای سرویس دوره ای اهمیت بیشتری پیدا می کند. تیغه نیز باید صلبیت کافی داشته باشد تا حرکت مکرر باعث افزایش سریع لقی یا صدای اتصال ها نشود. طراحی سیستم پرتردد باید بر دوام چرخه ای تمرکز داشته باشد.
بازدید منظم در چنین کاربری ای می تواند تغییرات کوچک را پیش از ایجاد خرابی گسترده مشخص کند. افزایش صدای سایشی, تغییر سرعت یا حرکت مایل باید بررسی شود. تمیز نگه داشتن ریل, کنترل لقی اتصالات و مشاهده شکل رول از اقدامات مفید هستند. اگر موتور به مرور گرم تر یا کندتر کار کند, ابتدا مقاومت مکانیکی مسیر نیز ارزیابی می شود. نگهداری پیشگیرانه باعث می شود اجزا در شرایط طراحی شده خود کار کنند و فشار ناشی از یک ایراد کوچک به سایر بخش ها منتقل نشود.
- اندازه گیری شامل عرض, ارتفاع, فضای رول و زیرسازی باشد.
- دهانه عریض از نظر خمش تیغه و شفت کنترل شود.
- وزن پرده پیش از انتخاب موتور نهایی محاسبه شود.
- تردد بالا در انتخاب چرخه کاری موتور لحاظ شود.
- ریل و محور پیش از تنظیم مدار فرمان تراز شوند.
- چند چرخه کامل پیش از تحویل برای کنترل عملکرد اجرا شود.
قیمت, سفارش, نگهداری و خدمات پارکینگ اتوماتیک در ایمن کمک
هزینه درب کرکره ای اتوماتیک پارکینگ از مجموعه مشخصات فنی شکل می گیرد و مساحت دهانه تنها یکی از عوامل مؤثر است. جنس و ضخامت تیغه, وزن پرده, نوع موتور, قطر شفت, ریل, ریموت, مدار فرمان, فتوسل, برق اضطراری و وضعیت زیرسازی می توانند ترکیب سفارش را تغییر دهند. مدل ساده کم تردد با یک ورودی پرتردد یا دهانه عریض تجهیزات یکسانی نیاز ندارد. سفارش حرفه ای باید با تعریف کاربری, اندازه گیری و انتخاب تیغه آغاز شود و پس از محاسبه وزن به موتور و سیستم کنترل برسد. نگهداری نیز بخشی از عملکرد بلندمدت است, زیرا تراز ریل, سلامت یاتاقان و تنظیم صحیح توقف ها روی دوام موتور و حرکت روزانه اثر دارند.

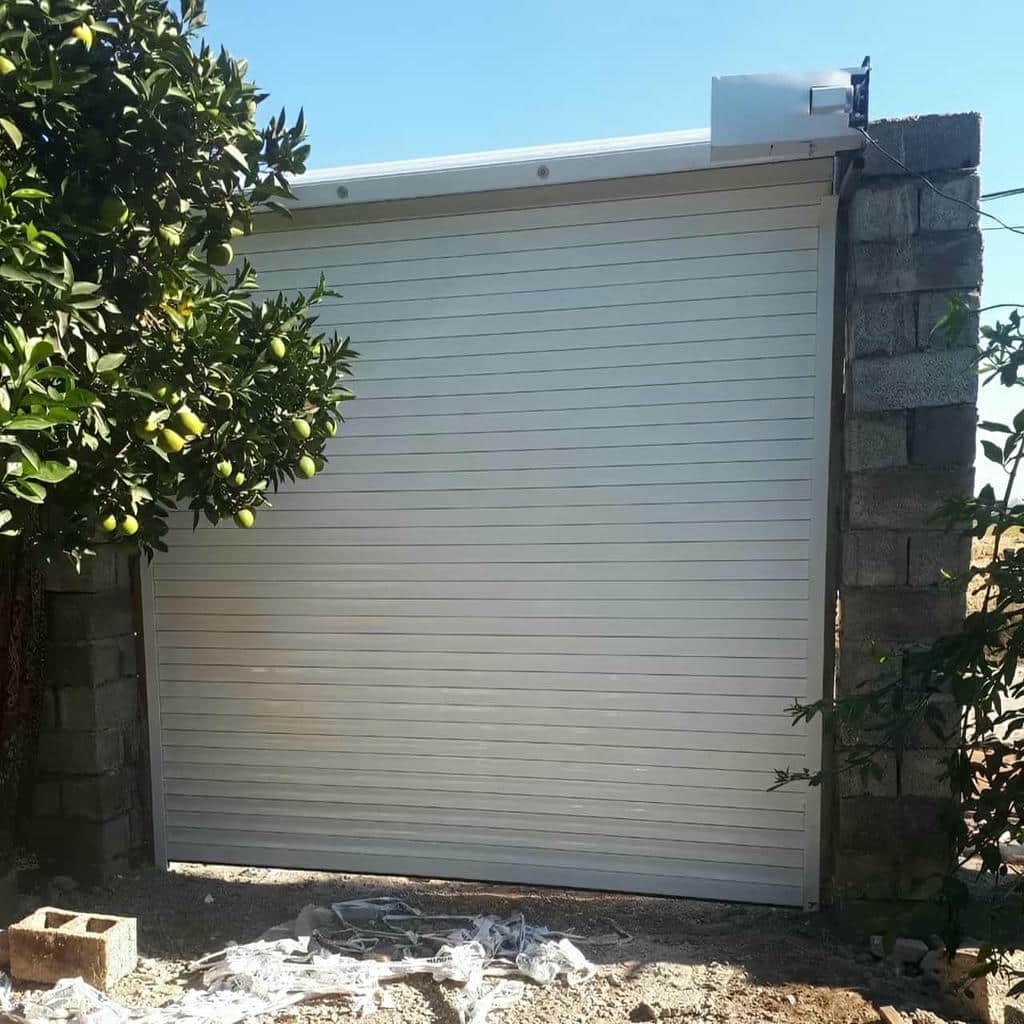

عوامل مؤثر بر قیمت درب کرکره ای پارکینگ اتوماتیک
ابعاد دهانه مقدار تیغه موردنیاز را مشخص می کند, اما جنس تیغه, ضخامت و وزن آن نیز بر هزینه و تجهیزات محرک اثر دارند. موتور توبولار یا ساید, قطر شفت, نوع ریل و براکت, مدار فرمان, ریموت و تجهیزات ایمنی همگی بخشی از سفارش هستند. مدل فوم دار, فولادی, طرح دار یا مناسب دهانه عریض نیز مشخصات متفاوتی دارد. به همین دلیل مقایسه فقط بر اساس مساحت یا نام موتور دقیق نیست و باید اجزای فنی دو پیشنهاد با یکدیگر تطبیق داده شوند.
شرایط اجرا نیز می تواند حجم کار را تغییر دهد. دهانه دارای زیرسازی آماده با ورودی ای که نیاز به اصلاح محل براکت یا تقویت نقاط نصب دارد یکسان نیست. محدودیت فضای موتور و مسیر سیم کشی نیز روی اجرای نهایی اثر می گذارد. ایمن کمک می تواند مشخصات تیغه, موتور, شفت, ریل و تجهیزات کنترلی را پیش از سفارش تفکیک کند تا علت تفاوت پیشنهادها مشخص باشد. چنین بررسی ای مانع آن می شود که حذف یک قطعه لازم به عنوان کاهش هزینه یا انتخاب اقتصادی تلقی شود.

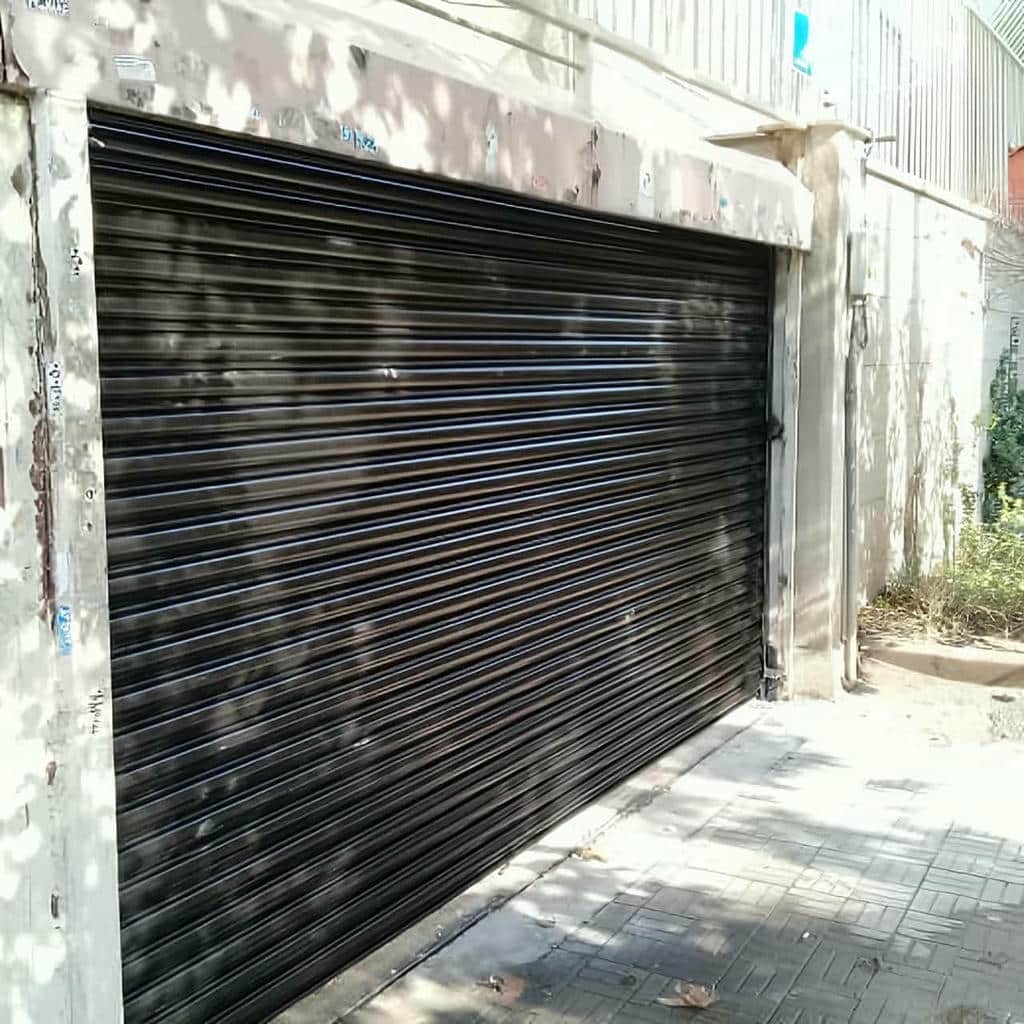

سفارش حرفه ای باید از نوع تردد و وزن پرده آغاز شود
پیش از سفارش باید مشخص شود چند خودرو از ورودی استفاده می کنند, باز و بسته شدن در طول فعالیت چه الگویی دارد و چه سطحی از صدا یا سرعت مورد انتظار است. سپس نوع تیغه و ابعاد نهایی می شوند و وزن پرده محاسبه خواهد شد. موتور و شفت بر اساس همین اطلاعات انتخاب می شوند. در مرحله بعد می توان ریموت, فتوسل, برق اضطراری و جزئیات ظاهری را مشخص کرد. این ترتیب از انتخاب تجهیزات بر اساس حدس یا ظاهر جلوگیری می کند و ساختار سفارش را فنی تر می سازد.
بهتر است نوع تیغه, موتور, شفت, ریل, مدار فرمان و تجهیزات جانبی در مشخصات سفارش ثبت شوند. این اطلاعات هنگام تحویل امکان تطبیق محصول با درخواست اولیه را فراهم می کنند و در سرویس آینده نیز ارزش دارند. اگر طرح خاص رنگی یا فوم دار انتخاب شده باشد, مشخصات سطح و پروفیل نیز درج می شوند. مستندسازی سفارش احتمال استفاده از قطعه ناسازگار در تعمیرات بعدی را کاهش می دهد و پیگیری فنی مجموعه را ساده تر می کند.
نگهداری دوره ای باید از ریل و شکل رول آغاز شود
ریل باید تمیز, تراز و بدون جسم خارجی باشد تا لبه تیغه بدون فشار اضافی حرکت کند. افزایش صدای یک سمت معمولاً نشانه ای است که باید مسیر همان بخش بررسی شود. شکل رول روی شفت نیز اطلاعات مهمی درباره تراز محور ارائه می دهد. اگر رول در یک سمت متراکم تر شود, ممکن است ریل یا محور از تراز خارج شده باشد. ادامه استفاده بدون بررسی می تواند سایش تیغه و بار موتور را افزایش دهد و ایراد کوچک را به مشکل گسترده تر تبدیل کند.
یاتاقان, براکت, ریموت, فتوسل و مدار فرمان نیز در بازدید فنی بررسی می شوند. در خدمات ایمن کمک, عیب یابی می تواند ابتدا مسیر مکانیکی را کنترل کند و سپس به موتور و بخش الکتریکی برسد. این ترتیب مهم است, زیرا کندشدن درب همیشه به معنای خرابی موتور نیست و ممکن است از اصطکاک ریل ناشی شود. پس از هر تعمیر نیز چند چرخه کامل برای بررسی شروع حرکت, توقف, صدای سیستم و عملکرد تجهیزات ایمنی اجرا می شود تا نتیجه تعمیر در شرایط واقعی تأیید شود.
- هزینه سفارش بر اساس تیغه, موتور, شفت و تجهیزات کنترل بررسی شود.
- چرخه تردد قبل از انتخاب موتور مشخص شود.
- جزئیات فنی سفارش پیش از تولید ثبت شوند.
- ریل و شکل رول در نگهداری دوره ای کنترل شوند.
- تغییر صدا یا سرعت پیش از ادامه استفاده عیب یابی شود.
- پس از تعمیر, موتور و تجهیزات ایمنی دوباره آزمایش شوند.
طرح مناسب به عرض دهانه, تعداد تردد, وزن پرده و فضای نصب وابسته است. تیغه آلومینیومی برای کنترل وزن, فوم دار برای کاهش بخشی از ارتعاش و مدل تقویت شده برای بعضی دهانه های عریض قابل بررسی هستند. انتخاب موتور نیز باید پس از مشخص شدن وزن انجام شود. برای تصمیم دقیق تر, تیغه, شفت, ریل و چرخه کاری موتور باید به صورت یک مجموعه بررسی شوند و نه به شکل قطعات مستقل.
قیمت به ابعاد, جنس و ضخامت تیغه, نوع موتور, شفت, ریل, مدار فرمان, ریموت, فتوسل, برق اضطراری و شرایط نصب وابسته است. مدل پرتردد یا دهانه عریض ممکن است تجهیزات متفاوتی نیاز داشته باشد. برای مقایسه حرفه ای بهتر است مشخصات فنی پیشنهادها یکسان باشند. استعلام دقیق پس از اندازه گیری و تعیین نوع کاربری انجام می شود تا موتور و اجزای مکانیکی بر اساس وزن واقعی پرده انتخاب شوند.
انتخاب میان این دو به وزن پرده, تعداد چرخه های کاری, فضای نصب و شرایط سرویس بستگی دارد. موتور توبولار داخل شفت نصب می شود و مجموعه جمع وجورتری دارد. موتور ساید در کنار محور قرار می گیرد و برای بعضی پرده های سنگین تر یا ترددهای متفاوت قابل بررسی است. هیچ نوع موتور برای همه ورودی ها برتر نیست؛ ظرفیت واقعی, چرخه کاری و سازگاری با شفت معیارهای اصلی انتخاب هستند.
ریل ناموازی باعث می شود تیغه در بخشی از مسیر به یک سمت فشار وارد کند و اصطکاک افزایش یابد. نتیجه می تواند صدای سایشی, کندشدن حرکت یا فشار بیشتر بر موتور باشد. ریل بسیار تنگ نیز مناسب نیست و ریل بیش از حد باز می تواند لرزش را افزایش دهد. فاصله و عمق ریل باید با ضخامت تیغه هماهنگ باشند و تراز آن پیش از تنظیم نهایی موتور تأیید شود.
نوع موتور, مدار فرمان, روش عملکرد در شرایط قطع برق و سازگاری تجهیزات پشتیبان باید پیش از سفارش مشخص شوند. ظرفیت و نحوه اتصال سیستم پشتیبان باید با ساختار واقعی درب هماهنگ باشد. دسترسی برای سرویس نیز اهمیت دارد. علاوه بر این موارد, وزن پرده, ریل و شفت همچنان باید استاندارد اجرایی خود را داشته باشند, زیرا برق اضطراری فقط بخش تأمین انرژی را پشتیبانی می کند و جایگزین طراحی صحیح مکانیکی نیست.
افزایش صدا, حرکت مایل, کندشدن, توقف نامنظم, سایش یک طرفه یا تشکیل رول نامتقارن از نشانه هایی هستند که باید بررسی شوند. علت می تواند در تیغه, ریل, شفت, یاتاقان, موتور یا مدار فرمان باشد. بهتر است استفاده مداوم در وضعیت غیرعادی ادامه پیدا نکند. عیب یابی از مسیر مکانیکی آغاز می شود و پس از اطمینان از حرکت آزاد پرده, موتور, ریموت و تجهیزات کنترلی بررسی خواهند شد.
جمع بندی
درب کرکره ای پارکینگ اتوماتیک باید بر اساس ارتباط میان وزن پرده, تیغه, شفت, ریل, موتور و مدار فرمان طراحی شود, زیرا دوام و حرکت روان از هماهنگی این اجزا به دست می آیند. تیغه آلومینیومی, فوم دار, فولادی, مدل کم صدا, موتور توبولار, موتور ساید, طرح دارای برق اضطراری و نمونه مناسب تردد بالا هرکدام شرایط اجرایی متفاوتی دارند. عرض دهانه و تعداد چرخه های کاری باید پیش از انتخاب تجهیزات مشخص شوند و تراز ریل و محور نیز قبل از تنظیم موتور تأیید گردد. فتوسل, ریموت و تجهیزات کنترلی زمانی عملکرد قابل اتکاتری دارند که بخش مکانیکی بدون گیر و فشار اضافی حرکت کند. هزینه سفارش نیز به متریال, ابعاد, نوع موتور, تجهیزات ایمنی و شرایط نصب وابسته است. برای بررسی 14 طرح, انتخاب ترکیب مناسب, مشاوره فنی و دریافت استعلام قیمت روز می توان از ایمن کمک استفاده کرد تا سفارش با اطمنان بیشتر و بر پایه کنترل کیفیت اجرایی نهایی شود.
