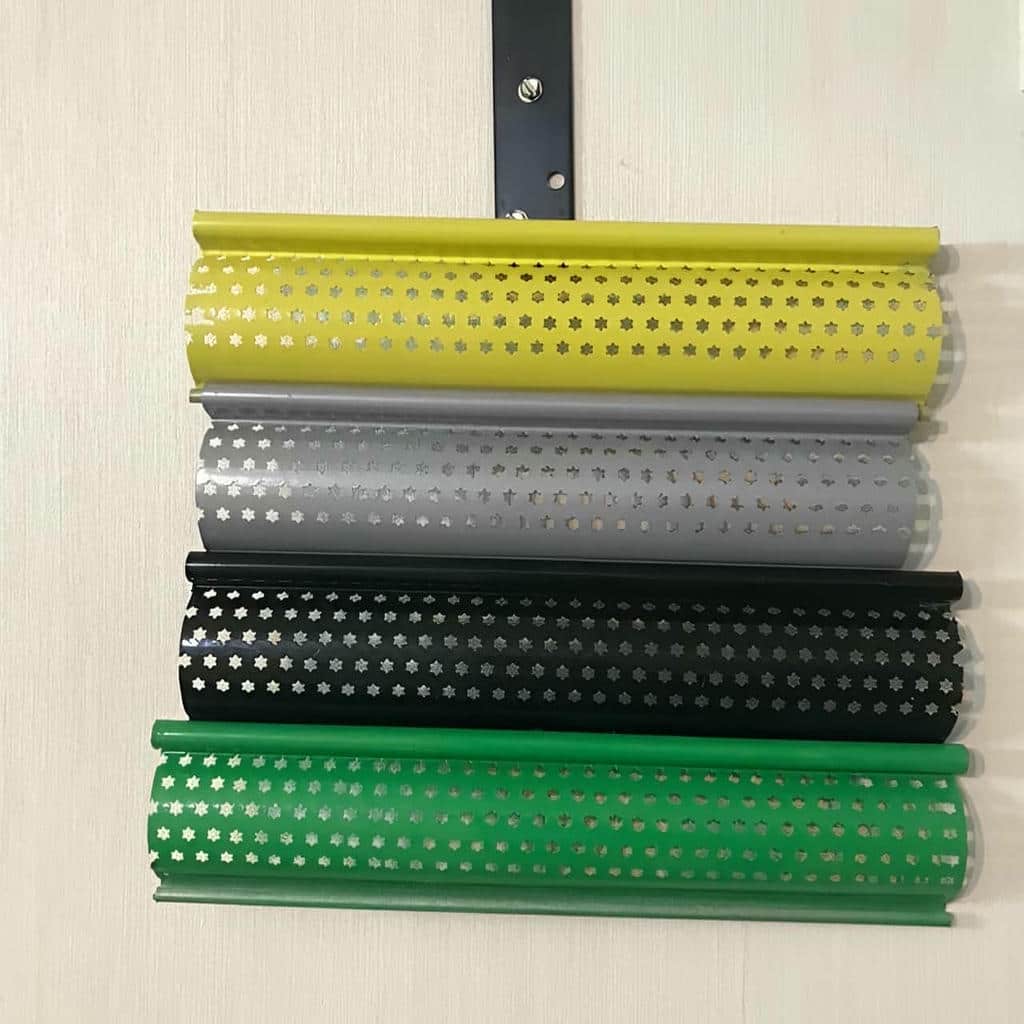

13 طرح کرکره برقی تیغه پانچ
13 طرح کرکره برقی تیغه پانچ با تفاوت در الگوی سوراخ کاری, جنس تیغه و آرایش ردیف های باز طراحی می شوند و همین جزئیات فنی مستقیماً بر عبور نور, تهویه, وزن پرده و مقاومت مکانیکی اثر می گذارند. کرکره برقی تیغه پانچ باید طوری انتخاب شود که سطح باز تیغه با عرض دهانه, ضخامت پروفیل, نوع ریل و ظرفیت موتور هماهگی داشته باشد, زیرا افزایش بی حساب تعداد پانچ ها می تواند رفتار خمشی تیغه را تغییر دهد. طرح پانچ ریز, پانچ درشت, ردیفی, پراکنده, خطی, میانی, تمام سطح, ترکیبی با تیغه بسته, آلومینیومی, فولادی, رنگی, تقویت شده و مدل مناسب دهانه عریض از نظر میزان دید, جرم, صلبیت و نحوه نگهداری یکسان نیستند. کیفیت برش لبه ها, یکنواختی سوراخ ها, پوشش سطح, شفت, موتور, ریل و تیغه انتهایی باید به صورت یک سیستم مشترک بررسی شوند. انتخاب اشتباه ممکن است باعث افزایش صدا, لرزش, سایش ریل یا افت پایداری پرده شود. هزینه نهایی نیز به متریال, ابعاد, الگوی پانچ, تجهیزات محرک و شرایط نصب وابسته است. بررسی فنی ایمن کمک کمک می کند مدل موردنظر بر اساس میزان دید, تهویه, دوام و شرایط واقعی استفاده انتخاب شود, نه صرفاً بر اساس ظاهر تیغه.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| الگوی پانچ | آرایش سوراخ ها میزان عبور نور, دید و سطح مؤثر تیغه را تغییر می دهد و بر رفتار مکانیکی پروفیل نیز اثر می گذارد. | الگو باید بر اساس میزان دید و مقاومت موردنیاز انتخاب شود و صرفاً جنبه تزئینی نداشته باشد. |
| اندازه سوراخ | ابعاد پانچ مقدار سطح باز تیغه را تعیین می کند و با افزایش سطح باز, صلبیت مقطع می تواند تغییر کند. | اندازه سوراخ با ضخامت تیغه, عرض دهانه و کاربری هماهنگ شود. |
| جنس تیغه | تیغه آلومینیومی یا فولادی از نظر وزن, سختی, نوع پوشش و نیاز موتور رفتار متفاوتی دارد. | متریال بر اساس وزن مجاز پرده, محیط استفاده و سطح مقاومت انتخاب شود. |
| پوشش سطح | رنگ پودری یا پوشش محافظ از سطح تیغه و لبه های پانچ در برابر سایش و عوامل محیطی محافظت می کند. | کیفیت پوشش در اطراف سوراخ ها و نقاط تماس با ریل بررسی شود. |
| ریل جانبی | ریل تراز باعث می شود لبه های تیغه پانچ بدون گیر و فشار غیرعادی در مسیر حرکت کنند. | عمق و عرض داخلی ریل با ضخامت و ساختار واقعی پرده هماهنگ باشد. |
| شفت | شفت وزن کامل پرده را تحمل می کند و صلبیت آن بر شکل رول و حرکت متقارن کرکره اثر دارد. | برای دهانه عریض, خمش محور و ظرفیت براکت ها پیش از تولید بررسی شود. |
| موتور | موتور باید وزن تیغه, تعداد چرخه کاری و مقاومت مکانیکی مسیر را بدون فشار اضافی مدیریت کند. | موتور بعد از تعیین الگوی پانچ, جنس تیغه و وزن نهایی انتخاب شود. |
| نصب و ایمنی | تراز شفت و ریل همراه با تنظیم صحیح حدود حرکت, از برخورد, سایش و حرکت نامتقارن جلوگیری می کند. | تنظیم موتور نباید برای جبران ایراد مکانیکی استفاده شود. |
| نگهداری و هزینه | هزینه و دوام کرکره به جنس تیغه, نوع پانچ, پوشش, موتور, شفت, ریل و شرایط اجرا وابسته هستند. | پیشنهادها بر اساس مشخصات فنی یکسان مقایسه شوند. |
کاربرد و تفاوت فنی 13 طرح کرکره برقی تیغه پانچ
تیغه پانچ برای ورودی هایی مناسب است که بسته شدن کامل کرکره نباید عبور نور, گردش هوا یا دید محدود را به طور کامل حذف کند. تفاوت طرح ها فقط در فرم سوراخ کاری نیست و تراکم پانچ, محل قرارگیری ردیف ها, جنس تیغه و ضخامت پروفیل نیز رفتار نهایی را تغییر می دهند. مدل پانچ ریز, درشت, ردیفی, میانی, تمام سطح, ترکیبی و تقویت شده هرکدام مقدار متفاوتی از سطح باز ایجاد می کنند. هرچه سطح باز بیشتر شود, وزن تیغه ممکن است کاهش پیدا کند, اما صلبیت مقطع نیز باید دوباره بررسی شود. به همین دلیل انتخاب طرح باید بر اساس رابطه میان تهویه, میزان دید, مقاومت, عرض دهانه و چرخه کاری انجام شود تا ظاهر و عملکرد مکانیکی در یک جهت قرار بگیرند.
پانچ ریز برای عبور نور با دید محدود
پانچ ریز سطحی با تعداد بیشتری بازشو کوچک ایجاد می کند و می تواند نور و هوا را عبور دهد, در حالی که دید مستقیم به فضای پشت پرده محدودتر باقی می ماند. یکنواختی سوراخ ها در این مدل اهمیت زیادی دارد, زیرا اختلاف فاصله یا قطر پانچ روی سطح وسیع سریع دیده می شود. لبه سوراخ ها باید صاف باشند تا پوشش سطح آسیب نبیند و نقاط تیز ایجاد نشوند. همچنین فاصله میان پانچ ها باید طوری باشد که تیغه در محل های ضعیف دچار تغییر شکل نشود.
در مدل پانچ ریز, تعداد سوراخ ها بالا است و فرآیند تولید باید کنترل شده باشد تا فرم کلی تیغه تغییر نکند. پس از پانچ, صاف بودن پروفیل و کیفیت قفل میان ردیف ها باید بررسی شود. اگر تیغه به دلیل عملیات سوراخ کاری موج دار شود, حرکت داخل ریل تحت تأثیر قرار می گیرد. این مدل برای پروژه ای مناسب است که عبور هوا و نور اهمیت دارد, اما بازشدگی زیاد یا دید کامل مطلوب نیست. ضخامت و جنس تیغه نیز باید با عرض دهانه هماهنگ باشند.

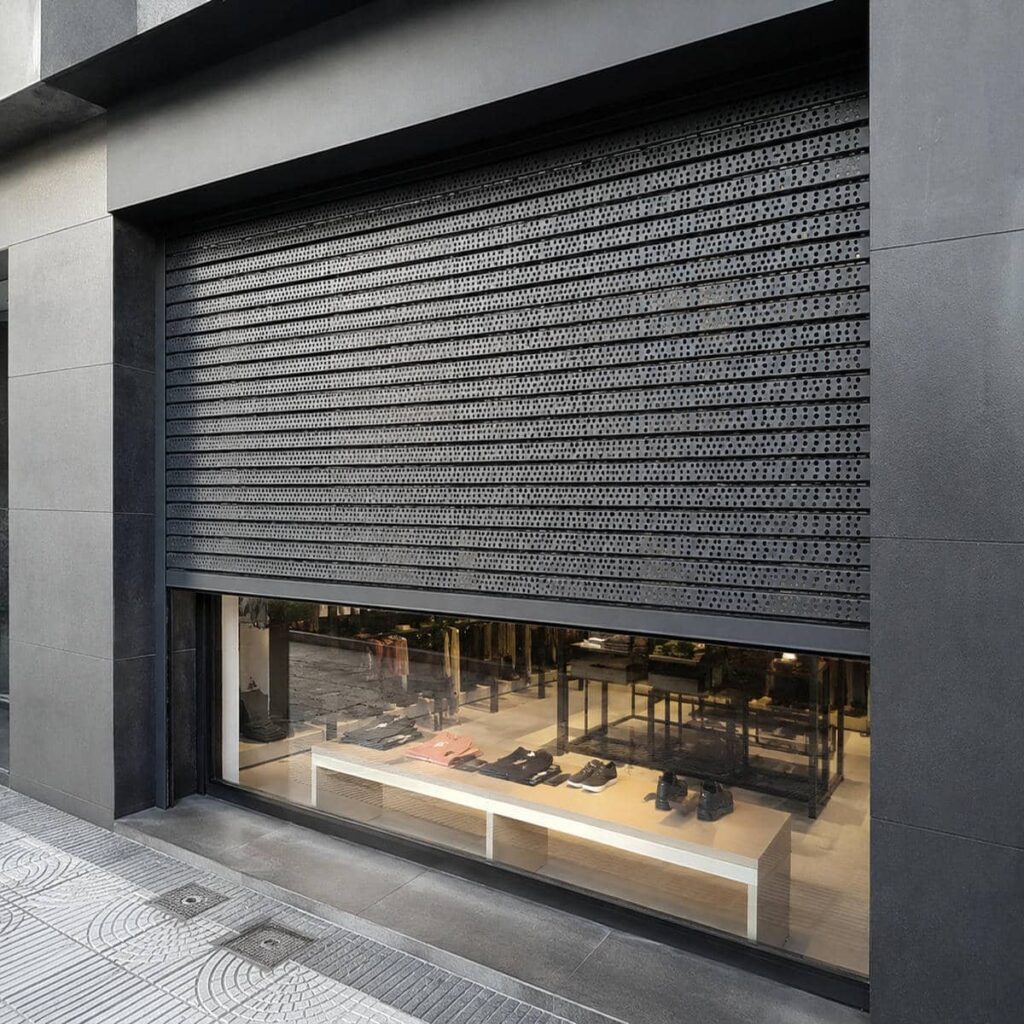

پانچ درشت برای افزایش سطح باز تیغه
پانچ درشت سطح باز بیشتری ایجاد می کند و در نتیجه دید و گردش هوا افزایش پیدا می کنند. این ویژگی برای بعضی ورودی های تجاری یا فضاهایی که نمایش فضای پشت کرکره اهمیت دارد کاربردی است. با افزایش اندازه سوراخ, بخش بیشتری از مقطع حذف می شود و به همین دلیل مقاومت باقی مانده تیغه باید بررسی شود. ضخامت پروفیل, فاصله میان سوراخ ها و جنس متریال تعیین می کنند که تیغه پس از پانچ چه میزان صلبیت داشته باشد.
این طرح بهتر است همراه با بررسی دهانه و نوع ریل انتخاب شود. در دهانه عریض, کاهش بیش از حد سطح مؤثر تیغه می تواند نیاز به پروفیل مقاوم تر ایجاد کند. موتور نیز بعد از تعیین وزن نهایی انتخاب می شود, زیرا تغییر الگوی پانچ وزن پرده را تغییر می دهد. اگر طرح درشت فقط در بخش میانی اجرا شود, می توان میزان دید را افزایش داد و در عین حال بخش های بالا و پایین را بسته نگه داشت. این روش تعادل بهتری میان ظاهر و مقاومت ایجاد می کند.
پانچ میانی برای کنترل دید در ارتفاع مشخص
در طرح پانچ میانی, تنها بخشی از ارتفاع پرده دارای سوراخ کاری است و ردیف های بالا و پایین به صورت بسته باقی می مانند. این ساختار اجازه می دهد محل دید یا عبور نور دقیق تر کنترل شود. ارتفاع بخش پانچ شده باید قبل از تولید بر اساس خط دید و کاربری تعیین گردد. اگر تعداد ردیف های باز بدون برنامه انتخاب شود, ممکن است نتیجه ظاهری با نیاز واقعی هماهنگ نباشد و بخش مفید دید در ارتفاع نامناسب قرار گیرد.
از نظر مکانیکی نیز انتقال بین تیغه بسته و پانچ شده باید یکنواخت باشد. اگر هر دو بخش از یک پروفیل ساخته شده باشند, جمع شدن روی شفت ساده تر خواهد بود. در صورت استفاده از ساختار یا ضخامت متفاوت, رفتار پرده روی محور باید بررسی شود. این مدل برای پروژه هایی مناسب است که می خواهند دید کنترل شده داشته باشند ولی مقاومت بخش پایین یا بالای کرکره حفظ شود. انتخاب محل پانچ باید هم با طراحی نما و هم با عملکرد پرده هماهنگ باشد.
- پانچ ریز برای عبور نور با دید محدود مناسب تر است.
- پانچ درشت سطح باز بیشتری ایجاد می کند و به بررسی صلبیت نیاز دارد.
- مدل میانی امکان کنترل ارتفاع دید را فراهم می کند.
- فاصله و اندازه سوراخ ها باید با ضخامت تیغه هماهنگ باشند.
- الگوی نهایی پیش از انتخاب موتور و شفت مشخص شود.
ساختار تیغه و عواملی که دوام کرکره پانچ را تعیین می کنند
دوام کرکره پانچ فقط به جنس تیغه وابسته نیست و کیفیت سوراخ کاری, پوشش سطح, قفل بین ردیف ها, ریل, شفت و موتور همگی در عملکرد نهایی نقش دارند. عملیات پانچ بخشی از سطح پروفیل را حذف می کند و همین تغییر باید در کنار ضخامت و هندسه تیغه بررسی شود. اگر سوراخ ها بیش از حد به لبه یا محل قفل نزدیک باشند, تمرکز تنش می تواند افزایش پیدا کند. در مقابل, طراحی درست باعث می شود بازشوها بدون آسیب جدی به عملکرد مکانیکی ایجاد شوند. پوشش اطراف سوراخ ها نیز باید یکنواخت باشد تا نقاط برش در برابر سایش و عوامل محیطی محافظت شوند. کنترل کیفیت واقعی از خود تیغه آغاز می شود و تا حرکت کامل پرده داخل ریل ادامه پیدا می کند.
آلومینیوم و فولاد در تیغه پانچ رفتار متفاوتی دارند

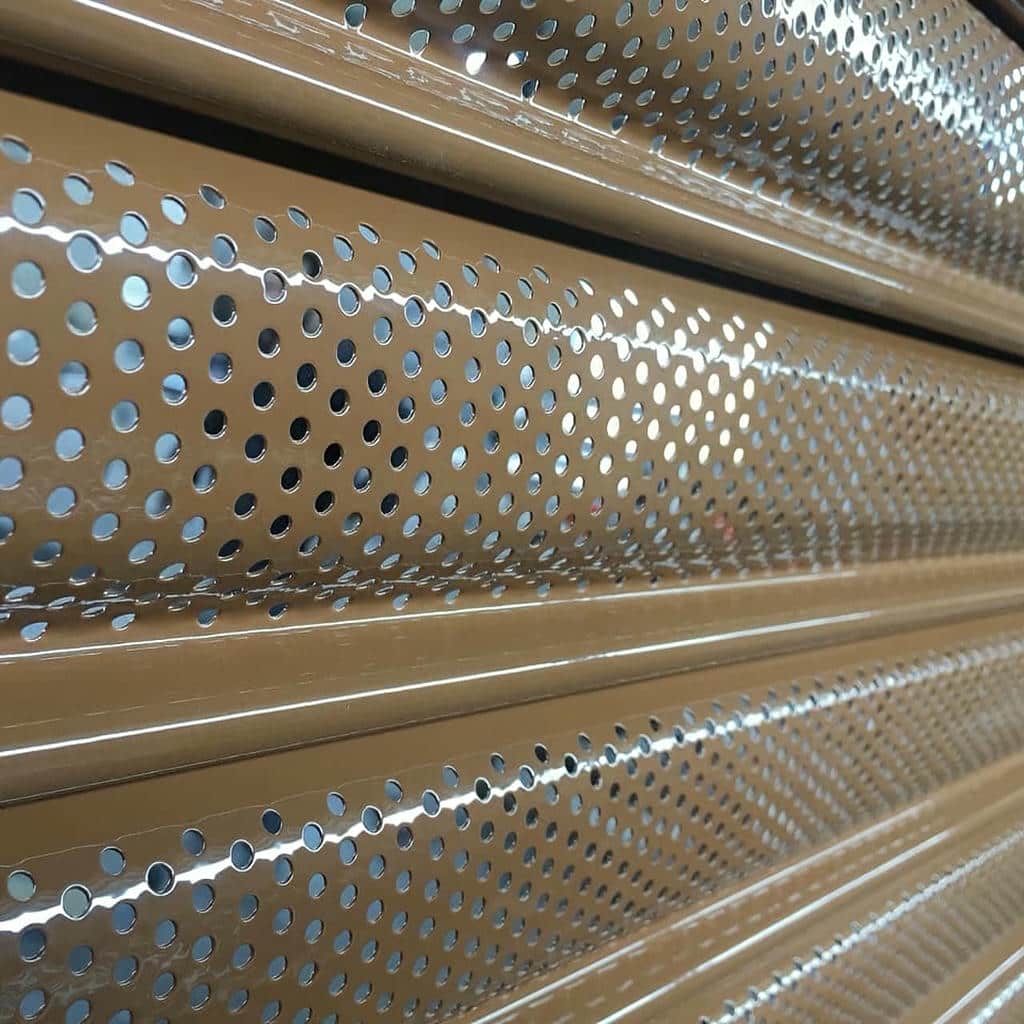

تیغه آلومینیومی وزن کمتری دارد و می تواند برای پروژه هایی مناسب باشد که کاهش جرم پرده اهمیت دارد. کیفیت آلیاژ و اکستروژن در این مدل بسیار مهم است, زیرا پانچ روی مقطعی انجام می شود که باید بعد از سوراخ کاری همچنان فرم خود را حفظ کند. تیغه فولادی معمولاً وزن بیشتری دارد و می تواند مقاومت متفاوتی ارائه دهد, اما بار بیشتری به موتور و شفت وارد می کند. انتخاب میان این دو متریال باید بر اساس عرض دهانه, میزان پانچ و سطح مقاومت مورد انتظار انجام شود.
هیچ یک از دو جنس را نمی توان صرفاً بر اساس نام متریال برتر دانست. یک تیغه آلومینیومی با ضخامت و آلیاژ مناسب ممکن است برای یک دهانه عملکرد مطلوبی داشته باشد, در حالی که پروژه دیگر به فولاد نیاز داشته باشد. پوشش سطح نیز متفاوت است و باید با شرایط استفاده هماهنگ شود. بعد از سوراخ کاری, لبه ها و فرم کلی تیغه بررسی می شوند تا تاب یا اعوجاج ایجاد نشده باشد. این کنترل از بروز مشکل در ریل و اتصال ردیف ها جلوگیری می کند.
کیفیت لبه های پانچ روی دوام پوشش اثر می گذارد
هر سوراخ پانچ دارای لبه ای است که باید صاف و بدون پلیسه باقی بماند. لبه تیز یا زبر می تواند هنگام جابه جایی یا تماس با قطعات دیگر مشکل ایجاد کند و پوشش سطح نیز در همان ناحیه آسیب پذیرتر خواهد بود. در تیغه رنگی, یکنواختی پوشش اطراف سوراخ ها اهمیت بیشتری دارد. اگر بخش هایی بدون محافظت باقی بمانند, ظاهر تیغه در طول زمان تغییر می کند و در فولاد احتمال خوردگی موضعی نیز باید در نظر گرفته شود.
کنترل لبه ها باید پیش از مونتاژ انجام شود, زیرا پس از تشکیل پرده دسترسی به همه نقاط دشوارتر می شود. در مدل های دارای تعداد زیاد سوراخ, کیفیت فرآیند پانچ اهمیت بیشتری پیدا می کند. اگر ابزار برش فرسوده باشد, شکل سوراخ ها ممکن است یکنواخت نباشد. چنین اختلافی علاوه بر ظاهر می تواند در بعضی نقاط تمرکز تنش ایجاد کند. کنترل ابزار تولید و بررسی نمونه تیغه از اقدامات مهم برای حفظ کیفیت است.
ریل و شفت باید با ساختار واقعی پرده هماهنگ باشند
ریل وظیفه هدایت لبه تیغه را دارد و باید با ضخامت کامل پرده هماهنگ باشد. اگر ریل بسیار تنگ باشد, اصطکاک افزایش پیدا می کند و اگر بیش از حد باز باشد, حرکت جانبی و لرزش بیشتر می شود. تیغه پانچ به دلیل وجود سطح باز ممکن است صدای متفاوتی در جریان هوا یا حرکت ایجاد کند و هر لرزش اضافی می تواند این صدا را تشدید کند. بنابراین تراز و عمق ریل بخش مهم کیفیت نصب هستند.
شفت نیز باید وزن نهایی پرده را بدون خمش نامناسب تحمل کند. اگر محور خم شود, رول تیغه در دو سمت یکسان تشکیل نمی شود و فشار به ریل ها متفاوت خواهد شد. وزن پرده پس از تعیین جنس, ضخامت و مقدار پانچ محاسبه می شود و سپس شفت و موتور انتخاب خواهند شد. این ترتیب باعث می شود سیستم محرک بر اساس ساختار واقعی طراحی شود و تغییرات ظاهری تیغه باعث خطای محاسباتی نشوند.
- جنس تیغه بر وزن, مقاومت و ظرفیت موتور اثر مستقیم دارد.
- لبه های پانچ باید بدون پلیسه و دارای پوشش یکنواخت باشند.
- کیفیت ابزار سوراخ کاری بر فرم نهایی تیغه اثر می گذارد.
- ریل باید با ضخامت و حرکت واقعی پرده هماهنگ باشد.
- شفت پس از محاسبه وزن نهایی انتخاب شود.
انتخاب طرح و نصب کرکره تیغه پانچ با کنترل اجرایی
انتخاب طرح پانچ باید پیش از تولید با اندازه دهانه, محل نصب, میزان دید و نوع استفاده تطبیق داده شود. عرض و ارتفاع در چند نقطه اندازه گیری می شوند و فضای شفت, محل موتور و زیرسازی ریل نیز باید مشخص باشند. سپس جنس تیغه, ضخامت, اندازه سوراخ و محل ردیف های پانچ تعیین می شوند. پس از مشخص شدن وزن کامل, موتور و شفت انتخاب خواهند شد. در مرحله نصب, تراز محور و ریل ها اهمیت زیادی دارد, زیرا حرکت نابرابر می تواند باعث سایش یا گیرکردن تیغه شود. تنظیم حدود حرکت موتور پس از اطمینان از آزادبودن مسیر انجام می شود. چند چرخه کامل نیز برای کنترل صدا, توقف و شکل رول لازم است تا عملکرد واقعی سیستم پیش از تحویل بررسی شود.
دهانه عریض به الگوی پانچ محافظه کارانه تری نیاز دارد
در دهانه عریض, طول آزاد تیغه بیشتر است و تغییر در سطح مؤثر پروفیل می تواند تأثیر بیشتری بر خمش داشته باشد. به همین دلیل انتخاب پانچ بسیار باز باید همراه با بررسی ضخامت و فرم تیغه انجام شود. ممکن است لازم باشد تعداد ردیف های پانچ کاهش پیدا کند یا بخش هایی از پرده بسته باقی بمانند. استفاده از پروفیل مقاوم تر نیز گزینه دیگری است, اما افزایش ضخامت وزن را بالا می برد و باید اثر آن روی موتور و شفت محاسبه شود.
ریل در دهانه عریض باید کنترل جانبی مناسبی ایجاد کند و شفت نیز در برابر خمش مرکز مقاومت داشته باشد. بعد از نصب, شکل رول در چند موقعیت بررسی می شود تا تیغه ها یکنواخت جمع شوند. اگر مرکز پرده یا یک سمت زودتر حرکت کند, تراز محور و ریل باید بررسی شود. انتخاب الگوی پانچ در دهانه بزرگ فقط مسئله ظاهری نیست و باید در کنار رفتار کامل سیستم مکانیکی تصمیم گیری شود.
مدل ترکیبی تیغه بسته و پانچ باید از قبل طراحی شود
در مدل ترکیبی, بخشی از پرده دارای تیغه پانچ و بخش دیگر کاملاً بسته است. این روش برای کنترل دید, نور یا تهویه در ارتفاع های مشخص کاربرد دارد. تعداد و موقعیت ردیف های باز باید قبل از تولید مشخص شوند تا نتیجه نهایی با نیاز پروژه هماهنگ باشد. اگر دو بخش از تیغه هایی با ضخامت متفاوت استفاده کنند, باید نحوه حرکت آن ها در ریل و جمع شدن روی شفت بررسی شود.
وزن کامل مدل ترکیبی باید بعد از نهایی شدن تعداد تیغه های بسته و پانچ محاسبه شود. موتور نمی تواند فقط بر اساس یک بخش انتخاب شود. اگر بخش پایین سنگین تر باشد, رفتار پرده در شروع حرکت نیز ممکن است متفاوت شود. استفاده از تیغه های هم مقطع با الگوی پانچ متفاوت می تواند هماهنگی مکانیکی را ساده تر کند. طراحی پیش از ساخت باعث می شود تغییرات ناگهانی هنگام نصب کاهش پیدا کند و ظاهر نهایی نیز منظم تر باشد.
تراز ریل و تنظیم موتور باید در دو مرحله جدا انجام شوند
ابتدا ریل ها باید در مسیر صحیح نصب شوند و شفت نیز تراز باشد. پرده باید بدون استفاده از تنظیمات افراطی موتور در تمام مسیر آزاد حرکت کند. اگر در نقطه ای گیر یا فشار وجود داشته باشد, علت مکانیکی باید برطرف شود. استفاده از نیروی بیشتر موتور برای عبور از ریل تنگ می تواند سایش تیغه و فشار روی اتصالات را افزایش دهد و مشکل اصلی را پنهان کند.
پس از تأیید حرکت مکانیکی, حدود توقف موتور تنظیم می شوند. توقف پایین باید بدون فشار اضافی به تیغه انتهایی باشد و توقف بالا نیز باید از جمع شدن بیش از حد جلوگیری کند. چند چرخه کامل برای بررسی نتیجه اجرا می شود. صدای غیرعادی, لرزش یا تغییر سرعت می تواند نشانه وجود مقاومت در مسیر باشد. این کنترل مرحله ای باعث می شود نصب و تنظیم به جای آزمون و خطا, بر اساس علت واقعی رفتار سیستم انجام شوند.
- الگوی پانچ قبل از تولید با عرض دهانه تطبیق داده شود.
- مدل ترکیبی باید از نظر تعداد ردیف و ضخامت از قبل مشخص باشد.
- وزن کامل پرده پیش از انتخاب موتور محاسبه شود.
- ریل و شفت قبل از تنظیم موتور تراز شوند.
- چند چرخه کامل پس از نصب برای کنترل عملکرد اجرا شود.
قیمت, سفارش, نگهداری و خدمات کرکره پانچ در ایمن کمک
هزینه کرکره تیغه پانچ به مجموعه مشخصات فنی وابسته است و نمی توان آن را تنها از روی مساحت دهانه مقایسه کرد. جنس تیغه, ضخامت, نوع پانچ, تراکم سوراخ ها, پوشش سطح, موتور, شفت, ریل و شرایط زیرسازی همگی ترکیب سفارش را تغییر می دهند. مدل آلومینیومی سبک تر می تواند نیاز متفاوتی نسبت به مدل فولادی داشته باشد و طرح تمام سطح نیز با مدل میانی یا ترکیبی یکسان نیست. سفارش حرفه ای از تعیین میزان دید و تهویه آغاز می شود و سپس الگوی پانچ و مشخصات تیغه انتخاب می شوند. نگهداری نیز بخشی از دوام واقعی است, زیرا تجمع آلودگی در ریل, آسیب پوشش یا حرکت نامتقارن می تواند به مرور فشار بیشتری به اجزای سیستم وارد کند.
عوامل مؤثر بر قیمت کرکره برقی تیغه پانچ
ابعاد دهانه مقدار تیغه موردنیاز را مشخص می کند, اما جنس پروفیل, ضخامت و روش سوراخ کاری نیز بر فرآیند تولید اثر دارند. پانچ ریز, درشت یا سفارشی ممکن است زمان و جزئیات متفاوتی در تولید نیاز داشته باشد. پوشش رنگ, موتور, شفت, ریل و تجهیزات کنترلی نیز بخشی از سفارش هستند. به همین دلیل هزینه نهایی باید بر اساس مشخصات کامل بررسی شود و مقایسه صرف بر اساس عرض و ارتفاع نتیجه دقیقی ارائه نمی دهد.
شرایط نصب نیز در حجم اجرا مؤثر است. دهانه ای با زیرسازی آماده با پروژه ای که نیاز به اصلاح محل براکت یا ریل دارد شرایط یکسانی ندارد. ایمن کمک می تواند قبل از سفارش, ساختار تیغه و تجهیزات مرتبط را مشخص کند تا مبنای مقایسه فنی روشن باشد. این روش کمک می کند اختلاف هزینه ناشی از متریال, موتور یا عملیات اجرایی به درستی تشخیص داده شود و انتخاب فقط بر رقم اولیه متکی نباشد.
سفارش حرفه ای از انتخاب میزان دید و تهویه شروع می شود
قبل از انتخاب طرح باید مشخص شود چه میزان عبور نور, هوا یا دید موردنیاز است. سپس عرض و ارتفاع دهانه, فضای رول و نوع زیرسازی بررسی می شوند. بر اساس این اطلاعات می توان نوع تیغه, اندازه پانچ و محل ردیف ها را تعیین کرد. پس از نهایی شدن طراحی, وزن کامل پرده محاسبه و موتور و شفت مناسب انتخاب خواهند شد. این ترتیب باعث می شود تجهیزات بر اساس محصول واقعی تعیین شوند.
مشخصات سفارش بهتر است شامل جنس تیغه, ضخامت, الگوی پانچ, رنگ, موتور, ریل و جزئیات نصب باشد. این اطلاعات در زمان تحویل امکان کنترل دقیق تر را فراهم می کنند و در تعمیرات آینده نیز مفید هستند. اگر مدل ترکیبی انتخاب شده باشد, تعداد ردیف های بسته و پانچ نیز باید ثبت شود. سفارش مستند احتمال تغییرات غیرضروری هنگام نصب را کاهش می دهد و نتیجه نهایی را قابل پیش بینی تر می کند.
نگهداری و تعمیر باید از بررسی لبه پانچ و ریل آغاز شود
در بازدید دوره ای, سطح تیغه و لبه سوراخ ها از نظر آسیب پوشش یا تغییر شکل بررسی می شوند. ریل نیز باید تمیز باشد تا گردوغبار یا جسم خارجی به لبه تیغه فشار وارد نکند. تغییر صدا, لرزش یا سایش یک طرفه می تواند نشانه ناترازی باشد. ادامه استفاده بدون بررسی ممکن است باعث افزایش فشار روی موتور و شفت شود و ایراد کوچک را به خرابی گسترده تر تبدیل کند.
در خدمات ایمن کمک, عیب یابی می تواند از ریل, تیغه, شفت و یاتاقان آغاز شود و پس از تأیید سلامت بخش مکانیکی, موتور و مدار فرمان بررسی شوند. اگر تیغه آسیب دیده تعویض شود, نوع پانچ, ضخامت و فرم اتصال باید با ردیف های موجود هماهنگ باشند. پس از تعمیر نیز چند چرخه کامل اجرا می شود تا حرکت, صدا و توقف دوباره کنترل شوند و علت اصلی مشکل برطرف شده باشد.
- هزینه سفارش بر اساس تیغه, پانچ, موتور, ریل و شرایط نصب بررسی شود.
- میزان دید و تهویه پیش از انتخاب الگوی سوراخ کاری مشخص شوند.
- مشخصات تیغه و تجهیزات قبل از تولید ثبت شوند.
- ریل و لبه های پانچ در نگهداری دوره ای بررسی شوند.
- سایش یا صدای غیرعادی قبل از ادامه استفاده عیب یابی شود.
- پس از تعمیر, حرکت کامل سیستم آزمایش شود.
طرح مناسب به میزان دید, تهویه, عرض دهانه و مقاومت موردنیاز بستگی دارد. پانچ ریز برای دید محدود و عبور نور مناسب است, در حالی که پانچ درشت سطح باز بیشتری ایجاد می کند. در دهانه عریض باید تأثیر سوراخ کاری بر صلبیت تیغه بررسی شود. انتخاب نهایی بهتر است بعد از تعیین جنس, ضخامت و وزن انجام شود تا موتور, شفت و ریل با ساختار واقعی پرده هماهنگ باشند.
قیمت به ابعاد, جنس و ضخامت تیغه, نوع و تراکم پانچ, پوشش سطح, موتور, شفت, ریل و شرایط نصب وابسته است. مدل تمام سطح, میانی یا ترکیبی نیز ممکن است فرآیند تولید متفاوتی داشته باشد. برای مقایسه دقیق, پیشنهادها باید مشخصات فنی مشابه داشته باشند. استعلام حرفه ای پس از تعیین طرح و اندازه گیری انجام می شود تا تجهیزات بر اساس وزن واقعی پرده انتخاب شوند.
افزایش اندازه یا تعداد سوراخ ها سطح مؤثر پروفیل را کاهش می دهد و می تواند رفتار خمشی تیغه را تغییر دهد. این اثر به ضخامت, جنس و فرم پروفیل نیز وابسته است. به همین دلیل نمی توان صرفاً با افزایش پانچ, دید بیشتری ایجاد کرد بدون اینکه مقاومت بررسی شود. الگو باید طوری طراحی شود که میان سطح باز و صلبیت تعادل برقرار باشد, به خصوص در دهانه های عریض که خمش تیغه اهمیت بیشتری دارد.
لبه سوراخ باید صاف و بدون پلیسه باشد تا پوشش سطح آسیب نبیند و نقاط تیز ایجاد نشوند. در تیغه فولادی, آسیب پوشش اطراف پانچ می تواند احتمال خوردگی موضعی را افزایش دهد. در مدل رنگی نیز ناهمواری لبه ظاهر نهایی را کاهش می دهد. کیفیت ابزار سوراخ کاری و فرآیند تولید مستقیماً بر این بخش اثر دارند, بنابراین بررسی نمونه تیغه قبل از سفارش می تواند تصویر دقیق تری از کیفیت ساخت ارائه دهد.
تعداد ردیف های پانچ, محل قرارگیری آن ها, نوع تیغه بسته, ضخامت, رنگ و ابعاد کلی باید قبل از تولید مشخص شوند. سپس وزن کامل پرده محاسبه می شود و موتور و شفت انتخاب خواهند شد. اگر دو نوع تیغه ضخامت متفاوت داشته باشند, سازگاری آن ها با ریل و جمع شدن روی محور نیز بررسی می شود. ثبت این جزئیات از تغییرات ناگهانی در زمان ساخت یا نصب جلوگیری می کند.
صدای غیرعادی, لرزش, کندشدن حرکت, سایش لبه ها, حرکت مورب یا جمع شدن نامنظم روی شفت از نشانه های نیاز به بررسی هستند. علت می تواند در تیغه, ریل, شفت, یاتاقان یا موتور باشد. بهتر است استفاده طولانی در وضعیت غیرعادی ادامه پیدا نکند. عیب یابی از بخش مکانیکی شروع می شود و پس از اطمینان از حرکت آزاد پرده, موتور و سیستم کنترل بررسی خواهند شد.
جمع بندی
کرکره برقی تیغه پانچ باید با توجه هم زمان به الگوی سوراخ کاری, جنس تیغه, ضخامت, ریل, شفت و موتور انتخاب شود, زیرا هر تغییر در سطح باز می تواند وزن و رفتار مکانیکی پرده را تحت تأثیر قرار دهد. پانچ ریز, درشت, میانی, تمام سطح, ترکیبی, آلومینیومی و فولادی از نظر میزان دید, تهویه و صلبیت تفاوت دارند و نمی توان یک طرح را برای همه دهانه ها مناسب دانست. کیفیت لبه های پانچ و پوشش سطح نیز به اندازه شکل سوراخ ها اهمیت دارد, زیرا سایش یا آسیب موضعی می تواند دوام ظاهری و فنی را کاهش دهد. نصب تراز و نگهداری منظم از ایجاد فشار اضافی روی موتور جلوگیری می کنند. هزینه سفارش بر اساس متریال, ابعاد, طرح پانچ, تجهیزات محرک و شرایط اجرا شکل می گیرد. برای بررسی 13 طرح, انتخاب الگوی مناسب, مشاوره فنی و دریافت استعلام قیمت روز می توان از ایمن کمک استفاده کرد تا تصمیم نهایی با اطمنان بیشتر و بر پایه کنترل دقیق کیفیت انجام شود.
