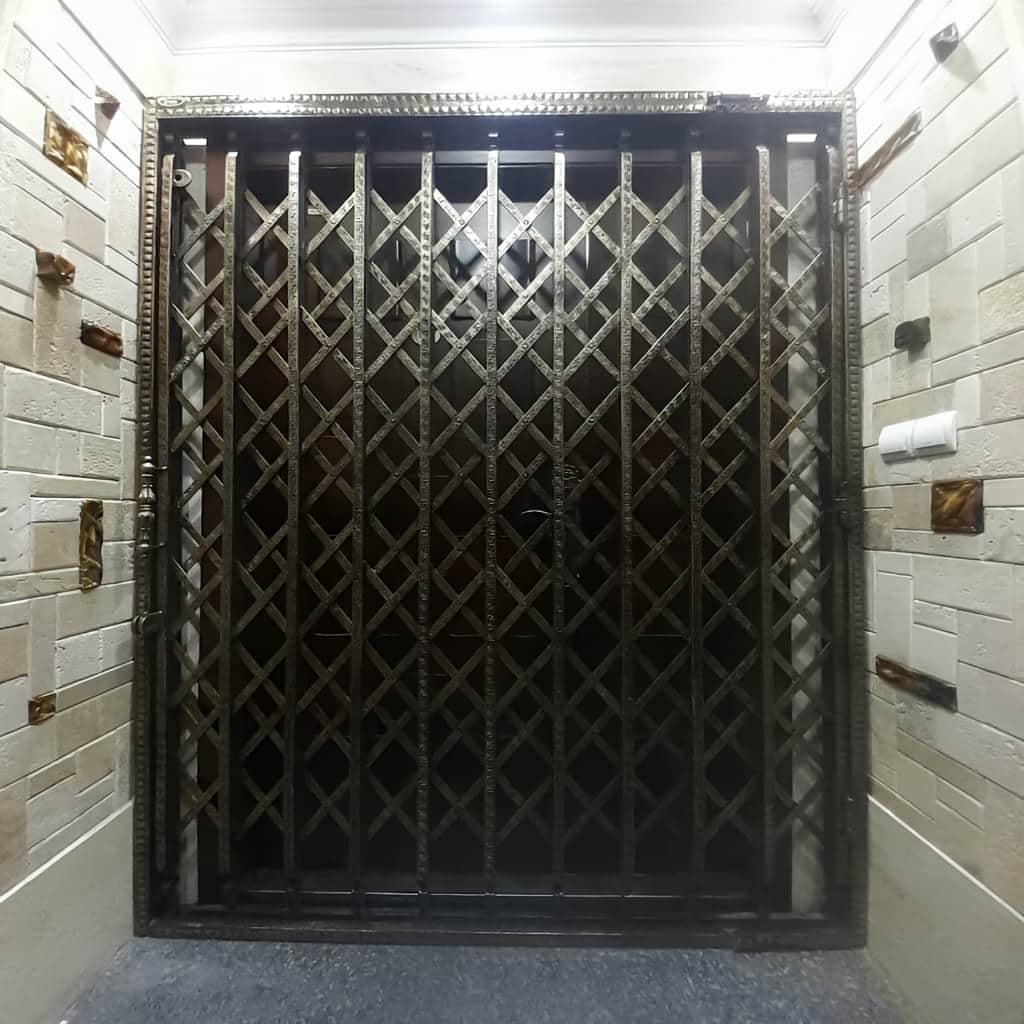

13 طرح درب آکاردئونی پنج گل دوبل
13 طرح درب آکاردئونی پنج گل دوبل با تغییر در تراکم شبکه, ضخامت تسمه و شیوه دوبل کردن اعضای فلزی ساخته می شوند و همین تفاوت فنی مستقیماً بر مقاومت, وزن و روانی حرکت درب اثر می گذارد. ساختار پنج گل به دلیل افزایش تعداد نقاط تقاطع, شبکه ای متراکم تر ایجاد می کند و در مدل دوبل نیز بخشی از اعضای اصلی با آرایش تقویت شده طراحی می شوند؛ بنابراین ریل, چرخ و چهارچوب باید بتوانند وزن بالاتر این ترکیب را بدون افت تراز تحمل کنند. درب آکاردئونی پنج گل دوبل می تواند با تسمه استاندارد, تسمه پهن, پروفیل تقویت شده, قفل توکار یا پوشش های مختلف تولید شود و نتیجه هر انتخاب به هماهنگی اجزای سازه وابسته است. برسی پیش از ساخت باید شامل ابعاد دهانه, فضای جمع شدن شبکه, کیفیت پرچ ها, موقعیت قفل, نوع پوشش و وضعیت بستر نصب باشد, زیرا انتخاب صرفاً بر اساس ظاهر متراکم می تواند به حرکت سنگین یا کاهش عرض مفید عبور منجر شود. درب آکاردئونی پنج گل دوبل برای ورودی هایی مناسب است که علاوه بر فرم منظم و پوشش بیشتر, ساختاری مقاوم و قابل استفاده در رفت وآمد روزانه نیاز دارند. هزینه نهایی نیز با ابعاد, متریال, تراکم, نوع قاب, یراق آلات و شرایط اجرا تغییر می کند. ایمن کمک با تطبیق این مشخصات می تواند انتخاب طرح را از یک تصمیم ظاهری به انتخابی فنی و قابل کنترل تبدیل کند.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| شبکه پنج گل | آرایش پنج گل تعداد نقاط تقاطع تسمه ها را افزایش می دهد و در نتیجه شبکه متراکم تر می شود, اما هم زمان وزن و تعداد مفصل های متحرک نیز بیشتر خواهد شد. | تراکم پنج گل را همراه با ظرفیت ریل و فضای جمع شدن شبکه انتخاب کنید تا حرکت روزانه دشوار نشود. |
| ساختار دوبل | دوبل کردن بخش های اصلی شبکه می تواند صلبیت سازه را افزایش دهد و فشار وارد بر اعضای منفرد را بهتر توزیع کند, به شرط آنکه اتصالات با دقت اجرا شوند. | دوبل بودن را فقط با مشاهده ظاهر تشخیص ندهید و نحوه اتصال تسمه های تقویتی را نیز بررسی کنید. |
| ضخامت تسمه | ضخامت تسمه بر مقاومت در برابر خم شدن اثر مستقیم دارد و در شبکه پنج گل دوبل باید با وزن نهایی, تعداد پرچ ها و ابعاد دهانه هماهنگ شود. | افزایش ضخامت بدون تقویت ریل و قاب می تواند باعث سنگین شدن حرکت و استهلاک بیشتر شود. |
| پروفیل چهارچوب | چهارچوب بار شبکه, نیروی قفل و وزن ریل را به نقاط نصب منتقل می کند و صلبیت مناسب آن برای جلوگیری از تغییر تراز ضروری است. | مقطع پروفیل را متناسب با وزن واقعی مدل پنج گل دوبل و شرایط بستر نصب انتخاب کنید. |
| پرچ و مفصل | پرچ ها مرکز حرکت تسمه ها هستند و در شبکه متراکم پنج گل تعداد بیشتری از آن ها هم زمان در فرآیند باز و بسته شدن درگیر می شوند. | پرچ ها باید بدون لقی اضافی حرکت کنند و محل سوراخ کاری تسمه ها در یک محور دقیق قرار داشته باشد. |
| ریل و چرخ | ریل و چرخ وزن بیشتر مدل دوبل را هدایت می کنند و هرگونه ضعف در ظرفیت یا تراز آن ها می تواند به افزایش اصطکاک و فشار روی شبکه منجر شود. | چرخ و ریل را بر اساس وزن کامل سازه انتخاب کنید, نه بر مبنای مدل های سبک تر آکاردئونی. |
| قفل و محافظ | نوع قفل, محل نصب و پوشش محافظ آن تعیین می کنند بخش بسته شدن سازه تا چه اندازه به بدنه مقاوم متصل باشد و دسترسی مستقیم محدود شود. | قفل باید روی بخش صلب قاب قرار گیرد و بدون کشیدن یا بالا بردن شبکه درگیر شود. |
| پوشش سطح | پوشش مناسب از تسمه, پرچ و پروفیل در برابر رطوبت و خراش محافظت می کند و آماده سازی سطح پیش از رنگ در دوام آن نقش اصلی دارد. | کیفیت زیرسازی و یکنواختی پوشش را در کنار رنگ ظاهری بررسی کنید. |
| نصب و نگهداری | تراز ریل, شاقول قاب و سرویس دوره ای مفصل ها باعث می شوند ساختار سنگین تر پنج گل دوبل برای مدت بیشتری حرکت روان و قابل پیش بینی داشته باشد. | پس از نصب, حرکت کامل شبکه و عملکرد قفل را چند بار آزمایش کنید و تغییرات بعدی را پیگیری کنید. |
شناخت فنی 13 طرح درب آکاردئونی پنج گل دوبل
تفاوت میان طرح های پنج گل دوبل فقط در شکل لوزی ها دیده نمی شود, زیرا هر تغییر در عرض تسمه, تعداد اعضای تقویتی, نوع قفل یا فرم چهارچوب می تواند وزن و رفتار مکانیکی شبکه را تغییر دهد. در یک طرح استاندارد دوبل, هدف ایجاد تراکم بیشتر همراه با حرکت قابل کنترل است, در حالی که مدل های تسمه پهن یا قاب تقویت شده برای شرایطی طراحی می شوند که صلبیت بیشتری نیاز است. طرح های کم جا نیز تلاش می کنند حجم شبکه در حالت جمع شده را مدیریت کنند و مدل های دارای قفل توکار یا محافظ قفل بر بخش بسته شدن تمرکز دارند. برای مقایسه دقیق, بهتر است هر طرح بر اساس وزن, تعداد مفصل ها, میزان اشغال فضای کناری, نوع پروفیل و نحوه انتقال نیرو بررسی شود. چنین ارزیابی فنی کمک می کند ظاهر پرتر شبکه با کیفیت واقعی ساخت اشتباه گرفته نشود.

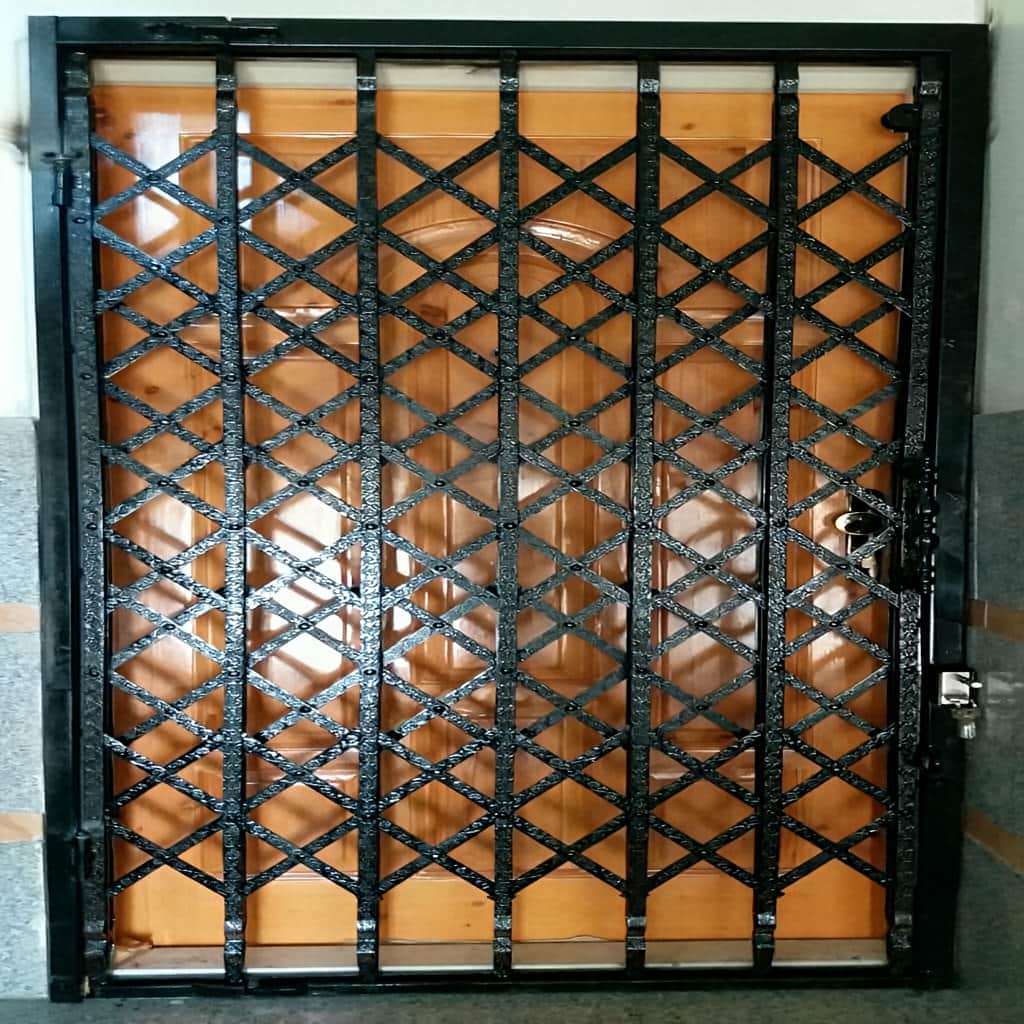

طرح استاندارد پنج گل دوبل و تعادل میان تراکم و حرکت
طرح استاندارد پنج گل دوبل برای ایجاد شبکه ای متراکم تر طراحی می شود, اما باید همچنان امکان باز و بسته شدن روان را حفظ کند. در این ساختار تعداد تقاطع های تسمه بیشتر است و برخی اعضا نیز به صورت تقویت شده یا دوبل اجرا می شوند. نتیجه این ترکیب افزایش وزن نسبت به مدل های ساده تر است؛ بنابراین چرخ و ریل باید متناسب با بار نهایی انتخاب شوند. اگر ظرفیت ریل کمتر از نیاز واقعی باشد, شبکه در بعضی نقاط مسیر سنگین حرکت می کند و این فشار به مرور به پرچ ها منتقل می شود.
تعادل مناسب زمانی ایجاد می شود که ضخامت تسمه, تعداد اعضای دوبل و مقطع چهارچوب بر اساس ابعاد دهانه تعیین شوند. یک شبکه کوچک لزوماً به همان مشخصاتی نیاز ندارد که برای دهانه بزرگ استفاده می شود. در مدل استاندارد باید هندسه لوزی ها در حالت باز منظم باشد و هنگام جمع شدن نیز تسمه ها بدون برخورد غیرعادی روی یکدیگر قرار بگیرند. مشاهده رفتار واقعی شبکه هنگام حرکت اطلاعات فنی بیشتری از مقایسه صرف تصاویر ثابت در اختیار خریدار قرار می دهد.
طرح تسمه پهن و اثر آن بر صلبیت شبکه دوبل
در طرح تسمه پهن, افزایش عرض عضو فلزی ظاهر شبکه را پرتر می کند و می تواند صلبیت هر عضو را نیز بیشتر کند. این تغییر در ساختار پنج گل دوبل اهمیت مضاعف دارد, زیرا شبکه از ابتدا تعداد تسمه و مفصل بالاتری دارد. افزایش عرض بدون محاسبه وزن می تواند حجم جمع شده و فشار وارد بر ریل را بیش از حد بالا ببرد. به همین دلیل تسمه پهن باید با فضای کنار دهانه و توان اجزای حرکتی هماهنگ انتخاب شود.
کیفیت سوراخ کاری در تسمه پهن نیز اهمیت دارد. محل پرچ باید در محور صحیح قرار بگیرد تا دو تسمه هنگام چرخش روی یکدیگر فشار جانبی ایجاد نکنند. فاصله سوراخ از لبه, یکنواختی برش و نبود تاب اولیه از جزئیاتی هستند که روی دوام مفصل اثر می گذارند. اگر این موارد درست اجرا شوند, تسمه پهن می تواند در کنار ظاهر منظم تر, ساختاری پایدار ایجاد کند؛ در غیر این صورت افزایش متریال الزاماً به افزایش کیفیت منجر نمی شود.
طرح تقویت شده و کم جا برای شرایط نصب متفاوت
طرح تقویت شده معمولاً برای دهانه هایی بررسی می شود که سازه باید صلبیت بیشتری داشته باشد و بستر نصب نیز امکان مهار مطمئن تر چهارچوب را فراهم می کند. در این مدل ممکن است ضخامت پروفیل, تعداد تسمه های دوبل یا ساختار اطراف قفل تغییر کند. افزایش مقاومت باید در تمام مسیر انتقال نیرو ادامه پیدا کند؛ یعنی قاب, ریل و محل اتصال به دیوار نیز باید متناسب باشند. تقویت فقط یک بخش و باقی گذاشتن اجزای دیگر در مشخصات سبک تر, طراحی هماهنگی ایجاد نمی کند.
در مقابل, طرح کم جا تلاش می کند تراکم پنج گل دوبل را با حجم بسته قابل کنترل ترکیب کند. این موضوع در ورودی هایی اهمیت دارد که فضای جانبی محدود است. برای رسیدن به چنین نتیجه ای باید عرض تسمه, نحوه روی هم قرارگرفتن اعضا و جهت جمع شدن با دقت تعیین شوند. یک طرح کم جا نباید با کاهش غیرمنطقی ضخامت یا حذف اجزای ضروری ساخته شود. هدف این مدل مدیریت هندسه شبکه است, نه کم کردن بی حساب متریال.
- تراکم پنج گل را همراه با وزن واقعی شبکه ارزیابی کنید.
- در طرح تسمه پهن, حجم شبکه جمع شده را پیش از ساخت بررسی کنید.
- برای مدل تقویت شده, قاب و نقاط مهار را هم زمان تقویت کنید.
- طرح کم جا باید با حفظ ساختار فنی و نه کاهش بی قاعده متریال ساخته شود.
- حرکت نمونه را در تمام مسیر باز و بسته شدن کنترل کنید.
ساختار دوبل, متریال و جزئیات مؤثر بر دوام درب
دو درب پنج گل دوبل با ظاهر مشابه ممکن است در استفاده بلندمدت نتیجه متفاوتی داشته باشند, زیرا دوام سازه به کیفیت هماهنگی میان تسمه, پرچ, پروفیل, ریل و قفل وابسته است. ساختار دوبل تعداد اعضا و نقاط اتصال بیشتری دارد و کوچک ترین بی دقتی در سوراخ کاری یا مونتاژ می تواند در کل شبکه اثر خود را نشان دهد. تسمه باید از نظر ضخامت و صافی مناسب باشد و پروفیل چهارچوب نیز توان تحمل وزن افزایش یافته را داشته باشد. پرچ ها باید به اندازه کافی محکم باشند, اما آزادی حرکت را محدود نکنند. ریل نیز باید مستقیم و دارای ظرفیت مناسب برای چرخ انتخابی باشد. در کنار این اجزای مکانیکی, پوشش سطح از فلز در برابر رطوبت و آسیب روزمره محافظت می کند. نتیجه مطلوب زمانی ایجاد می شود که همه این بخش ها به عنوان یک سیستم واحد طراحی و اجرا شوند.
تسمه و اعضای دوبل در توزیع نیرو
تسمه های دوبل می توانند بخشی از نیرو را میان اعضای بیشتری توزیع کنند و از تمرکز بار روی یک تسمه منفرد جلوگیری کنند. این مزیت زمانی واقعی است که دو عضو تقویتی با اتصال صحیح و هندسه هماهنگ اجرا شوند. اگر اعضای دوبل در زمان حرکت به یکدیگر فشار نامناسب وارد کنند, اصطکاک افزایش پیدا می کند و عملکرد آکاردئونی تحت تأثیر قرار می گیرد. بنابراین فاصله, محل پرچ و جهت قرارگیری تسمه ها باید در مرحله ساخت با دقت کنترل شود.
ضخامت تسمه نیز باید متناسب با نقش آن در شبکه تعیین شود. استفاده از تسمه بسیار سنگین در همه بخش ها می تواند وزن را بدون ایجاد مزیت متناسب افزایش دهد. در طراحی فنی بهتر است مشخص شود کدام بخش ها بیشترین بار یا احتمال تغییر شکل را دارند و تقویت در همان مسیر انجام شود. این رویکرد باعث می شود شبکه هم مقاوم باشد و هم قابلیت حرکت روزانه خود را حفظ کند. کیفیت فولاد و یکنواختی مقطع نیز در این ارزیابی اهمیت دارند.
پرچ ها و هندسه مفصل در شبکه پنج گل
تعداد بیشتر نقاط تقاطع در مدل پنج گل باعث می شود عملکرد پرچ ها اهمیت بیشتری پیدا کند. هر پرچ یک محور حرکت ایجاد می کند و اگر چند محور از راستای صحیح خارج شوند, شبکه در زمان بازشدن به یک سمت متمایل می شود یا بخشی از آن زودتر کشیده می شود. برای جلوگیری از این حالت, سوراخ کاری باید با الگوی ثابت انجام شود و فاصله میان نقاط اتصال در تمام ارتفاع یکسان باقی بماند. چنین دقتی شکل لوزی ها را نیز منظم نگه می دارد.
پرچ بیش از حد سفت حرکت را محدود می کند و پرچ بیش از حد آزاد باعث لقی می شود. در شبکه دوبل, به دلیل وزن و تعداد بیشتر تسمه ها, این تعادل اهمیت بیشتری دارد. هنگام کنترل کیفیت می توان شبکه را با سرعت کم باز کرد و بررسی کرد آیا همه ردیف ها تقریباً هم زمان حرکت می کنند یا خیر. صدای غیرعادی, پرش یک بخش یا تغییر شکل نامتقارن می تواند نشانه نیاز به تنظیم مفصل ها باشد.
چهارچوب, ریل و پوشش سطح در دوام بلندمدت
چهارچوب باید بتواند وزن شبکه را به بستر نصب منتقل کند و هم زمان محل پایداری برای قفل و ریل فراهم آورد. در مدل پنج گل دوبل, انتخاب پروفیل سبک می تواند باعث تغییر فرم تدریجی قاب شود و همین تغییر کوچک تراز ریل را تحت تأثیر قرار دهد. ریل نیز باید به اندازه کافی صلب باشد تا تحت بار شبکه خم نشود. چرخ مناسب به کاهش اصطکاک کمک می کند و فشار وارد بر مفصل ها را در استفاده روزانه کاهش می دهد.
پوشش سطح وظیفه دارد فولاد را از تماس مستقیم با رطوبت و آلودگی محافظت کند. دوام پوشش به تمیزکاری و آماده سازی فلز پیش از رنگ وابسته است. در نقاط مفصل نیز باید ضخامت لایه به گونه ای باشد که مانع چرخش تسمه ها نشود. انتخاب رنگ می تواند با درب اصلی هماهنگ شود, اما از دید فنی, چسبندگی, یکنواختی و سلامت پوشش در لبه ها و محل اتصالات اهمیت بیشتری دارد.
- ساختار دوبل را از نظر نحوه اتصال اعضای تقویتی بررسی کنید.
- پرچ ها باید هم محور باشند و آزادی حرکت کنترل شده داشته باشند.
- پروفیل قاب را بر اساس وزن مدل پنج گل دوبل انتخاب کنید.
- ریل باید ظرفیت کافی و مسیر کاملاً مستقیم داشته باشد.
- کیفیت زیرسازی پوشش را در کنار ظاهر رنگ کنترل کنید.
انتخاب طرح, اندازه گیری و نصب فنی درب پنج گل دوبل
نصب موفق یک شبکه متراکم و سنگین از اندازه گیری دقیق آغاز می شود, زیرا کوچک ترین خطا در عرض, ارتفاع یا محل قرارگیری ریل می تواند حرکت درب را تحت تأثیر قرار دهد. دهانه باید در چند نقطه اندازه گیری شود تا اختلاف احتمالی بالا و پایین مشخص شود و فضای لازم برای جمع شدن شبکه نیز پیش از ساخت محاسبه گردد. در مدل پنج گل دوبل, حجم شبکه بسته معمولاً بیشتر از طرح های سبک تر است و همین موضوع باید در عرض مفید عبور لحاظ شود. جهت حرکت درب اصلی, محل دستگیره و قطعات برجسته نیز باید بررسی شوند. پس از تعیین ابعاد, وزن تقریبی شبکه مشخص می کند چه نوع ریل, چرخ و پروفیلی مناسب است. نصب نهایی باید با کنترل شاقول قاب, تراز ریل, محل قفل و چند چرخه کامل باز و بسته شدن تأیید شود.
اندازه گیری دهانه و تعیین فضای جمع شدن شبکه
عرض دهانه بهتر است در قسمت بالا, میانه و پایین اندازه گیری شود, زیرا دیوار یا چهارچوب موجود ممکن است کاملاً موازی نباشد. ارتفاع نیز باید در بیش از یک نقطه کنترل شود تا اختلاف سطح مشخص گردد. این اطلاعات به سازنده اجازه می دهد ابعاد قاب را بر اساس وضعیت واقعی محل تعیین کند. در کنار آن باید مشخص شود شبکه در کدام سمت جمع می شود و ضخامت مجموعه بسته چه مقدار از مسیر رفت وآمد را اشغال خواهد کرد.
در مدل پنج گل دوبل, محاسبه فضای جانبی اهمیت بیشتری دارد, زیرا تعداد تسمه ها و اعضای تقویتی بیشتر است. اگر این فضا از ابتدا در نظر گرفته نشود, درب پس از نصب ممکن است در حالت جمع شده بخشی از عرض عبور را مسدود کند. فاصله شبکه از دستگیره و اجزای درب اصلی نیز باید کنترل شود. مشخص کردن این جزئیات پیش از تولید از برش یا جابه جایی غیرضروری در زمان نصب جلوگیری می کند.
تراز ریل و مهار چهارچوب برای تحمل وزن بیشتر
ریل باید روی مسیری نصب شود که در تمام طول خود تراز باشد. در سازه سنگین تر, حتی انحراف کوچک می تواند باعث شود وزن شبکه به سمت خاصی حرکت کند و فشار بیشتری روی یک چرخ یا بخشی از مفصل ها قرار گیرد. چهارچوب نیز باید در نقاط کافی به بستر مقاوم متصل شود تا نیروهای ناشی از باز و بسته شدن آن را جابه جا نکنند. نوع اتصال باید با جنس محل نصب هماهنگ انتخاب شود.
پس از مهار اولیه, شبکه باید پیش از تکمیل نهایی چند بار حرکت داده شود تا ایراد احتمالی مشخص شود. اگر در یک بخش مسیر مقاومت بیشتری احساس شود, باید تراز ریل, وضعیت چرخ و هم راستایی قاب بررسی شود. قفل نیز باید بدون فشار اضافی در موقعیت خود قرار گیرد. نیاز به بالا کشیدن شبکه برای قفل کردن معمولاً نشانه ای است که تراز یا تنظیم مجموعه نیاز به اصلاح دارد.
خطاهای رایج در اجرای مدل پنج گل دوبل
یکی از خطاهای رایج, افزایش تعداد تسمه و وزن شبکه بدون ارتقای ریل و قاب است. چنین ساختاری ممکن است در ابتدا ظاهر مقاومی داشته باشد, اما در استفاده مداوم فشار بیشتری به اجزای حرکتی وارد می کند. خطای دیگر, انتخاب مدل متراکم برای دهانه محدود بدون محاسبه فضای جمع شدن است. همچنین استفاده از قفل سنگین روی بخشی از قاب که تقویت نشده است می تواند توزیع نیرو را نامتعادل کند و عملکرد بسته شدن را تحت تأثیر قرار دهد.
جوش کاری اصلاحی پس از رنگ, پرچ کاری نامنظم, نصب ریل روی سطح ناتراز و بی توجهی به جهت حرکت درب اصلی از دیگر مشکلات قابل پیشگیری هستند. بهتر است مشخصات ساخت قبل از تولید نهایی شوند و هر تغییر در تعداد اعضای دوبل, نوع قفل یا عرض تسمه پیش از مونتاژ انجام شود. ایمن کمک می تواند شرایط دهانه و نحوه استفاده را بررسی کند تا انتخاب طرح و اجرای آن بر اساس محدودیت های واقعی محل انجام شود.
- عرض و ارتفاع دهانه را در چند نقطه اندازه گیری کنید.
- فضای شبکه جمع شده را پیش از نهایی کردن طرح دوبل محاسبه کنید.
- ریل و چرخ را متناسب با وزن کامل سازه انتخاب کنید.
- چهارچوب باید در نقاط کافی و روی بستر مقاوم مهار شود.
- قفل و حرکت شبکه را پس از نصب چند بار آزمایش کنید.
قیمت, سفارش, نگهداری و خدمات ایمن کمک
قیمت درب آکاردئونی پنج گل دوبل از مجموعه ای از مشخصات فنی به دست می آید و صرف عنوان پنج گل دوبل برای مقایسه دو سفارش کافی نیست. ابعاد دهانه, تعداد اعضای دوبل, عرض و ضخامت تسمه, نوع پروفیل, ساختار ریل, کیفیت چرخ, مدل قفل و پوشش سطح هرکدام میزان متریال و زمان تولید را تغییر می دهند. شرایط محل نصب نیز ممکن است به آماده سازی یا اتصالات متفاوتی نیاز داشته باشد. از طرف دیگر, نگهداری صحیح نقش مستقیمی در عمر قطعات متحرک دارد و می تواند از افزایش اصطکاک و لقی جلوگیری کند. در سفارش حرفه ای بهتر است ابتدا طرح و مشخصات فنی ثابت شوند و سپس هزینه بر اساس همان ساختار بررسی شود. ایمن کمک می تواند مرحله انتخاب, ساخت, نصب و پشتیبانی را با یک مشخصات فنی روشن هماهنگ کند تا مقایسه و کنترل کیفیت ساده تر باشد.
عوامل مؤثر بر قیمت ساخت مدل پنج گل دوبل
ابعاد دهانه مقدار تسمه و پروفیل مورد نیاز را تغییر می دهد و در مدل دوبل, افزایش عرض یا ارتفاع می تواند تعداد بیشتری از اعضای تقویتی و اتصالات را درگیر کند. ضخامت تسمه, عرض آن و نوع پروفیل قاب نیز بر وزن و میزان متریال اثر دارند. قفل, محافظ قفل, ریل و چرخ نیز اجزایی هستند که مشخصات مختلف آن ها فرآیند ساخت را تغییر می دهد. پوشش سطح و آماده سازی پیش از رنگ نیز بخشی از کیفیت نهایی محسوب می شوند.
شرایط نصب نیز باید به صورت جداگانه بررسی شود. یک دهانه تراز و آماده با بستری که امکان مهار مناسب دارد, فرآیند متفاوتی نسبت به محلی دارد که نیازمند اصلاح یا ساخت اتصال ویژه است. برای مقایسه پیشنهادها بهتر است مشخصات تسمه, قاب, ریل, چرخ, قفل و پوشش در همه گزینه ها معلوم باشند. این کار کمک می کند تفاوت هزینه بر اساس اختلاف واقعی ساختار تحلیل شود, نه صرفاً نام یا ظاهر مدل.
مراحل سفارش از تعیین طرح تا کنترل کیفیت
سفارش بهتر است با ثبت ابعاد, تعیین جهت جمع شدن و مشخص کردن سطح حفاظت مورد انتظار آغاز شود. سپس طرح پنج گل دوبل, نوع تسمه, محل اعضای تقویتی, پروفیل قاب, قفل, ریل و پوشش انتخاب می شوند. نهایی شدن این موارد پیش از ساخت اهمیت دارد, زیرا تغییر ساختار شبکه پس از مونتاژ می تواند محل پرچ ها, ابعاد قاب و موقعیت قفل را تغییر دهد. یک سفارش دقیق از اصلاحات ناخواسته در مراحل پایانی جلوگیری می کند.
پس از ساخت نیز لازم است لوزی ها, تسمه های دوبل, پرچ ها, جوش ها, حرکت چرخ و کیفیت پوشش کنترل شوند. شبکه باید بدون انحراف محسوس باز شود و در حالت بسته قفل به صورت طبیعی درگیر گردد. کنترل بعد از نصب نیز شامل تراز ریل و پایداری قاب است. چنین فرآیندی باعث می شود خرید از یک انتخاب ظاهری به سفارش قابل ارزیابی تبدیل شود و کیفیت نهایی بر اساس معیارهای مشخص کنترل گردد.
نگهداری قطعات متحرک و حفظ عملکرد روان
ریل باید تمیز بماند تا گردوغبار یا ذرات سخت زیر چرخ جمع نشوند. در سازه پنج گل دوبل وزن بالاتر است و افزایش اصطکاک می تواند فشار بیشتری به پرچ ها و مفصل ها منتقل کند. اگر درب در بخشی از مسیر سنگین شود, بهتر است علت بررسی شود و از وارد کردن نیروی ناگهانی خودداری گردد. کنترل وضعیت چرخ و مسیر ریل معمولاً اولین مرحله بررسی چنین تغییری است.
مفصل ها نیز باید از نظر لقی غیرعادی بازبینی شوند و قفل باید بدون فشار جانبی کار کند. اگر محل درگیری قفل تغییر کرده باشد, ممکن است قاب یا شبکه اندکی جابه جا شده باشد. خراش های عمیق پوشش نیز بهتر است رسیدگی شوند تا سطح فلز در معرض رطوبت باقی نماند. نگهداری دوره ای ساده می تواند دوام سازه را افزایش دهد و نیاز به تعمیرات گسترده را کاهش دهد.
- هزینه را بر اساس مشخصات کامل فنی مقایسه کنید.
- طرح, تسمه, قاب, ریل و قفل را پیش از تولید نهایی کنید.
- کنترل کیفیت شبکه دوبل را پیش از نصب انجام دهید.
- ریل و چرخ را در نگهداری دوره ای بررسی کنید.
- لقی مفصل یا تغییر عملکرد قفل را زود پیگیری کنید.
در مدل دوبل, بخشی از شبکه با اعضای تقویتی بیشتر یا آرایش دوگانه ساخته می شود و به همین دلیل وزن و صلبیت سازه می تواند افزایش پیدا کند. این تغییر باید همراه با ریل, چرخ و چهارچوب متناسب باشد. مدل پنج گل معمولی ممکن است تراکم مشابهی داشته باشد, اما نحوه تقویت اعضا متفاوت است. برای مقایسه واقعی بهتر است ضخامت تسمه, تعداد اعضای دوبل, کیفیت پرچ و مشخصات قاب هر دو مدل بررسی شوند.
خیر, مناسب بودن این مدل به عرض و ارتفاع دهانه, فضای جانبی برای جمع شدن شبکه و ظرفیت محل نصب بستگی دارد. شبکه پنج گل دوبل معمولاً وزن و حجم بیشتری نسبت به طرح های سبک تر دارد و در دهانه محدود ممکن است بخشی از عرض عبور را اشغال کند. پیش از انتخاب باید اندازه گیری دقیق انجام شود و مشخص گردد آیا چهارچوب و بستر نصب توان تحمل وزن سازه را دارند یا مدل دیگری کاربردی تر است.
اندازه گیری چندنقطه ای دهانه, فضای جمع شدن, تراز محل ریل و استحکام نقاط مهار از مهم ترین موارد هستند. ریل باید ظرفیت وزن کامل شبکه را داشته باشد و چهارچوب نیز بدون تاب در محل تثبیت شود. پس از نصب, درب باید چند بار به طور کامل باز و بسته شود و قفل بدون فشار اضافی درگیر گردد. هرگونه سنگینی موضعی در حرکت می تواند نشانه نیاز به تنظیم ریل, چرخ یا قاب باشد.
قیمت به ابعاد, مقدار متریال, تعداد اعضای دوبل, ضخامت و عرض تسمه, نوع پروفیل, قفل, ریل, چرخ, پوشش و شرایط نصب وابسته است. دو مدل با ظاهر نزدیک ممکن است به دلیل تفاوت در ساختار داخلی و کیفیت قطعات هزینه متفاوتی داشته باشند. برای استعلام دقیق بهتر است مشخصات فنی سفارش ابتدا نهایی شوند و سپس پیشنهادها بر اساس ساختار یکسان مقایسه شوند تا تفاوت واقعی کیفیت قابل تشخیص باشد.
کیفیت تسمه های اصلی و دوبل, یکنواختی پرچ ها, صلبیت چهارچوب, ظرفیت ریل, حرکت چرخ و عملکرد قفل باید بررسی شوند. شبکه در حالت باز باید هندسه منظم داشته باشد و در زمان جمع شدن بدون گیر حرکت کند. پوشش نیز باید یکنواخت باشد و در نقاط مفصل مانع حرکت نشود. ثبت مشخصات فنی قبل از خرید کمک می کند محصول تحویلی از نظر متریال و اجرای واقعی با سفارش اولیه تطبیق داده شود.
تمیز نگه داشتن ریل, کنترل حرکت چرخ ها, بررسی لقی پرچ ها و اطمینان از عملکرد طبیعی قفل مهم ترین اقدامات دوره ای هستند. به دلیل وزن بیشتر شبکه, هر افزایش اصطکاک بهتر است زود بررسی شود تا فشار اضافی به مفصل ها منتقل نشود. پوشش سطح نیز در نقاط خراش خورده باید بازبینی شود. رسیدگی منظم به این موارد باعث می شود شبکه برای مدت بیشتری روان حرکت کند و نیاز به تعمیر سنگین دیرتر ایجاد شود.
جمع بندی
13 طرح درب آکاردئونی پنج گل دوبل زمانی به درستی قابل مقایسه هستند که تراکم شبکه, ساختار دوبل, ضخامت تسمه, کیفیت پرچ, پروفیل چهارچوب, ریل, چرخ و قفل در کنار یکدیگر بررسی شوند. مدل استاندارد برای ایجاد تعادل میان وزن و تراکم مناسب است, طرح تسمه پهن صلبیت و نمای متفاوتی ایجاد می کند و مدل تقویت شده برای شرایطی کاربرد دارد که قاب و بستر نصب توان تحمل سازه سنگین تر را داشته باشند. اندازه گیری دقیق دهانه و محاسبه فضای جمع شدن پیش از ساخت از محدود شدن مسیر عبور جلوگیری می کند و تراز صحیح ریل نیز فشار نامتقارن روی شبکه را کاهش می دهد. سرویس ریل, مفصل ها و قفل به حفظ حرکت روان کمک می کند و کیفیت پوشش نیز در دوام سطح فلز نقش دارد. برای انتخاب دقیق, بهتر است جزئیات فنی پیش از تولید مشخص شوند و محصول تنها بر اساس ظاهر متراکم ارزیابی نشود. ایمن کمک می تواند بر اساس شرایط نصب و سطح حفاظت مورد انتظار, پشنهاد مناسبی برای مشاوره, سفارش و استعلام قیمت روز ارائه کند.
