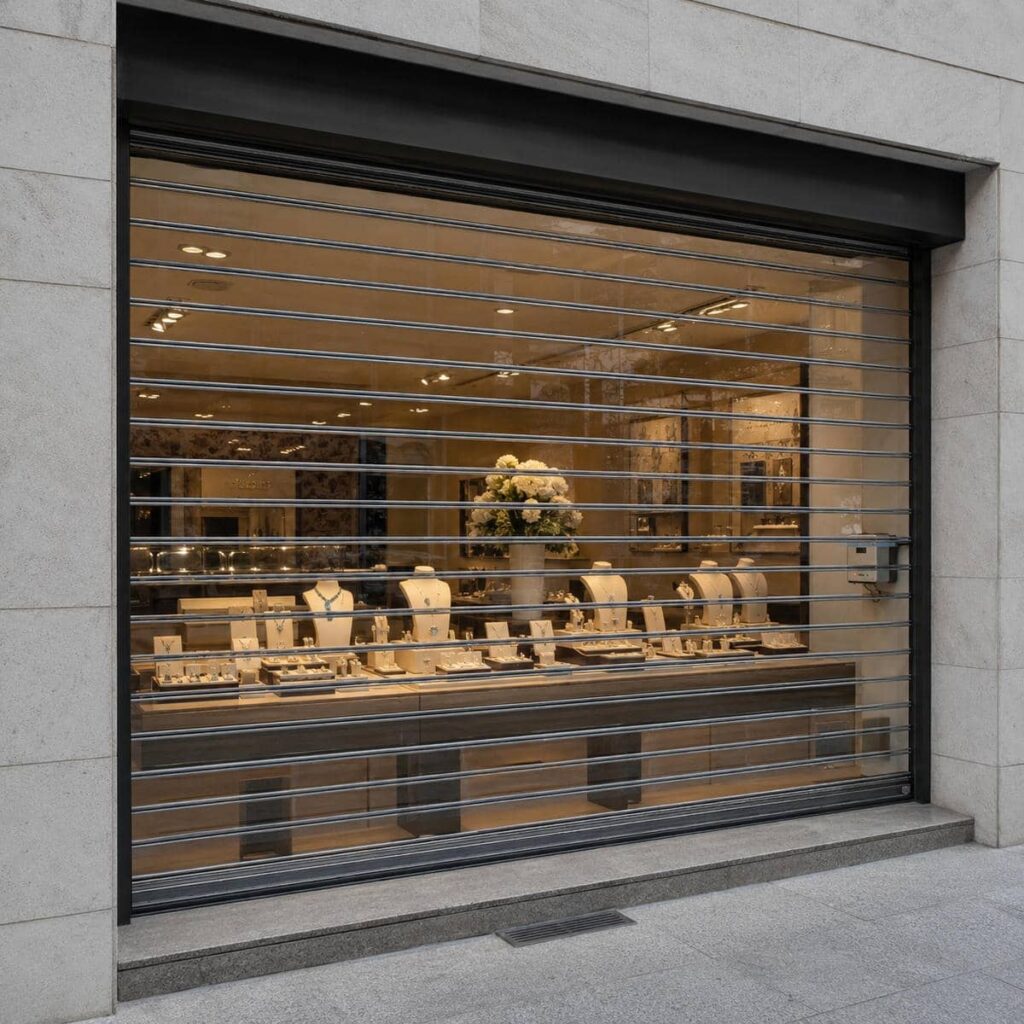

12 طرح کرکره برقی تیغه غضروفی
12 طرح کرکره برقی تیغه غضروفی با تفاوت در فرم قوس تیغه, ضخامت پروفیل و نوع اتصال ساخته می شوند و انتخاب درست این مشخصات مستقیماً بر انعطاف کنترل شده, دوام و کیفیت حرکت پرده اثر می گذارد. کرکره برقی تیغه غضروفی باید هنگام جمع شدن روی شفت بدون گیر یا فشار نقطه ای حرکت کند و در حالت بسته نیز صلبیت کافی برای حفظ فرم سطح داشته باشد؛ به همین دلیل هندسه غضروف, آلیاژ, وزن تیغه, ریل و موتور باید با یکدیگر هماهگ باشند. طرح غضروف باریک, مدل پهن, نمونه سبک, طرح تقویت شده, مدل دوجداره, تیغه رنگی, نمونه پانچ دار, مدل کم صدا, طرح مناسب دهانه عریض, نمونه پرتردد, تیغه با پوشش مقاوم و مدل ترکیبی از نظر شعاع رول, وزن, ظاهر و شرایط نصب یکسان نیستند. انتخاب تیغه بیش از حد سنگین می تواند بار موتور و شفت را بالا ببرد, در حالی که مقطع ضعیف برای دهانه بزرگ ممکن است لرزش یا تغییر شکل ایجاد کند. کیفیت اکستروژن, محل قفل تیغه ها, عمق ریل, تراز شفت, پوشش سطح و روش نگهداری باید پیش از سفارش بررسی شوند. هزینه نهایی نیز به متریال, ابعاد, مدل تیغه, موتور و شرایط اجرا بستگی دارد. بررسی فنی ایمن کمک کمک می کند ساختار انتخابی با نوع استفاده, دوام مورد انتظار و برنامه سرویس هماهنگ باشد.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| هندسه غضروف تیغه | فرم خمیده و محل اتصال پروفیل تعیین می کنند تیغه هنگام پیچیدن روی شفت چه مقدار آزادی حرکت داشته باشد و در حالت بسته چگونه نیرو را منتقل کند. | هندسه باید با قطر شفت, عرض دهانه و وزن پرده هماهنگ باشد. |
| ضخامت پروفیل | ضخامت بر صلبیت, وزن و مقاومت تیغه در برابر تغییر شکل اثر می گذارد و مستقیماً ظرفیت موردنیاز موتور را تغییر می دهد. | ضخامت بیشتر فقط در صورت نیاز واقعی دهانه انتخاب شود. |
| آلیاژ تیغه | کیفیت آلیاژ بر وزن, دوام, کیفیت شکل دهی و یکنواختی سطح تیغه غضروفی اثر دارد. | نمونه تیغه از نظر تاب, یکنواختی مقطع و کیفیت اتصال بررسی شود. |
| قفل بین تیغه ها | محل درگیری ردیف ها باید حرکت مفصلی کنترل شده ایجاد کند و از لقی بیش از حد یا گیر در زمان رول شدن جلوگیری کند. | اتصال باید هم آزادی حرکت و هم پایداری سطح بسته را حفظ کند. |
| ریل جانبی | ریل تراز لبه های پرده را هدایت می کند و عمق نامناسب می تواند باعث لرزش, سایش یا فشار اضافی بر تیغه شود. | عرض داخلی ریل با ضخامت واقعی مجموعه تیغه هماهنگ شود. |
| شفت و براکت | شفت وزن کامل پرده را تحمل می کند و صلبیت آن بر شکل رول و حرکت متقارن تیغه ها اثر مستقیم دارد. | برای دهانه عریض, خمش محور و مقاومت براکت ها بررسی شود. |
| موتور | موتور باید وزن پرده و تعداد چرخه های کاری را بدون فشار مداوم مدیریت کند و با شفت و سیستم انتقال نیرو سازگار باشد. | انتخاب موتور بعد از نهایی شدن مدل تیغه و وزن کامل انجام شود. |
| پوشش سطح | رنگ یا پوشش محافظ علاوه بر ظاهر, از سطح تیغه در برابر سایش و عوامل محیطی محافظت می کند. | کیفیت پوشش در لبه ها و نقاط تماس با ریل بررسی شود. |
| نگهداری و هزینه | دوام و هزینه سفارش به تیغه, آلیاژ, موتور, شفت, ریل, کیفیت نصب و برنامه نگهداری وابسته هستند. | پیشنهادها فقط با مشخصات فنی یکسان مقایسه شوند. |
کاربرد و تفاوت فنی 12 طرح کرکره برقی تیغه غضروفی
ساختار غضروفی برای کرکره ای کاربرد دارد که باید میان صلبیت در حالت بسته و انعطاف کافی هنگام رول شدن تعادل ایجاد کند. تفاوت مدل ها از شکل مقطع, ضخامت, عرض تیغه, نوع اتصال و پوشش آغاز می شود و تا وزن نهایی پرده و انتخاب موتور ادامه پیدا می کند. مدل باریک, پهن, سبک, تقویت شده, دوجداره, رنگی, پانچ دار, کم صدا, دهانه عریض, پرتردد, پوشش دار و ترکیبی هرکدام رفتار اجرایی متفاوتی دارند. یک تیغه سبک می تواند بار سیستم محرک را کاهش دهد, اما برای دهانه عریض باید صلبیت آن کنترل شود. در مقابل, تیغه سنگین تر به شفت و موتور متناسب نیاز دارد. بنابراین مدل مناسب باید بر اساس نحوه انتقال نیرو, شعاع رول, میزان استفاده و شرایط نصب انتخاب شود.
طرح غضروف باریک برای رول جمع وجور و وزن کنترل شده
تیغه غضروف باریک معمولاً سطح مقطع محدودتری دارد و می تواند رول نهایی جمع وجورتری ایجاد کند. این ویژگی در پروژه هایی که فضای بالای دهانه محدود است اهمیت دارد, اما کوچک تر بودن مقطع نباید به معنی کاهش کنترل نشده صلبیت باشد. ضخامت دیواره, کیفیت آلیاژ و فرم محل اتصال تعیین می کنند تیغه در طول دهانه چه رفتاری داشته باشد. در عرض های بیشتر باید احتمال خمش مرکز و حرکت جانبی بررسی شود تا انتخاب تنها بر اساس کم حجم بودن رول انجام نشود.
وزن کمتر این مدل می تواند انتخاب موتور را ساده تر کند, ولی ریل و شفت همچنان باید با ابعاد واقعی پرده هماهنگ باشند. اگر ریل بیش از حد باز باشد, تیغه سبک تر امکان لرزش بیشتری خواهد داشت. در مقابل, ریل تنگ باعث افزایش اصطکاک می شود. شکل اتصال تیغه ها نیز باید در چند چرخه حرکت بررسی شود تا قفل ها هنگام پیچیدن روی محور تحت فشار نقطه ای قرار نگیرند. نتیجه مطلوب زمانی حاصل می شود که رول کوچک, حرکت روان و صلبیت کافی هم زمان حفظ شوند.

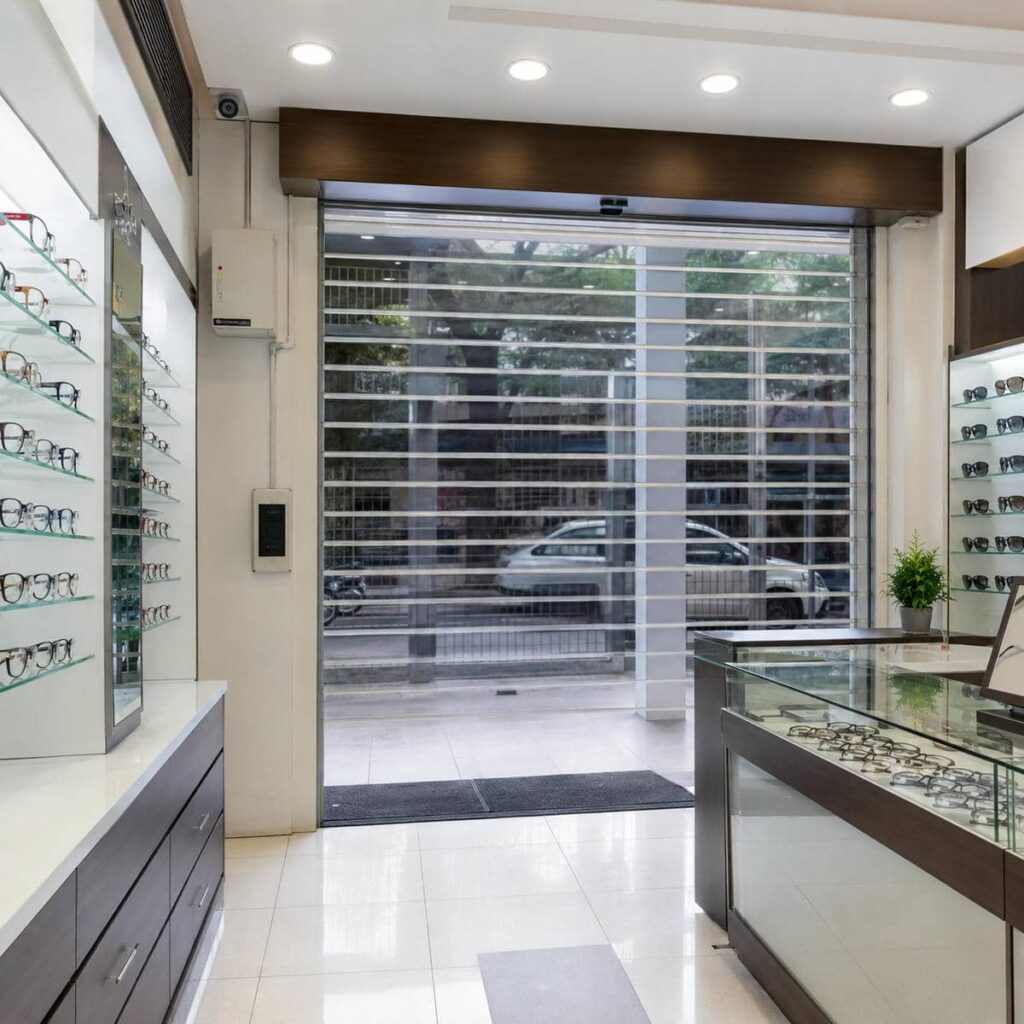

طرح غضروف پهن برای سطح یکنواخت تر و تعداد ردیف کمتر
تیغه پهن تعداد ردیف های موردنیاز برای پوشش یک ارتفاع مشخص را کاهش می دهد و می تواند ظاهر سطح را منظم تر نشان دهد. با این حال, افزایش عرض مقطع باعث می شود هندسه تیغه در برابر خمش اهمیت بیشتری پیدا کند. اگر پل ها یا قوس داخلی طراحی مناسبی نداشته باشند, بخش میانی می تواند در عرض زیاد تغییر شکل دهد. ضخامت و جنس متریال باید بر اساس دهانه انتخاب شوند تا تیغه پهن فقط از نظر ظاهری جذاب نباشد و عملکرد مکانیکی قابل اتکایی نیز داشته باشد.
در زمان رول شدن, تیغه پهن شعاع حرکتی متفاوتی دارد و قطر شفت باید با این هندسه سازگار باشد. اگر محور بسیار کوچک باشد, فشار روی محل قفل تیغه ها افزایش پیدا می کند و اگر قطر بیش از نیاز باشد, فضای رول بزرگ تر می شود. موتور نیز باید بر اساس وزن کل پرده انتخاب شود. طراحی درست این مدل به معنای هماهنگ کردن عرض تیغه با قطر شفت, ریل و ظرفیت محرک است تا حرکت در طول زمان پایدار باقی بماند.

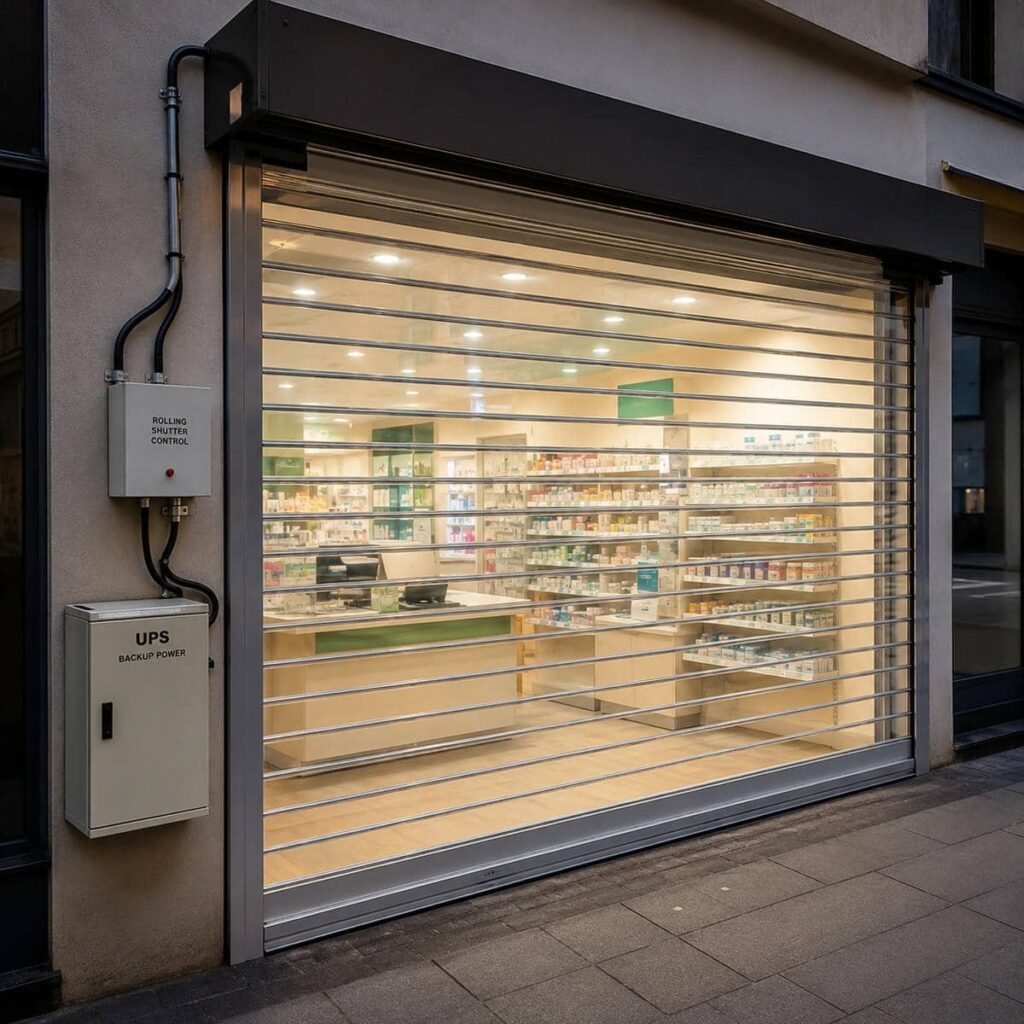

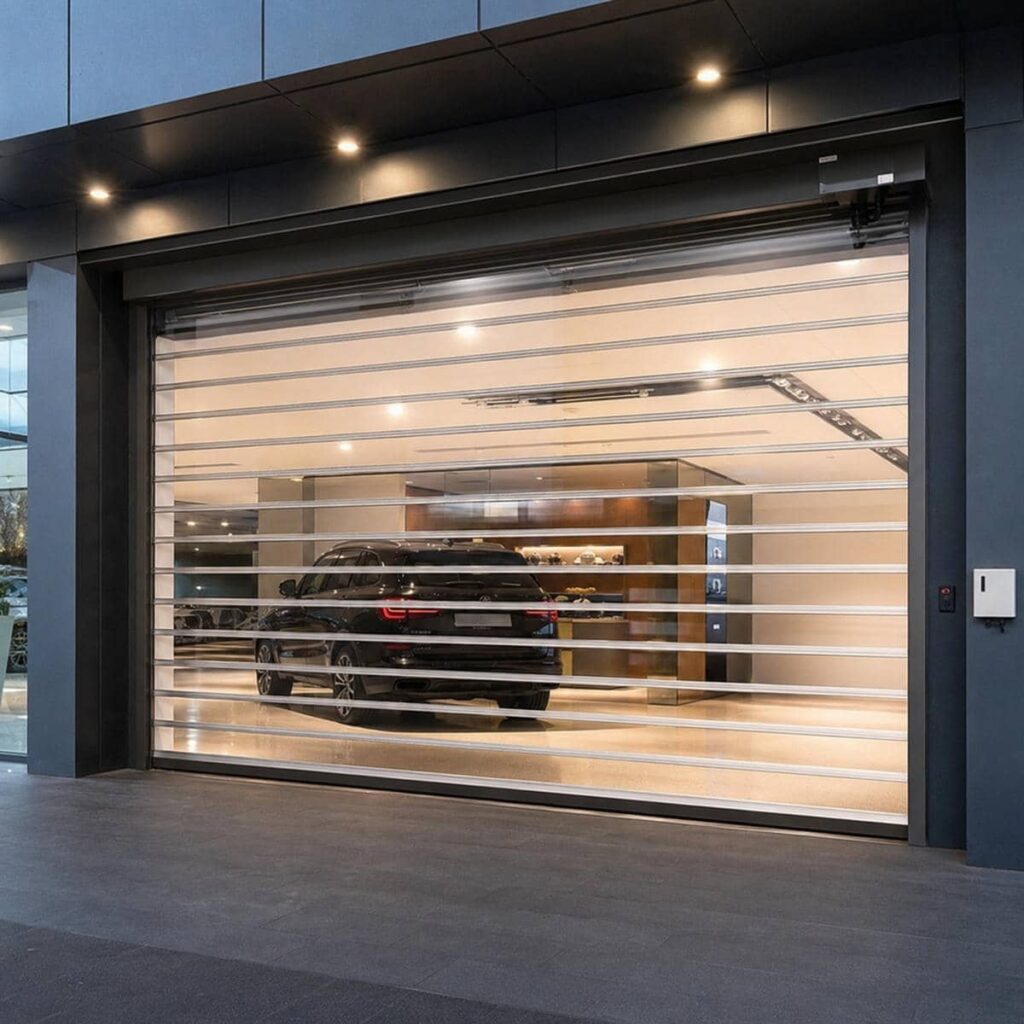

طرح تقویت شده برای دهانه عریض و بار مکانیکی بیشتر
در دهانه عریض, طول آزاد تیغه بیشتر می شود و مقاومت خمشی اهمیت بالاتری پیدا می کند. مدل تقویت شده می تواند با ضخامت بیشتر یا هندسه داخلی مناسب, تغییر شکل را محدود کند. این افزایش مقاومت معمولاً وزن پرده را نیز بالا می برد و همین موضوع باید در محاسبه موتور و شفت دیده شود. استفاده از پروفیل سنگین بدون تقویت محور می تواند باعث خمش شفت شود و نتیجه نهایی را برعکس انتظار, از نظر حرکت نامتقارن ضعیف کند.
ریل نیز در مدل تقویت شده باید عمق کافی برای کنترل لبه های پرده داشته باشد. اگر تیغه سنگین تر باشد, ضربه جانبی به ریل نیز می تواند بیشتر شود. زیرسازی محل ریل و براکت باید مقاومت کافی داشته باشد تا تراز سیستم در طول زمان تغییر نکند. بعد از نصب, شکل رول در چند مرحله بررسی می شود تا مرکز و دو طرف پرده یکنواخت جمع شوند. این کنترل اجرایی بخشی از عملکرد واقعی مدل تقویت شده است.
طرح دوجداره برای افزایش صلبیت و کنترل صدای تیغه
تیغه دوجداره می تواند ساختار صلب تری ایجاد کند و بسته به طراحی, صدای تماس میان ردیف ها را نیز کاهش دهد. فضای داخلی مقطع ممکن است خالی یا دارای ساختار مکمل باشد و همین موضوع بر وزن و رفتار صوتی اثر می گذارد. انتخاب مدل دوجداره باید با توجه به تعداد چرخه ها و عرض دهانه انجام شود, زیرا جرم بیشتر مستقیماً به موتور و شفت منتقل می شود. کیفیت اتصال دو جداره نیز باید یکنواخت باشد تا تیغه در طول خود تاب ایجاد نکند.
در نصب مدل دوجداره, ریل باید با ضخامت واقعی پروفیل هماهنگ باشد. فضای کم باعث اصطکاک و فضای زیاد باعث لرزش می شود. شفت نیز باید توان تحمل وزن کامل پرده را داشته باشد و قطر آن با شعاع حرکت تیغه هماهنگ باشد. اگر هدف کاهش صدا است, تنها ساختار دوجداره کافی نیست و تراز ریل, کیفیت قفل ها و نحوه تنظیم موتور نیز باید بررسی شوند, زیرا بخش زیادی از صدای غیرعادی از ایرادهای نصب ناشی می شود.
- مدل باریک باید میان رول کوچک و صلبیت کافی تعادل ایجاد کند.
- مدل پهن نیازمند بررسی شعاع رول و مقاومت خمشی است.
- مدل تقویت شده باید همراه با شفت و موتور قوی تر ارزیابی شود.
- مدل دوجداره فقط با ریل و قفل مناسب عملکرد کم صداتری خواهد داشت.
- عرض دهانه و چرخه کاری پیش از انتخاب طرح نهایی مشخص شوند.
هندسه غضروف, آلیاژ و اجزایی که دوام تیغه را می سازند
ویژگی اصلی تیغه غضروفی در نحوه خم شدن کنترل شده و درگیری ردیف ها با یکدیگر دیده می شود. مقطع باید در حالت بسته سطح نسبتاً پایدار ایجاد کند و در زمان جمع شدن نیز بدون گیر روی شفت حرکت کند. این رفتار به فرم غضروف, ضخامت دیواره, کیفیت آلیاژ و دقت تولید وابسته است. اگر محل اتصال دارای لقی زیاد باشد, صدا و ضربه افزایش پیدا می کند و اگر بیش از حد فشرده باشد, حرکت مفصلی محدود می شود. ریل, شفت و موتور نیز باید با همین هندسه هماهنگ شوند. به همین دلیل بررسی فنی تیغه غضروفی فقط مشاهده ظاهر سطح نیست و باید مسیر انتقال نیرو از موتور تا آخرین ردیف پرده ارزیابی شود.
فرم غضروف چگونه انعطاف و صلبیت را هم زمان کنترل می کند
غضروف یا بخش خمیده مقطع اجازه می دهد تیغه در محل اتصال زاویه بگیرد و روی شفت جمع شود. اگر شعاع این بخش مناسب باشد, حرکت نرم تر انجام می شود و فشار نقطه ای روی قفل کاهش پیدا می کند. در حالت بسته نیز هندسه مقطع باید به اندازه کافی مقاوم باشد تا تیغه تحت وزن خود یا فشار جانبی تغییر شکل محسوس نداشته باشد. این تعادل به طراحی دقیق نیاز دارد و تنها افزایش ضخامت نمی تواند جای هندسه مناسب را بگیرد.
در تولید, یکنواختی مقطع اهمیت زیادی دارد. اگر بعضی تیغه ها شعاع متفاوتی داشته باشند, اتصال ردیف ها یکسان نخواهد بود و پرده ممکن است هنگام رول شدن صدای بیشتری ایجاد کند. بررسی چند نمونه از طول تولیدشده می تواند تفاوت های احتمالی را مشخص کند. همچنین محل قفل باید بدون لبه تیز باشد تا در چرخه های مکرر باعث سایش سطح مجاور نشود. کیفیت هندسه مستقیماً بر دوام مفصل میان تیغه ها اثر می گذارد.
کیفیت آلیاژ و اکستروژن بر وزن و دوام اثر مستقیم دارند
آلیاژ مناسب باید امکان شکل دهی دقیق مقطع را فراهم کند و پس از تولید نیز فرم تیغه پایدار باقی بماند. کیفیت پایین مواد یا فرآیند می تواند به تغییر ضخامت, تاب یا اختلاف سطح منجر شود. این ایرادها در یک ردیف ممکن است کوچک باشند, اما با کنار هم قرارگرفتن تعداد زیادی تیغه روی حرکت کل پرده اثر می گذارند. وزن هر تیغه نیز به آلیاژ و ضخامت وابسته است و باید در محاسبه موتور لحاظ شود.
اکستروژن یکنواخت باعث می شود محل قفل و غضروف در تمام طول رفتار مشابهی داشته باشند. اگر دیواره در یک بخش نازک تر باشد, مقاومت خمشی همان ناحیه کاهش پیدا می کند. کنترل کیفیت بهتر است هم سطح خارجی و هم مقطع برش خورده را در نظر بگیرد. وزن واقعی نمونه نیز می تواند برای برآورد جرم پرده استفاده شود. این اطلاعات کمک می کنند موتور و شفت بر اساس داده واقعی انتخاب شوند, نه فقط عنوان تجاری تیغه.

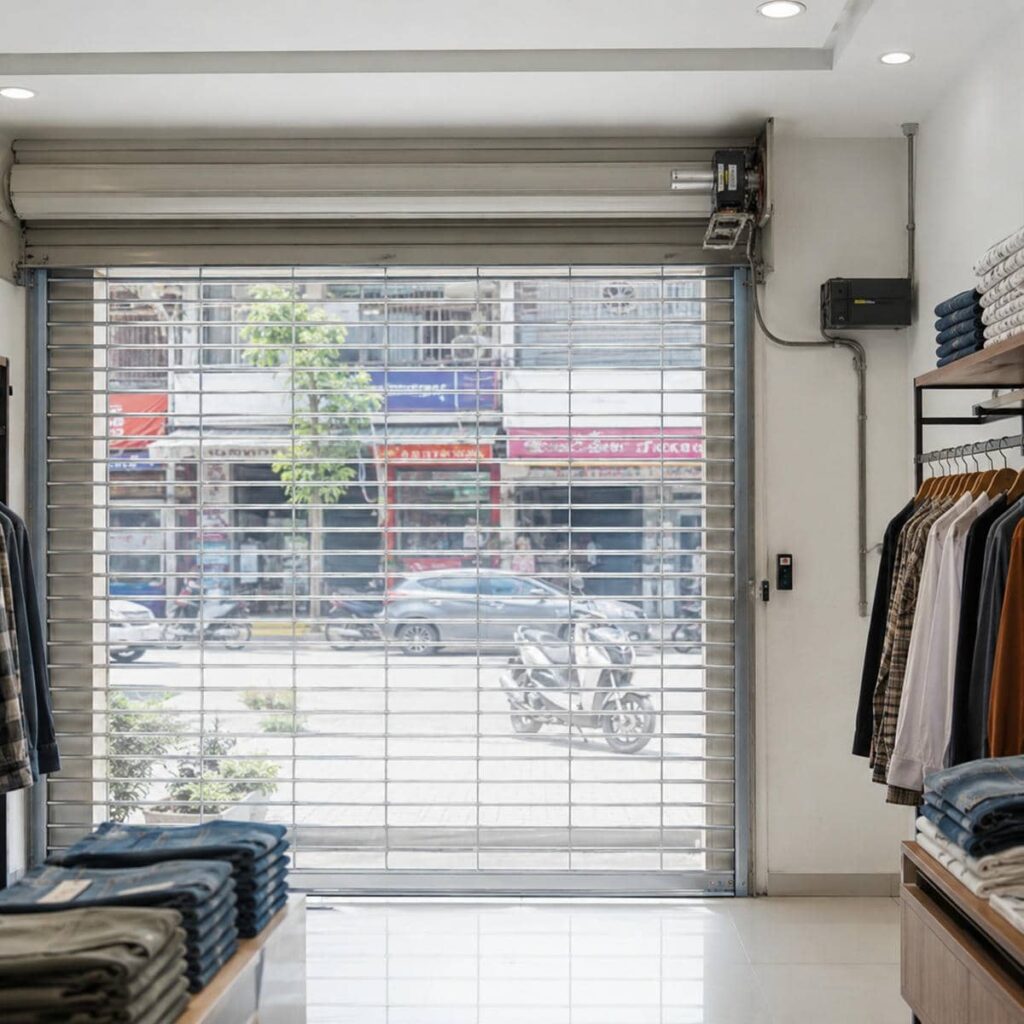

پوشش رنگی باید بدون اختلال در محل اتصال اجرا شود
رنگ پودری یا پوشش محافظ می تواند ظاهر تیغه را تغییر دهد و سطح آلومینیوم یا فلز را در برابر سایش و شرایط محیطی محافظت کند. ضخامت پوشش در محل قفل نباید به اندازه ای باشد که آزادی حرکت تیغه ها کاهش پیدا کند. اگر رنگ در نقاط اتصال تجمع داشته باشد, اصطکاک افزایش می یابد و صدای حرکت بیشتر می شود. آماده سازی سطح و اجرای یکنواخت پوشش از عوامل مهم دوام ظاهری هستند.
در ریل نیز تماس مداوم می تواند بخشی از پوشش را ساییده کند. اگر سایش فقط در یک سمت دیده شود, باید تراز ریل بررسی شود و صرفاً کیفیت رنگ مقصر دانسته نشود. نظافت با ابزار نرم و مواد سازگار نیز به حفظ پوشش کمک می کند. تغییر رنگ یا خراش در نقاط مشخص می تواند نشانه فشار مکانیکی باشد و بررسی هم زمان ظاهر و مسیر حرکت به تشخیص علت واقعی کمک می کند.
مدل پانچ دار و ترکیبی باید از نظر اتصال و وزن دوباره محاسبه شوند
پانچ کردن بخشی از تیغه می تواند برای عبور نور یا تهویه استفاده شود, اما حذف بخشی از سطح پروفیل رفتار مکانیکی آن را تغییر می دهد. محل و اندازه سوراخ ها باید با غضروف و قفل فاصله مناسب داشته باشند تا ناحیه اتصال ضعیف نشود. کیفیت لبه های پانچ نیز اهمیت دارد و نباید پلیسه یا آسیب پوشش باقی بماند. اگر تنها بخشی از پرده پانچ دار باشد, محل قرارگیری ردیف ها پیش از تولید تعیین می شود.
مدل ترکیبی ممکن است از تیغه های غضروفی متفاوت یا ترکیب تیغه بسته و پانچ استفاده کند. وزن کامل پرده باید پس از نهایی شدن ترکیب محاسبه شود. استفاده از تیغه های با ضخامت بسیار متفاوت می تواند روی نحوه جمع شدن در شفت اثر بگذارد و ریل نیز باید با همه ردیف ها سازگار باشد. طراحی ترکیبی موفق زمانی حاصل می شود که ظاهر, وزن و هندسه رول در یک مرحله مشترک بررسی شوند.
- فرم غضروف باید آزادی حرکت کنترل شده و صلبیت کافی ایجاد کند.
- کیفیت اکستروژن در تمام طول تیغه یکنواخت باشد.
- پوشش نباید حرکت قفل های بین ردیف ها را محدود کند.
- سایش یک طرفه می تواند نشانه ناترازی ریل باشد.
- طرح پانچ دار و ترکیبی پس از نهایی شدن از نظر وزن دوباره محاسبه شوند.
انتخاب طرح و نصب تیغه غضروفی با کنترل مسیر حرکت
نصب صحیح تیغه غضروفی از بررسی مسیر حرکت آغاز می شود, زیرا این تیغه برای عملکرد درست به آزادی مفصلی و هدایت دقیق داخل ریل نیاز دارد. ابتدا عرض و ارتفاع دهانه, فضای رول, محل موتور و زیرسازی اندازه گیری می شوند. سپس مدل تیغه, ضخامت و وزن پرده مشخص خواهد شد و شفت و موتور بر همان اساس انتخاب می شوند. در مرحله اجرا, ریل ها باید موازی باشند و محور بدون انحراف نصب شود. اگر یک سمت پرده اصطکاک بیشتری داشته باشد, قفل های تیغه تحت فشار نامساوی قرار می گیرند و صدا یا سایش افزایش پیدا می کند. تنظیم موتور تنها پس از تأیید حرکت آزاد انجام می شود و چند چرخه کامل برای ارزیابی نحوه رول, توقف و صدای سیستم ضروری است.
اندازه گیری باید قطر رول نهایی را از ابتدا در نظر بگیرد
ارتفاع دهانه مستقیماً بر تعداد تیغه ها و قطر رول در حالت باز اثر می گذارد. عرض تیغه, ضخامت و فرم غضروف نیز تعیین می کنند هر ردیف با چه شعاعی روی شفت قرار گیرد. اگر فضای بالای دهانه محدود باشد, باید پیش از تولید مشخص شود که رول کامل بدون برخورد با سازه یا تجهیزات جانبی جای می گیرد. اندازه گیری تنها بر اساس عرض و ارتفاع بازشو برای این نوع کرکره کافی نیست.
محل موتور و براکت نیز باید از همان مرحله مشخص شود. موتور باید فضای سرویس داشته باشد و براکت ها روی زیرسازی مقاوم نصب شوند. اگر سازه تحمل کافی نداشته باشد, تغییر تراز در طول زمان می تواند مسیر ریل را تحت تأثیر قرار دهد. ثبت قطر تقریبی رول, فضای موتور و محل اتصالات قبل از تولید باعث می شود طراحی تیغه و محور با شرایط واقعی هماهنگ شود و اصلاحات ناخواسته هنگام نصب کاهش پیدا کنند.
مدل کم صدا به تیغه سالم و نصب دقیق هم زمان نیاز دارد
کاهش صدا تنها با انتخاب نام یک تیغه خاص حاصل نمی شود. کیفیت قفل بین ردیف ها, مقدار لقی, تراز ریل و نحوه جمع شدن روی شفت همگی در صدای حرکت نقش دارند. اگر تیغه در ریل ضربه بزند یا محور خارج از تراز باشد, حتی پروفیل با طراحی مناسب نیز می تواند صدای قابل توجهی ایجاد کند. به همین دلیل مدل کم صدا باید همراه با کنترل مکانیکی دقیق نصب شود.
در سرویس دوره ای, افزایش تدریجی صدا می تواند نشانه تغییر لقی, تجمع آلودگی داخل ریل یا فشار روی یک سمت پرده باشد. قبل از استفاده از روان کننده باید محل مناسب و سازگاری آن با قطعات مشخص شود. استفاده نامناسب می تواند گردوغبار را جذب کند. بهترین نتیجه زمانی به دست می آید که علت صدا تشخیص داده شود و تنظیم یا تعمیر دقیق همان بخش انجام گیرد.
مدل پرتردد به موتور متناسب و قفل های مقاوم تر نیاز دارد
در ورودی پرتردد, تیغه و قفل بین ردیف ها تعداد بیشتری چرخه خم و بازشدن را تجربه می کنند. کیفیت محل اتصال اهمیت بیشتری پیدا می کند و موتور نیز باید برای الگوی استفاده واقعی انتخاب شود. وزن پرده تنها معیار موتور نیست؛ دفعات کار و زمان استراحت تجهیزات نیز در تصمیم فنی نقش دارند. دسترسی به موتور و نقاط سرویس باید از ابتدا در طراحی دیده شود.
برنامه نگهداری برای مدل پرتردد بهتر است منظم تر باشد. تغییر صدا, سایش ریل یا لقی میان تیغه ها باید قبل از تبدیل شدن به خرابی جدی بررسی شود. ریل تمیز و شفت تراز باعث می شوند هر چرخه با مقاومت کمتری انجام شود. این موضوع هم عمر موتور و هم دوام قفل ها را افزایش می دهد. سرویس پیشگیرانه در چنین کاربری ای بخشی از طراحی عملکردی سیستم است.

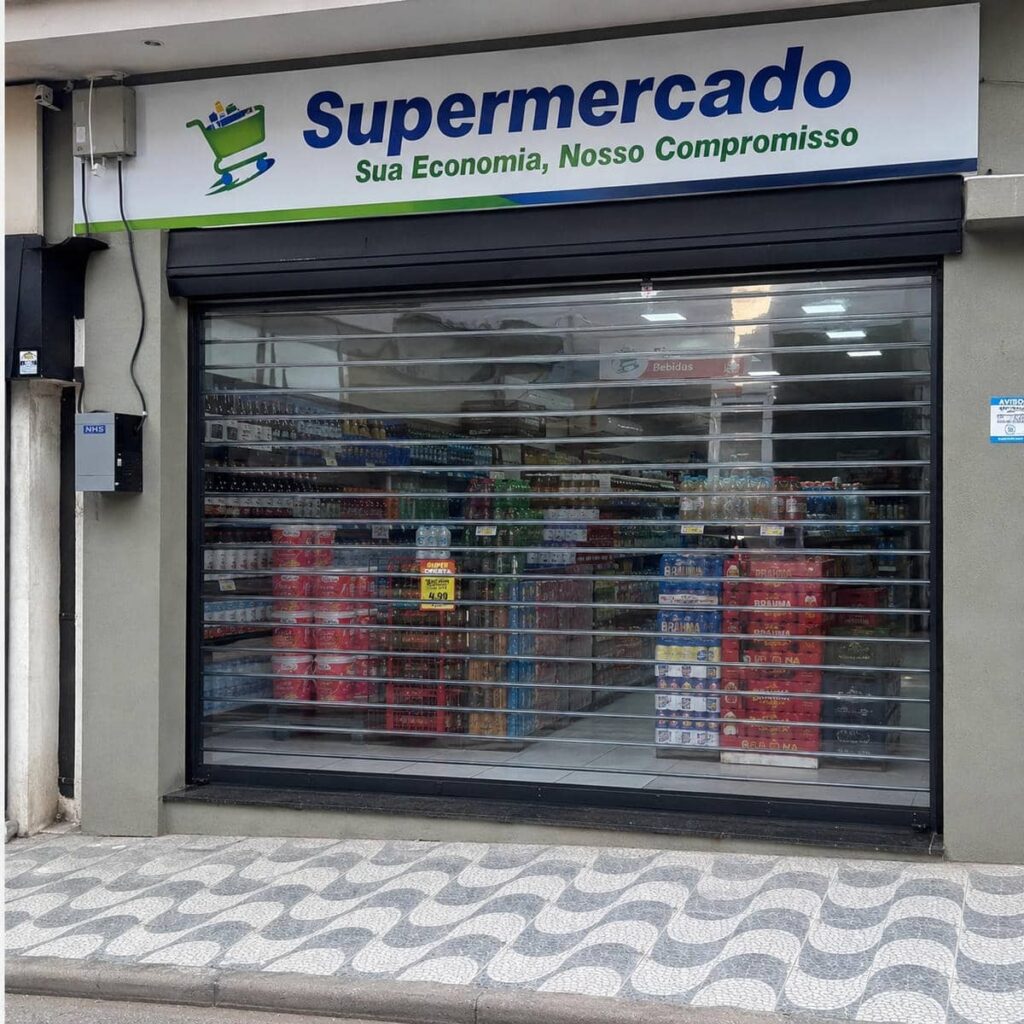

تراز شفت و ریل قبل از تنظیم موتور تأیید می شود
براکت ها باید در یک راستا قرار گیرند تا شفت بدون شیب نصب شود. سپس ریل ها نسبت به محور و مسیر پرده تنظیم می شوند. اگر فاصله ریل ها در طول مسیر تغییر کند, تیغه در بخشی از حرکت تحت فشار قرار می گیرد. استفاده از نیروی بیشتر موتور برای عبور از این نقطه راه حل مناسبی نیست, زیرا غضروف ها و محل قفل همچنان تحت فشار باقی خواهند ماند.
پس از رفع کامل مقاومت مکانیکی, حدود بالا و پایین موتور تنظیم می شوند. توقف بالا باید قبل از جمع شدن بیش از حد پرده باشد و توقف پایین نیز نباید فشار غیرضروری ایجاد کند. چند چرخه کامل برای بررسی صدای قفل ها, شکل رول و تراز پرده انجام می شود. اگر تغییر سرعت یا صدای سایشی وجود داشته باشد, مسیر مکانیکی دوباره کنترل خواهد شد. این روش نصب, عیب را از منبع اصلی اصلاح می کند.
- قطر رول و فضای بالای دهانه پیش از تولید بررسی شوند.
- مدل کم صدا با کنترل تراز و لقی قفل ها اجرا شود.
- مدل پرتردد بر اساس چرخه کاری واقعی انتخاب شود.
- شفت و ریل پیش از تنظیم موتور از نظر تراز کنترل شوند.
- مقاومت مکانیکی با افزایش قدرت موتور جبران نشود.
- چند چرخه کامل پیش از تحویل نهایی آزمایش شوند.
قیمت, سفارش, نگهداری و خدمات تیغه غضروفی در ایمن کمک
هزینه کرکره تیغه غضروفی از مشخصات فنی مجموعه شکل می گیرد و مقایسه فقط بر اساس مساحت دهانه تصویر دقیقی ارائه نمی دهد. عرض و ضخامت تیغه, آلیاژ, نوع غضروف, پوشش سطح, مدل پانچ یا ترکیبی, موتور, شفت, ریل و شرایط زیرسازی همگی بر ساختار سفارش اثر دارند. مدل تقویت شده یا دوجداره ممکن است جرم بیشتری ایجاد کند و به تجهیزات محرک متفاوتی نیاز داشته باشد. سفارش حرفه ای باید با تعیین نوع استفاده و اندازه گیری شروع شود, سپس مدل تیغه نهایی گردد و وزن پرده برای انتخاب موتور محاسبه شود. نگهداری نیز بر دوام واقعی اثر مستقیم دارد؛ بررسی لقی قفل ها, تمیزکردن ریل و کنترل صدای حرکت می تواند ایرادهای کوچک را قبل از افزایش فشار روی سیستم آشکار کند.
عوامل مؤثر بر قیمت کرکره برقی تیغه غضروفی
ابعاد دهانه مقدار متریال را تعیین می کند, اما عرض و ضخامت پروفیل نیز روی وزن و فرآیند تولید اثر دارند. مدل دوجداره, تقویت شده, پانچ دار یا رنگی می تواند مشخصات متفاوتی داشته باشد. پس از تعیین وزن, موتور و شفت انتخاب می شوند و ریل, براکت, تجهیزات فرمان و شرایط نصب نیز به سفارش اضافه خواهند شد. بنابراین هزینه نهایی نتیجه چند انتخاب مرتبط است و تنها با عنوان تیغه قابل مقایسه نیست.
کیفیت نصب نیز بخشی از ارزش سفارش است. زیرسازی مناسب, تراز دقیق و امکان سرویس آینده می توانند از هزینه های ناشی از سایش و فشار نامتقارن جلوگیری کنند. ایمن کمک می تواند مشخصات تیغه و تجهیزات را پیش از سفارش تفکیک کند تا اختلاف پیشنهادها از نظر متریال, موتور یا اجرای فنی قابل تشخیص باشد. این روش باعث می شود مقایسه به جای تمرکز صرف بر هزینه اولیه, بر ترکیب واقعی محصول و خدمات استوار شود.

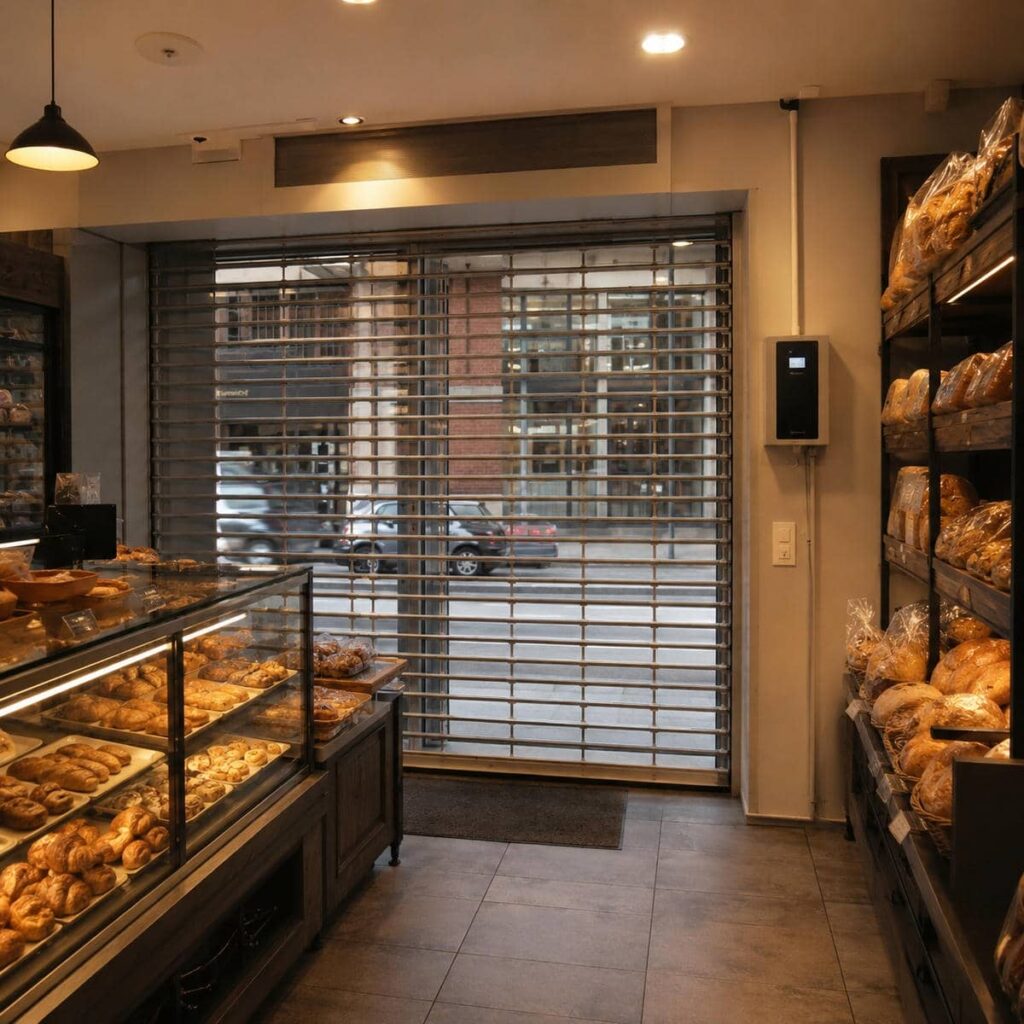

سفارش حرفه ای از تعیین نوع تیغه و چرخه کاری آغاز می شود
در مرحله اول باید مشخص شود کرکره چه مقدار استفاده روزانه دارد و عرض دهانه چقدر است. سپس مدل باریک, پهن, تقویت شده, دوجداره یا ترکیبی انتخاب می شود. وزن نهایی پرده بعد از تعیین تیغه محاسبه خواهد شد و موتور و شفت بر همان اساس انتخاب می شوند. این ترتیب باعث می شود ظرفیت تجهیزات به ساختار واقعی محصول وابسته باشد و انتخاب زودهنگام موتور باعث محدودشدن طراحی نشود.
رنگ, پانچ, نوع کنترل و جزئیات نصب در مرحله بعد نهایی می شوند. بهتر است مشخصات همه اجزا پیش از تولید ثبت شوند تا هنگام تحویل امکان تطبیق وجود داشته باشد. این اطلاعات در تعمیرات آینده نیز مفید هستند, زیرا نوع تیغه و تجهیزات سریع تر شناسایی می شوند. سفارش مستند خطای انتخاب قطعه جایگزین را کاهش می دهد و فرآیند خدمات پس از نصب را منظم تر می کند.

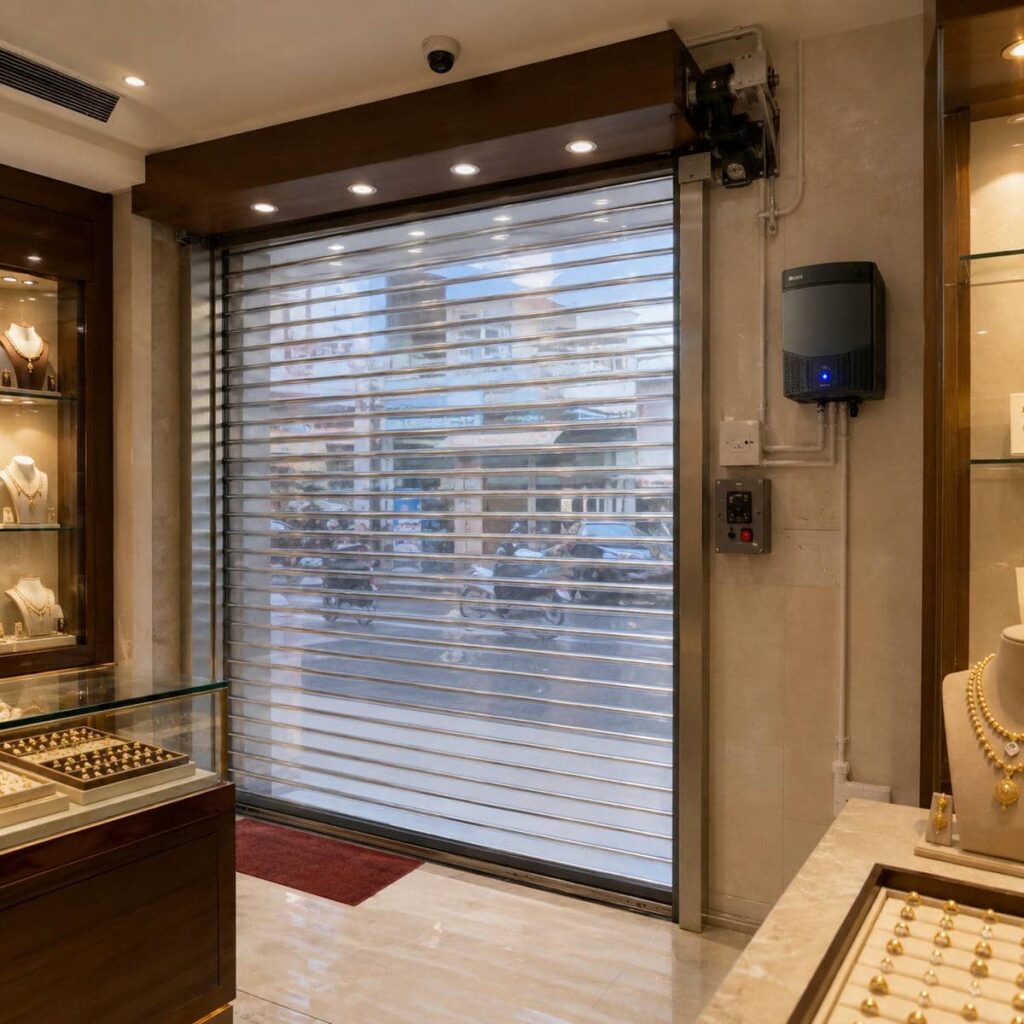

نگهداری قفل ها و ریل از افزایش اصطکاک جلوگیری می کند
قفل بین تیغه های غضروفی در هر چرخه حرکت می کند و به همین دلیل تغییر لقی یا سایش آن باید در بازدید دوره ای بررسی شود. ریل نیز باید تمیز باشد تا ذرات سخت یا جسم خارجی به لبه تیغه فشار وارد نکنند. افزایش صدا یا حرکت پله ای می تواند نشانه مشکل در یکی از همین بخش ها باشد. ادامه استفاده بدون بررسی ممکن است فشار را به موتور منتقل کند.
شکل رول روی محور نیز اطلاعات مفیدی درباره سلامت سیستم می دهد. اگر یک سمت رول متراکم تر باشد, تراز شفت یا ریل باید بررسی شود. پوشش سطح و نقاط تماس نیز از نظر سایش کنترل می شوند. نگهداری فنی به جای تعویض دوره ای بدون تشخیص, بر مشاهده رفتار سیستم و اصلاح علت تمرکز دارد. این رویکرد می تواند عمر تیغه و تجهیزات محرک را افزایش دهد.

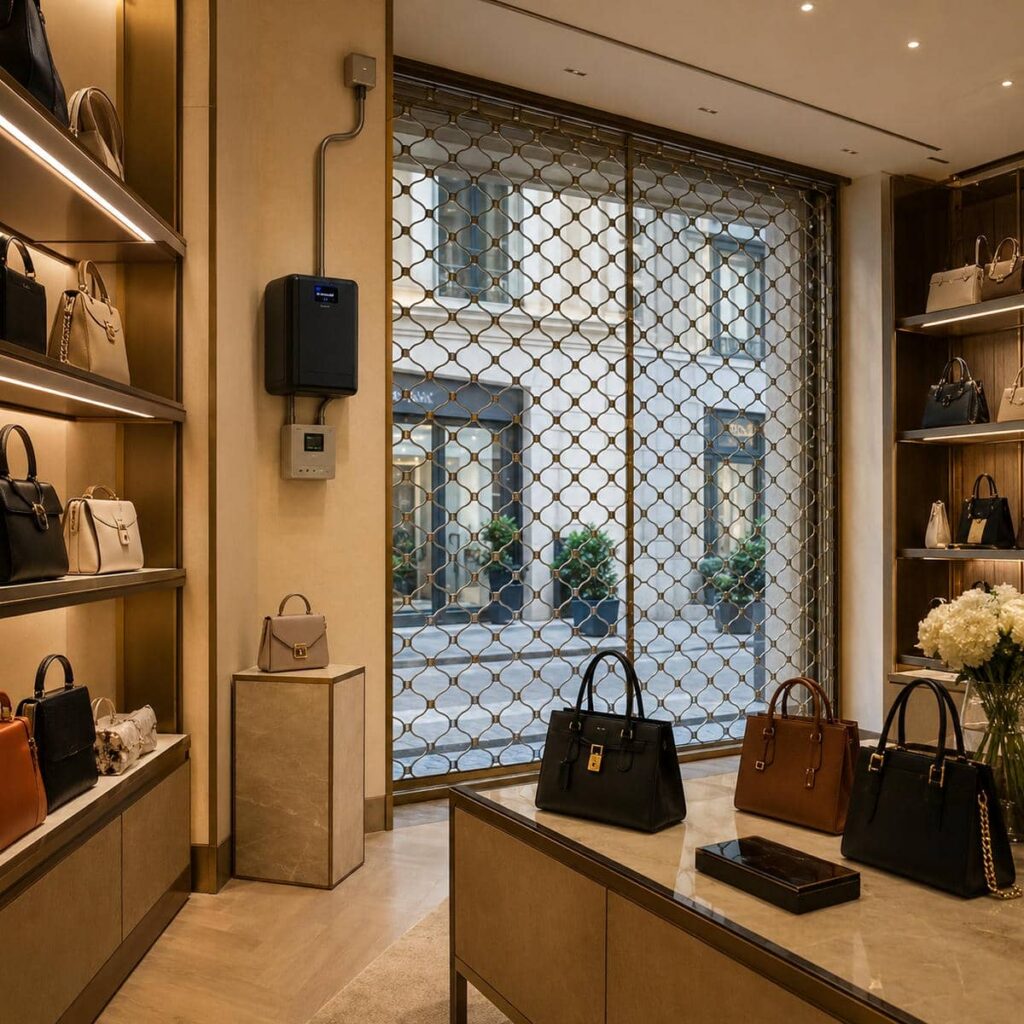

تعمیر باید علت صدا یا گیر تیغه را مشخص کند
صدای ضربه, حرکت کند, توقف در یک نقطه یا لرزش می تواند از قفل تیغه, ریل, شفت, یاتاقان یا موتور ناشی شود. تعمیر باید با مشاهده مسیر حرکت آغاز شود تا مشخص شود مقاومت در کدام بخش ایجاد شده است. تعویض موتور بدون بررسی ریل یا شفت ممکن است مشکل را برطرف نکند و حتی موتور جدید نیز تحت همان فشار قبلی قرار گیرد.
در خدمات ایمن کمک, بررسی می تواند از تیغه و ریل شروع شود و سپس شفت, موتور و مدار فرمان کنترل شوند. اگر یک تیغه تعویض شود, عرض, ضخامت و فرم قفل آن باید با ردیف های موجود سازگار باشد. پس از تعمیر, چند چرخه کامل برای بررسی صدا, تراز و توقف اجرا می شود. تعمیر کامل زمانی است که علت ایجاد فشار برطرف شده باشد و نه فقط نشانه ظاهری خرابی.
- هزینه سفارش با توجه به تیغه, موتور, شفت و شرایط اجرا بررسی شود.
- چرخه کاری و عرض دهانه پیش از انتخاب مدل مشخص شوند.
- مشخصات فنی تیغه و تجهیزات قبل از تولید ثبت شوند.
- قفل تیغه و داخل ریل در نگهداری دوره ای بررسی شوند.
- افزایش صدا یا حرکت نامنظم پیش از ادامه استفاده عیب یابی شود.
- پس از تعمیر, چند چرخه کامل برای کنترل نتیجه انجام شود.
انتخاب طرح به عرض دهانه, وزن مطلوب, تعداد چرخه های کاری و فضای رول بستگی دارد. مدل باریک برای بعضی فضاهای محدود مناسب است, در حالی که دهانه عریض ممکن است به تیغه تقویت شده نیاز داشته باشد. مدل دوجداره نیز برای صلبیت بیشتر قابل بررسی است. تصمیم نهایی باید بعد از محاسبه وزن انجام شود تا شفت, موتور و ریل با مدل واقعی تیغه هماهنگ باشند.
قیمت به ابعاد, جنس و ضخامت تیغه, فرم غضروف, مدل دوجداره یا تقویت شده, رنگ, موتور, شفت, ریل و شرایط نصب وابسته است. مدل پانچ دار یا ترکیبی نیز ممکن است فرآیند تولید متفاوتی داشته باشد. برای مقایسه دقیق باید مشخصات پیشنهادها یکسان باشند. استعلام فنی پس از اندازه گیری و انتخاب طرح انجام می شود تا تجهیزات بر اساس وزن واقعی پرده تعیین شوند.
غضروف محل انعطاف کنترل شده تیغه است و اجازه می دهد ردیف ها هنگام جمع شدن زاویه بگیرند. اگر شعاع یا فرم این بخش مناسب نباشد, فشار روی قفل ها افزایش پیدا می کند و حرکت می تواند با صدا یا گیر همراه شود. در حالت بسته نیز فرم مقطع باید صلبیت کافی ایجاد کند. بنابراین هندسه غضروف باید میان حرکت روی شفت و پایداری پرده تعادل برقرار کند.
قطر شفت شعاع اولیه جمع شدن تیغه را تعیین می کند. اگر قطر با هندسه غضروف و عرض تیغه هماهنگ نباشد, قفل ها در زمان پیچیدن تحت زاویه نامناسب قرار می گیرند. شفت همچنین باید وزن کامل پرده را بدون خمش محسوس تحمل کند. انتخاب آن باید پس از مشخص شدن مدل تیغه, ارتفاع پرده و وزن نهایی انجام شود تا هم شکل رول و هم حرکت متقارن حفظ شوند.
نوع تیغه, تعداد ردیف های پانچ, محل قرارگیری بخش باز, ضخامت پروفیل, رنگ و ابعاد کلی باید پیش از تولید مشخص شوند. سپس وزن کامل پرده محاسبه می شود تا موتور و شفت متناسب انتخاب شوند. اگر چند مدل تیغه با هم ترکیب شوند, سازگاری قفل و ضخامت آن ها با ریل نیز بررسی خواهد شد. ثبت این مشخصات از تغییرات ناگهانی هنگام نصب جلوگیری می کند.
افزایش صدا, لرزش, حرکت پله ای, گیر در نقطه مشخص, سایش یک طرفه یا رول نامنظم از نشانه هایی هستند که باید بررسی شوند. علت می تواند در قفل تیغه, ریل, شفت, یاتاقان یا موتور باشد. استفاده طولانی در وضعیت غیرعادی توصیه نمی شود. عیب یابی از بخش مکانیکی آغاز می شود و پس از اطمینان از حرکت آزاد پرده, موتور و سیستم کنترل بررسی خواهند شد.
جمع بندی
کرکره برقی تیغه غضروفی باید بر اساس ارتباط میان هندسه تیغه, آلیاژ, ضخامت, قفل ردیف ها, ریل, شفت و موتور انتخاب شود, زیرا رفتار مناسب این محصول به تعادل میان صلبیت و انعطاف وابسته است. مدل باریک, پهن, تقویت شده, دوجداره, پانچ دار, رنگی, کم صدا و مناسب تردد بالا از نظر وزن و نحوه رول تفاوت دارند و انتخاب آن ها باید با شرایط واقعی دهانه هماهنگ باشد. کیفیت اکستروژن و پوشش سطح نیز بر دوام ظاهری و مکانیکی اثر دارند, در حالی که نصب تراز از سایش و فشار غیرضروری روی قفل ها جلوگیری می کند. هزینه سفارش به متریال, ابعاد, نوع تیغه, موتور, شفت و شرایط اجرا بستگی دارد و مقایسه فنی باید بر اساس مشخصات یکسان انجام شود. برای بررسی 12 طرح, انتخاب تیغه مناسب, مشاوره نصب و دریافت استعلام قیمت روز می توان از ایمن کمک استفاده کرد تا تصمیم نهایی با اطمینان بیشت و بر پایه کنترل کیفیت اجرایی انجام شود.
