12 طرح درب اتوماتیک شیشه ای اداری کارتخوان
12 طرح درب اتوماتیک شیشه ای اداری کارتخوان نشان می دهند که انتخاب درست اپراتور, نوع شیشه و سیستم کنترل تردد چگونه می تواند ورود کارکنان را سریع تر کند و هم زمان امنیت دسترسی را افزایش دهد. در این ساختار, کارتخوان فقط یک وسیله جانبی برای باز کردن درب نیست, بلکه بخشی از زنجیره کنترل است که باید با کنترلر اپراتور, قفل برقی, سنسور ایمنی و منطق خروج اضطراری هماهنگ شود. درب اتوماتیک شیشه ای اداری کارتخوان می تواند با ساختار کشویی تک لت, دو لت, تلسکوپی, فریم دار, فریم لس یا ترکیبی با پنل ثابت طراحی شود و هر طرح از نظر عرض مفید, وزن شیشه, محل نصب ریدر و نحوه سیم کشی تفاوت دارد. هماهگی نادرست میان فرمان کارتخوان و کنترلر ممکن است تأخیر در باز شدن, قفل شدن نامناسب یا سیکل های اضافی ایجاد کند. همچنین انتخاب شیشه سکوریت, ریل, غلطک, موتور, قفل و منبع تغذیه باید بر اساس میزان تردد و سطح امنیت مجموعه انجام شود. هزینه نهایی به ابعاد, مدل بازشو, تجهیزات کنترل دسترسی, نوع یراق و جزئیات نصب وابسته است و بدون مشخصات واقعی پروژه نمی توان آن را دقیق ارزیابی کرد. ایمن کمک می تواند پیش از سفارش, مسیر تردد, سطح دسترسی و مشخصات فنی ورودی را بررسی کند تا عملکرد درب و کارتخوان به صورت یک سیستم یکپارچه طراحی شود.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| نوع بازشو | مدل کشویی, تلسکوپی یا تک لت مشخص می کند لت شیشه ای چگونه حرکت کند و کنترل دسترسی چه زمانی فرمان باز شدن را به اپراتور ارسال کند. | مدل را بر اساس عرض مفید, فضای جانبی و مسیر عبور کارکنان انتخاب کنید. |
| کارتخوان | کارتخوان شناسه مجاز را دریافت می کند و پس از تأیید, فرمان کنترل شده ای برای باز شدن درب به کنترلر یا ماژول واسط می فرستد. | نوع کارتخوان باید با سطح امنیت, تعداد کاربران و سیستم کنترل دسترسی ساختمان هماهنگ باشد. |
| اپراتور | اپراتور شامل موتور, کنترلر, ریل و سیستم انتقال نیرو است و باید وزن شیشه و تعداد سیکل کاری ورودی اداری را به صورت پایدار تحمل کند. | توان موتور را همراه با ظرفیت سیکل کاری و وزن کامل لت بررسی کنید. |
| شیشه سکوریت | شیشه سکوریت بخش اصلی لت متحرک را تشکیل می دهد و ابعاد, ضخامت و نحوه مهار آن بر وزن و عملکرد مکانیکی درب اثر دارد. | ابعاد شیشه را پس از نهایی شدن نوع فریم و یراق تعیین کنید. |
| قفل الکتریکی | قفل در زمان بسته بودن می تواند سطح کنترل دسترسی را افزایش دهد, اما آزاد شدن آن باید با فرمان اپراتور و شرایط اضطراری هماهنگ باشد. | منطق باز و بسته شدن قفل را پیش از سیم کشی نهایی مشخص کنید. |
| سنسور ایمنی | سنسور ایمنی حضور فرد یا مانع را در مسیر حرکت شیشه تشخیص می دهد و از بسته شدن نامناسب در زمان عبور جلوگیری می کند. | محدوده تشخیص باید با عرض واقعی مسیر عبور تنظیم شود. |
| منبع تغذیه | تغذیه پایدار برای کارتخوان, کنترلر و تجهیزات جانبی اهمیت دارد و افت ولتاژ می تواند باعث فرمان های نامنظم یا عملکرد ناپایدار شود. | ظرفیت منبع تغذیه را بر اساس مجموع مصرف تجهیزات و شرایط پشتیبان انتخاب کنید. |
| زیرسازی و کابل کشی | زیرسازی ریل و مسیر کابل کارتخوان باید پیش از نصب نهایی مشخص شوند تا حرکت لت و دسترسی سرویس با سیم کشی تداخل نداشته باشد. | مسیر کابل قدرت و کنترل را از ابتدا در نقشه اجرا مشخص کنید. |
| نگهداری | بازدید ریل, غلطک, کارتخوان, قفل, سنسور و اتصالات باعث می شود مشکلات مکانیکی و کنترلی پیش از ایجاد اختلال جدی شناسایی شوند. | برنامه سرویس را بر اساس تردد و اهمیت امنیت ورودی تنظیم کنید. |

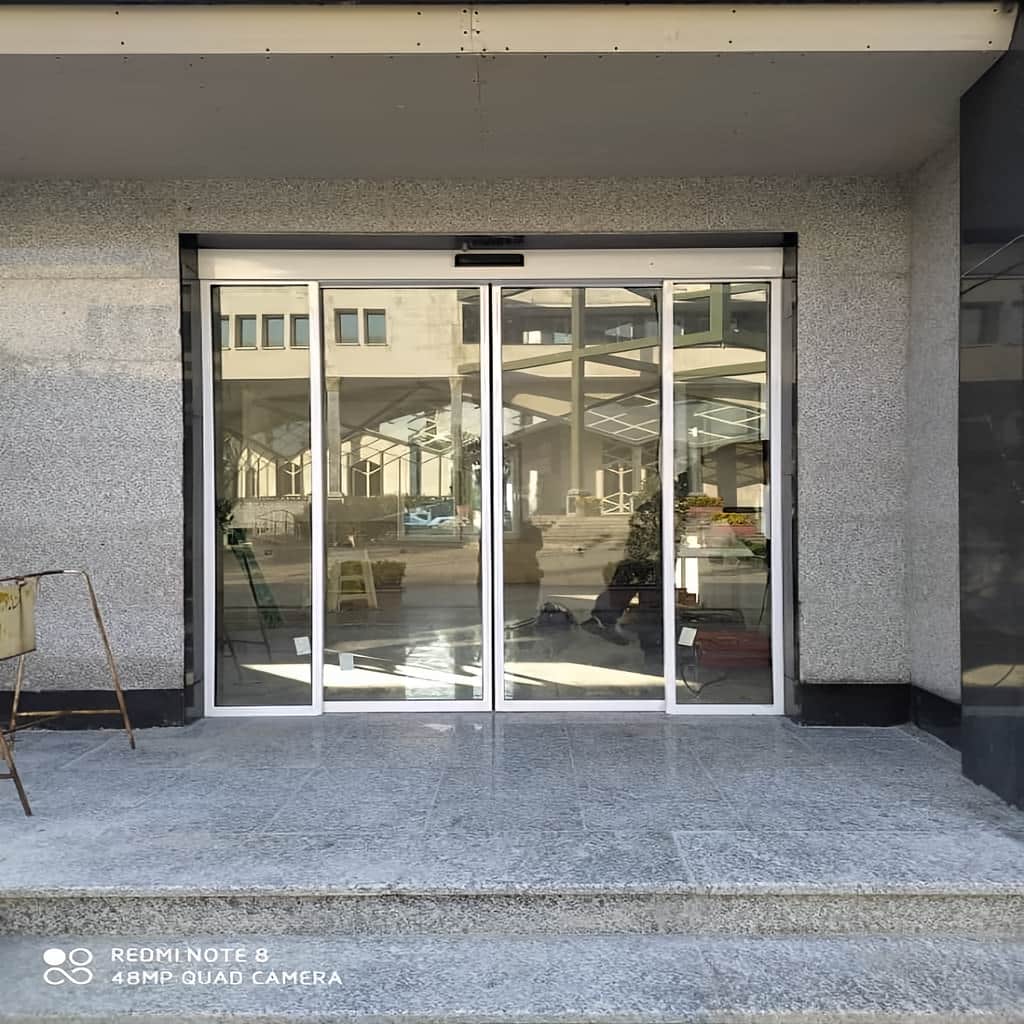

عملکرد درب اتوماتیک اداری کارتخوان در کنترل تردد
درب اتوماتیک شیشه ای اداری کارتخوان باید دو وظیفه را به صورت هم زمان انجام دهد: مسیر عبور را از نظر مکانیکی روان نگه دارد و فقط پس از دریافت فرمان معتبر اجازه ورود بدهد. این ترکیب باعث می شود طراحی سیستم از یک درب اتوماتیک معمولی پیچیده تر باشد, زیرا کارتخوان, کنترلر دسترسی, قفل و اپراتور باید منطق مشخصی برای تبادل فرمان داشته باشند. در زمان ارائه کارت یا شناسه, ابتدا اعتبار کاربر بررسی می شود و سپس فرمان آزاد شدن قفل و باز شدن درب صادر می گردد. پس از عبور نیز سیستم باید در زمان مناسب بسته شود و دوباره به وضعیت کنترل شده برگردد. انتخاب نوع درب به عرض دهانه, تعداد کاربران, جهت رفت وآمد و فضای جانبی وابسته است. اگر این عوامل از ابتدا در نظر گرفته شوند, سرعت ورود و سطح امنیت بدون ایجاد تأخیر غیرضروری در کنار یکدیگر قرار می گیرند.

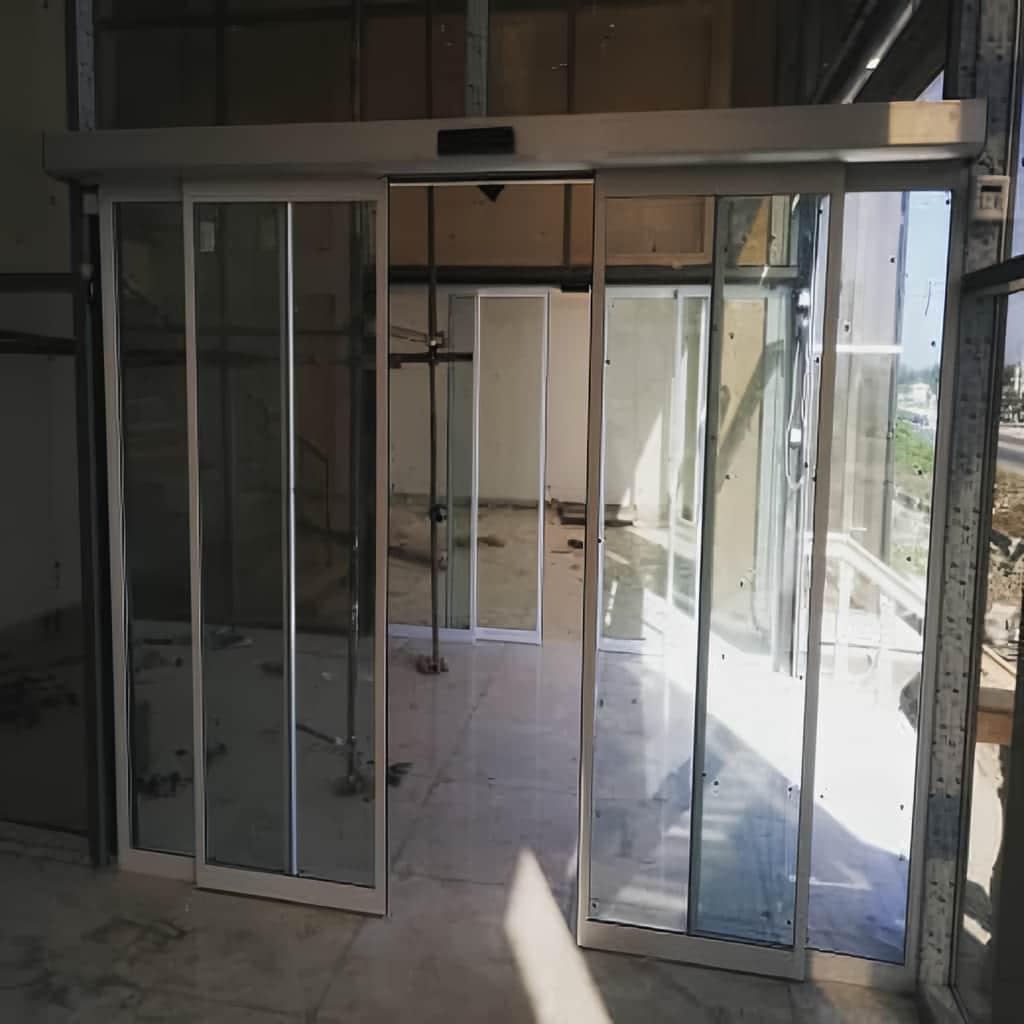

مدل کشویی دو لت برای ورودی اداری مرکزی
مدل کشویی دو لت برای ورودی هایی مناسب است که مسیر عبور در مرکز دهانه قرار دارد و در دو سمت فضای کافی برای حرکت شیشه وجود دارد. پس از تأیید کارت, کنترلر دسترسی فرمان را به اپراتور ارسال می کند و دو لت به صورت هماهنگ از مرکز باز می شوند. این ساختار می تواند برای ورودی های اصلی شرکت, دفتر مرکزی یا بخش های دارای تردد منظم استفاده شود. عرض مفید باید بر اساس تعداد افرادی که در ساعات شروع و پایان کار عبور می کنند تعیین شود تا کنترل دسترسی باعث ایجاد صف غیرضروری نشود.
هماهنگی قفل با حرکت دو لت اهمیت زیادی دارد. اگر درب دارای قفل الکتریکی باشد, قفل باید پیش از شروع حرکت کاملاً آزاد شود تا موتور برای غلبه بر مانع مکانیکی تحت فشار قرار نگیرد. در مرحله بسته شدن نیز کنترلر باید ابتدا از رسیدن لت ها به موقعیت صحیح مطمئن شود و سپس قفل فعال گردد. تنظیم نادرست این ترتیب می تواند به یراق, موتور یا مکانیزم قفل فشار وارد کند. تست نهایی باید چندین بار با کارت معتبر, کارت غیرمجاز و عبور پیوسته کاربران انجام شود.
مدل تک لت برای راهروها و ورودی های محدود
در راهروهای اداری یا ورودی هایی که فضای آزاد تنها در یک سمت وجود دارد, مدل کشویی تک لت می تواند ساختار مناسب تری ایجاد کند. یک پنل متحرک پس از دریافت فرمان کارتخوان به سمت شیشه ثابت حرکت می کند و مسیر عبور را آزاد می سازد. مزیت این طرح, استفاده از یک مسیر حرکتی ساده تر است, اما عرض لت و فضای پارک آن باید دقیق محاسبه شود. اگر لت بیش از حد عریض طراحی شود, وزن افزایش می یابد و انتخاب اپراتور قوی تر یا یراق متفاوت ضروری خواهد شد.
محل نصب کارتخوان در این مدل باید طوری انتخاب شود که فرد پیش از ورود به محدوده حرکت لت بتواند کارت خود را ارائه کند. اگر ریدر بیش از حد به شیشه متحرک نزدیک باشد, کاربر ممکن است هنگام باز شدن مجبور به جابه جایی ناگهانی شود. از سوی دیگر, نصب بسیار دور می تواند مسیر دسترسی را مبهم کند. ارتفاع و جهت نصب نیز باید با الگوی استفاده کارکنان سازگار باشد. کابل کارتخوان بهتر است از مسیر جدا و قابل سرویس عبور کند تا تعمیر آن نیازی به باز کردن بخش های مکانیکی اپراتور نداشته باشد.

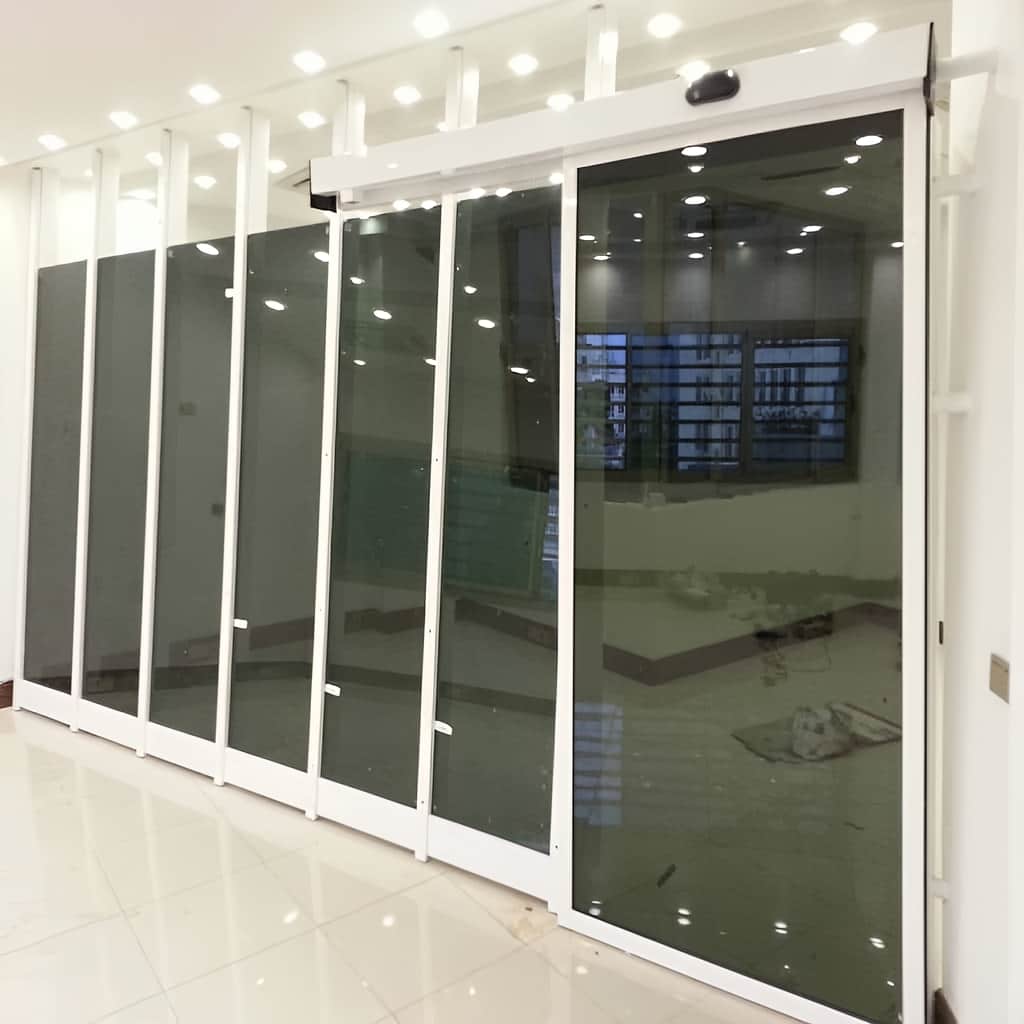

مدل تلسکوپی برای افزایش عرض عبور کنترل شده
درب تلسکوپی در فضای اداری زمانی مفید است که دهانه نسبتاً محدود باشد اما لازم باشد مسیر عبور بزرگ تری پس از تأیید کارت آزاد شود. چند لت متحرک روی مسیرهای مرتبط حرکت می کنند و هنگام باز شدن روی یکدیگر جمع می شوند. این ساختار می تواند نسبت به کشویی ساده از فضای جانبی بهتر استفاده کند, اما تعداد قطعات حرکتی و حساسیت تنظیم آن بیشتر است. کارتخوان در این حالت همچنان فرمان اصلی دسترسی را صادر می کند, ولی اپراتور باید حرکت هماهنگ چند لت را مدیریت کند.
در سیستم تلسکوپی, تأخیر میان آزاد شدن قفل و شروع حرکت اهمیت بیشتری دارد, زیرا چند لت به مکانیزم هم زمان کننده وابسته هستند. اگر یک پنل به دلیل مقاومت مکانیکی عقب بماند, کل سیکل ورود می تواند کند شود. در محیط اداری پرتردد بهتر است عملکرد تسمه, غلطک و ریل در برنامه نگهداری قرار گیرد. همچنین زمان باز ماندن باید به اندازه ای باشد که فرد پس از ارائه کارت فرصت عبور طبیعی داشته باشد و سیستم برای یک ورود, چند بار فرمان مجدد دریافت نکند.
- مدل بازشو را بر اساس عرض مفید و فضای جانبی انتخاب کنید.
- ترتیب آزاد شدن قفل و شروع حرکت اپراتور را در کنترلر مشخص کنید.
- محل کارتخوان را خارج از محدوده حرکت شیشه قرار دهید.
- برای ساعات پرتردد, زمان باز ماندن درب را با رفتار واقعی کاربران تنظیم کنید.
- کارت معتبر و غیرمجاز را در تست تحویل جداگانه بررسی کنید.
ساختار فنی کارتخوان, اپراتور و تجهیزات ایمنی
کیفیت یک درب اتوماتیک اداری کارتخوان به این وابسته است که بخش کنترل دسترسی و بخش مکانیکی به عنوان یک سیستم مشترک طراحی شوند. کارتخوان فقط شناسه را دریافت می کند و تصمیم نهایی معمولاً در کنترلر دسترسی انجام می شود. پس از تأیید, خروجی رله یا رابط کنترلی فرمان مناسب را به اپراتور می رساند. اگر قفل الکتریکی نیز وجود داشته باشد, ترتیب آزاد شدن آن باید پیش از حرکت شیشه تعریف شود. در کنار این تجهیزات, سنسور ایمنی وظیفه متفاوتی دارد و مستقل از مجاز بودن کاربر باید از بسته شدن درب روی مسیر عبور جلوگیری کند. منبع تغذیه, کابل کشی و اتصال زمین نیز بر پایداری سیستم اثر دارند. طراحی حرفه ای باید مسیر فرمان, وضعیت خطا و شرایط قطع برق را از ابتدا مشخص کند تا در بهره برداری روزانه, رفتار درب قابل پیش بینی باشد و خطای یک جزء باعث عملکرد نامنظم بخش های دیگر نشود.
کارتخوان و کنترلر چگونه فرمان ورود را مدیریت می کنند
کارتخوان اطلاعات شناسه را دریافت می کند و آن را به کنترلر دسترسی منتقل می سازد. کنترلر پس از بررسی سطح مجاز کاربر, زمان دسترسی و قوانین تعریف شده تصمیم می گیرد که فرمان باز شدن صادر شود یا خیر. در یک سیستم ساده, خروجی رله می تواند مستقیماً ورودی فرمان اپراتور را فعال کند, اما در پروژه های پیچیده تر ممکن است ماژول واسط یا منطق اضافی برای هماهنگی قفل, اعلام وضعیت و ثبت رویداد استفاده شود. هدف این است که اپراتور تنها پس از دریافت سیگنال معتبر وارد سیکل باز شدن شود.
مدت زمان فعال بودن فرمان نیز باید با منطق اپراتور سازگار باشد. اگر خروجی کارتخوان بیش از حد طولانی باقی بماند, ممکن است درب بدون نیاز باز بماند یا سیکل جدیدی آغاز نشود. اگر فرمان بسیار کوتاه باشد و ورودی کنترلر آن را به درستی تشخیص ندهد, کاربر با تأخیر مواجه می شود. تنظیم صحیح پس از سیم کشی باید در شرایط واقعی آزمایش شود. ثبت وضعیت های مجاز و غیرمجاز نیز کمک می کند در صورت بروز مشکل مشخص شود ایراد مربوط به کنترل دسترسی است یا بخش مکانیکی درب.

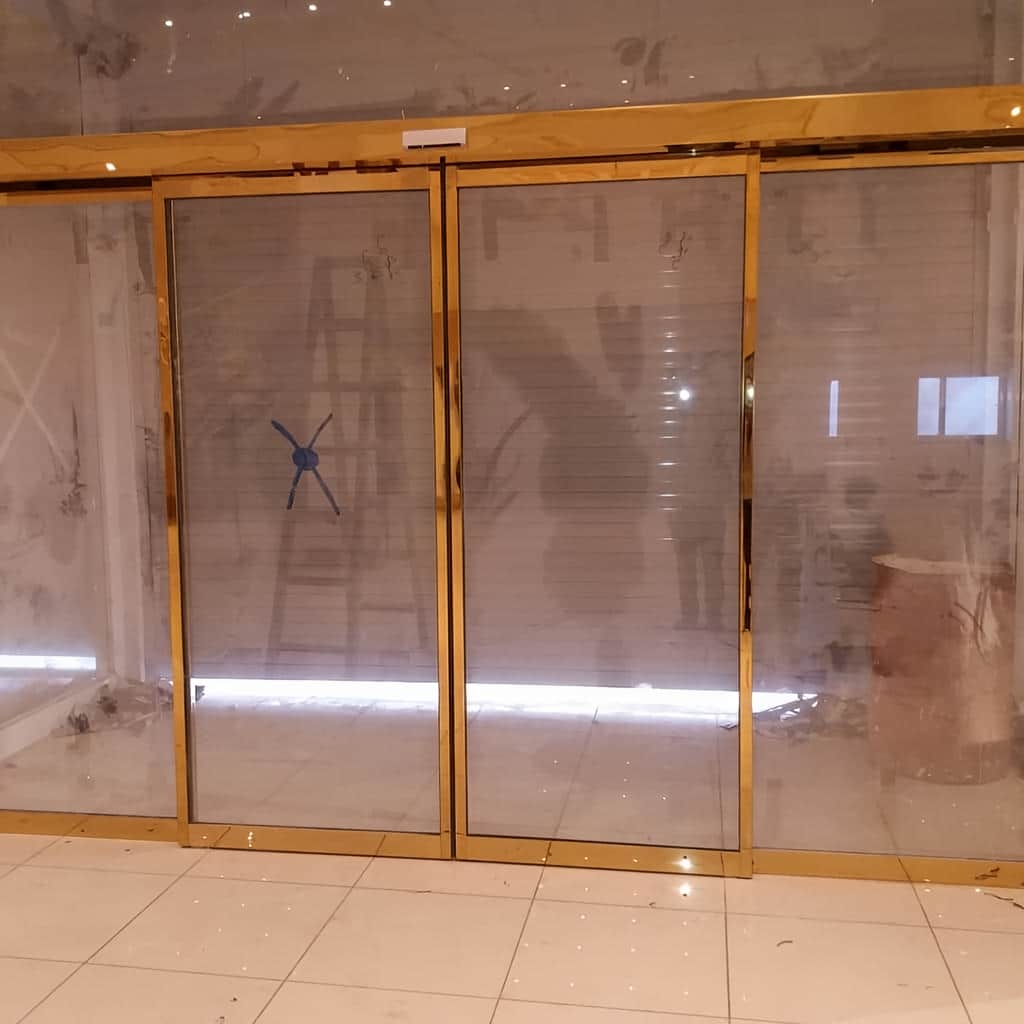

قفل الکتریکی و منطق آزاد شدن پیش از حرکت
قفل الکتریکی در ورودی های اداری سطح کنترل بیشتری ایجاد می کند, اما نوع آن باید با ساختار درب هماهنگ باشد. قفلی که برای لت کشویی استفاده می شود باید بدون ایجاد مانع اضافی در مسیر حرکت, شیشه را در وضعیت بسته نگه دارد. هنگام تأیید کارت, ابتدا فرمان آزاد شدن قفل صادر می شود و پس از اطمینان از آزاد بودن مسیر, اپراتور حرکت را آغاز می کند. اگر این ترتیب رعایت نشود, موتور ممکن است تلاش کند لت قفل شده را حرکت دهد و فشار غیرضروری به تسمه یا یراق وارد شود.
در زمان بسته شدن نیز فعال شدن قفل باید بعد از رسیدن کامل لت به نقطه نهایی انجام شود. سنسور موقعیت یا منطق داخلی اپراتور می تواند برای تشخیص این وضعیت استفاده شود. شرایط قطع برق نیز باید از پیش بررسی شود تا رفتار قفل با الزامات ایمنی مجموعه هماهنگ باشد. انتخاب نوع قفل فقط یک تصمیم امنیتی نیست و به منبع تغذیه, نحوه خروج اضطراری و معماری سیستم کنترل دسترسی نیز مربوط می شود. همه این موارد باید پیش از نصب نهایی در نقشه سیم کشی مشخص باشند.
شیشه, ریل و سنسور ایمنی در عملکرد روزانه
شیشه سکوریت بخش متحرک اصلی را تشکیل می دهد و وزن آن مستقیماً روی ریل, غلطک و موتور اثر می گذارد. ضخامت شیشه باید با ابعاد لت و روش مهار هماهنگ شود و افزایش وزن بدون نیاز فنی می تواند بار اپراتور را بالا ببرد. مدل فریم دار از پروفیل برای حفاظت بیشتر لبه استفاده می کند, در حالی که مدل فریم لس ظاهر شفاف تری دارد و به یراق دقیق تری نیازمند است. در هر دو ساختار, لت باید روی ریل تراز و بدون مقاومت غیرعادی حرکت کند.
سنسور ایمنی مستقل از کارتخوان عمل می کند و حضور فرد یا مانع را در مسیر بسته شدن بررسی می کند. حتی پس از پایان زمان مجاز دسترسی, درب نباید در حالی بسته شود که شخص هنوز در محدوده عبور قرار دارد. میدان سنسور باید پس از نصب شیشه و در شرایط واقعی تنظیم شود. حساسیت بیش از حد می تواند باعث باز ماندن غیرضروری شود و حساسیت کم نیز احتمال واکنش دیرهنگام را افزایش می دهد. تست سنسور باید بخشی از تحویل فنی سیستم باشد و تنها عملکرد کارتخوان ملاک قرار نگیرد.
- فرمان کارتخوان را با ورودی کنترلر اپراتور تطبیق دهید.
- قفل را پیش از حرکت شیشه آزاد کنید.
- شرایط قطع برق و خروج اضطراری را در منطق سیستم مشخص کنید.
- وزن شیشه و یراق را در ظرفیت اپراتور لحاظ کنید.
- سنسور ایمنی را مستقل از وضعیت کارتخوان آزمایش کنید.
اندازه گیری, نصب و عیب یابی درب اداری کارتخوان
اجرای صحیح درب اتوماتیک شیشه ای اداری کارتخوان از مرحله برداشت ابعاد شروع می شود, اما اندازه گیری فقط به عرض و ارتفاع دهانه محدود نیست. فضای جانبی حرکت لت, محل قرارگیری کارتخوان, مسیر کابل کنترل, وضعیت زیرسازی ریل, منبع برق و موقعیت تجهیزات شبکه یا کنترل دسترسی باید پیش از ساخت مشخص شوند. پس از تعیین مدل, ابعاد شیشه و وزن لت محاسبه می شود و اپراتور متناسب انتخاب می گردد. در نصب, ابتدا بخش مکانیکی باید بدون اتصال به سیستم دسترسی به درستی کار کند. سپس کارتخوان, کنترلر و قفل به آن متصل می شوند و منطق فرمان آزمایش می گردد. این ترتیب عیب یابی را ساده تر می کند, زیرا مشخص است هر مشکل از بخش مکانیکی یا کنترلی ناشی شده است. در پایان نیز چند سناریوی ورود, عدم دسترسی و عبور اضطراری بررسی می شوند تا عملکرد نهایی فقط بر اساس یک تست ساده تأیید نشود.
اندازه گیری دهانه و تعیین محل کارتخوان
عرض خالص دهانه, فضای حرکت لت و موقعیت شیشه های ثابت باید به طور دقیق ثبت شوند. در مدل کشویی, لازم است مشخص شود لت در حالت باز در کجا قرار می گیرد و آیا فضای جانبی برای حرکت کامل وجود دارد. در مدل تلسکوپی نیز فضای جمع شدن چند پنل باید محاسبه شود. این اطلاعات مستقیماً بر عرض مفید عبور اثر دارند. در محیط اداری, ساعات شروع و پایان کار ممکن است تردد متمرکز ایجاد کنند و به همین دلیل عرض مفید باید با ظرفیت واقعی مسیر هماهنگ باشد.
محل کارتخوان باید از نظر دسترسی کاربر, ارتفاع نصب و فاصله تا شیشه متحرک بررسی شود. کاربر نباید برای ارائه کارت وارد مسیر حرکت لت شود. در عین حال ریدر باید به اندازه کافی نزدیک باشد تا مسیر ورود طبیعی باقی بماند. مسیر کابل نیز بهتر است قبل از اجرای نما و شیشه مشخص شود تا سیم کشی قابل سرویس و محافظت شده باشد. اگر کارتخوان به کنترلر مرکزی ساختمان متصل می شود, محل تابلو یا تجهیزات ارتباطی نیز باید در برنامه اجرا در نظر گرفته شود.

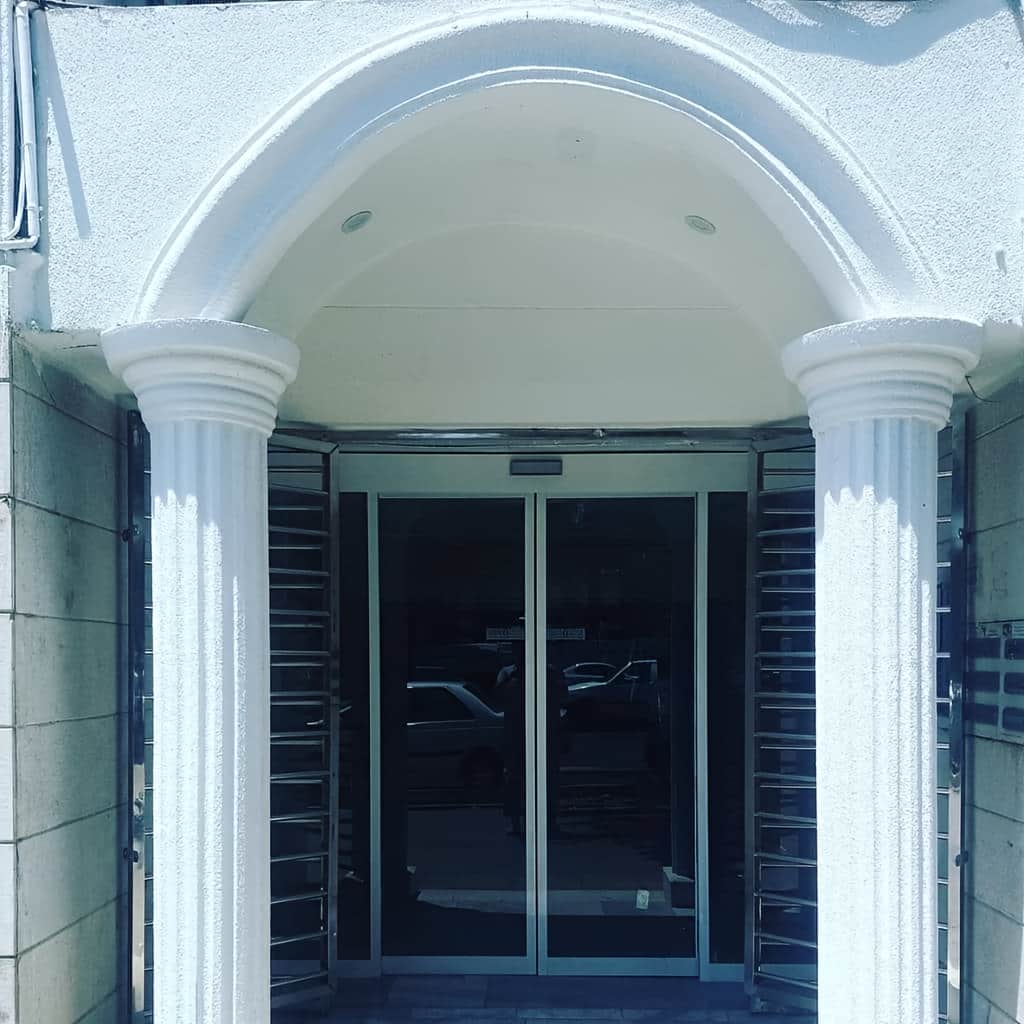

نصب ریل و کابل کشی بدون تداخل مکانیکی
ریل اپراتور باید روی زیرسازی محکم و تراز نصب شود, زیرا هر تغییر شکل در محل اتصال می تواند مقاومت حرکت را افزایش دهد. پس از نصب ریل, لت ها به صورت دستی بررسی می شوند تا بدون اتصال موتور, حرکت آزاد و یکنواخت داشته باشند. کابل های کارتخوان, قفل و سنسورها نباید در مسیر غلطک, تسمه یا قطعات متحرک قرار بگیرند. بهتر است کابل قدرت و سیگنال تا حد امکان از مسیرهای مشخص و قابل دسترس عبور کنند تا نویز و دشواری تعمیر کاهش یابد.
پس از تکمیل بخش مکانیکی, سیم کشی کنترل انجام می شود. ورودی فرمان اپراتور, خروجی کارتخوان و رله قفل باید مطابق منطق طراحی به یکدیگر متصل شوند. برچسب گذاری کابل ها و ثبت نقشه اجرا در نگهداری آینده بسیار مفید است, زیرا تکنسین می تواند بدون آزمون و خطای زیاد مسیر هر سیگنال را پیدا کند. پیش از بستن پوشش اپراتور, تمام اتصالات از نظر استحکام و دسترسی بررسی می شوند. این مرحله از باقی ماندن اتصال شل یا کابل تحت کشش در فضای بسته جلوگیری می کند.
عیب یابی تأخیر, عدم باز شدن و فرمان های اشتباه
اگر کارت معتبر ارائه شود اما درب باز نشود, عیب یابی باید مرحله ای انجام گیرد. ابتدا مشخص می شود کارتخوان شناسه را پذیرفته است یا خیر, سپس خروجی کنترلر دسترسی و وضعیت رله بررسی می شود. اگر فرمان به اپراتور رسیده باشد, بخش مکانیکی و تنظیمات کنترلر درب بررسی می شوند. این روش مانع از آن می شود که برای یک مشکل نرم افزاری یا سیم کشی, موتور یا قطعات مکانیکی بی دلیل تعویض شوند. ثبت رویدادهای کنترل دسترسی می تواند در تشخیص محل خطا بسیار کمک کننده باشد.
باز شدن ناخواسته نیز ممکن است از اتصال اشتباه رله, فرمان ماندگار, سنسور حرکت فعال یا تنظیم کنترلر ناشی شود. در سیستم ترکیبی باید مشخص باشد کدام ورودی ها اجازه باز کردن درب را دارند. اگر سنسور حرکت برای خروج آزاد استفاده می شود, میدان آن نباید از سمت ورودی غیرمجاز تحریک شود. تست ورودی ها به صورت جداگانه کمک می کند منبع فرمان اشتباه مشخص شود. در عیب یابی حرفه ای ابتدا رفتار سیستم ثبت می شود و سپس هر ورودی کنترلی به ترتیب بررسی می گردد.
- محل کارتخوان را پیش از تولید شیشه و اجرای نما نهایی کنید.
- کابل های کنترل را از قطعات متحرک اپراتور دور نگه دارید.
- حرکت مکانیکی لت را پیش از اتصال کنترل دسترسی آزمایش کنید.
- نقشه کابل کشی و شماره ترمینال ها را ثبت کنید.
- در عیب یابی, مسیر فرمان را از کارتخوان تا اپراتور مرحله به مرحله کنترل کنید.

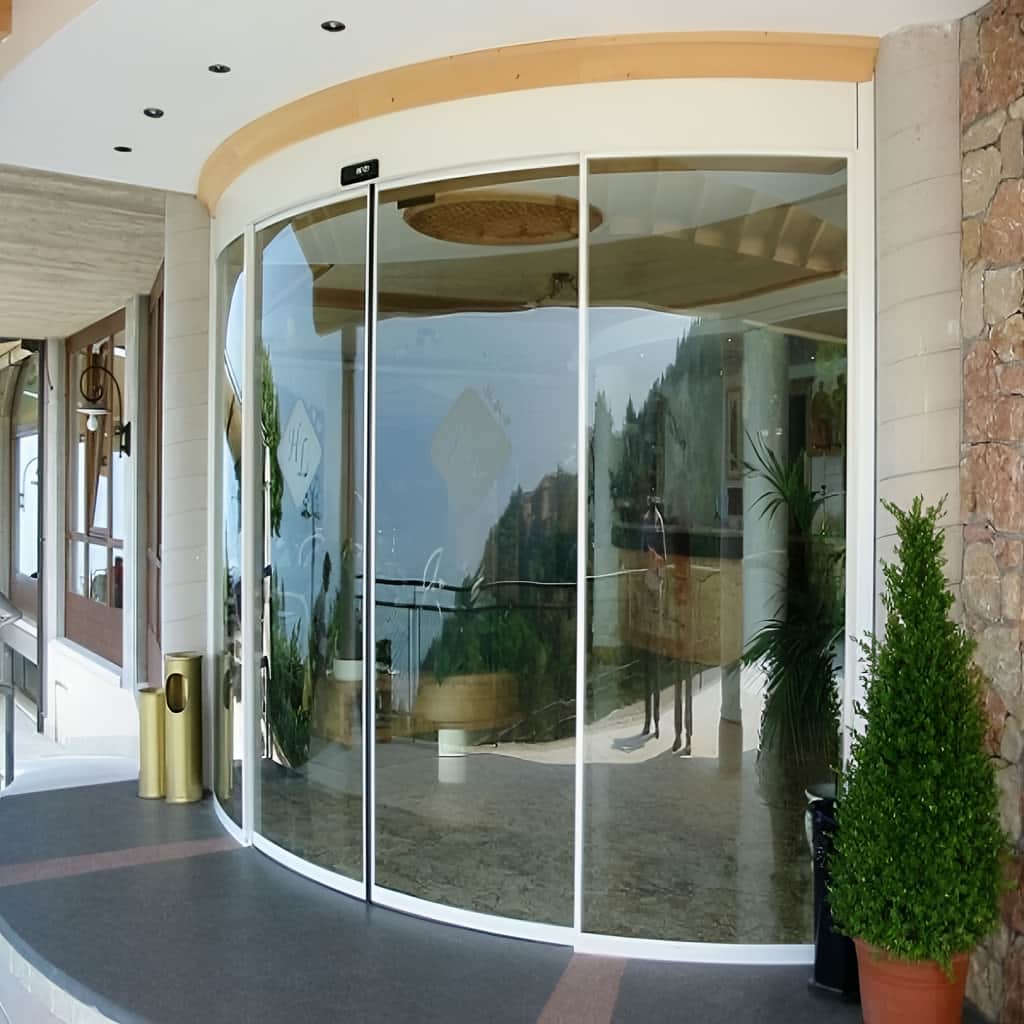

قیمت, سفارش و نگهداری درب کارتخوان ایمن کمک
قیمت درب اتوماتیک شیشه ای اداری کارتخوان از ترکیب دو بخش اصلی شکل می گیرد: مجموعه مکانیکی درب و تجهیزات کنترل دسترسی. ابعاد شیشه, مدل کشویی یا تلسکوپی, نوع فریم, ظرفیت اپراتور و شرایط زیرسازی مشخصات بخش مکانیکی را تعیین می کنند و در سوی دیگر نوع کارتخوان, کنترلر, قفل, منبع تغذیه و نحوه اتصال به سامانه موجود بر تجهیزات کنترلی اثر دارند. در پروژه ای که فقط چند کاربر دارد, ساختار کنترل ممکن است ساده تر باشد, در حالی که یک مجموعه اداری بزرگ به مدیریت کاربران, ثبت رویداد و هماهنگی بیشتری نیاز دارد. هنگام خرید بهتر است کیفیت نصب و قابلیت سرویس نیز همراه قطعات بررسی شوند, زیرا ضعف در سیم کشی می تواند حتی تجهیزات مناسب را دچار عملکرد ناپایدار کند. ایمن کمک می تواند روند سفارش را بر اساس نیاز واقعی ورود, مدل درب و معماری کنترل دسترسی هماهنگ کند.
عوامل مؤثر بر قیمت سیستم مکانیکی و کنترل دسترسی
ابعاد دهانه و وزن شیشه تعیین می کنند چه نوع ریل, غلطک و اپراتوری لازم است. مدل تلسکوپی به دلیل تعداد بیشتر لت ها و مکانیزم حرکتی متفاوت, مشخصات دیگری نسبت به مدل کشویی ساده دارد. نوع فریم و یراق نیز وزن و نحوه مونتاژ را تغییر می دهد. در بخش کنترل دسترسی, نوع کارتخوان, کنترلر, قفل و منبع تغذیه باید بر اساس سطح امنیت و ساختار موجود انتخاب شوند. بنابراین مقایسه دو پیشنهاد بدون بررسی جزئیات فنی نمی تواند تصویر دقیقی از تفاوت آن ها ارائه کند.
شرایط نصب نیز بر ساختار سفارش اثر دارد. اگر مسیر کابل از قبل آماده نباشد یا زیرسازی ریل نیاز به تقویت داشته باشد, اجرای پروژه مراحل بیشتری خواهد داشت. اتصال به سیستم کنترل دسترسی موجود نیز باید از نظر نوع ورودی و خروجی بررسی شود. هنگام مقایسه بهتر است مشخصات شیشه, اپراتور, کارتخوان, قفل, سنسور و خدمات نصب در کنار هم دیده شوند. این روش کمک می کند اختلاف هزینه بر اساس تفاوت واقعی تجهیزات و اجرا تحلیل شود و تصمیم فقط بر پایه یک مبلغ کلی انجام نگیرد.
مراحل سفارش از نیازسنجی امنیتی تا راه اندازی
سفارش حرفه ای با مشخص کردن نوع کاربران, جهت ورود, ساعات تردد و سطح محدودیت دسترسی آغاز می شود. سپس ابعاد دهانه و فضای جانبی بررسی می شوند تا مدل مناسب درب انتخاب شود. پس از اندازه گیری دقیق, نوع شیشه, فریم, اپراتور و محل کارتخوان مشخص می گردند. در همین مرحله باید معلوم شود سیستم به کنترلر مستقل متصل می شود یا با سامانه موجود ساختمان ارتباط خواهد داشت. تعیین این موضوع پیش از اجرا از تغییرات ناگهانی در کابل کشی جلوگیری می کند.
پس از نصب مکانیکی, تجهیزات کنترل دسترسی راه اندازی می شوند و سناریوهای مختلف آزمایش می گردند. در ایمن کمک می توان روند تحویل را شامل تست کارت معتبر, کارت غیرمجاز, قفل, سنسور ایمنی و رفتار سیستم در شرایط تعریف شده کرد. همچنین باید حرکت شیشه از نظر صدا, سرعت و توقف انتهایی بررسی شود. تحویل فنی زمانی کامل است که بخش امنیتی و مکانیکی در کنار یکدیگر آزمایش شده باشند و کاربر بداند در صورت خطا یا قطع برق, رفتار سیستم چگونه خواهد بود.
نگهداری اپراتور, کارتخوان و قفل در استفاده اداری
نگهداری این سیستم باید هم بخش مکانیکی و هم بخش کنترلی را پوشش دهد. در ریل و غلطک, افزایش صدا یا مقاومت می تواند نشانه نیاز به بازدید باشد. کارتخوان نیز باید از نظر عملکرد پایدار, اتصالات و وضعیت فیزیکی بررسی شود. قفل الکتریکی در صورت تنظیم نامناسب ممکن است با لت هم راستا نباشد و فشار اضافی ایجاد کند. سنسورها نیز باید تمیز و در موقعیت صحیح باقی بمانند تا عبور افراد بدون توقف ناخواسته انجام شود.
ثبت تغییرات تنظیمات و سرویس های انجام شده برای ورودی اداری اهمیت دارد, زیرا مشکل ممکن است از بخش های مختلف سیستم ناشی شود. اگر پس از تغییر تنظیمات کنترل دسترسی, تأخیر در باز شدن مشاهده شود, سابقه تغییرات می تواند روند عیب یابی را کوتاه تر کند. بازدید پیشگیرانه نیز از توقف ناگهانی در ورودی های مهم جلوگیری می کند. در یک برنامه مناسب, عملکرد مکانیکی, سیم کشی, منبع تغذیه, قفل و کارتخوان به صورت یک مجموعه بررسی می شوند و تنها بخش ظاهراً معیوب مورد توجه قرار نمی گیرد.
- برای استعلام, مدل درب و سطح کنترل دسترسی موردنیاز را مشخص کنید.
- در خرید, کارتخوان و اپراتور را به عنوان دو سیستم جدا از هم ارزیابی نکنید.
- پیش از سفارش, نوع قفل و رفتار آن در قطع برق را مشخص کنید.
- پس از نصب, تست کارت معتبر و غیرمجاز را ثبت کنید.
- برنامه نگهداری را برای قطعات مکانیکی و کنترلی به صورت مشترک تنظیم کنید.
کارتخوان شناسه کاربر را دریافت می کند و اطلاعات را برای بررسی به کنترلر دسترسی می فرستد. اگر مجوز معتبر باشد, کنترلر خروجی لازم را فعال می کند و فرمان باز شدن به اپراتور می رسد. در صورت وجود قفل الکتریکی, ابتدا قفل آزاد می شود و سپس حرکت شیشه آغاز می گردد. ترتیب درست این فرمان ها اهمیت دارد, زیرا حرکت درب در حالی که قفل هنوز درگیر است می تواند به قطعات مکانیکی فشار وارد کند.
انتخاب به عرض دهانه, فضای جانبی و عرض مفید موردنیاز بستگی دارد. مدل کشویی ساختار حرکتی ساده تری دارد و در صورت وجود فضای کافی در طرفین, گزینه مناسبی است. مدل تلسکوپی زمانی مفید است که فضای جانبی محدود باشد و لازم باشد بخش بیشتری از دهانه آزاد شود. در هر دو مدل, کارتخوان و قفل باید با کنترلر اپراتور هماهنگ شوند و ظرفیت موتور نیز بر اساس وزن شیشه تعیین شود.
قیمت بر اساس ابعاد شیشه, نوع فریم, مدل بازشو, ظرفیت اپراتور, کارتخوان, کنترلر دسترسی, قفل, سنسورها و شرایط نصب تعیین می شود. نوع سیستم مدیریت کاربران و نحوه اتصال به تجهیزات موجود نیز می تواند مشخصات پروژه را تغییر دهد. برای مقایسه صحیح بهتر است تجهیزات مکانیکی و کنترلی هر پیشنهاد به صورت کامل بررسی شوند, زیرا ظاهر مشابه الزاماً به معنی یکسان بودن سطح امنیت یا کیفیت اپراتور نیست.
ابعاد تقریبی دهانه, تصاویر محل, تعداد تقریبی کاربران, نوع تردد, فضای جانبی و سطح کنترل دسترسی اطلاعات اولیه مهمی هستند. همچنین باید مشخص شود آیا مجموعه از سیستم کارتخوان موجود استفاده می کند یا تجهیزات جدید لازم است. پس از بررسی, اندازه گیری دقیق برای تعیین شیشه, اپراتور و محل ریدر انجام می شود. تعیین نوع قفل و رفتار مورد انتظار در شرایط اضطراری نیز بهتر است پیش از اجرای نهایی مشخص شود.
ممکن است کارتخوان شناسه را تأیید کند اما خروجی کنترلر, رله واسط, قفل یا ورودی اپراتور دچار مشکل باشد. برای عیب یابی ابتدا وضعیت ثبت شده در کنترلر بررسی می شود و سپس مسیر فرمان تا اپراتور مرحله به مرحله کنترل می گردد. اگر فرمان به درب رسیده باشد, ایراد می تواند از تنظیمات اپراتور یا مقاومت مکانیکی ناشی شود. این روش از تعویض بی دلیل موتور یا کارتخوان جلوگیری می کند.
کارتخوان مجاز بودن ورود را تعیین می کند, اما سنسور ایمنی مسئول کنترل حضور فرد در مسیر حرکت درب است. حتی پس از پایان زمان دسترسی, اگر کاربر هنوز در دهانه قرار داشته باشد سیستم نباید به شکل خطرناک بسته شود. سنسور باید محدوده عبور را پوشش دهد و مستقل از کارتخوان عمل کند. تنظیم صحیح آن باعث می شود امنیت دسترسی با ایمنی فیزیکی استفاده از درب اشتباه گرفته نشود.
جمع بندی
بررسی 12 طرح درب اتوماتیک شیشه ای اداری کارتخوان نشان می دهد که کیفیت نهایی این سیستم از هماهنگی مکانیک درب با منطق کنترل دسترسی به دست می آید. نوع شیشه, ریل, غلطک, اپراتور و مدل بازشو باید بر اساس ابعاد و تردد انتخاب شوند و کارتخوان, کنترلر و قفل نیز باید فرمان ها را با ترتیب مشخص مدیریت کنند. نصب صحیح کابل ها و زیرسازی پایدار از بروز خطاهای مکانیکی و کنترلی جلوگیری می کند و سنسور ایمنی نیز باید مستقل از مجوز ورود, حضور فرد را در مسیر حرکت کنترل کند. در مرحله راه اندازی لازم است کارت معتبر, کارت غیرمجاز, قفل, باز شدن درب و رفتار سیستم در شرایط مختلف جداگانه آزمایش شوند. ایمن کمک می تواند برای انتخاب مدل, تجهیزات کنترل دسترسی, مشخصات اپراتور و جزئیات نصب مورد استفاده قرار گیرد. برای دریافت مشاوره, سفارش یا استعلام قیمت روز بهتر است ابعاد ورودی, تصاویر محل و ساختار دسترسی موردنظر ارائه شود تا پیشنهاد نهایی با بررسی دقیت شرایط فنی پروژه آماده گردد.
