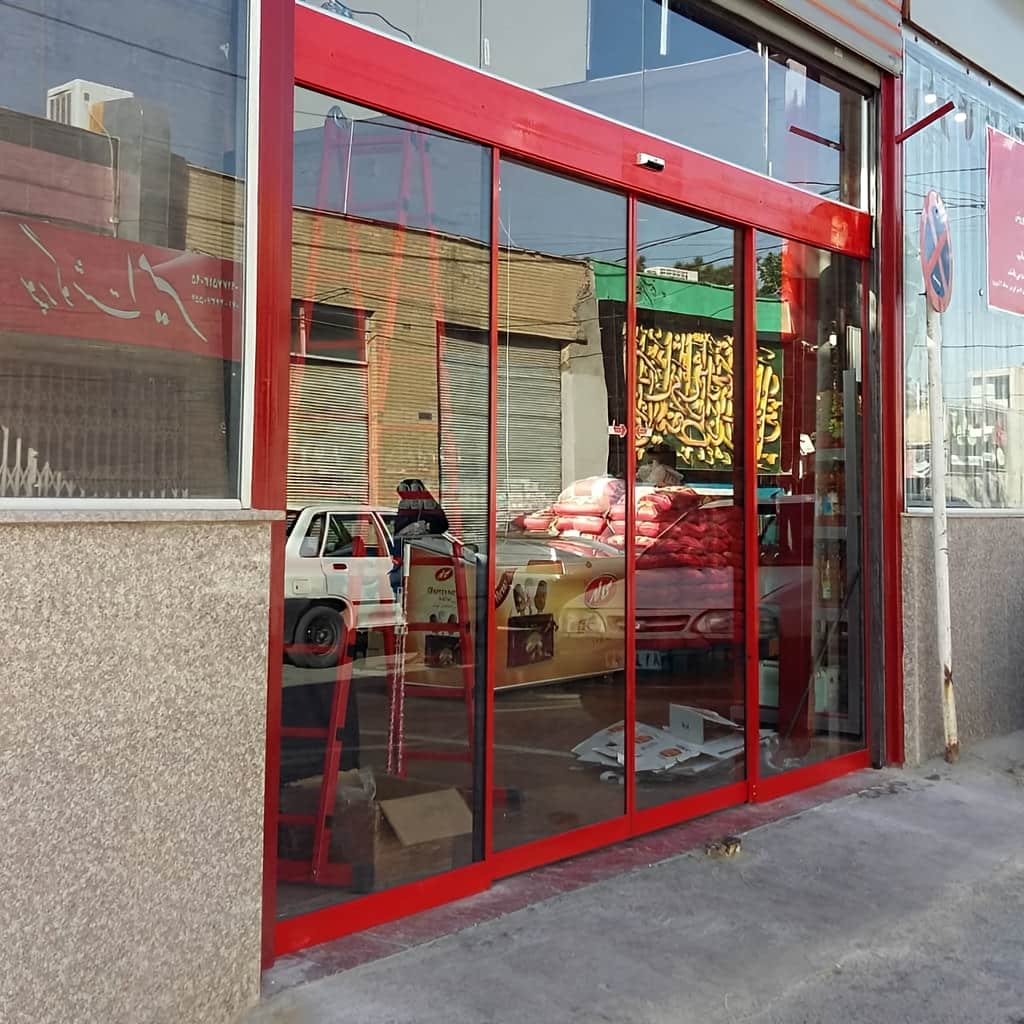

10 طرح ریل درب اتوماتیک شیشه ای کشویی
10 طرح ریل درب اتوماتیک شیشه ای کشویی نشان می دهند که انتخاب صحیح مقطع آلومینیومی, سطح حرکت غلطک و ظرفیت تحمل بار چگونه می تواند حرکت شیشه را روان نگه دارد و فشار وارد بر موتور و تسمه را کاهش دهد. ریل درب اتوماتیک شیشه ای کشویی فقط یک مسیر فلزی برای حرکت پنل نیست, زیرا صافی سطح, ضخامت پروفیل, تراز نصب, کیفیت آلیاژ و نحوه اتصال آن به زیرسازی مستقیماً بر صدای سیستم و عمر غلطک اثر می گذارند. طرح های تک مسیر, دو لت, تلسکوپی, تقویت شده, کم ارتفاع, کاوردار و مناسب تردد بالا از نظر هندسه مقطع و شیوه انتقال بار تفاوت دارند. هماهگی ضعیف میان وزن شیشه, ظرفیت غلطک و ساختار ریل می تواند باعث لرزش, افزایش اصطکاک, تغییر نقطه توقف یا استهلاک سریع تر تسمه شود. ریل درب اتوماتیک شیشه ای کشویی باید با وزن لت, طول دهانه, نوع اپراتور, تعداد سیکل کاری و فضای نصب هماهنگ باشد. کیفیت زیرسازی و دسترسی برای نظافت و سرویس نیز در دوام واقعی آن اهمیت دارند. قیمت نهایی به طول ریل, نوع مقطع, کیفیت آلیاژ, اجزای حرکتی و شرایط اجرا وابسته است. ایمن کمک می تواند پیش از سفارش, وزن پنل, طول حرکت و نوع اپراتور را بررسی کند تا ریل از نظر استحکام, اصطکاک و قابلیت نگهداری متناسب انتخاب شود.
| موضوع | توضیح | نکته انتخاب |
|---|---|---|
| مقطع ریل | هندسه مقطع ریل آلومینیومی تعیین می کند بار غلطک چگونه روی پروفیل توزیع شود و مسیر در برابر خمش و تغییر شکل چه پایداری داشته باشد. | مقطع را با وزن لت و طول آزاد ریل هماهنگ کنید. |
| سطح حرکت غلطک | صافی سطح تماس غلطک با ریل بر اصطکاک, صدا و یکنواختی حرکت اثر مستقیم دارد و ناهمواری می تواند بار موتور را افزایش دهد. | مسیر حرکت را از نظر خراش, ضربه و ناهمواری کنترل کنید. |
| آلیاژ آلومینیوم | کیفیت آلیاژ بر سختی, پایداری مقطع و مقاومت ریل در برابر تغییر شکل ناشی از وزن پنل و اتصال به زیرسازی اثر می گذارد. | جنس پروفیل را متناسب با بار و نوع کاربری انتخاب کنید. |
| طول ریل | طول ریل باید مجموع مسیر حرکت, محل توقف و فضای موردنیاز اپراتور را پوشش دهد و بدون اتصال نامناسب در بخش حساس اجرا شود. | طول نهایی را پس از مشخص شدن مدل بازشو محاسبه کنید. |
| تراز نصب | تراز ریل مشخص می کند پنل در طول مسیر نیروی اضافی ناشی از شیب دریافت کند یا حرکت آن با مقاومت تقریباً یکنواخت انجام شود. | تراز را در چند نقطه از کل طول مسیر کنترل کنید. |
| ظرفیت غلطک | غلطک بار پنل را روی ریل منتقل می کند و ظرفیت آن باید با وزن شیشه, فریم و یراق هماهنگ باشد تا سطح تماس فرسوده نشود. | وزن کامل هر لت را پیش از انتخاب غلطک محاسبه کنید. |
| زیرسازی | زیرسازی پایدار مانع پیچش یا افت ریل می شود و اجازه می دهد بار اپراتور و پنل بدون تغییر هندسه به سازه منتقل گردد. | استحکام محل اتصال را پیش از نصب ریل بررسی کنید. |
| کاور و دسترسی | کاور از مجموعه ریل و اپراتور محافظت می کند و طراحی صحیح آن باید امکان دسترسی به تسمه, غلطک و کنترلر را برای سرویس حفظ کند. | ظاهر کاور را بدون محدود کردن دسترسی تعمیر انتخاب کنید. |
| نگهداری مسیر | تمیز نگه داشتن سطح ریل و بررسی دوره ای غلطک ها از تجمع آلودگی و ایجاد اصطکاک اضافی در مسیر حرکت جلوگیری می کند. | بازدید ریل را همراه با سرویس اپراتور انجام دهید. |
ساختار ریل چگونه حرکت شیشه کشویی را پایدار می کند
ریل درب اتوماتیک شیشه ای کشویی مسیر مکانیکی اصلی برای حمل و هدایت پنل است و هر تغییر در شکل یا تراز آن مستقیماً به حرکت شیشه منتقل می شود. در یک سیستم سالم, غلطک باید در تمام طول مسیر با مقاومت نزدیک به یکسان حرکت کند و موتور برای عبور از نقطه خاص نیروی اضافی تولید نکند. تفاوت طرح های ریل در تعداد مسیرها, ارتفاع مقطع, ضخامت پروفیل, فضای داخلی برای اجزای اپراتور و ظرفیت تحمل بار دیده می شود. ریل تک مسیر برای ساختار ساده, مدل تقویت شده برای بار بیشتر و ریل تلسکوپی برای چند پنل متحرک کاربرد متفاوتی دارند. انتخاب درست باعث می شود نیروی موتور به حرکت واقعی پنل تبدیل شود و انرژی برای غلبه بر تاب, شیب یا اصطکاک غیرضروری مصرف نشود.
ریل تک مسیر برای درب کشویی ساده
ریل تک مسیر برای ساختارهایی به کار می رود که یک لت متحرک یا مجموعه ای با مسیر حرکتی ساده دارند. مزیت این طرح, کاهش تعداد اجزای مکانیکی و ساده تر شدن تنظیم غلطک است. با این حال, مقطع باید متناسب با وزن پنل انتخاب شود و محل حرکت چرخ در تمام طول, بدون فرورفتگی یا موج باقی بماند. اگر پنل بزرگ یا سنگین باشد, استفاده از ریل سبک می تواند در طول زمان باعث تغییر شکل تدریجی شود و فاصله شیشه از کف را تغییر دهد.
در نصب ریل تک مسیر, زیرسازی اهمیت زیادی دارد زیرا تمام بار متحرک روی همان خط اصلی منتقل می شود. نقاط اتصال باید به اندازه کافی نزدیک و روی سطحی پایدار باشند تا پروفیل میان آن ها دچار افت نشود. پس از نصب, پنل بدون تسمه روی غلطک حرکت داده می شود و مقاومت در طول مسیر بررسی می گردد. اگر شیشه در بخشی از حرکت سنگین تر شود, ابتدا خود ریل و تراز آن اصلاح می شوند و تنظیم موتور به مرحله بعد منتقل می شود.

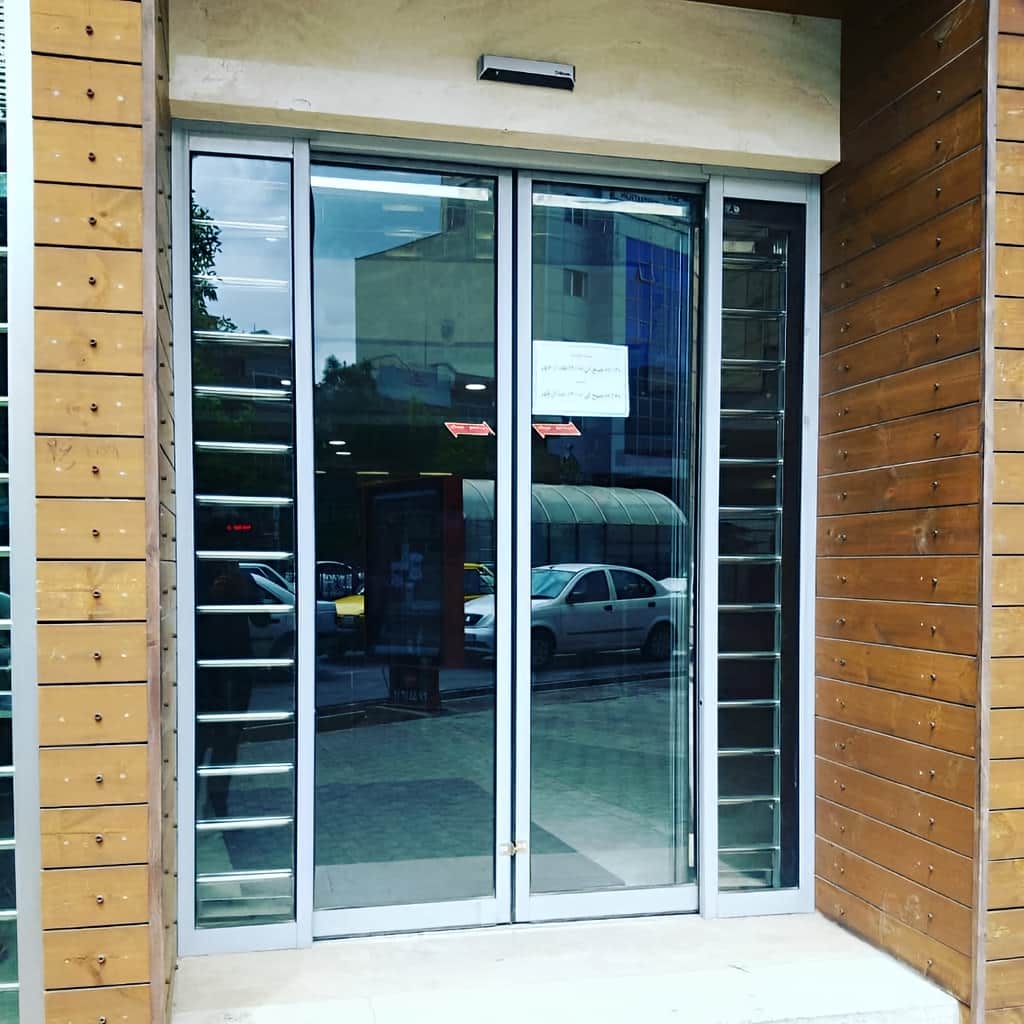

ریل دو لت برای بازشوی مرکزی هماهنگ
در درب دو لت, ریل باید حرکت دو پنل را از مرکز به طرفین هدایت کند و در عین حال فضای کافی برای غلطک ها, تسمه و بست های انتقال نیرو داشته باشد. هر دو سمت مسیر باید از نظر سطح حرکت و تراز مشابه باشند, زیرا اختلاف کوچک در اصطکاک می تواند سرعت دو لت را متفاوت کند. بسته شدن مرکزی دقیق فقط با تنظیم کنترلر به دست نمی آید و کیفیت مکانیکی مسیر نقش پایه ای دارد. به همین دلیل ریل باید پیش از راه اندازی موتور در هر دو جهت جداگانه آزمایش شود.
اگر یک سمت ریل اندکی پایین تر باشد, پنل مربوط به آن سمت تمایل بیشتری به حرکت پیدا می کند و سیستم برای حفظ هماهنگی مجبور به جبران می شود. این وضعیت می تواند روی تسمه و غلطک فشار نامتقارن ایجاد کند. در نصب حرفه ای, ارتفاع دو طرف, فاصله شیشه از کف و خط بسته شدن مرکزی با هم کنترل می شوند. پس از آن چند سیکل متوالی اجرا می شود تا مشخص شود هماهنگی در تمام مسیر و پس از گرم شدن سیستم نیز ثابت باقی می ماند.
ریل تلسکوپی برای حرکت چند پنل
ریل تلسکوپی باید چند لت را با نسبت حرکتی مشخص هدایت کند و به همین دلیل نسبت به ریل ساده ساختار پیچیده تری دارد. هر پنل ممکن است روی مسیر یا مکانیزم متفاوتی قرار گیرد و اجزای هم زمان کننده نیز در داخل مجموعه جای بگیرند. در چنین سیستمی, دقت مقطع و فاصله مسیرها اهمیت بیشتری دارد, زیرا اختلاف کوچک می تواند باعث تماس, لقی یا تغییر نسبت حرکت پنل ها شود. ظرفیت ریل نیز باید بر اساس وزن مجموع لت ها و شرایط تردد انتخاب شود.
سرویس ریل تلسکوپی باید تمام مسیرهای حرکتی را پوشش دهد و تنها حرکت پنل اصلی بررسی نشود. غلطک هر لت, بست های انتقال نیرو و نقاط هم زمان کننده باید جداگانه کنترل شوند. اگر یک پنل کندتر حرکت کند, ابتدا مسیر همان بخش بررسی می شود و سپس تسمه یا تنظیمات کنترلر ارزیابی می گردند. طراحی کاور نیز باید دسترسی کافی ایجاد کند تا پیچیدگی بیشتر این سیستم باعث دشوار شدن تعمیر و نگهداری نشود.
- نوع ریل را با تعداد لت ها و مدل بازشو هماهنگ کنید.
- سطح حرکت غلطک را پیش از نصب پنل بررسی کنید.
- در مدل دو لت, تراز دو سمت را جداگانه کنترل کنید.
- برای تلسکوپی, تمام مسیرهای حرکتی را در سرویس بررسی کنید.
- ظرفیت مقطع را بر اساس وزن واقعی پنل ها انتخاب کنید.
مقطع آلومینیومی و سطح ریل چگونه دوام را تعیین می کنند
دوام ریل از رابطه میان آلیاژ, هندسه مقطع و کیفیت سطح مسیر به وجود می آید. پروفیل باید در برابر وزن پنل و نیروهای تکراری ناشی از شروع و توقف مقاومت کند, اما وزن و ابعاد آن نیز باید با فضای اپراتور سازگار باشند. سطح تماس غلطک باید صاف باشد تا بلبرینگ و چرخ بدون ضربه حرکت کنند و تغییر شکل موضعی در مسیر به وجود نیاید. در طرح های کم ارتفاع, فضای داخلی محدودتر است و جانمایی تسمه, موتور و غلطک به دقت بیشتری نیاز دارد؛ در ریل تقویت شده, استحکام بیشتر اولویت پیدا می کند. کیفیت ساخت باید در طول کامل پروفیل یکنواخت باشد, زیرا یک نقص کوچک می تواند در هر سیکل تکرار شود و به مرور به صدا یا فرسایش تبدیل گردد.
هندسه مقطع و مقاومت در برابر خمش
شکل داخلی و خارجی ریل تعیین می کند بار پنل چگونه در پروفیل پخش شود. تنها افزایش ضخامت برای بالا بردن مقاومت کافی نیست و ارتفاع جان, محل تقویت ها و فاصله نقاط اتصال نیز بر صلبیت اثر دارند. ریل با مقطع ضعیف ممکن است در دهانه بلند بین نقاط اتصال اندکی خم شود و همین تغییر کوچک مسیر غلطک را از حالت مستقیم خارج کند. نتیجه می تواند افزایش اصطکاک, تغییر ارتفاع پنل یا فشار بیشتر به موتور باشد.
انتخاب مقطع باید بعد از مشخص شدن طول دهانه و وزن لت انجام شود. در مسیر بلند, فاصله نقاط زیرسازی نیز اهمیت بیشتری پیدا می کند. استفاده از ریل سنگین تر بدون بررسی سازه نیز همیشه راه حل نیست, زیرا وزن خود پروفیل و اپراتور باید توسط زیرسازی تحمل شود. طراحی مناسب بین صلبیت, وزن و فضای داخلی تعادل ایجاد می کند تا ریل در طول بهره برداری شکل اولیه خود را حفظ کند و دسترسی به اجزای داخلی نیز محدود نشود.
سطح مسیر و اثر آن بر صدای غلطک
غلطک به طور مداوم روی سطح مشخصی از ریل حرکت می کند و کیفیت این سطح مستقیماً در صدای درب قابل شنیدن است. خراش, برجستگی, اتصال نامناسب یا ذرات سخت می توانند در هر عبور ضربه کوچکی ایجاد کنند. تکرار همین ضربه باعث افزایش صدای سیستم و فرسایش سطح چرخ می شود. تمیز بودن مسیر و نبود آسیب مکانیکی باید پیش از نصب پنل بررسی شود, زیرا بعد از راه اندازی تشخیص منشأ صدا دشوارتر خواهد بود.
در زمان نگهداری, سطح ریل باید بدون استفاده از موادی که آلودگی بیشتری جذب می کنند پاک شود و وضعیت غلطک نیز هم زمان بررسی گردد. اگر یک چرخ آسیب دیده باشد, ممکن است روی ریل سالم نیز صدای دوره ای ایجاد کند. در مقابل, تعویض غلطک بدون رفع خرابی سطح ریل می تواند باعث آسیب دوباره قطعه جدید شود. عیب یابی باید هر دو سطح تماس را به عنوان یک مجموعه بررسی کند تا مشکل به طور کامل برطرف شود.
ریل کم ارتفاع و ریل تقویت شده چه تفاوتی دارند
ریل کم ارتفاع برای شرایطی مناسب است که محدودیت فضای بالای دهانه وجود دارد یا ظاهر ظریف تر موردنظر است. کاهش ارتفاع مقطع, جانمایی موتور, تسمه و غلطک را فشرده تر می کند و در نتیجه انتخاب قطعات و طراحی داخلی حساس تر می شود. این نوع ریل باید همچنان صلبیت لازم را برای وزن پنل داشته باشد. استفاده صرفاً به دلیل ظاهر باریک, بدون بررسی ظرفیت, می تواند باعث محدود شدن وزن قابل حمل یا دشوار شدن دسترسی سرویس شود.
ریل تقویت شده در مقابل برای بار بیشتر یا طول های حساس تر طراحی می شود و می تواند مقطع صلب تری داشته باشد. این طرح برای شیشه سنگین یا سیستم پرتردد قابل بررسی است, اما فضای نصب و وزن کلی مجموعه نیز باید لحاظ شوند. انتخاب میان این دو طرح باید بر اساس محدودیت معماری, وزن لت, طول حرکت و نیاز نگهداری انجام شود. هدف آن است که ریل نه بیش از نیاز سنگین باشد و نه برای شرایط واقعی از نظر مقاومت در مرز ظرفیت قرار گیرد.
- هندسه مقطع را همراه با ضخامت پروفیل بررسی کنید.
- سطح حرکت را از خراش و برجستگی محافظت کنید.
- فاصله نقاط اتصال را برای جلوگیری از خمش کنترل کنید.
- ریل کم ارتفاع را تنها پس از بررسی ظرفیت بار انتخاب کنید.
- در ریل تقویت شده, وزن سازه و زیرسازی را نیز لحاظ کنید.
اندازه گیری و نصب ریل برای حرکت یکنواخت پنل
اجرای ریل درب اتوماتیک شیشه ای کشویی باید از اندازه گیری دهانه, مسیر حرکت و محل توقف پنل آغاز شود. طول واقعی ریل به نوع تک لت, دو لت یا تلسکوپی بودن سیستم وابسته است و نباید فقط از عرض معماری دهانه استخراج شود. محل نصب موتور, تسمه, محدودکننده ها و فضای سرویس نیز بخشی از محاسبه هستند. پس از تعیین طول, زیرسازی بررسی می شود تا ریل روی سطحی مستقیم و مقاوم قرار گیرد. تراز در چند نقطه کنترل می شود و پنل ها پیش از اتصال کامل سیستم انتقال نیرو به صورت دستی حرکت داده می شوند. این ترتیب مشخص می کند آیا مقاومت ناشی از ریل و غلطک طبیعی است یا مشکل مکانیکی وجود دارد. تنها پس از تأیید حرکت آزاد, موتور و کنترلر تنظیم می شوند تا عملکرد الکترونیکی روی یک مسیر سالم شکل بگیرد.
محاسبه طول ریل بر اساس مسیر واقعی حرکت
طول ریل باید فضای لازم برای حالت بسته, حرکت کامل لت و توقف نهایی را پوشش دهد. در مدل تک لت, پنل باید بتواند کاملاً کنار شیشه ثابت قرار گیرد و در مدل دو لت, هر دو پنل فضای کافی برای حرکت به طرفین داشته باشند. سیستم تلسکوپی نیز به دلیل هم پوشانی لت ها محاسبه متفاوتی دارد. کوتاه بودن ریل می تواند عرض مفید را محدود کند و طول اضافی بدون نیاز نیز فضای کاور و هزینه ساخت را افزایش می دهد.
پیش از سفارش, بهتر است موقعیت دقیق پنل ثابت, لت متحرک و موتور روی نقشه مشخص شود. محل محدودکننده های حرکتی و بخش های لازم برای سرویس نیز باید در محاسبه در نظر گرفته شوند. اگر ریل به دلیل محدودیت حمل در چند بخش تهیه شود, محل اتصال نباید روی بخش حساس مسیر غلطک قرار گیرد مگر ساختار برای چنین اتصالی طراحی شده باشد. هدف این است که مسیر نهایی تا حد ممکن پیوسته و بدون تغییر سطح اجرا شود.

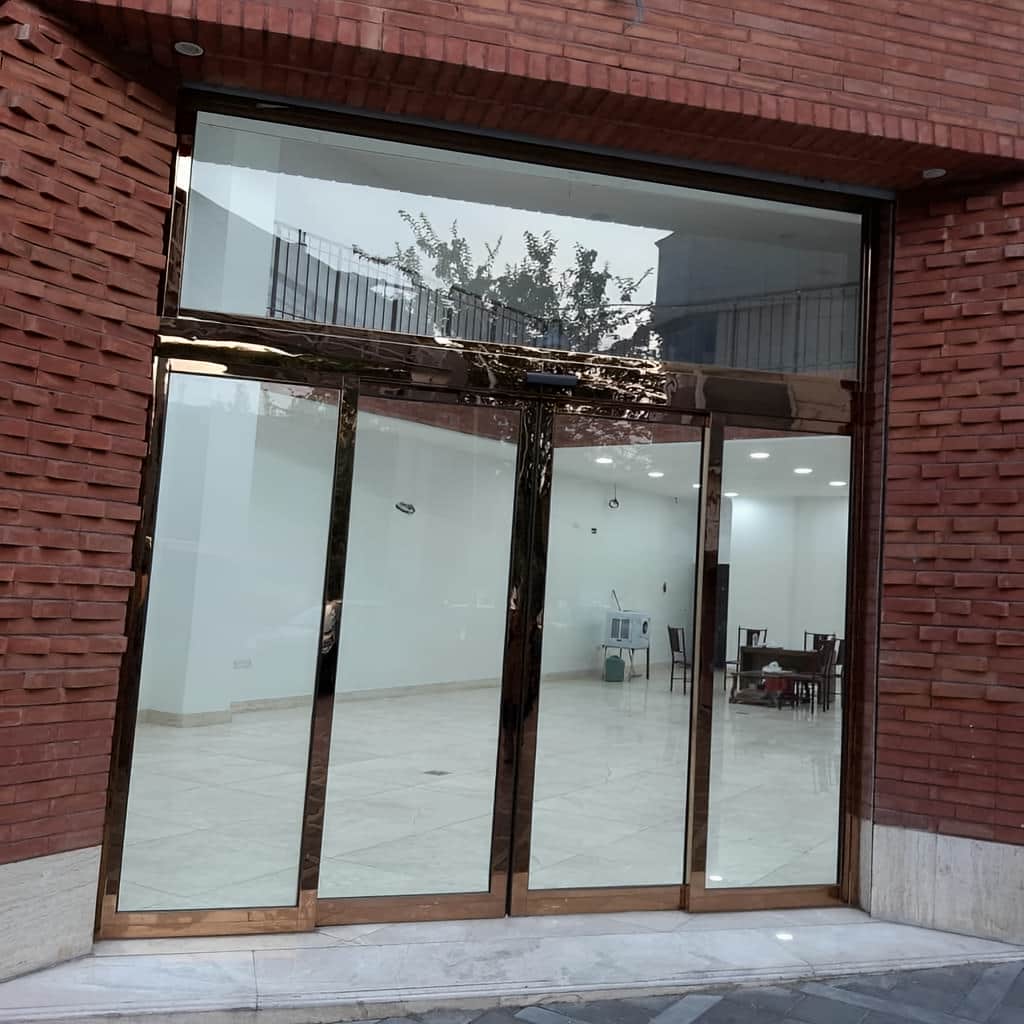

تراز ریل و انتقال صحیح بار به زیرسازی
ریل باید روی زیرسازی ای نصب شود که در طول استفاده تغییر شکل ندهد. تراز افقی در کل مسیر بررسی می شود و پیچ های اتصال نباید پروفیل را هنگام سفت شدن بپیچانند. اگر سطح زیرکار ناهموار باشد, ابتدا زیرسازی اصلاح می شود و ریل نباید با فشار پیچ روی سطح نامنظم کشیده شود. چنین نصب اجباری می تواند مقطع را تاب دهد و باعث شود غلطک تنها در بخش هایی از مسیر تماس صحیح داشته باشد.
پس از تثبیت ریل, ارتفاع آن نسبت به کف و سایر اجزای ورودی کنترل می شود. سپس غلطک ها و پنل نصب شده و حرکت دستی آزمایش می گردد. پنل نباید به سمت خاصی فرار کند یا در نقطه ای خودبه خود متوقف شود. وجود چنین رفتارهایی می تواند نشانه شیب یا مقاومت موضعی باشد. اصلاح در همین مرحله بسیار ساده تر از زمانی است که تسمه, موتور, کاور و سنسورها نصب شده اند و سیستم وارد مرحله راه اندازی شده است.
عیب یابی صدای ریل و مقاومت حرکتی
صدای دوره ای هنگام حرکت معمولاً باید با توجه به موقعیت پنل بررسی شود. اگر صدا در نقطه ثابتی از ریل تکرار شود, سطح مسیر, اتصال یا وجود آلودگی در همان قسمت بررسی می شود. اگر صدا با چرخش غلطک تکرار شود, احتمال خرابی چرخ یا بلبرینگ بیشتر است. این تفکیک ساده کمک می کند تعمیر به بخش صحیح محدود شود. حرکت دستی پنل نیز امکان شنیدن و احساس مقاومت بدون صدای موتور را فراهم می کند.
اگر مقاومت در سراسر مسیر زیاد باشد, تنظیم غلطک, وزن پنل و تراز کلی ریل باید بررسی شوند. کشش بیش از حد تسمه نیز می تواند پس از اتصال موتور حس حرکت را تغییر دهد. عیب یابی بهتر است مرحله به مرحله انجام شود و هر عامل جداگانه آزمایش گردد. افزایش قدرت موتور برای عبور از مسیر سنگین راه حل مناسبی نیست, زیرا مشکل اصلی باقی می ماند و تنها بار بیشتری به موتور و اجزای انتقال نیرو وارد می شود.
- طول ریل را بر اساس مسیر واقعی حرکت محاسبه کنید.
- محل موتور و فضای سرویس را در اندازه گیری لحاظ کنید.
- زیرسازی را پیش از بستن نهایی ریل تراز کنید.
- پنل را قبل از نصب تسمه به صورت دستی حرکت دهید.
- صدای ریل و غلطک را بر اساس محل وقوع عیب تفکیک کنید.
قیمت, سفارش و نگهداری ریل با خدمات ایمن کمک
قیمت ریل درب اتوماتیک شیشه ای کشویی به طول پروفیل, هندسه مقطع, کیفیت آلومینیوم, ظرفیت بار و تجهیزات همراه وابسته است و مقایسه صرف بر اساس ظاهر بیرونی نتیجه دقیقی نمی دهد. ریل تلسکوپی به اجزای بیشتری نیاز دارد, مدل تقویت شده مقطع متفاوتی دارد و نمونه کم ارتفاع نیز به طراحی فشرده تری برای اجزای داخلی وابسته است. نوع غلطک, تسمه, کاور, بست ها و نحوه اتصال به زیرسازی نیز مشخصات سفارش را تغییر می دهند. هنگام خرید باید قابلیت سرویس و امکان تهیه اجزای مصرفی در کنار طول و ظاهر ریل بررسی شوند. ایمن کمک می تواند از مرحله اندازه گیری و انتخاب مقطع تا نصب, تنظیم غلطک و بررسی حرکت نهایی, اجزای سفارش را با وزن شیشه و نوع اپراتور هماهنگ کند تا ریل متناسب با استفاده واقعی انتخاب شود.
چه مشخصاتی بر قیمت ریل اثر می گذارند
طول و مقطع پروفیل از عوامل اصلی هستند, زیرا مقدار آلومینیوم و ظرفیت مکانیکی را تعیین می کنند. ریل تقویت شده یا تلسکوپی ممکن است ساختار داخلی پیچیده تری نسبت به مدل ساده داشته باشد. کیفیت سطح حرکت غلطک, نوع کاور و تعداد قطعات اتصال نیز می توانند مشخصات را تغییر دهند. اگر ریل بخشی از اپراتور کامل باشد, سازگاری آن با موتور, تسمه و غلطک نیز باید در بررسی فنی لحاظ شود.
شرایط اجرا نیز روی برآورد نهایی اثر دارند. زیرسازی ضعیف ممکن است به آماده سازی نیاز داشته باشد و دهانه بلند می تواند تعداد نقاط اتصال یا روش حمل متفاوتی بخواهد. هنگام مقایسه پیشنهادها بهتر است مقطع, آلیاژ, طول, غلطک, کاور و خدمات نصب جداگانه بررسی شوند. این روش نشان می دهد اختلاف هزینه از کدام ویژگی واقعی ناشی شده است و مانع انتخاب ریلی می شود که ظاهری مشابه دارد اما از نظر ظرفیت یا سرویس پذیری با پروژه هماهنگ نیست.

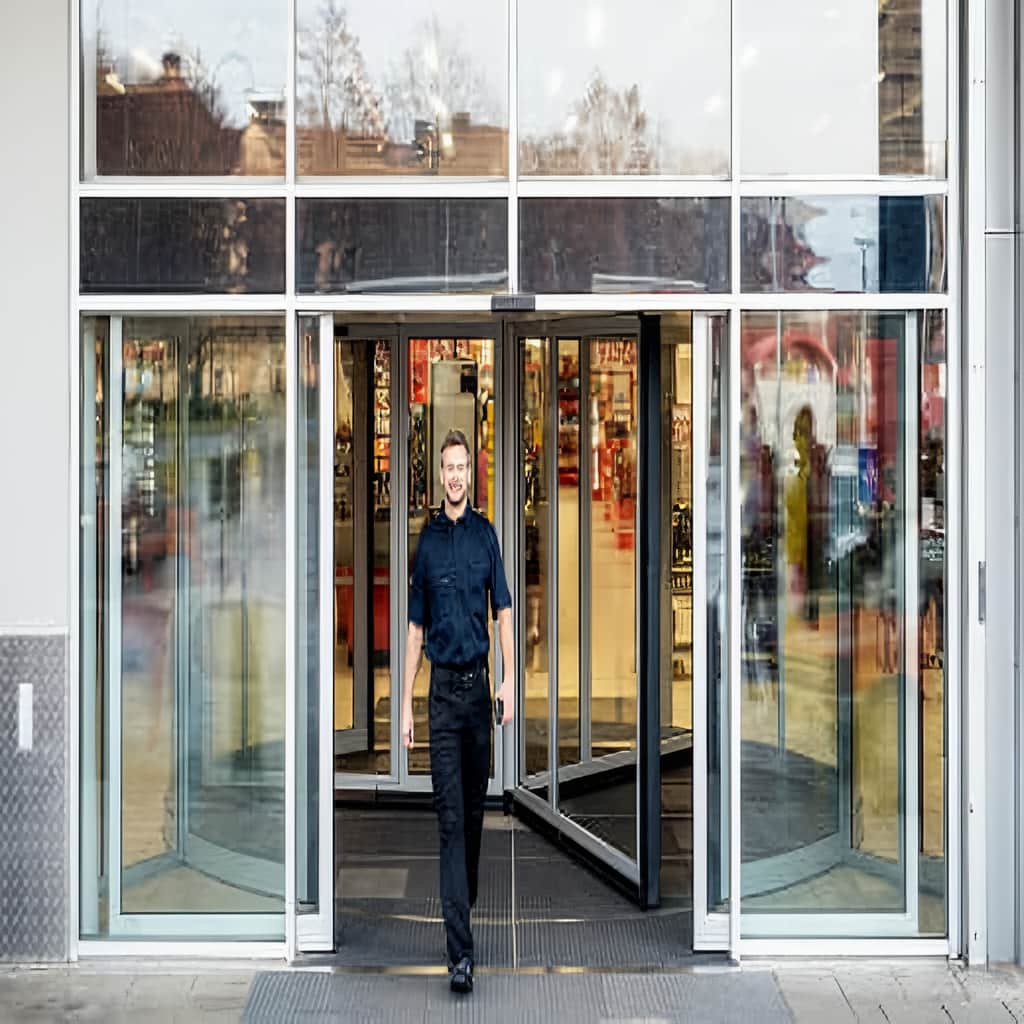

فرآیند سفارش از اندازه گیری تا راه اندازی
سفارش حرفه ای با مشخص شدن عرض دهانه, نوع بازشو, تعداد لت ها و وزن تقریبی شیشه آغاز می شود. سپس طول مسیر حرکت و فضای موردنیاز اپراتور محاسبه می گردد. بر اساس این اطلاعات, مقطع ریل و ظرفیت غلطک انتخاب می شوند و وضعیت زیرسازی نیز بررسی می شود. در سیستم تلسکوپی یا دو لت, جزئیات انتقال نیرو و موقعیت توقف پنل ها باید پیش از آماده سازی نهایی مشخص شوند تا ریل با مکانیزم واقعی سازگار باشد.
بعد از نصب, حرکت دستی پنل و صدای غلطک بررسی می شوند و سپس تسمه و موتور راه اندازی می گردند. در ایمن کمک می توان تحویل فنی را شامل کنترل تراز, فاصله پنل از کف, نرمی حرکت و دسترسی سرویس قرار داد. چند سیکل متوالی نیز برای بررسی تغییر صدا یا موقعیت توقف اجرا می شود. ثبت مقطع ریل و نوع غلطک برای تعمیرات آینده مفید است, زیرا در صورت نیاز به تعویض قطعه, انتخاب جایگزین سازگار آسان تر خواهد بود.
نگهداری ریل برای کاهش اصطکاک و صدا
نگهداری ریل با تمیز نگه داشتن مسیر حرکت و کنترل وضعیت غلطک ها آغاز می شود. تجمع گردوغبار یا ذرات سخت می تواند در سطح تماس اصطکاک ایجاد کند و به مرور به چرخ آسیب بزند. پیچ های اتصال و تراز نیز باید در بازدیدهای دوره ای بررسی شوند, به خصوص اگر سازه اطراف در معرض لرزش باشد. کاور باید بدون تماس با قطعات متحرک در جای خود قرار گیرد و در عین حال باز کردن آن برای سرویس امکان پذیر باشد.
افزایش صدا, تغییر سرعت یا احساس مقاومت جدید هنگام حرکت از نشانه هایی هستند که نیاز به بررسی دارند. بهتر است ریل و غلطک هم زمان کنترل شوند, زیرا خرابی هرکدام می تواند روی دیگری اثر بگذارد. ثبت وضعیت سرویس و قطعات تعویض شده به تشخیص روند فرسایش کمک می کند. نگهداری پیشگیرانه باعث می شود مشکل قبل از آنکه بار اضافه به موتور یا تسمه منتقل کند شناسایی شود و حرکت درب در دوره طولانی یکنواخت تر باقی بماند.
- برای استعلام, طول مسیر و وزن پنل را مشخص کنید.
- در خرید, مقطع و کیفیت سطح ریل را مقایسه کنید.
- پیش از سفارش, نوع بازشو و تعداد لت ها را نهایی کنید.
- پس از نصب, حرکت دستی و تراز مسیر را کنترل کنید.
- سرویس ریل را همراه با غلطک و تسمه انجام دهید.
سطح حرکت غلطک, تراز ریل و کیفیت اتصال آن به زیرسازی مستقیماً بر صدای سیستم اثر دارند. ناهمواری, خراش یا آلودگی می تواند هنگام عبور چرخ صدای دوره ای ایجاد کند. غلطک فرسوده نیز روی ریل سالم صدا تولید می کند, بنابراین هر دو بخش باید هم زمان بررسی شوند. ریل دقیق و تمیز باعث کاهش مقاومت مکانیکی می شود و موتور نیز برای حرکت پنل به نیروی اضافی نیاز نخواهد داشت.
ریل تقویت شده برای شرایطی قابل بررسی است که وزن پنل, طول مسیر یا شدت تردد به صلبیت بیشتری نیاز دارد. انتخاب آن باید بر اساس وزن کامل شیشه, فریم و یراق انجام شود. استفاده از مقطع قوی تر بدون بررسی زیرسازی یا فضای نصب همیشه مزیت ایجاد نمی کند. بهتر است ظرفیت ریل, غلطک و اپراتور به صورت یک مجموعه ارزیابی شوند تا هیچ بخش در مرز نامناسب عملکرد قرار نگیرد.
قیمت به طول پروفیل, نوع مقطع, کیفیت آلومینیوم, ساختار ساده یا تلسکوپی, کیفیت سطح حرکت, کاور و تجهیزات همراه وابسته است. نوع غلطک و شرایط نصب نیز در مشخصات سفارش اثر دارند. دو ریل با ظاهر مشابه ممکن است از نظر صلبیت و ظرفیت بار تفاوت داشته باشند. برای مقایسه دقیق بهتر است مقطع, وزن قابل تحمل, طول و خدمات نصب هر گزینه به صورت مشخص بررسی شوند.
عرض دهانه, نوع درب, تعداد لت ها, طول موردنیاز حرکت و وزن تقریبی پنل اطلاعات اصلی هستند. همچنین باید مشخص شود سیستم تک لت, دو لت یا تلسکوپی است و چه اپراتوری استفاده خواهد شد. وضعیت زیرسازی نیز اهمیت دارد, زیرا نحوه نصب و تعداد نقاط اتصال را مشخص می کند. ارائه این اطلاعات باعث می شود طول و مقطع ریل متناسب انتخاب شوند و تغییرات زمان نصب کاهش پیدا کنند.
مقاومت موضعی می تواند از تاب ریل, اتصال نامناسب, آلودگی, آسیب سطح یا ایراد غلطک ناشی شود. بهترین روش این است که پنل بدون نیروی موتور به صورت دستی حرکت داده شود و محل دقیق مقاومت مشخص گردد. سپس سطح ریل و غلطک همان ناحیه بررسی می شوند. افزایش نیروی موتور برای عبور از این نقطه مناسب نیست, زیرا علت مکانیکی باقی می ماند و فشار بیشتری به تسمه و موتور وارد می شود.
مسیر حرکت باید تمیز نگه داشته شود و سطح آن از نظر خراش, ضربه یا آلودگی بررسی گردد. غلطک ها نیز باید از نظر صدا, لقی و فرسایش کنترل شوند. پیچ های اتصال و تراز ریل در سرویس های دوره ای اهمیت دارند, زیرا هر تغییر کوچک می تواند مقاومت حرکت را افزایش دهد. بهتر است بازدید ریل همراه با سرویس تسمه و اپراتور انجام شود تا رفتار کل مجموعه در یک مرحله ارزیابی گردد.
جمع بندی
بررسی 10 طرح ریل درب اتوماتیک شیشه ای کشویی نشان می دهد که کیفیت حرکت پنل از رابطه میان مقطع ریل, سطح تماس غلطک, تراز, زیرسازی و ظرفیت سیستم حرکتی شکل می گیرد. ریل تک مسیر برای ساختار ساده کاربرد دارد, مدل دو لت باید حرکت متقارن را حفظ کند و طرح تلسکوپی به هماهنگی چند مسیر و مکانیزم انتقال نیرو وابسته است. نمونه کم ارتفاع فضای کمتری اشغال می کند, در حالی که ریل تقویت شده برای شرایط دارای بار بیشتر قابل بررسی است. در همه مدل ها, صافی سطح و تراز دقیق اهمیت دارند زیرا هر مقاومت اضافی مستقیماً بار موتور و تسمه را افزایش می دهد. نگهداری نیز باید ریل و غلطک را هم زمان پوشش دهد تا صدای جدید یا اصطکاک زود شناسایی شود. ایمن کمک می تواند برای انتخاب مقطع, اندازه گیری, نصب و کنترل نهایی حرکت مورد استفاده قرار گیرد. برای دریافت مشاوره, سفارش یا استعلام قیمت روز بهتر است نوع درب, وزن پنل و طول مسیر ارائه شود تا پیشنهاد نهایی پس از برسی دقیق شرایط فنی آماده گردد.
